斜拉式天篷玻璃支撑安装结构设计

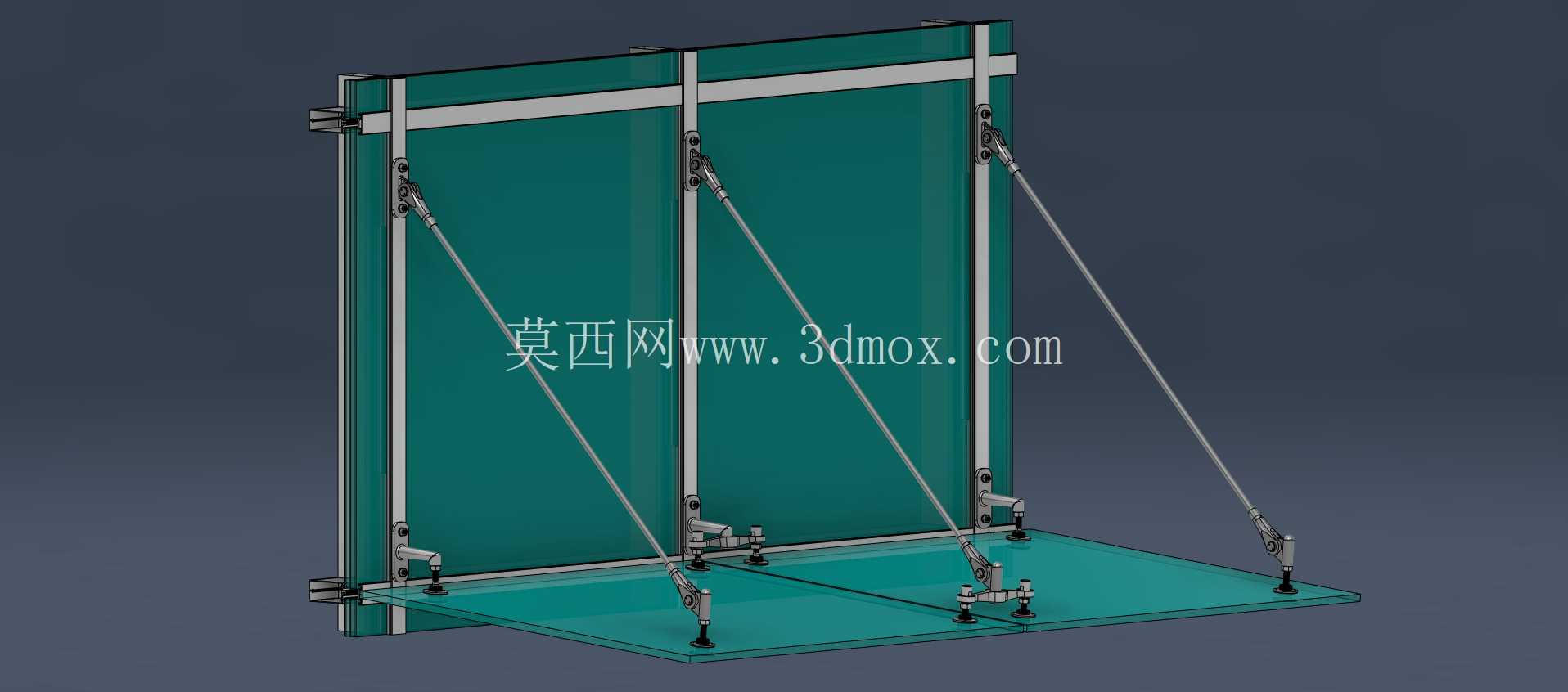

　　这类斜拉式天篷玻璃支撑结构，多应用在建筑入口雨篷、连廊顶篷、采光顶边缘挡护区域，区别于常规驳接爪全点式固定的玻璃结构，这套结构采用竖向立柱加斜向拉杆的组合受力形式，能在减少底部支撑构件数量的前提下，保证玻璃面板的抗风载、抗积雪荷载能力，避免大跨度天篷出现玻璃下挠变形的问题。从结构受力逻辑来看，竖向立柱承担玻璃面板的竖向自重荷载，斜向布置的可调拉杆则承担水平风荷载与玻璃面板受外力产生的倾覆力矩，每块玻璃的上下边缘都通过专用固定夹件与立柱、底部基座连接，固定夹件与玻璃接触面设置有柔性缓冲垫层，避免玻璃与金属构件硬接触产生应力集中，降低钢化玻璃受温度变化、结构微变形时的自爆概率。

　　底部基座采用落地式固定设计，基座上预留有膨胀螺栓安装孔位，可直接固定在混凝土结构面或者钢结构预埋板上，安装时可通过斜拉杆两端的调节螺纹微调拉杆张紧度，逐块校准玻璃面板的平面度与垂直度，不需要额外搭设大面积支撑胎架，高空作业时的安装效率比传统框架式玻璃顶篷提升不少。这套结构的玻璃面板分为竖向挡护段与水平顶篷段两部分，竖向段玻璃为直立布置，主要起到侧向挡雨、挡风的作用，水平段玻璃向外延伸出一定宽度，形成遮雨的挑檐结构，两段玻璃通过转角位置的专用连接件实现密封衔接，接缝位置可配套耐候密封胶做防水处理，避免雨水从拼接缝隙渗漏。

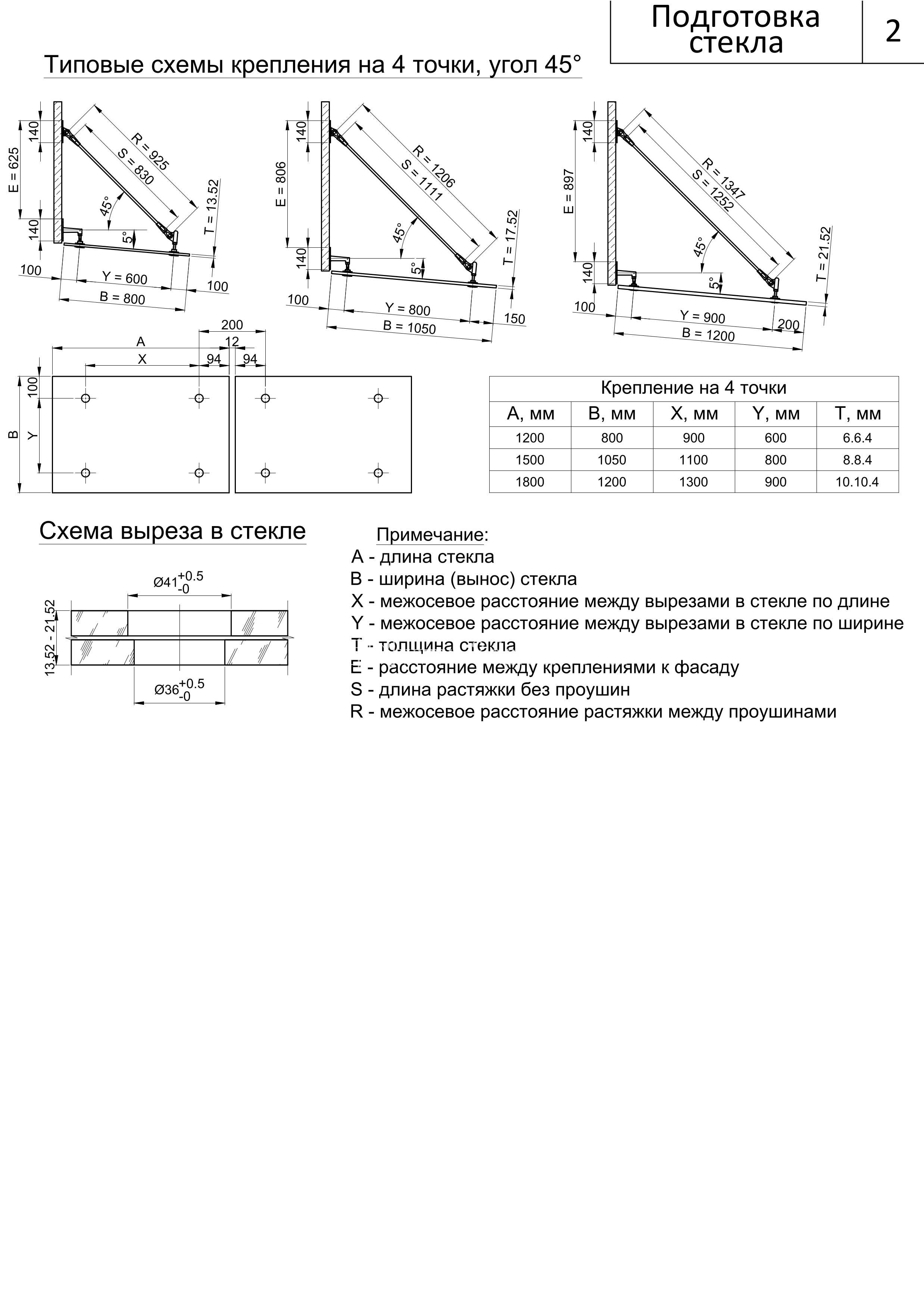

　　设计过程中需要重点核算拉杆的受力直径与立柱的截面规格，根据不同地区的风荷载、积雪荷载取值调整构件参数，比如常年受强风影响的沿海区域，需要适当加大斜拉杆的直径，加密固定夹件的布置间距，同时在玻璃选型上采用夹胶钢化玻璃，避免玻璃破碎后出现坠落风险。安装边界方面，这套结构对安装基面的平整度有一定要求，底部基座固定位置的混凝土强度需要达到C25以上，立柱与墙面连接的后置埋件需要做拉拔测试，保证连接强度满足设计要求；结构整体向外挑出的尺寸可根据实际使用需求调整，常规入口雨篷场景下挑出尺寸控制在1.2米到1.8米区间时，这套斜拉结构的受力冗余量足够，不需要额外增加中间支撑立柱，不会遮挡入口位置的通行视线。

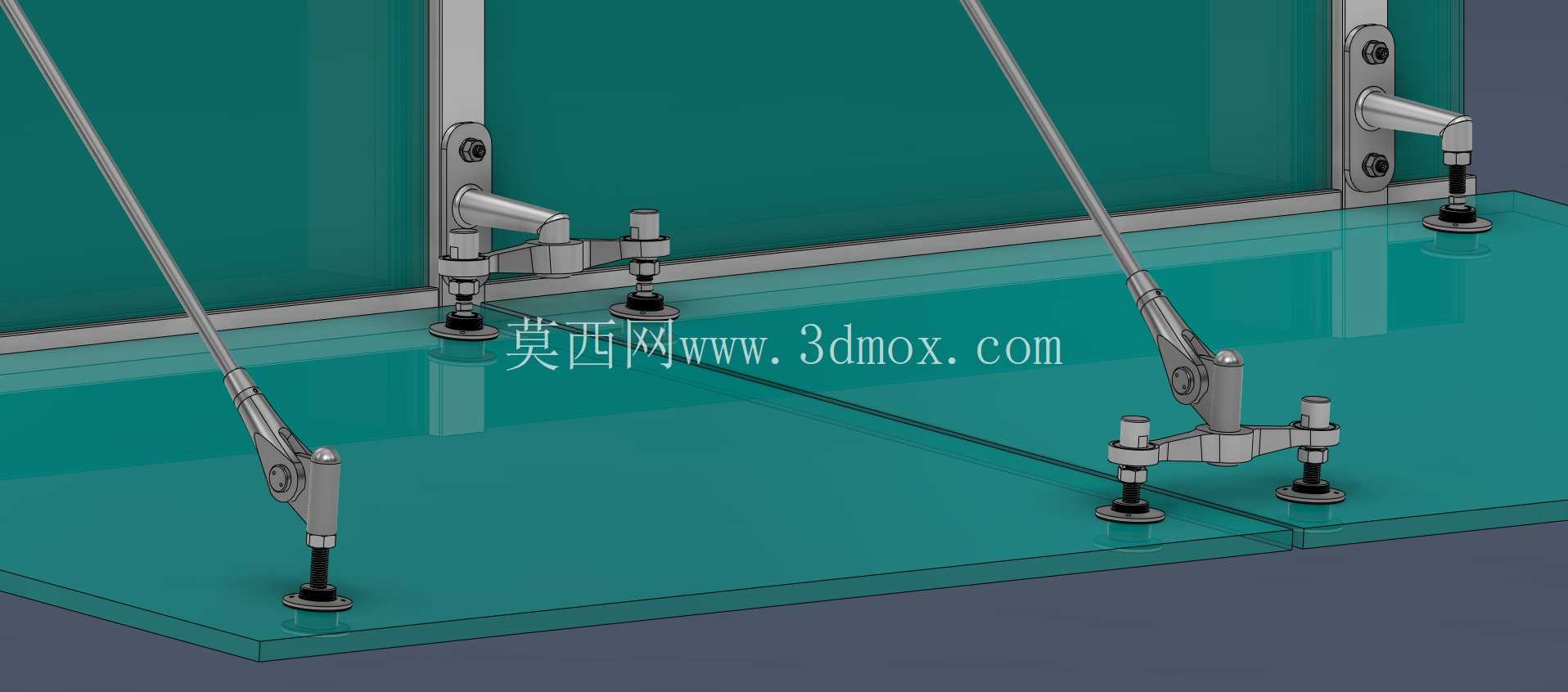

　　玻璃面板的固定点位设置在玻璃的四分之一分位处，避开玻璃边角的应力集中区域，每个固定夹件都设置有长条形调节孔，可抵消玻璃加工、构件安装时产生的尺寸误差，安装时不需要对玻璃进行现场二次打孔，降低现场施工的玻璃破损率。斜拉杆与立柱、基座的连接位置都采用万向铰接接头，可适应安装过程中的角度微调，同时在结构受外力产生微变形时，铰接接头可以释放部分内应力，避免应力传递到玻璃面板上导致玻璃破损。在日常使用场景中，这套结构的金属构件都采用304不锈钢材质，具备较好的耐候性，长期在室外环境下使用不会出现锈蚀问题，后期维护只需要定期检查拉杆的张紧度、密封胶的老化情况即可，维护成本远低于常规的框架式玻璃雨篷。对比传统的纯悬挑钢结构雨篷，这套玻璃支撑结构的视觉通透性更好，金属构件的可视面积更小，不会对建筑外立面的整体视觉效果产生过多遮挡，同时玻璃面板可根据建筑设计需求选择不同的透光度、颜色，适配不同风格的建筑外立面设计。在结构建模过程中，需要重点验证各个铰接点的转动自由度是否符合实际安装状态，避免模拟计算时出现过约束导致受力核算结果失真，同时要预留出密封胶缝的安装间隙，玻璃面板之间的胶缝宽度控制在8毫米到12毫米之间，既满足密封施工的操作空间，也能抵消玻璃热胀冷缩产生的尺寸变化。
