剪叉式电动升降作业平台结构设计

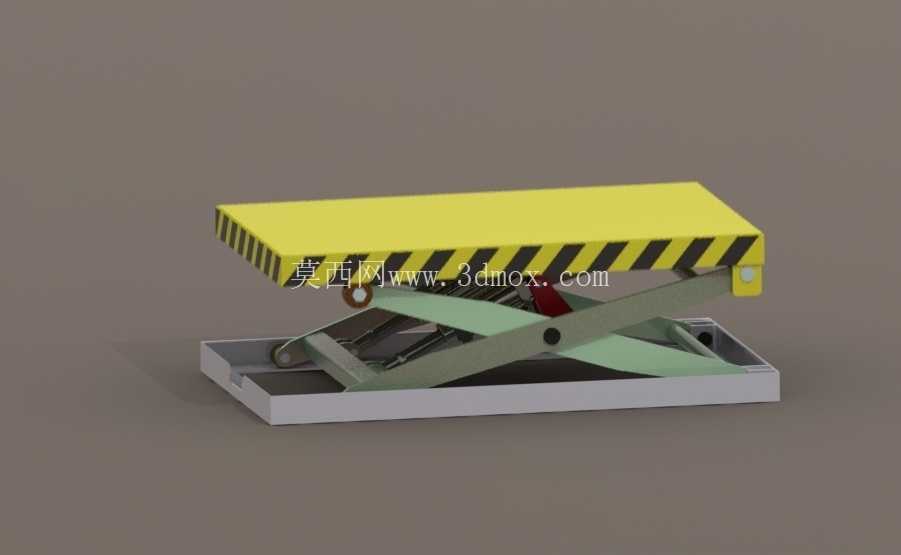

　　在车间物料周转、轻型工装工位适配、小型设备检修作业场景中，剪叉式升降工作台是覆盖中小行程垂直举升需求的核心工装设备，区别于大吨位固定式升降台与高空作业剪叉车，这类小型剪叉升降台主打工位级的精准高度适配，不需要配套复杂的外围防护结构，可直接嵌入生产线边、装配工位或者仓储分拣区域使用。从结构组成来看，整套机构分为顶部承载平台、剪叉臂组、底部安装基座、驱动单元四个核心部分，顶部平台边缘设置的黄黑警示条是现场作业的安全标识，用于提示作业人员平台边界，避免物料超边放置引发的侧翻风险，平台台面采用平板式设计，可根据实际使用需求加装工装夹具、防滑垫或者输送辊道，适配不同的作业场景。

　　剪叉臂组采用内外两层交叉臂结构，中间铰接点做了耐磨衬套设计，降低反复举升过程中的铰接磨损，臂架的型材选型根据额定承载重量做了等强度优化，在举升到最高位置时，臂架的挠度变形控制在允许范围内，不会出现平台晃动的问题，底部基座为整体式焊接结构，可通过膨胀螺栓直接固定在地面，也可加装脚轮做成移动式结构，适配需要频繁变换作业位置的场景。驱动单元布置在剪叉臂的中间铰接位置与基座之间，可根据使用需求选择电动液压推杆或者伺服电缸驱动，液压驱动的方案成本更低，承载能力更强，适合固定工位的大负载举升需求，伺服电缸驱动的方案控制精度更高，可实现任意位置的高度锁定，适合需要精准调节作业高度的装配、检测工位。

　　在实际选型应用中，需要首先确认作业的最大举升高度、额定承载重量、平台台面的尺寸要求，这类小型剪叉升降台的常规台面尺寸覆盖长度600mm到1500mm、宽度400mm到1000mm的区间，最大举升高度一般在1000mm以内，额定承载从50kg到1000kg不等，安装时需要确认地面的平整度，基座固定后需要调整剪叉臂的初始间隙，保证升降过程中两侧臂架同步运行，避免出现卡滞、偏载的问题。设计过程中需要重点校核剪叉臂在最低位置、中间位置、最高位置三个典型工况下的受力情况，尤其是铰接点的销轴剪切强度、臂架的抗弯强度，以及驱动单元的推力匹配，避免出现推力不足导致无法举升额定负载，或者推力余量过大造成的成本浪费。

　　另外还要考虑升降过程中的限位设计，在最高举升位置和最低下降位置设置硬限位与电气限位双重保护，避免驱动单元超行程运行造成结构损坏，平台下降过程中需要设置缓冲结构，避免平台落到底部基座时出现刚性撞击，影响放置在平台上的精密设备或者工装的精度。这类剪叉升降机构的结构相对简单，维护成本低，没有复杂的传动链条或者钢丝绳结构，日常维护只需要定期给铰接点加注润滑脂，检查驱动单元的运行状态即可，相比其他形式的升降机构，剪叉结构的收拢后整体高度更低，可有效降低设备的安装空间要求，在收拢状态下整体高度可控制在150mm以内，不需要在地面开挖基坑即可安装使用，对于现有车间的工位改造场景非常友好，不需要破坏现有地面结构，大幅降低改造施工的成本与周期。在实际生产线应用中，这类升降台常和皮带线、滚筒线配合使用，用于不同高度输送线之间的物料转接，也可单独作为装配工位的高度调节台，根据不同操作人员的身高调整作业面高度，降低长期弯腰作业带来的职业损伤，在小型设备的检修场景中，可将设备放置在平台上调整到合适的检修高度，方便检修人员操作，不需要额外搭建检修支架。建模过程中对剪叉臂的铰接间隙做了合理的仿真模拟，还原了实际设备运行过程中的运动轨迹，可直接用于运动仿真验证，确认升降全行程中不存在结构干涉，各部件的安装边界都预留了足够的装配空间，方便后续加工出图时直接调用相关尺寸参数，不需要再重新核对装配关系。
