带球形操作手柄的杠杆式枢轴连接组件

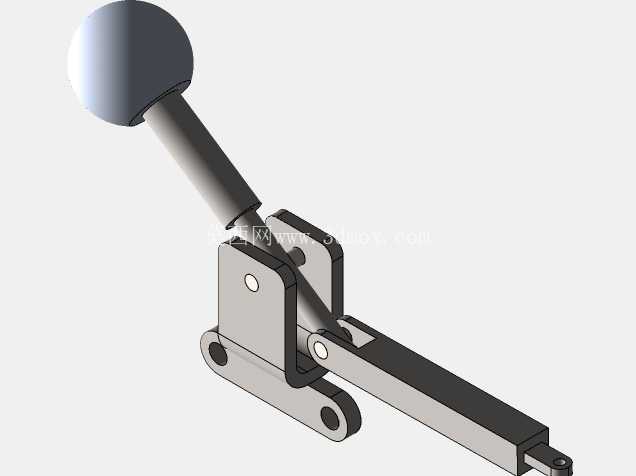

　　这类带球形操作端的杠杆式枢轴组件，常出现在需要手动切换工位、锁定机构位置的工业设备场景中，比如小型工装夹具的压紧端、输送线的挡停机构、低压柜内的隔离开关操作端，甚至部分小型试验设备的档位切换结构里，都能见到同原理的结构变体。从实际使用逻辑来看，这套组件的核心作用是通过手动扳动球形手柄，带动铰接的连杆结构完成直线或小角度摆动输出，最终实现末端执行件的位置切换，相比直推式操作结构，杠杆枢轴的设计能放大人手的操作力，在需要提供一定压紧力或者锁止力的场景下，操作人员不需要施加过大的力就能达到所需的锁紧力矩，同时球形手柄的曲面造型完全贴合人手握持的弧度，长时间反复操作也不容易产生硌手的疲劳感。

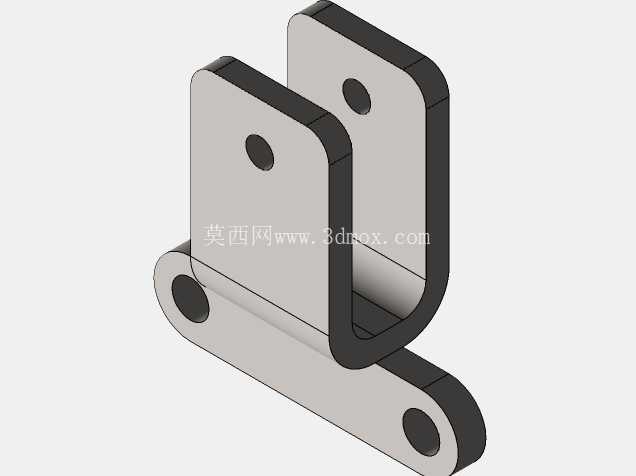

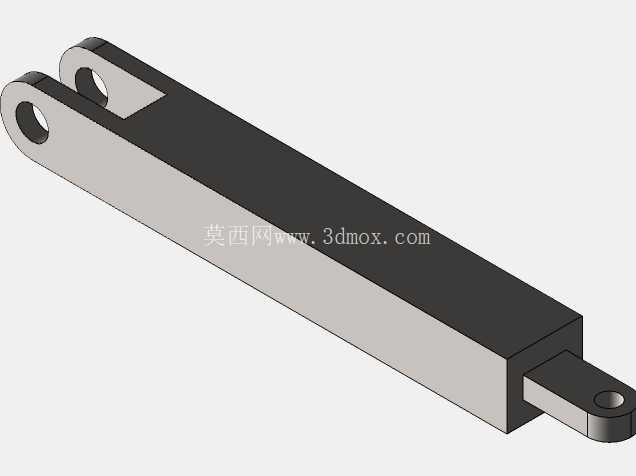

　　从结构设计的思路拆解来看，整套组件的受力路径规划非常清晰：人手施加在球形手柄上的力矩，首先传递到与手柄固连的主杠杆臂上，主杠杆臂通过第一组铰接销轴与底部的固定安装座连接，这个固定座是整套组件的受力基准，底部预留的两个同轴安装孔可以通过螺栓固定在设备的安装基板上，安装孔的位置公差需要控制在±0.02mm以内，避免安装后杠杆转动出现卡滞。主杠杆臂的中段位置设置了第二组铰接点，与输出连杆连接，当手柄绕固定座的铰接轴转动时，中段的铰接点会带动输出连杆做平面运动，输出连杆末端的安装孔用来连接需要驱动的执行部件，比如压头、挡块或者开关触片。整套结构的所有铰接位置都采用了间隙配合的销轴连接，配合间隙控制在0.01-0.03mm之间，既保证转动时没有多余的旷量，也不会因为加工公差导致转动阻力过大。

　　在安装边界的设计上，这套组件的固定座底面为完全贴合的安装基准面，表面粗糙度要求达到Ra1.6，保证安装后与基板完全贴合，不会出现受力倾斜的问题；固定座上的两个安装孔中心距与设备安装位的孔位需要完全匹配，安装螺栓推荐采用内六角圆柱头螺钉，沉头孔的深度刚好容纳螺钉头部，不会突出基准面影响安装平整度。组件处于初始位置时，球形手柄的最高点距离安装基准面的垂直高度要控制在合理范围，避免突出设备操作面过多造成误碰，同时也要保证扳动行程内手柄不会和设备周边的其他结构产生干涉，扳动的最大角度通常设置在45度到60度之间，这个角度范围刚好符合人手操作的舒适施力区间，角度过大容易造成操作行程过长，角度过小则会导致输出端的位移量不足，无法满足工位切换的需求。

　　从功能特性来看，这套枢轴组件没有复杂的弹性元件或者锁止结构，依靠铰接点的摩擦阻尼就能保持在行程的两个极限位置，不会因为设备运行的轻微振动出现自行移位的问题，结构本身的零件数量少，除了销轴和标准紧固件之外，主要结构件只有固定座、主杠杆臂、输出连杆、球形手柄四个零件，加工工艺性好，固定座和杠杆臂采用板材铣削或者冲压成型都可以实现批量生产，球形手柄可以采用标准的机床操作球头配件，不需要单独开模加工，整体的制造成本低，后期维护也非常方便，只需要定期在铰接销轴位置添加少量润滑脂，就能保证长期使用无卡滞。在实际选型适配的时候，需要重点核对输出端的行程距离是否匹配被驱动部件的需求，同时要核算杠杆的力臂比是否满足操作力的要求，如果需要更大的输出力，可以适当加长手柄端的力臂长度，或者缩短输出端的力臂，不过调整尺寸的时候需要重新校核铰接点的强度，避免受力过大导致销轴变形或者板材弯折。另外在三维建模过程中，所有铰接位置都需要添加转动配合约束，模拟实际扳动过程中的运动轨迹，提前排查运动过程中是否存在零件干涉的问题，尤其是输出连杆和固定座之间的间隙，在整个转动行程内都要保留至少1mm的安全间隙，避免加工误差导致装配后出现运动卡滞。
