带坡道台阶的弧形顶户外站台雨棚结构

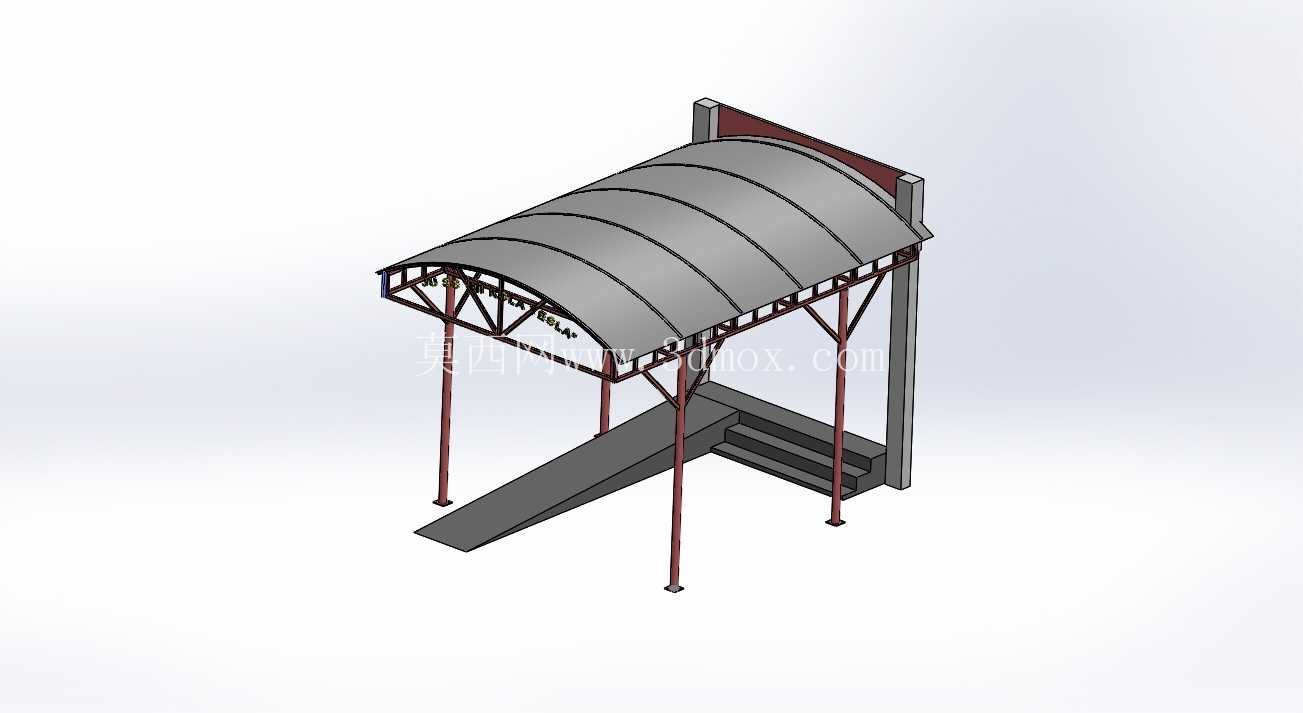

　　这款户外站台雨棚结构，主要应用于厂区人行通道出入口、园区接驳站点、小型公交候车站点、厂区跨区域通行接驳点等场景，用来给通行人员提供遮阳避雨的临时停留空间，同时配套的坡道与台阶结构，可同时满足步行人员、推行小件物料推车、无障碍通行的多重需求，解决不同通行条件下的站点衔接问题。从结构设计逻辑来看，整体采用立柱支撑的悬挑加侧固定组合形式，四根竖向圆管立柱作为主要承重构件，立柱底部设置方形安装底板，通过膨胀螺栓与硬化混凝土地面固定，安装时需保证立柱垂直度偏差不超过千分之三，避免上部结构受力不均产生侧向应力。

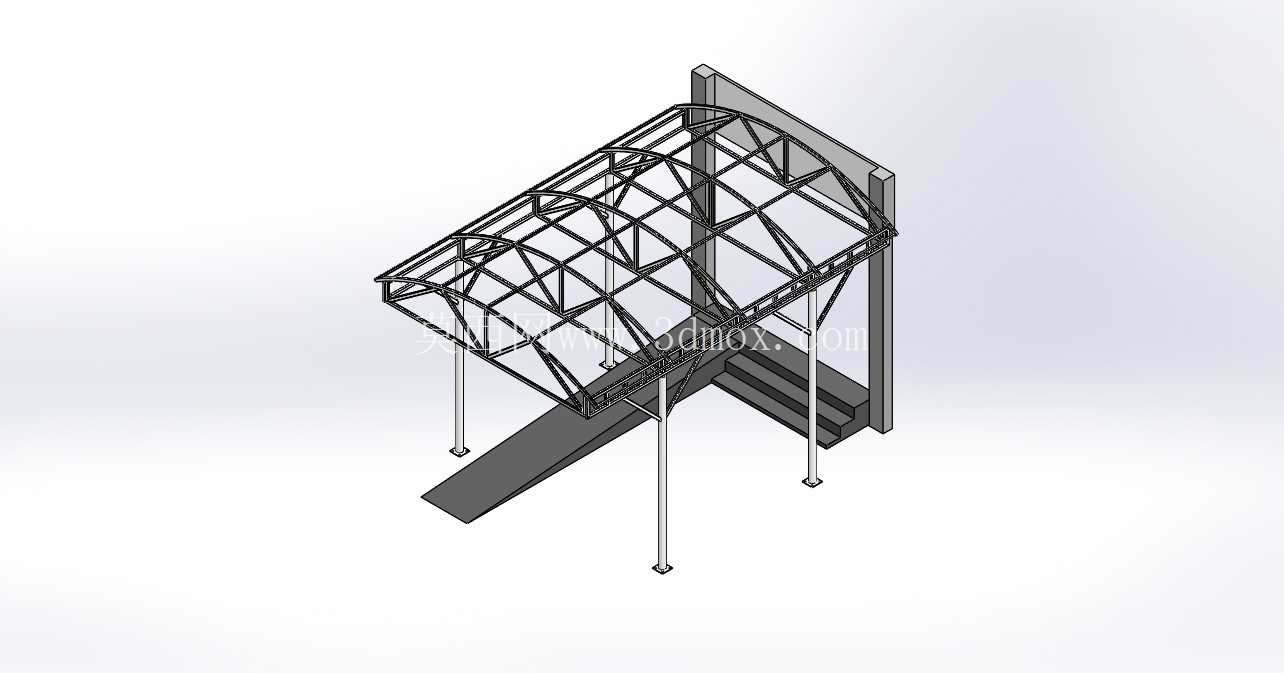

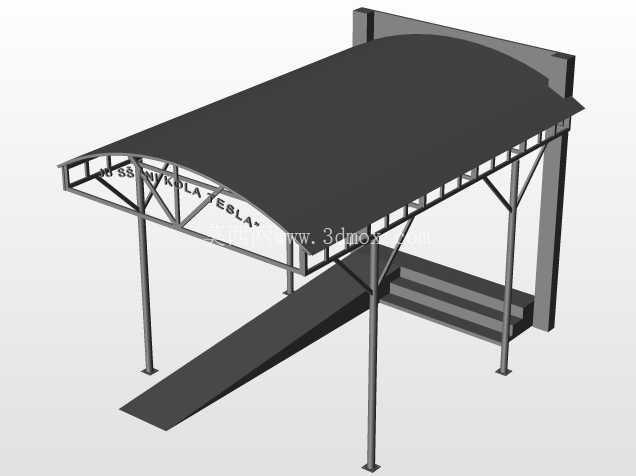

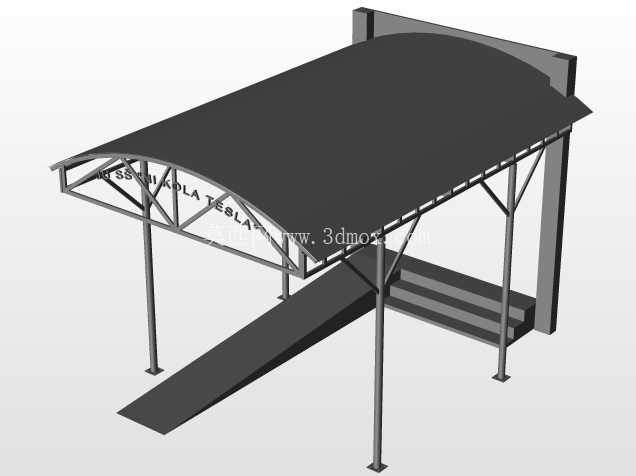

　　顶棚采用弧形拱顶设计，相较于平顶结构，弧形顶面可快速引导雨水向两侧排放，不会出现顶部积水荷载过大的问题，同时弧形曲面的风阻系数更低，在户外大风环境下可减少横向风对结构的冲击力，提升整体抗风稳定性，顶棚框架采用矩形管弯折成弧形龙骨，多道平行龙骨之间设置横向连接杆件形成整体网格框架，外覆的弧形面板可采用彩钢板、阳光板等常用户外围护材料，兼顾透光性与耐候性。配套的通行结构分为台阶与坡道两部分，台阶设置在靠侧墙一侧，踏步高度控制在150mm、踏步宽度300mm，符合人行踏步的舒适尺寸要求，坡道坡度设置为1:12，满足小件推车、无障碍通行的坡度要求，坡道与台阶两侧均设置与立柱连接的侧边围护，避免通行时发生侧滑跌落风险，坡道表面预留防滑条安装槽，可后期加装橡胶防滑条提升雨雪天气的通行安全性。

　　结构的侧部设置竖向挡墙，与顶棚侧边形成半封闭的围护空间，可阻挡侧向飘雨进入站台区域，挡墙采用矩形管框架加面板的形式，与侧边立柱焊接固定，形成整体受力体系。从安装边界来看，整体结构的横向跨度为3.2米，纵向进深为2.8米，顶棚最高点距离地面高度为3.2米，安装时需保证地面硬化层厚度不小于150mm，固定螺栓的埋深不小于100mm，确保立柱固定的抗拔力满足当地基本风压下的受力要求。

　　在细节设计上，所有钢结构构件的连接节点均采用焊接加螺栓紧固的双重固定形式，立柱与顶棚龙骨的连接位置设置三角加劲肋，提升节点的抗扭承载力，避免长期使用后节点出现松动变形；所有外露金属构件表面均需做除锈后喷户外塑层处理，提升户外环境下的防锈耐腐蚀能力，延长整体结构的使用寿命。在实际使用场景中，这类小型雨棚结构无需复杂的土建基础，仅需对安装位置的地面做硬化找平即可快速安装，适合厂区、园区、老旧小区改造等场景下的快速布设，既可以作为人员临时候乘的遮蔽空间，也可作为厂区内小件物料临时周转的遮蔽点位，坡道的设计也兼顾了无障碍通行需求，适配更多使用人群。结构的受力计算中，竖向荷载主要考虑顶棚自重、积雪荷载、临时检修荷载，横向荷载主要考虑风荷载，通过立柱与地面的刚性固定传递所有荷载至地面，整体结构的冗余量控制在1.5倍，满足常规户外使用的安全要求。
