卡萨格兰德B170液压钻机销连接器结构

　　在岩土工程施工、地基处理、矿山钻探这类野外作业场景里，液压钻机的钻具连接可靠性直接决定了钻进效率与施工安全，卡萨格兰德B170作为大扭矩液压钻机的经典机型，其钻具系统的销接部件长期承受交变冲击载荷、轴向拉压与周向扭转的复合作用，销连接器作为钻杆、冲击器与动力头之间的核心传力衔接件，设计合理性直接影响整套钻具的服役寿命。

　　从实际工况出发，这类销连接器的核心功能是实现相邻钻具段的快速装拆，同时保证钻进过程中动力传递无间隙、无松脱。野外施工时钻具的接拆效率直接影响台班进度，传统螺纹连接在含泥沙、岩粉的作业环境下容易出现螺纹咬合、锈死，拆装需要额外敲击甚至火烤，而销接结构通过径向插销锁定的方式，仅需要对位后插入锁销即可完成连接，拆装效率远高于螺纹结构，更适合B170这类大孔径、深孔钻进的作业需求。

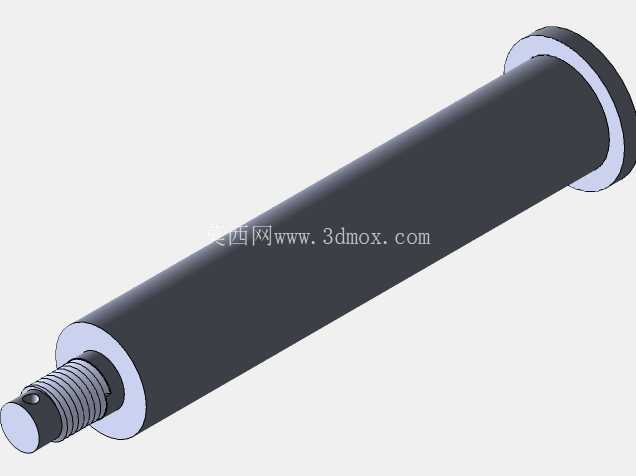

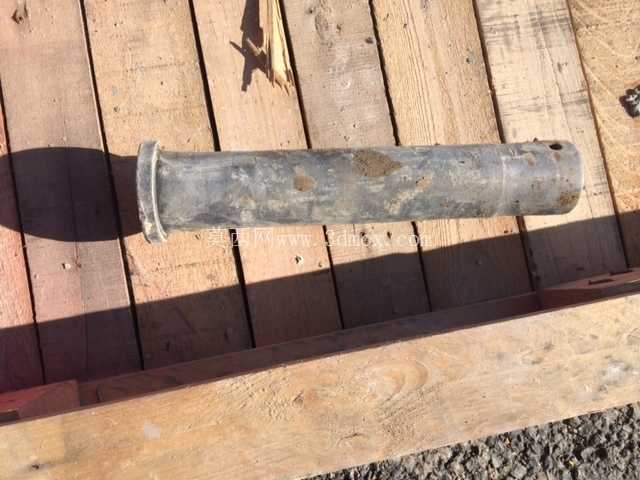

　　该销连接器的外形采用长圆柱主体结构，一端设置带限位凸缘的法兰端，用于抵接相邻钻具的端面，承受钻进时的轴向进给力，凸缘外径略大于主体圆柱直径，安装时可直接卡入钻具端部的定位槽内，避免连接后出现轴向窜动；主体圆柱的外径与B170钻机配套钻具的内孔直径采用间隙配合，配合公差控制在H8/f7区间，既保证安装时可以顺利插入钻具内孔，又不会因为间隙过大导致钻进时出现径向摆动，减少偏磨带来的部件损耗。圆柱主体的另一端设置径向销孔，锁销穿过钻具侧壁与该销孔后，即可实现周向与轴向的双重锁定，销孔位置距离端面的尺寸经过严格计算，保证锁销安装后不会突出钻具外壁，避免钻进过程中锁销与孔壁碰撞刮蹭，也不会因为位置过深导致锁销受力时出现剪切应力集中。

　　设计这类销连接器时，首先要匹配B170液压钻机的动力头输出参数，该机型最大钻进扭矩可达17kN·m，轴向加压力最高可达120kN，因此销连接器的材质选用42CrMo合金结构钢，整体经过调质处理后表面进行高频淬火，表面硬度达到HRC45-50，芯部保持足够的韧性，既可以承受钻进时的硬岩冲击载荷，又能保证表面耐磨，减少岩粉、泥沙冲刷带来的磨损。主体圆柱的长度设计需要匹配钻具端部的连接腔深度，过长会导致安装后凸缘无法贴合钻具端面，轴向受力时出现应力集中在销孔位置，过短则会导致连接后销孔对位偏差，锁销无法顺利插入，同时连接段的接触面积不足，传力时容易出现压溃变形。

　　从安装边界来看，该销连接器的凸缘端外径为180mm，主体圆柱外径为140mm，总长度为620mm，销孔直径为32mm，安装时需要保证钻具端部的连接腔内壁清洁无岩渣，插入销连接器后凸缘端面与钻具端面完全贴合，对位销孔后插入直径32mm的高强度圆柱销，销子两端加装开口销锁定，避免钻进过程中锁销脱出。在日常维护中，每次提钻后需要检查销连接器的表面磨损情况，当主体圆柱的磨损量超过2mm时需要及时更换，避免间隙过大导致钻具摆动，引发孔斜甚至钻具脱落事故；销孔如果出现椭圆变形超过1mm时也需要报废更换，防止锁销受剪断裂。

　　这类销接结构相比传统的法兰连接、螺纹连接，更适合液压钻机的高频冲击钻进工况，冲击载荷作用下，销连接的接触应力分布更均匀，不会出现螺纹根部的应力集中断裂问题，同时拆装不需要大型管钳等工具，现场工人仅用手锤即可完成锁销的装拆，在高原、山地这类交通不便、设备进场困难的施工场景下，这种结构的配件维护成本更低，作业适应性更强。在三维建模过程中，需要重点还原凸缘的过渡圆角、销孔的位置度公差、主体圆柱的圆柱度要求，这些细节直接决定了加工后的配件是否能顺利适配原机，过渡圆角如果设计过小，热处理时容易在圆角位置出现淬火裂纹，服役过程中受冲击载荷容易从凸缘根部断裂；销孔的位置度公差如果控制不当，安装时会出现锁销无法穿入的问题，现场修配会大幅降低配件的结构强度。
