家具薄板拼接用脚踏式点焊作业台

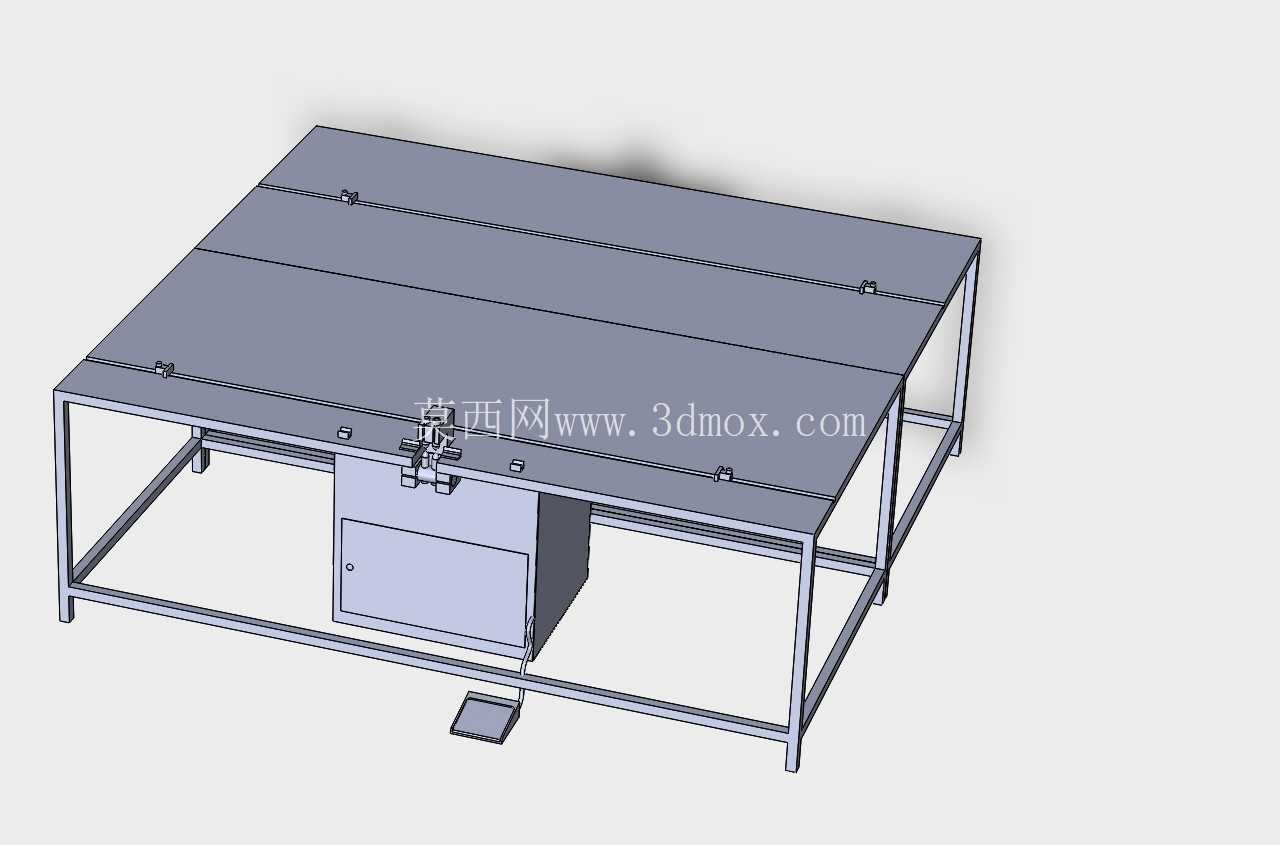

　　这款点焊作业台主要面向家具制造场景里的薄金属构件拼接工序，不少板式家具、金属框架家具的生产环节里，会用到厚度0.3-1.2mm的冷轧薄钢板、镀锌薄板做连接件、内嵌支撑件，这类薄件如果采用常规氩弧焊接很容易焊穿、变形，采用电阻点焊的方式就能在极短通电时间内让板材接触位置熔接，既不会破坏板材表面镀层，焊接后变形量也能控制在家具装配允许的公差范围内。设备整体采用方管焊接框架作为主体承力结构，台面选用整块磨平的冷轧钢板加工，台面总宽度适配常规1.2m幅面的板材进料，长度方向预留了2m左右的操作空间，操作人员可以站在设备长边一侧完成工件摆放、对位、焊接的全流程，不需要频繁挪动工件位置。台面上方沿长度方向布置了两组可滑动的定位压条，压条通过T型槽和台面连接，能够根据待焊工件的宽度快速调整夹持位置，焊接前只需要将叠放好的薄板对齐后压下压条，就能避免焊接过程中工件移位导致的焊点偏位问题。焊接主机集成在台面下方的柜体空间里，柜体侧面带检修门，日常维护电极、清理焊渣的时候不需要拆解台面结构，柜体底部预留了走线空间，供电线缆、控制线缆都从柜体下方的穿线孔引出，避免台面积攒的焊渣、打磨碎屑掉落到线缆上造成绝缘层破损。

　　控制方式采用脚踏开关触发，脚踏开关放置在操作人员站位的正前方地面，开关外壳做了加厚防滑处理，操作人员双手扶稳工件对位后，踩下脚踏即可触发焊接通电，整个操作过程不需要抬手按动台面上的按钮，能大幅降低连续作业的操作疲劳度。焊接机头安装在台面中部的横向导轨上，能够沿台面宽度方向手动滑动调整位置，机头的电极臂伸出长度覆盖台面宽度方向的全部作业范围，针对不同搭接位置的焊点，只需要滑动机头到对应位置，对准工件搭接缝就能完成焊接，不需要反复挪动大尺寸工件。

　　设计过程中特意将焊接变压器的安装位置做了下沉处理，放在柜体最下方的承重支架上，一方面降低设备整体重心，避免操作人员靠在台面上的时候出现设备倾翻的风险，另一方面变压器工作时的震动会直接传递到地面框架，不会传导到台面上影响工件定位精度。设备安装时只需要将框架四个支脚调平，保证台面平面度公差在每米0.5mm以内，接入对应功率的三相供电即可投入使用，不需要额外做地基固定，适合中小型家具加工厂的车间灵活布局，后续如果需要调整作业位置，只需要断开电源就能整体推移，不需要拆解部件。

　　电极部分采用可更换的铬锆铜电极头，长时间使用后电极头磨损出现压痕、氧化层的时候，只需要松开锁紧螺丝更换新电极头就能恢复焊接质量，不需要更换整个机头部件，日常维护成本很低。针对薄板焊接的工艺特性，设备的通电时长、焊接电流参数都做了适配薄件的预设区间，操作人员不需要自行摸索复杂的参数匹配，只需要根据板材厚度选择对应档位就能获得稳定的焊接强度，焊点拉脱力能够满足家具构件的承重要求，不会出现虚焊、焊穿的问题。台面表面做了发黑防锈处理，日常使用中焊渣溅落到台面上之后很容易清理，不会在台面上残留难以清除的焊疤，长时间使用后台面依然能保持平整，不会因为局部凹凸影响工件摆放的平面度。框架的支脚底部预留了脚轮安装孔位，如果用户需要频繁转场作业，可以自行加装万向脚轮，推移的时候不会出现结构变形。整个设备的结构没有复杂的传动部件，日常除了定期打磨电极头、检查接线端子紧固情况之外，不需要额外的复杂保养，适合生产一线的长期连续作业使用，针对家具行业小批量、多规格的薄板焊接需求，这种作业台式的点焊机比手持式点焊机的定位精度更高，焊接一致性更好，比大型自动化点焊设备的投入成本更低，适配中小加工厂的生产需求。
