车间布局用立式电弧焊机结构设计

　　在离散制造车间的布局规划阶段，焊接工位的设备占位、操作空间预留一直是产线排布的核心考量项，这款立式电弧焊机的三维建模，正是为了匹配车间整体布局仿真需求而搭建，可直接导入工厂规划软件完成工位干涉校验、操作动线模拟。从实际应用场景来看，这类电弧焊机多用于金属结构件的手工电弧焊作业，覆盖小型五金件焊接、钢结构预制件补焊、设备维修焊接等多类作业场景，是机加工车间、金属结构车间、设备维修工段的标配焊接设备。设备整体采用立式柜式结构，底部设置木质托盘式承托底座，既可以满足车间地面的平稳放置需求，也适配叉车叉取转运的作业要求，无需额外加装转运吊具即可完成跨工位移位。

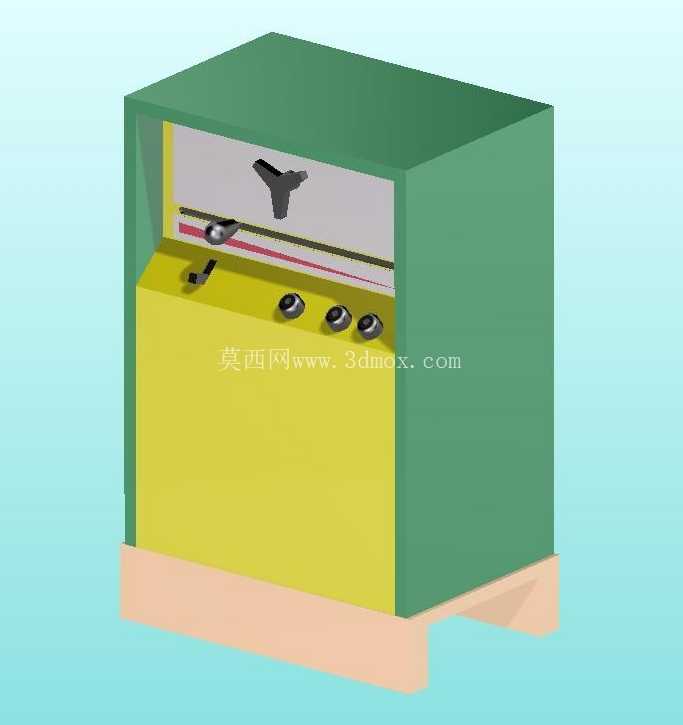

　　柜体主体采用上下分舱设计，下部为黄色彩涂钢板舱室，内置焊接电源主回路、调压模块、冷却风道等核心部件，正面设置三个调节旋钮，分别对应焊接电流调节、电弧推力调节、输出档位切换，旋钮旁预留档位标识粘贴区域，方便操作人员快速识别调节；旋钮上方设置扳把式电源开关，开关旁配套红色指示条，直观显示设备通断状态，避免误操作风险。上部为操作面板舱，采用浅灰色面板设计，顶部设置Y型接线端子排，用于焊接电缆、接地电缆的快速接驳，面板下方设置抽拉式焊枪挂架，非作业状态下可将焊钳、电缆收纳在挂架区域，避免电缆拖地造成的碾压破损、人员绊倒风险。

　　柜体侧部、背部均设置冲压成型的通风散热格栅，匹配内部轴流风机形成贯通式散热风道，可在连续大电流焊接作业时带走功率器件产生的热量，避免设备过热触发保护停机。从设计思路层面，建模过程中优先还原了设备的实际安装边界与操作空间需求：柜体整体宽度控制在800mm区间，深度650mm，高度1200mm，底部托盘超出柜体本体前后各50mm，左右各30mm，布局时需在设备正面预留不小于1200mm的操作空间，侧部预留不小于600mm的检修开门空间，背部预留不小于400mm的散热与电缆走线空间，避免与周边的工作台、物料货架、其他加工设备产生干涉。设备的操作面板高度设置在距离地面900mm-1100mm区间，刚好匹配成年操作人员站立操作的舒适视线与手部操作高度，无需弯腰或抬手即可完成所有参数调节与开关操作，符合人机工程学设计要求。建模时对设备的外观分色、部件比例均按照实际工业焊机的通用设计规范还原，没有添加冗余的装饰性结构，所有外部特征均对应实际设备的功能部件：顶部的倾斜柜檐可避免车间落尘、焊接飞溅直接堆积在操作面板上，下部舱门采用快拆式螺丝固定，方便检修时快速打开舱体更换内部易损部件，底部托盘的圆角处理可避免转运过程中磕碰划伤车间地面或人员。

　　在车间布局仿真应用中，该模型可直接用于焊接工位的占位模拟，结合操作人员三维模型、焊接工作台模型、工件物料架模型完成整个焊接工位的动线仿真，校验焊接电缆的长度是否覆盖全部作业范围，操作人员取放焊钳、调节参数的动作是否存在干涉，设备散热口是否被周边物体遮挡影响通风效果，同时也可用于新员工培训时的设备认知教学，直观展示电弧焊机的外部结构与操作部件位置，减少现场设备实操的安全风险。不同于高精度的设备拆解模型，该模型在保证外部尺寸、结构特征完全准确的前提下，对内部非外观部件做了适度简化，可降低布局仿真时的模型资源占用，提升大场景车间布局的软件运行流畅度，同时所有外部接口、操作部件的位置均与实际设备保持一致，不会出现布局校验时的尺寸偏差问题。
