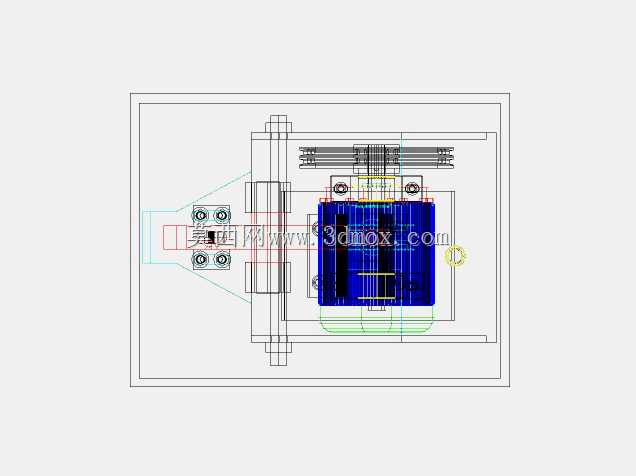

工业切割设备内部结构三维设计方案

　　这套切割设备的三维结构设计，核心围绕金属板材下料、型材截断的实际生产场景展开，在做结构排布时优先考虑了车间常规安装位的边界限制，整体外框采用矩形封闭式布局，安装基准面预留了与车间工装台匹配的固定孔位，不需要额外做转接支架就能直接固定在常规的切割作业工位上，设备的进出料侧预留了足够的工件通行空间，不会出现长尺寸型材送料时与设备外壳剐蹭的问题。从功能模块的排布逻辑来看，核心切割执行组件被安置在设备腔体的中心位置，周边配套的传动导向结构做了对称式布局，能保证切割头运行时的受力均匀，减少长期运行后的结构偏移量；电控相关的组件集中布置在腔体侧方的独立安装区域，和切割作业的粉尘产生区做了物理分隔，能降低金属碎屑进入电控区域造成元件短路的风险，日常检修时不需要拆解核心切割区域的防护结构，就能直接对电控元件做检测维护。

　　在做传动结构的设计时，导向轴的安装座采用了可调式的固定结构，装配时可以通过调整螺栓修正轴系的平行度误差，降低加工件的公差累积对传动精度的影响；切割头的固定支架预留了不同规格割具的安装孔位，不需要重新加工转接件就能适配等离子、火焰等不同类型的切割执行部件，能覆盖从薄钢板到中厚型材的多类切割作业需求。设备的外壳防护结构做了分层设计，外层的防护板采用快拆式的固定方式，日常清理腔体内部的切割碎屑时，只需要拆下对应位置的防护板就能完成作业，不需要整体拆解设备外框；观察窗的位置正对切割作业区域，作业人员可以直接观察切割状态，同时窗体的安装高度匹配常规站立作业的视线高度，不需要刻意调整姿势就能看清切割位置的工作情况。

　　从安装边界的尺寸控制来看，设备整体的宽度、高度参数都适配常规车间的通道宽度，转运时可以直接通过标准的车间安全通道，不需要拆解设备主体就能完成工位转移；底部的支撑脚采用可调高度的结构，在地面不平整的作业区域，可以通过调整支撑脚的高度保证设备整体的水平度，避免因安装倾斜导致传动部件出现偏磨的问题。在结构细节的处理上，所有走线的位置都预留了专用的走线槽，动力线路和信号线路做了分槽布置，能减少线路之间的信号干扰，保证设备运行的稳定性；切割区域的下方预留了碎屑收集的空间，可以配套安装碎屑收集斗，作业产生的金属废料会直接落入收集装置内，减少日常清理的工作量。

　　整套结构的设计没有采用冗余的复杂结构，所有部件都对应明确的功能需求，装配逻辑符合常规机械设备的装配流程，一线的装配人员不需要特殊的工装就能完成整机组装，后续的易损件更换也都预留了足够的操作空间，能降低设备后期的维护成本。
