双涡轮喷气式航空发动机压缩机结构设计

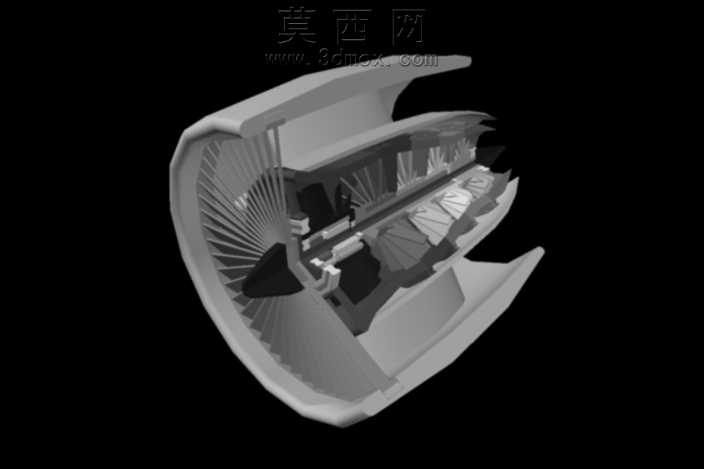

本作品为双涡轮喷气发动机压缩机的三维结构设计模型，建模阶段采用自顶向下的装配设计思路，先完成整体气动轮廓的骨架搭建，再逐级拆分各级压气机叶片、轮盘、机匣、静子导流叶片、转子轴系、承力结构等独立零部件，确保各部件的装配间隙、同轴度、气动流道连续性完全符合航空压气机的设计逻辑。建模过程中对动叶片的翼型曲面做了高精度曲率处理，通过曲面放样、边界混合等操作还原叶片的扭向设计特征，保证叶根到叶顶的弦长、安装角渐变过渡符合压气机气动设计要求，同时对轮盘的榫槽结构、叶片的榫头连接结构做了细节还原，清晰展现转子部件的装配连接关系。模型采用剖视视角做渲染处理，机匣部分赋予半哑光金属材质并做半透明效果处理，既保留外部壳体的轮廓特征，又能完整展示内部多级压气机的层级排布结构；转子叶片、轮盘、轴系部件赋予不同灰度的金属材质，通过材质明暗差异区分转动部件与静止部件，导流静叶、支撑结构等部件也通过材质差异做了区分，让内部流道的走向、各级压气机的排布逻辑一目了然。设计过程中重点还原了双转子压气机的结构特征，清晰展现高低压转子的嵌套布局、各级叶片的排列顺序、气流从进气道进入后逐级压缩的流道形态，同时对承力框架、间隙密封等细节结构做了简化但准确的表达，既保证模型整体视觉清晰，又能完整体现压气机的核心工作结构。该模型可用于航空发动机结构教学、压气机工作原理演示、相关动力机械的结构参考，通过剖视渲染的呈现方式，能够让观者直观理解喷气发动机压缩机的内部构造与气流压缩的实现逻辑，模型各部件均保留可编辑的建模特征，可根据需求进一步细化细节结构或调整气动参数。
