小型涡轮喷气发动机连续叶片轴流压缩机

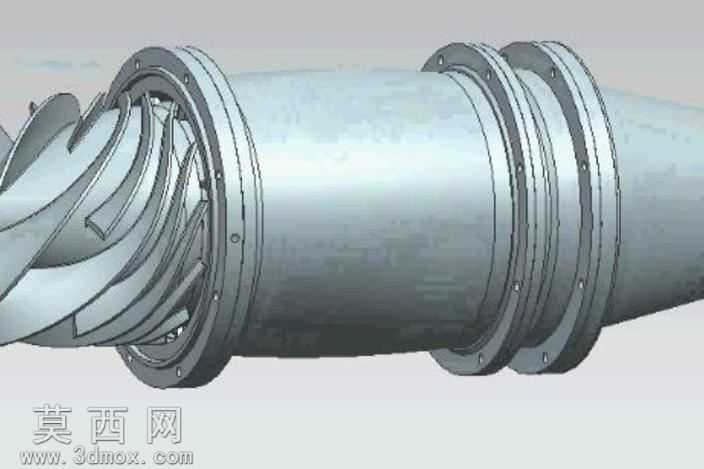

本作品为适配小型涡轮喷气发动机的连续叶片式轴流压缩机三维设计模型，整体采用全参数化三维建模方式完成，完整还原了轴流压气机的核心流道与承力结构。建模过程中首先依据高流量工况的气动设计参数，确定各级动叶、静叶的叶型弦长、安装角与叶栅排布规律，对连续叶片的型面采用样条曲线拟合生成，保证叶身从叶根到叶顶的扭角过渡平滑，符合轴流压气机的气动做功要求。模型完整呈现了压气机的转子组件、静子机匣、中心承力轴、前后整流段的装配关系，转子部分采用轮盘与叶片一体化的结构设计，减少高速旋转下的连接应力集中，机匣部分做了分层的剖视展示处理，可清晰观察到内部各级叶栅的排布位置与气流通道的收敛形态。材质设定上，转子叶片与轮盘赋予高温合金材质属性，表面添加金属磨砂质感，机匣部分采用不同透明度的材质区分承力壳体与整流罩，中心轴添加镀铬金属的高光材质，通过不同材质的区分清晰呈现各部件的功能分区。渲染阶段采用剖视视角展示内部结构，对气流流经的通道区域做了半透明高亮处理，可直观看到空气从进气道进入后，经过逐级叶片压缩的流道走向。设计思路围绕小型涡喷发动机的高转速、高流量需求展开，优化了叶片根部的圆角过渡结构，降低气动损失与应力集中，同时简化了不必要的外部附件结构，突出核心压缩单元的工作原理，各级叶片的叶顶间隙控制在合理范围，既避免旋转碰磨，又减少叶顶泄漏损失，整体模型结构严谨，可直接用于轴流压气机的结构原理展示、教学演示以及小型涡喷动力装置的方案论证参考。
