立式风冷散热型压缩机外观结构设计

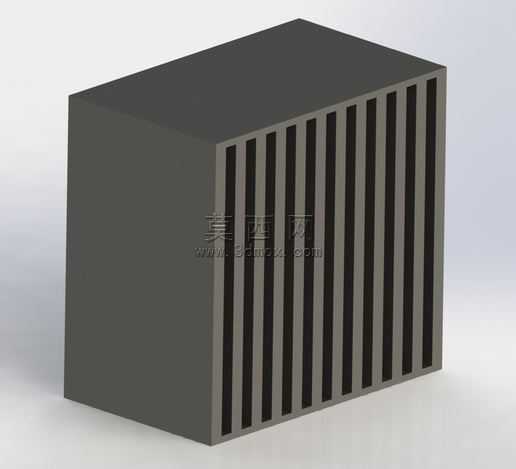

本作品为立式风冷型压缩机的外观结构三维设计，整体采用规整的长方体立式布局，最大化利用垂直安装空间，适配工业场景中紧凑的设备安装需求。建模阶段以参数化设计为核心逻辑，先通过基准平面定位确定整机的长宽高比例，将核心压缩腔体、散热风道、安装基座的空间位置做分层规划，保证内部组件与外部壳体的装配间隙符合工程公差要求。壳体部分采用一体化钣金折弯建模逻辑，侧面等距排布竖向通风格栅，格栅的宽度、间距、深度参数经过反复调整，既保证足够的通风换热面积，又兼顾壳体的结构强度，避免钣金冲压后出现形变问题。材质渲染上，整机外壳采用哑光深灰金属质感材质，模拟工业钣金喷塑的表面效果，格栅缝隙处做轻微的暗部处理，突出竖向线条的层次感与立体感，底部边缘添加细微的倒角过渡，避免尖锐棱角带来的安全隐患，同时让整体造型更显稳重。设计过程中重点考量风冷散热的气流走向，竖向格栅的方向与内部散热风扇的气流方向保持一致，减少风阻提升换热效率，壳体的封闭区域做了加厚处理，用于隔绝内部压缩组件运行产生的噪音，兼顾散热性能与降噪需求。整机造型简洁规整，没有多余的装饰结构，所有外部特征均服务于功能需求，符合工业设备实用优先的设计原则，建模过程中对所有装配面做了贴合校验，保证后续生产开模时各部件能够精准装配，格栅的边缘做了微小的圆角处理，避免加工和安装过程中出现割手的问题，整体结构兼顾了功能性、工艺性与安全性，可直接用于产品方案展示、结构验证以及后续的工程化落地参考。
