一升容量塑料吹塑成型模具结构设计

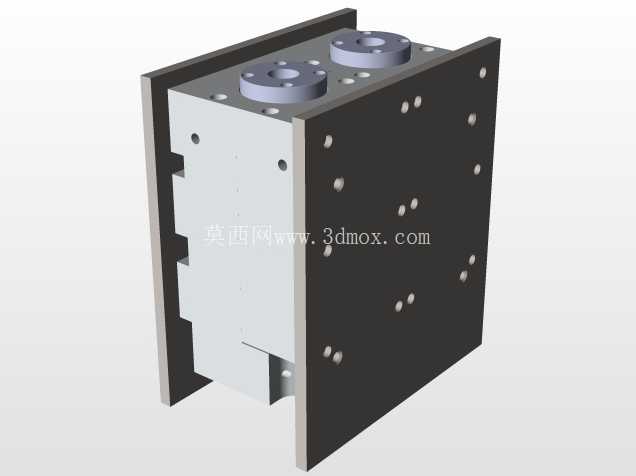

　　这套一升容量瓶体成型模具，主要面向民用包装、日化用品、食品饮品行业的中空塑料瓶量产场景，适配常规挤出吹塑、注拉吹成型工艺线，可直接对接现有吹塑设备的模架安装位，无需额外定制转接工装。从结构设计逻辑来看，模具采用整体式钢坯铣削成型的型腔布局，分模面沿瓶身最大轮廓线设置，避免合模时出现飞边错位，同时在瓶身颈部、底部圆弧过渡区域做了0.8mm的圆角避空处理，减少成型后瓶体应力集中导致的开裂问题。模具本体的安装边界完全适配行业通用的300型吹塑机模架安装槽，合模导向采用双侧圆柱销定位，定位销与销孔的配合公差控制在H7/g6区间，保证反复开合模过程中型腔错位量不超过0.02mm，满足量产时的尺寸一致性要求。

　　在功能特性设计上，模具型腔表面做了镜面抛光处理，表面粗糙度达到Ra0.4，成型后的瓶体外壁无需额外打磨处理即可直接进入印刷、贴标工序；瓶身顶部的螺纹成型区域采用镶件式结构，当需要适配不同口径的瓶盖时，仅需更换对应规格的螺纹镶件，无需重新加工整套模具，大幅降低多规格产品切换的改造成本。模具的冷却水道采用随形布局，沿着瓶身轮廓均匀排布，水道距离型腔壁的距离控制在12-15mm区间，保证成型过程中型腔各区域温度差不超过5℃，避免瓶体出现厚薄不均、收缩凹陷的缺陷，冷却周期可控制在12秒以内，匹配量产线的节拍要求。

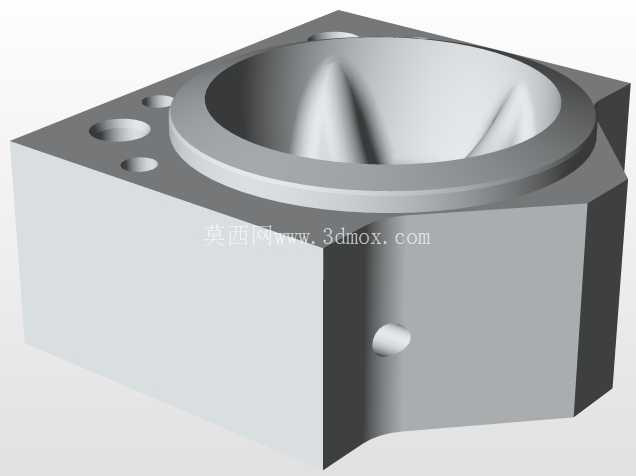

　　从实际生产应用角度，这套模具针对一升容量瓶体的壁厚分布做了针对性的型腔补偿设计，在瓶身握持区域、底部承重区域将型腔尺寸做了0.3mm的余量偏移，补偿塑料冷却过程中的收缩量，保证成型后的瓶体壁厚均匀，装满液体后底部承重变形量不超过0.5mm，满足堆码运输的强度要求。模具的排气槽设置在分模面以及瓶底的合模线位置，排气槽深度控制在0.03mm，既可以快速排出型坯吹胀时模腔内的残留空气，避免瓶体表面出现气泡、缺料缺陷，又不会出现塑料溢边的问题。

　　设计过程中充分考虑了模具的日常维护需求，所有成型镶件、导向件都采用快拆式固定结构，拆卸时无需将整套模具从设备上拆下，仅需松开对应位置的紧固螺丝即可更换磨损件，减少生产线停机维护时间。模具的合模承压面做了高频淬火处理，表面硬度达到HRC52-56，可承受反复合模的冲击载荷，正常量产工况下使用寿命可达50万模次以上。针对吹塑过程中常见的飞边问题，在分模面外侧设置了宽8mm的溢料槽，多余的料边会流入溢料槽内，成型后可快速去除，不会粘连在瓶体表面影响外观质量。

　　在安装适配层面，模具的总厚度、安装孔位间距完全匹配主流吹塑设备的参数要求，吊装孔设置在模具重心位置，方便车间内的航吊吊装转运，模具合模后的总闭合高度误差控制在±0.1mm以内，无需额外调整设备的合模行程即可直接安装使用。针对不同材质的成型需求，比如PP、PE、PETG等常用吹塑材料，型腔表面的抛光纹路可根据材料特性做微调，比如成型PP材质时将型腔表面做轻微的蚀纹处理，减少瓶体脱模时的吸附力，避免脱模变形；成型透明PETG材质时保持镜面抛光，保证瓶体的通透度满足产品外观要求。
