标准60担桶成型模具结构设计方案

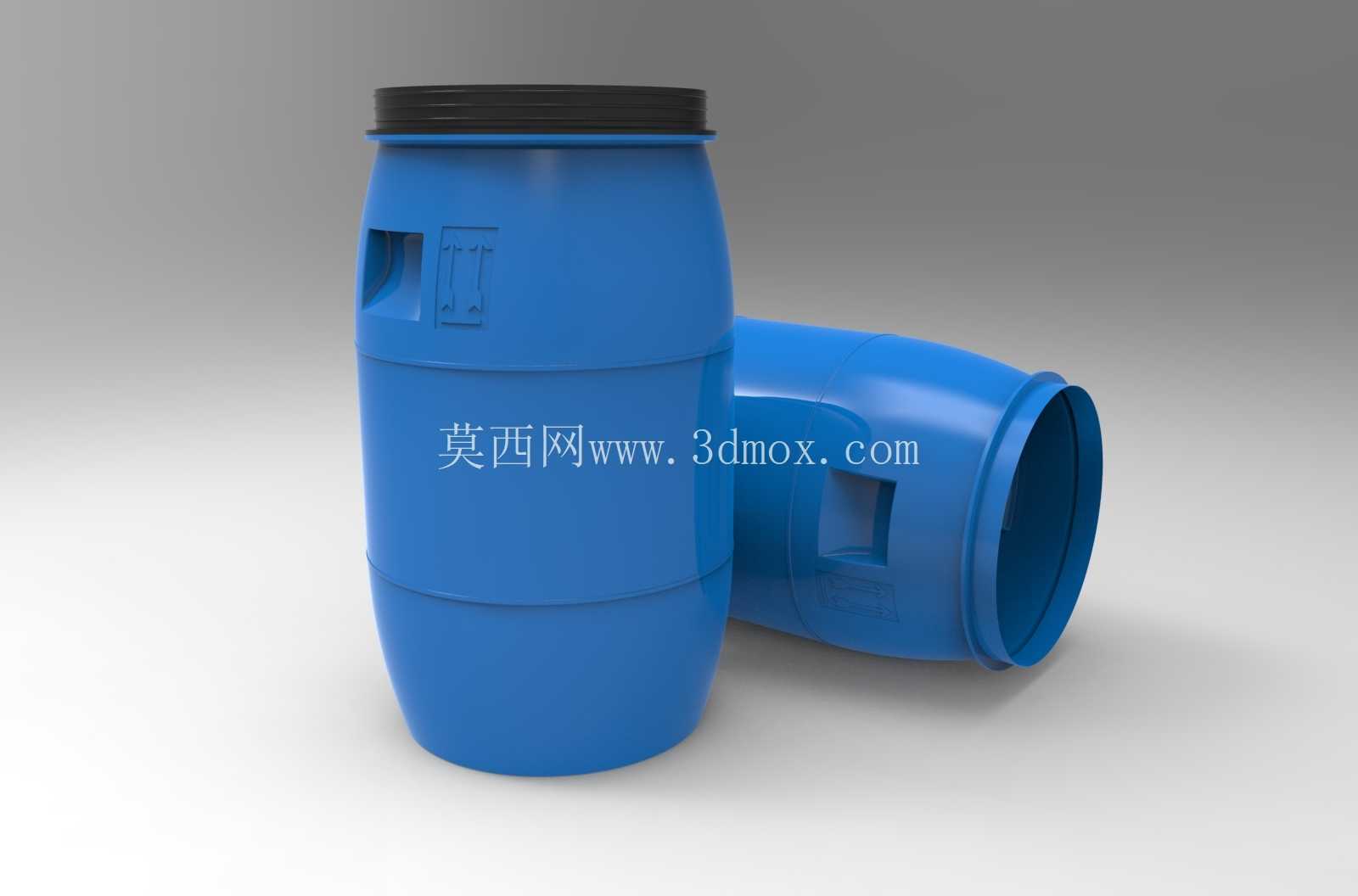

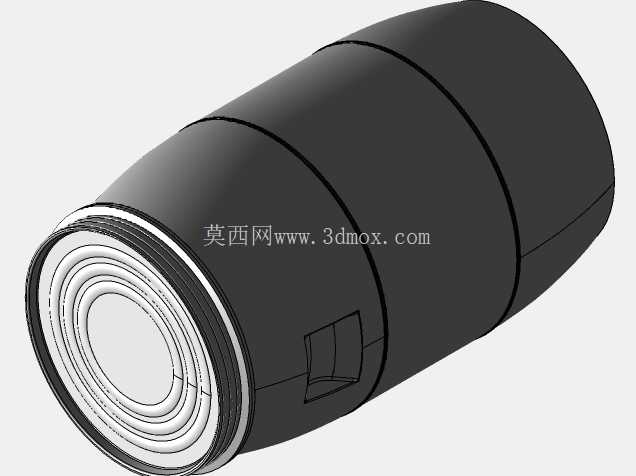

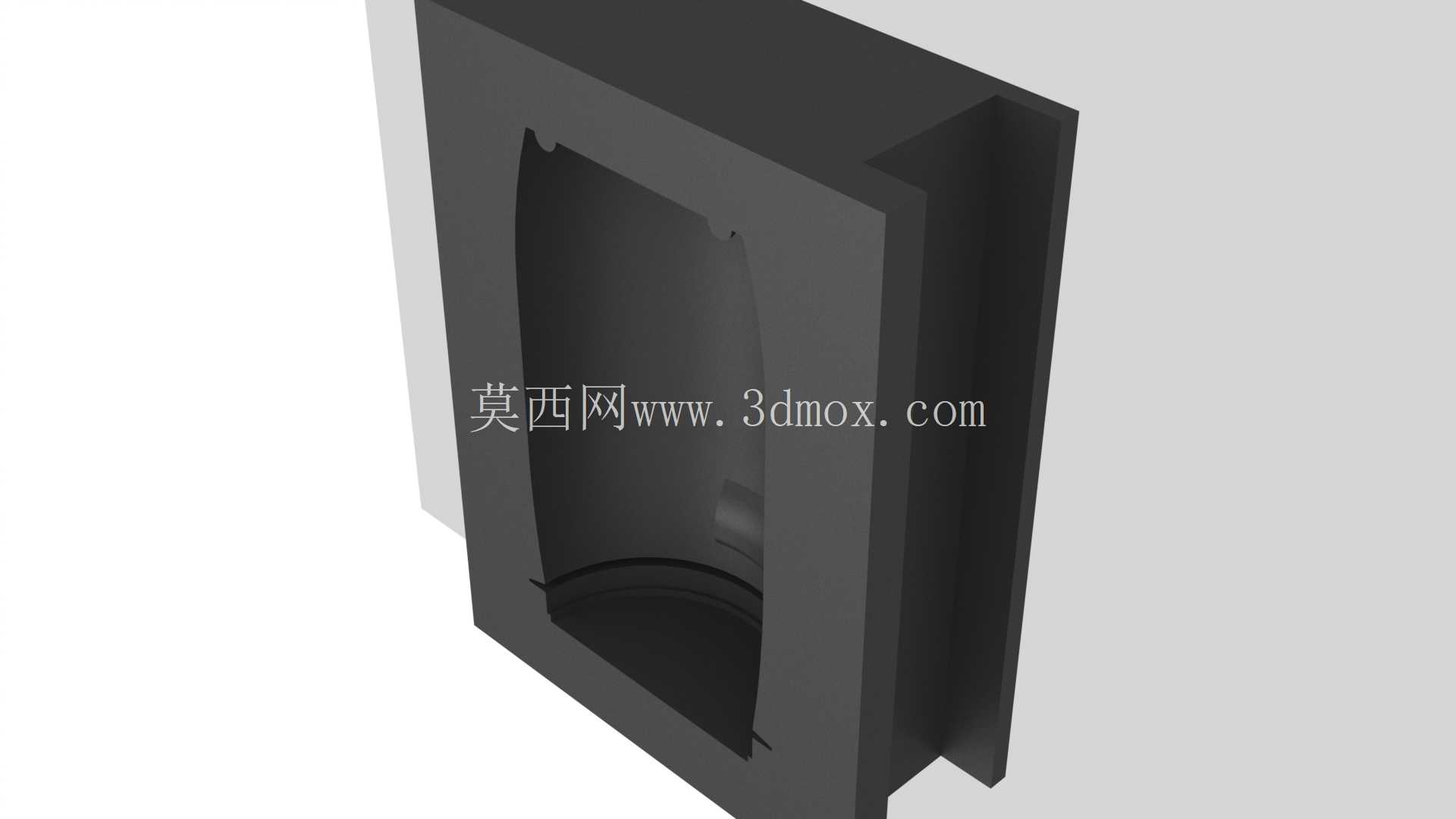

　　这套模具针对标准60担桶的批量注塑成型需求开发，核心服务于民用储水、工农业物料周转场景下的塑料桶体生产，适配常规卧式注塑机的安装工位，模架整体采用标准化龙记模坯改制，减少非标加工量的同时保证长期生产的结构刚性。从成型逻辑来看，担桶属于大开口深腔类薄壁制品，桶壁平均壁厚控制在2.8mm到3.2mm之间，成型过程中最容易出现的问题是深腔侧壁脱模拉伤、浇口位置流痕明显、桶口边缘翘曲变形，因此在型腔布局上采用单腔直浇口结构，浇口套对准桶底中心位置，熔融塑料从底部向桶口方向匀速填充，避免侧浇口带来的熔接痕集中在桶身承重区域的问题。冷却水路的排布完全贴合型腔曲面，在深腔侧采用随形隔水片结构，保证桶壁各个位置的冷却速率差控制在5℃以内，减少成型后的内应力残留，避免桶体在长期堆放过程中出现应力开裂。脱模结构采用组合式顶出方案，桶口边缘设置周向顶块，桶底位置搭配顶杆同步顶出，顶出行程预留15mm的安全余量，避免顶出过程中出现顶白、顶穿制品的问题，同时顶杆与顶块的配合间隙严格控制在0.02mm以内，防止跑飞边影响制品外观。

　　导向系统采用四组导柱导套配合，导柱长度高出型腔分型面20mm，合模过程中先导向再锁模，避免型腔与型芯发生碰擦损伤，对于担桶提手安装位的侧向凹槽结构，采用内置式斜顶结构完成侧向抽芯，斜顶的倾斜角度控制在8度，既保证抽芯行程足够脱出倒扣，又不会因为角度过大导致斜顶在往复运动中出现卡滞。模架的安装尺寸完全适配300吨级注塑机的拉杆间距，定位圈直径采用标准100mm规格，浇口套球面半径与注塑机喷嘴匹配，上机安装时不需要额外加装过渡配件，能够快速完成换模调试。

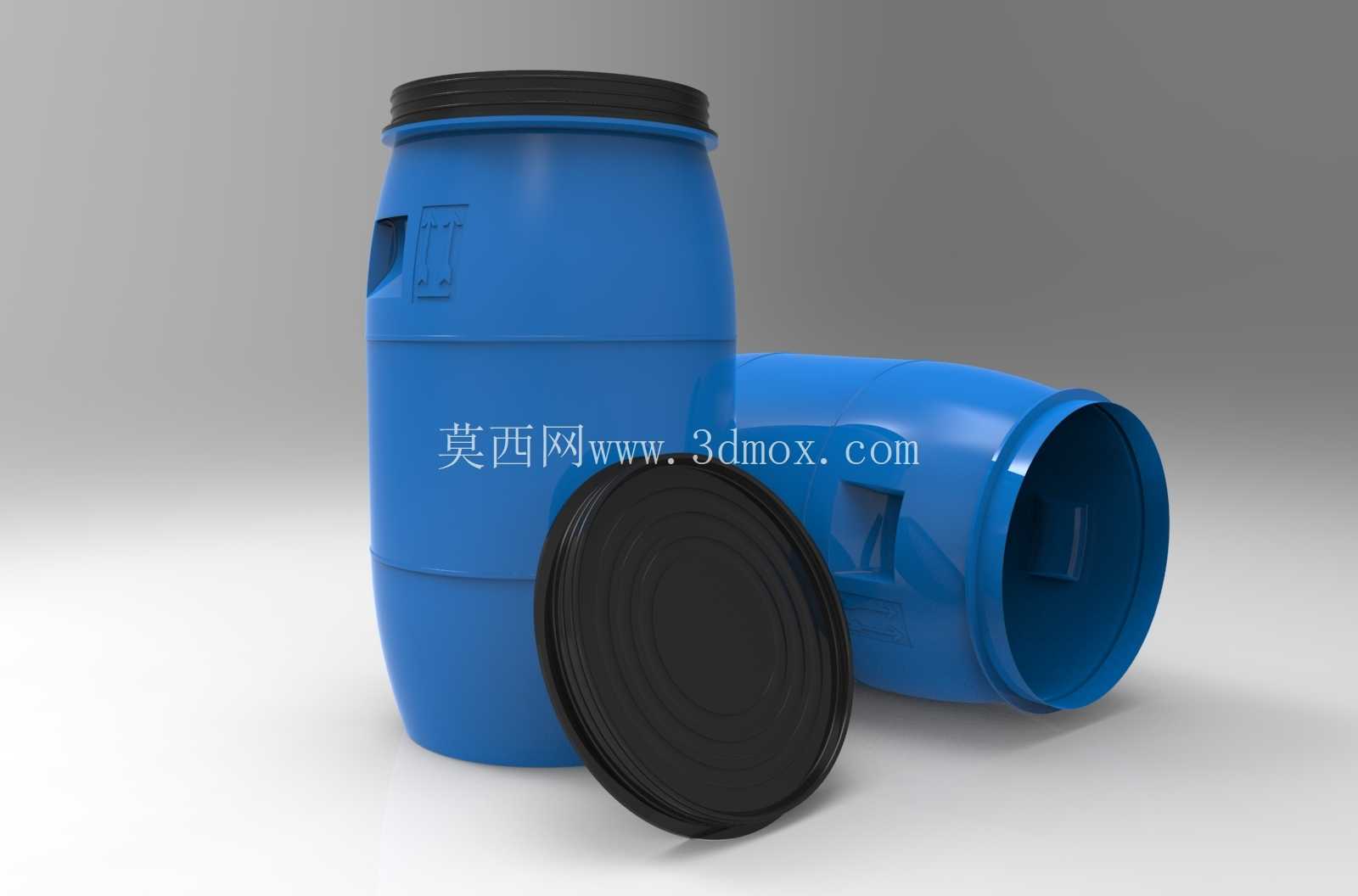

　　在成型工艺适配性上，这套结构可以兼容PP、HDPE两种常用桶类原材料，针对HDPE材料收缩率偏大的特性，型腔尺寸按照1.8%的收缩率预留补偿量，桶口的配合位置单独调整收缩补偿值，保证成型后的桶体与桶盖能够顺畅旋合，配合间隙控制在合理范围，不会出现漏液或者盖合过紧难以开启的问题。分型面的选择沿着桶口端面的整周平面设置，分型面处做了1度的贴合斜度，合模时能够有效承压，避免长期生产后分型面出现飞边，同时在分型面周圈设置了连续的溢料槽，少量溢出的冷料会进入溢料槽，不会粘附在桶口边缘减少后续修边的工作量。

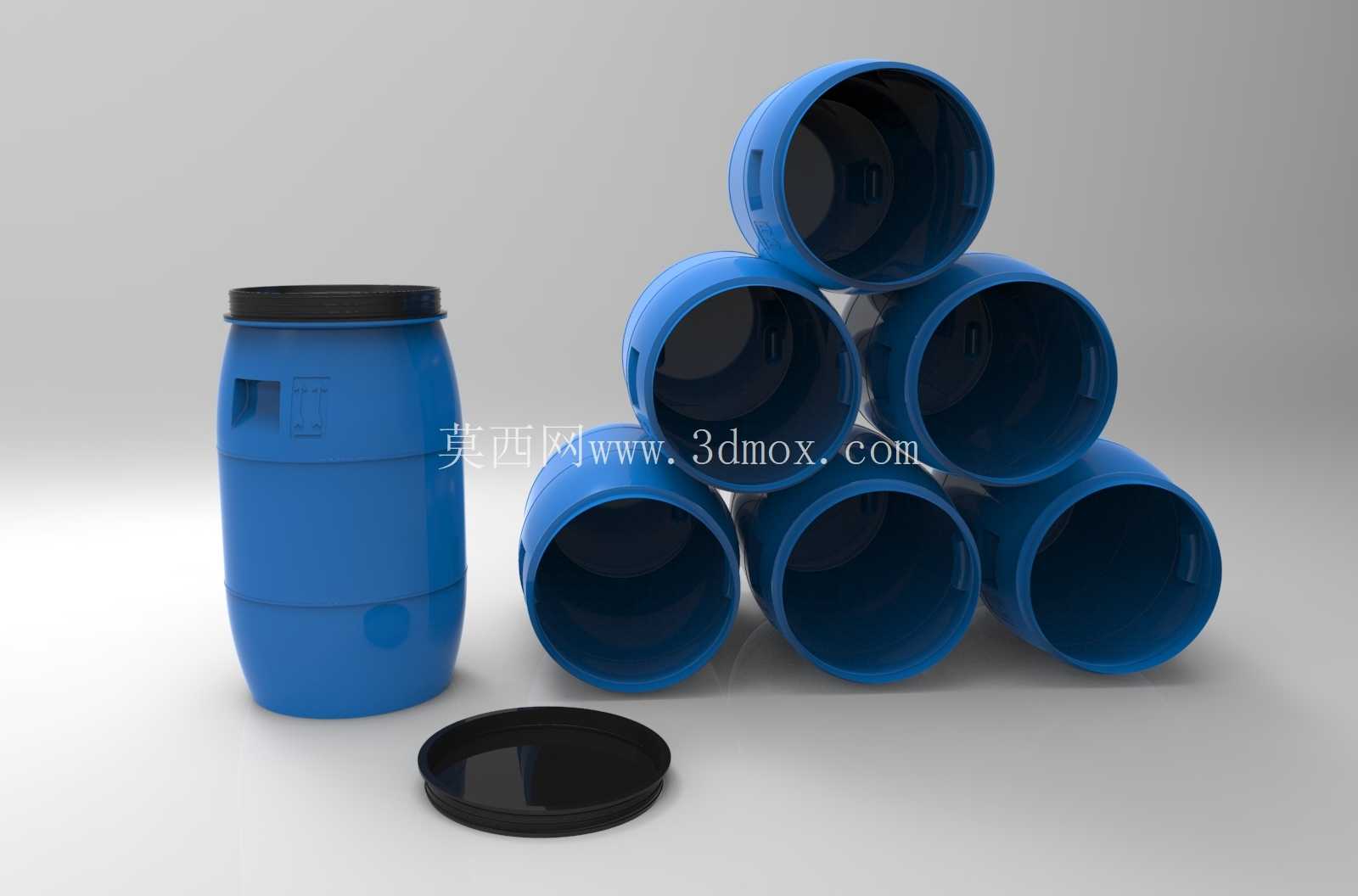

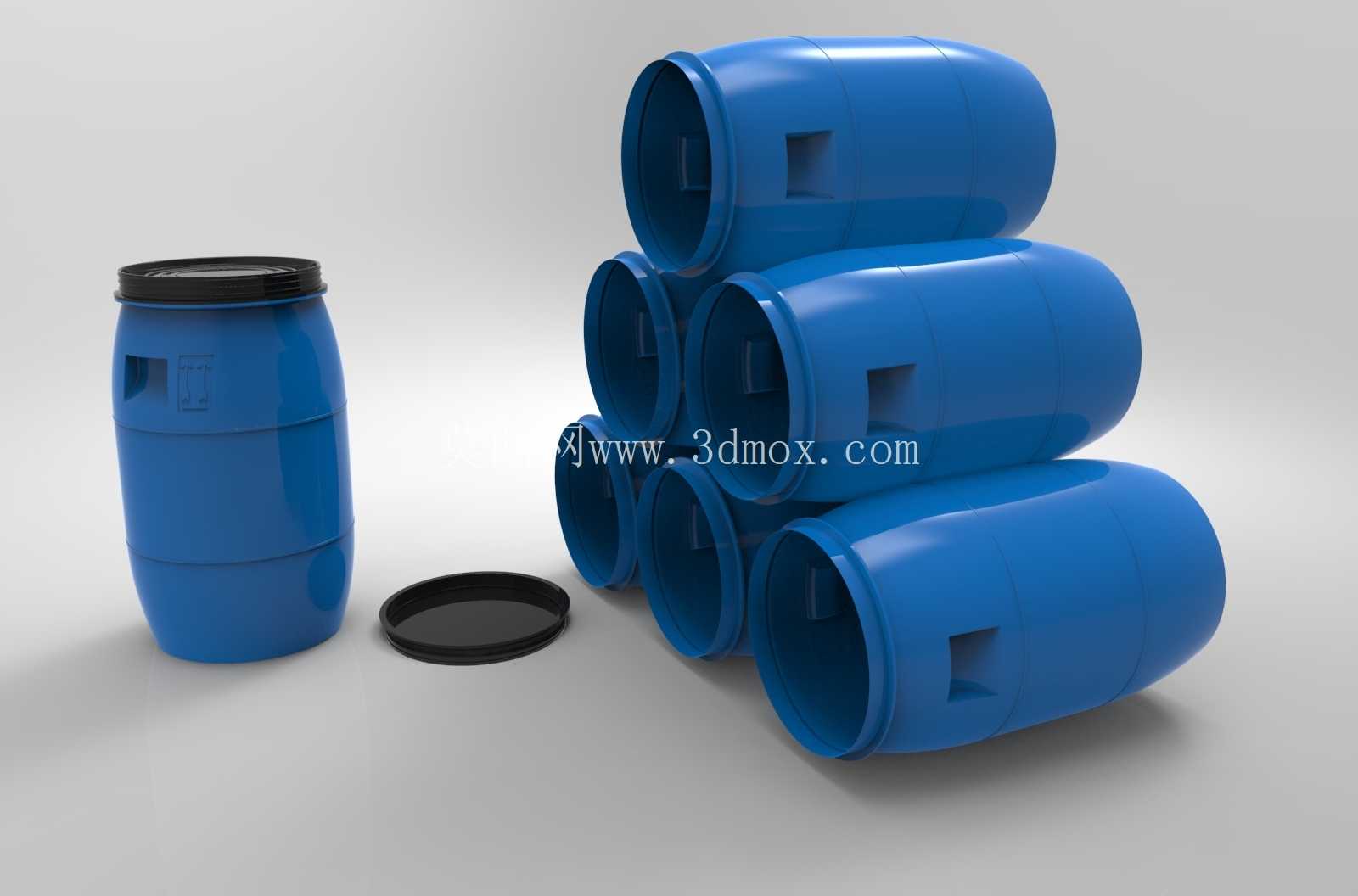

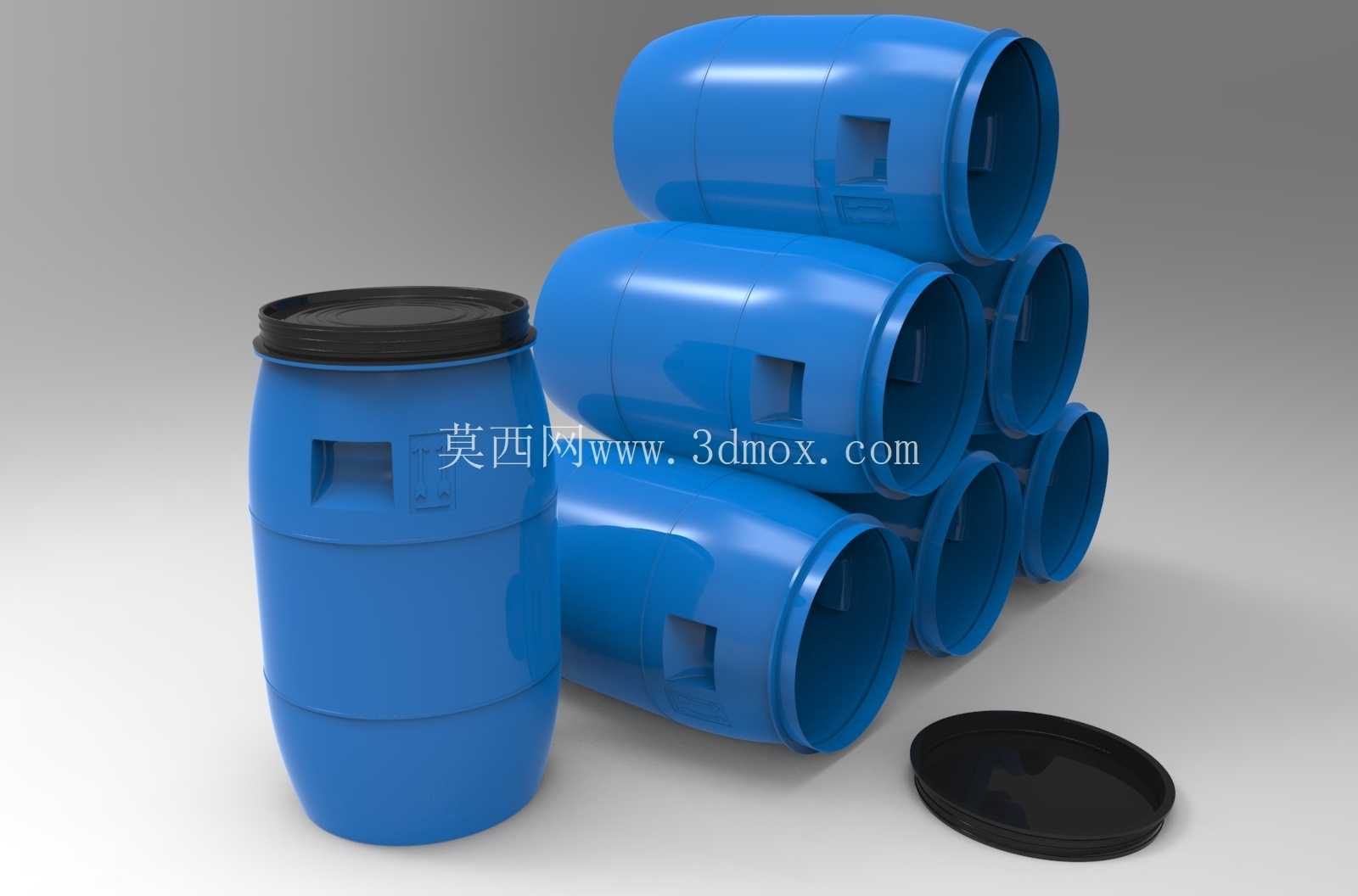

　　从生产维护的角度，所有成型镶件都采用模块化设计，桶身的易磨损位置单独做了镶拼结构，长期生产出现磨损后只需要更换对应镶件，不需要整体返修型腔，大幅降低模具的维护成本，冷却水路的接口全部设置在模架底部，统一采用标准水嘴规格，接水时不会和注塑机的周边管路产生干涉。整套模具的开合模行程经过精准核算，开模后制品与流道的取出空间足够，适配机械手自动取件的需求，能够接入自动化生产线实现无人值守连续生产，单模成型周期控制在45秒左右，能够满足大批量生产的效率要求，成型后的桶体壁厚均匀，承重部位的强度符合周转使用的载荷要求，装满额定重量的物料堆叠三层不会出现变形开裂。
