金属四爪吊具夹持吊装结构设计

　　该结构为四爪式吊装夹持器具，主要应用于车间物料转运、仓储货场装卸、生产线工件上下料等需要垂直起吊规整块状、轴类或带吊挂位工件的作业场景，适配常规桥式起重机、电动葫芦、手动葫芦等主流起重设备的吊挂端接口，可替代传统吊带、钢丝绳捆绑作业，减少工件捆绑耗时，降低起吊过程中工件滑脱、捆绑点磨损的风险。从功能实现逻辑来看，该吊具依靠顶部吊环受拉时的力传导，带动四组弯臂同步向内收拢，爪端的卡齿结构可在吊重拉力作用下自动咬紧工件表面或工件预设的吊挂位，起吊重量越大，夹持锁紧力越强，无需额外配置气动、液压动力源，纯机械结构即可完成自锁夹持，落地后吊具拉力释放，弯臂在自身重力与铰接间隙作用下自动张开，即可完成工件脱钩，单人即可完成整套吊挂、起吊、脱钩操作，适配小批量多频次的工件转运作业。

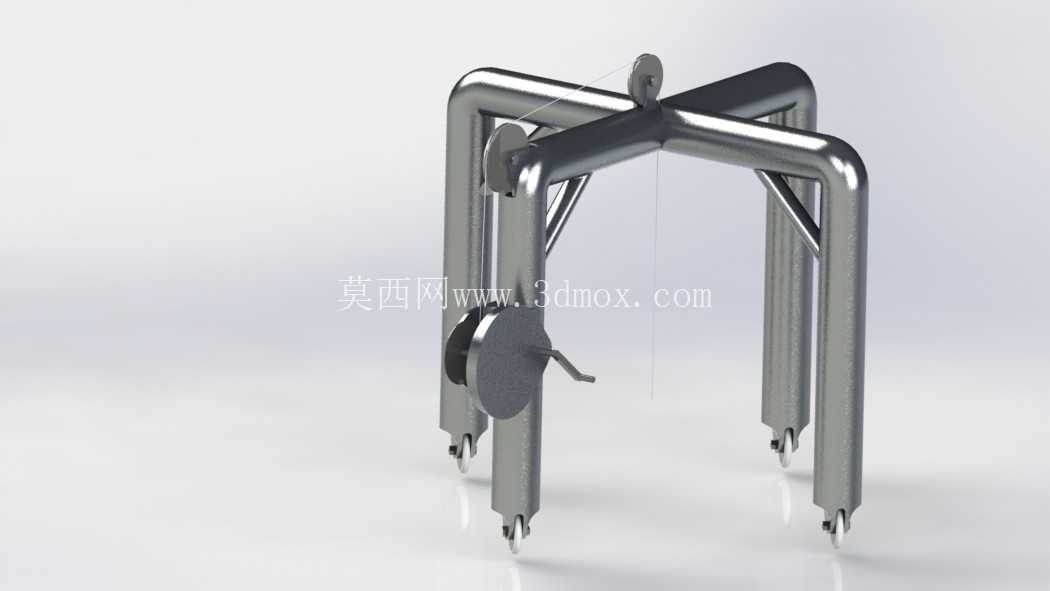

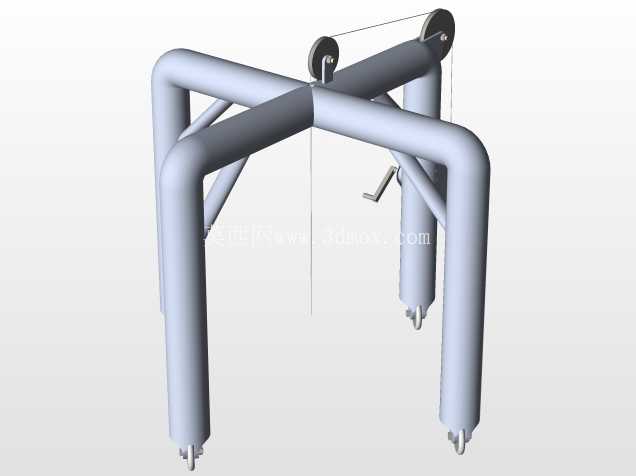

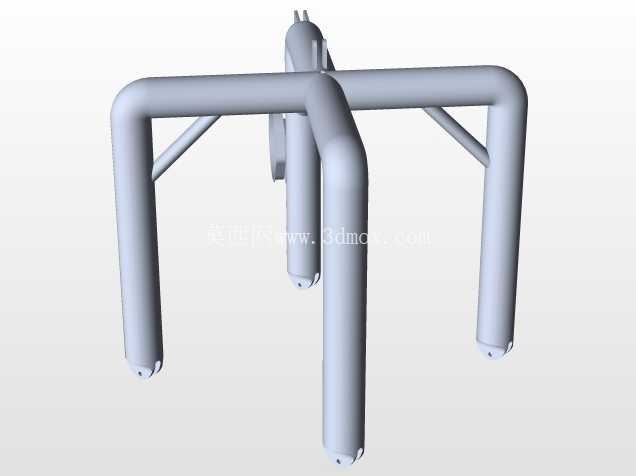

　　设计过程中优先考虑了铰接点的受力均衡性，四组弯臂采用中心对称布局，顶部十字交叉的主梁作为核心受力承载件，弯臂与主梁的铰接轴采用耐磨销轴配合，避免长期受交变载荷出现铰接点旷量，导致四爪夹持不同步、工件起吊后倾斜的问题；弯臂主体采用圆管弯折成型，在保证整体结构抗弯强度的同时，尽可能降低吊具自身重量，减少起重设备的无效载荷消耗，弯臂内侧设置的斜向加强筋，可抵消起吊时弯臂受侧向分力产生的外张变形，避免长期重载下弯臂出现塑性形变。

　　爪端的卡齿采用可拆卸式设计，当卡齿磨损到咬合深度不足时，可单独更换爪端配件，无需整体更换弯臂结构，降低后期维护成本；侧面设置的手摇锁紧结构，可在吊具夹持工件后手动预紧，避免起吊初始阶段吊具晃动导致爪端滑脱，适配表面光滑、无预设吊挂卡槽的工件吊装需求。从安装边界来看，该吊具顶部吊环为标准环形接口，可直接适配额定载荷范围内的起重机吊钩，无需额外加工转换接头；四爪张开状态下的最大外接圆直径可覆盖常规中小型工件的吊挂尺寸需求，收拢状态下的最小夹持直径可适配小尺寸轴类、块状工件的夹持，整体结构无外凸尖锐部件，在车间狭窄通道内转运时不易剐蹭周边设备或人员。

　　结构设计过程中对各受力部件的载荷路径做了明确梳理，拉力从顶部吊环传导至十字主梁后，均匀分散到四个铰接点，再通过弯臂传导至爪端形成夹持力，整体受力路径无应力集中拐点，所有弯折处均采用圆弧过渡，避免长期受交变载荷出现焊缝开裂、结构断裂的问题；弯臂的弯折角度经过反复校核，保证起吊时爪端的咬合方向垂直于工件被夹持面，最大化咬合摩擦力，减少工件滑脱的可能性。该结构无需复杂的配套辅助设施，日常维护仅需定期在铰接销轴处加注润滑脂，检查铰接点的磨损量与爪端卡齿的磨损程度即可，维护门槛低，适合机械加工车间、仓储物流场站、金属构件加工厂等场景的常规吊装作业使用，相比传统柔性吊装索具，其定位精度更高，夹持动作同步性好，起吊过程中工件晃动量更小，可适配需要精准对位的工件上下料作业，比如机床上下料时的工件吊装、装配工位的部件转运等场景，能有效提升吊装作业的效率与安全性。
