加长顶篷拉杆用不锈钢连接接头

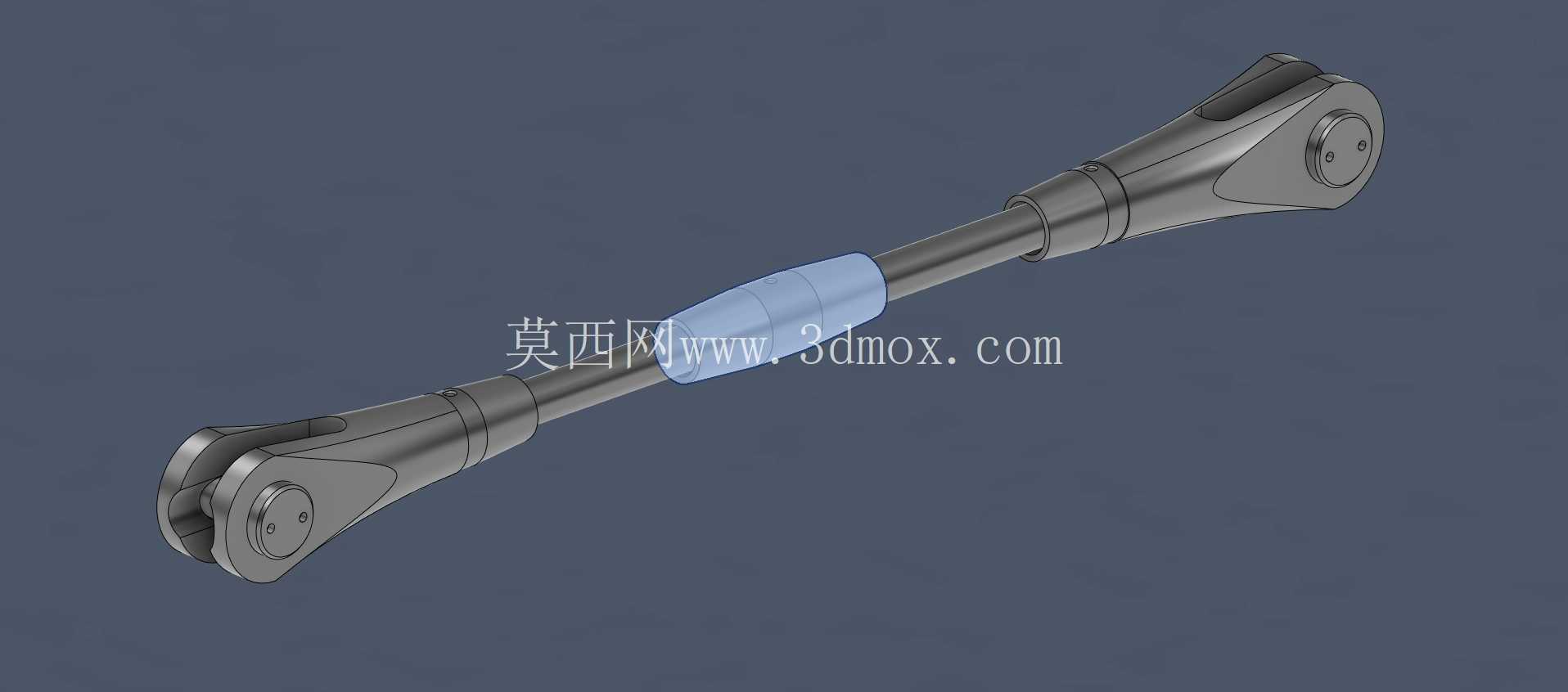

　　该连接件主要应用于户外设施、旅居装备的顶篷支撑结构中，作为加长顶篷拉杆的中间衔接部件，承担两段拉杆的力传递与同轴定位作用，在顶篷展开、收拢的往复动作中，持续承受拉杆的轴向拉力与小幅径向偏载，避免拉杆因长度过大出现挠度变形、连接松脱的问题。从实际使用场景来看，这类接头多适配直径统一的金属圆管拉杆，安装时两端分别插入对应拉杆的管腔，依靠侧壁的紧定螺钉完成周向与轴向锁止，无需额外焊接工序，现场装配效率更高，后期维护更换时也无需整体更换整根拉杆，仅需拆解接头部位即可完成部件替换，降低运维成本。

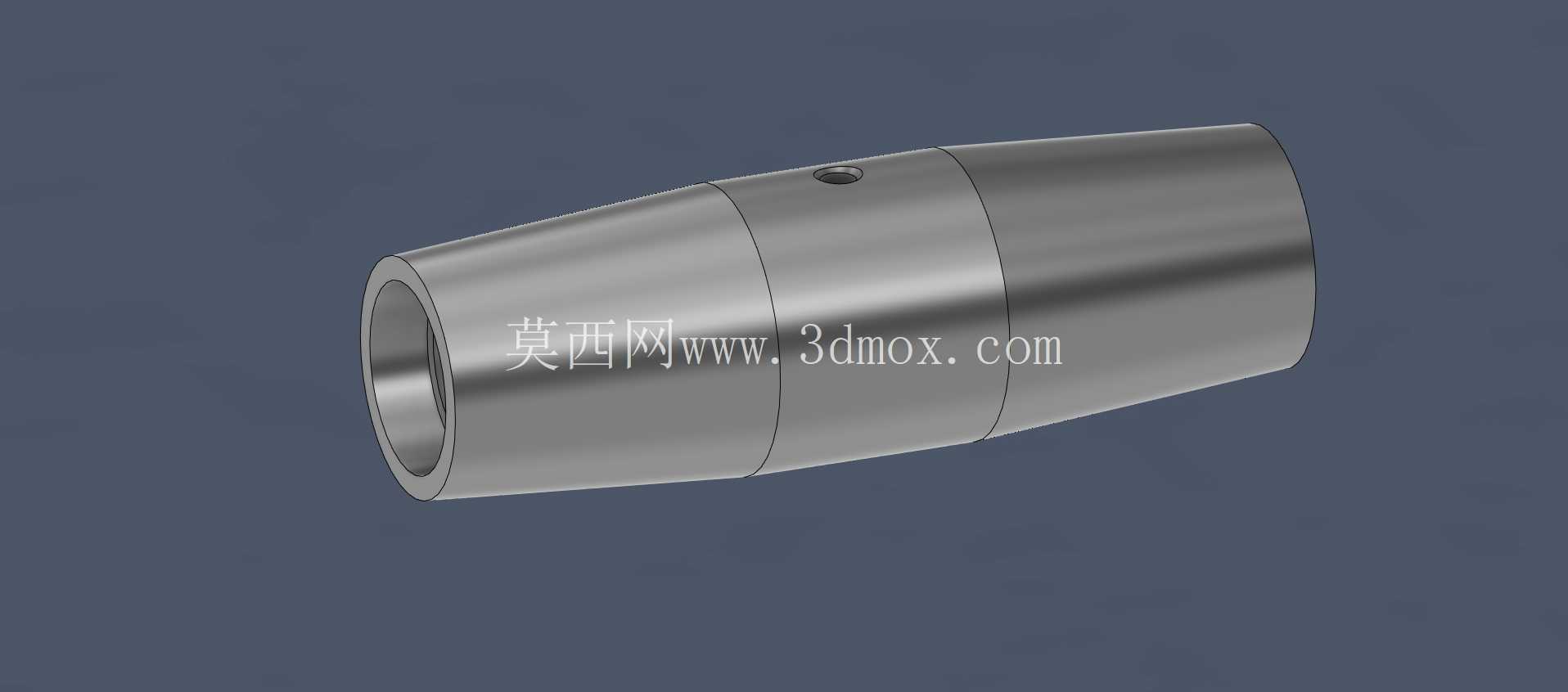

　　零件整体采用回转体结构设计，中段为等直径圆柱段，两端为锥度过渡的缩径段，这种外形设计一方面可以降低接头与拉杆衔接位置的应力集中系数，避免变径位置在交变载荷下出现疲劳断裂，另一方面锥面导向结构可以在装配时快速引导接头插入拉杆管腔，降低现场装配的对中难度。零件材质选用AISI304不锈钢，适配户外露天使用的防腐蚀需求，无需额外表面涂装即可耐受雨水、潮湿空气的侵蚀，长期使用不会出现锈渍污染顶篷面料的问题，同时不锈钢材质的切削加工性能稳定，适合采用数控车削工艺完成批量加工，加工过程中可一次装夹完成外圆、内孔、端面、紧定螺钉孔的多工序加工，有效控制各段的同轴度公差，保证装配后拉杆整体的直线度。

　　从设计细节来看，接头的内孔为等直径通孔，孔径与配套拉杆的外径采用间隙配合，配合公差控制在H8/h7区间，既保证装配时的顺畅度，又避免间隙过大导致拉杆出现径向晃动；中段外圆表面预留的紧定螺钉孔为内螺纹结构，装配时紧定螺钉端部抵紧拉杆外圆的定位凹坑，可防止拉杆在受拉时从接头中脱出，同时紧定螺钉采用内六角结构，可使用标准内六角扳手完成锁紧操作，无需特殊工装。接头的整体长度根据拉杆的加长段受力需求设计，两端插入拉杆的深度不小于拉杆外径的1.5倍，保证足够的接触面积来分散接触应力，避免拉杆端部被挤压变形；外表面的粗糙度控制在Ra1.6以下，无尖锐毛刺与加工刀痕，装配时不会划伤操作人员，也不会剐蹭顶篷的周边面料。

　　在安装边界方面，该接头的最大外圆直径与配套拉杆的外径差值控制在合理范围，不会因为接头尺寸过大导致顶篷收拢时出现卡滞，也不会额外占用顶篷收纳腔的空间；零件的整体重量控制在较低水平，不会给顶篷的支撑框架增加额外的负重，避免顶篷举升机构出现过载问题。从受力特性来看，该接头可承受的轴向拉力满足顶篷在常规风力载荷下的受力要求，在顶篷承受侧向风载时，接头的刚性结构可保证两段拉杆保持同轴，不会出现弯折变形，维持顶篷整体的结构稳定性。在建模过程中，回转体特征采用旋转特征生成，紧定螺钉孔采用拉伸切除与螺纹装饰线完成，各段的过渡圆角严格按照加工工艺要求设置，避免出现无法加工的尖角特征，模型的尺寸链完全匹配实际加工的公差要求，可直接导入数控编程软件生成车削加工程序，也可用于顶篷整体结构的装配干涉检查，验证拉杆在顶篷全行程动作中的运动空间是否充足。
