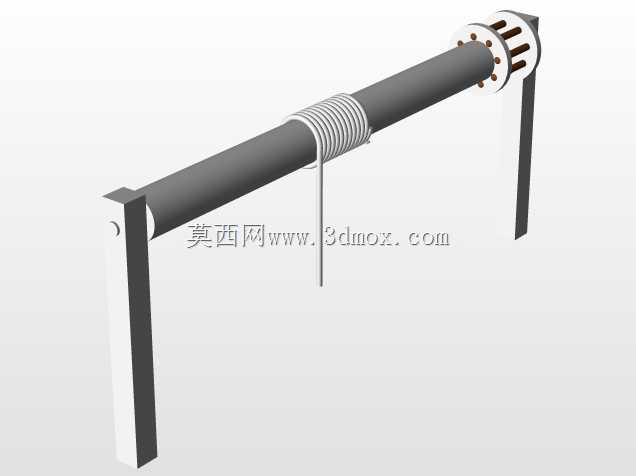

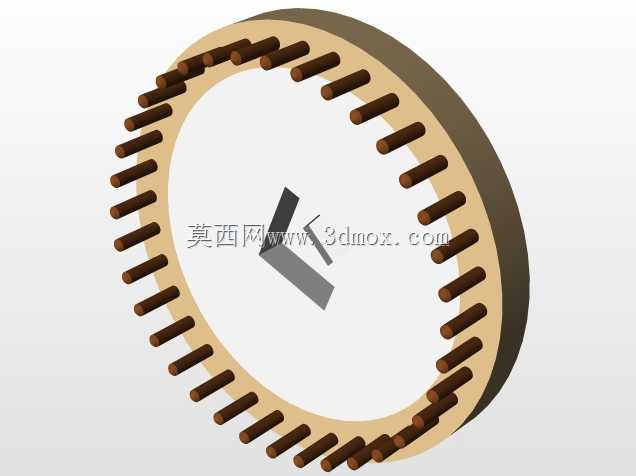

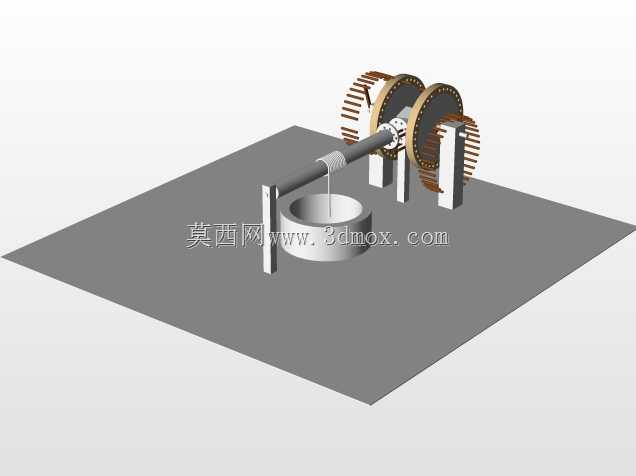

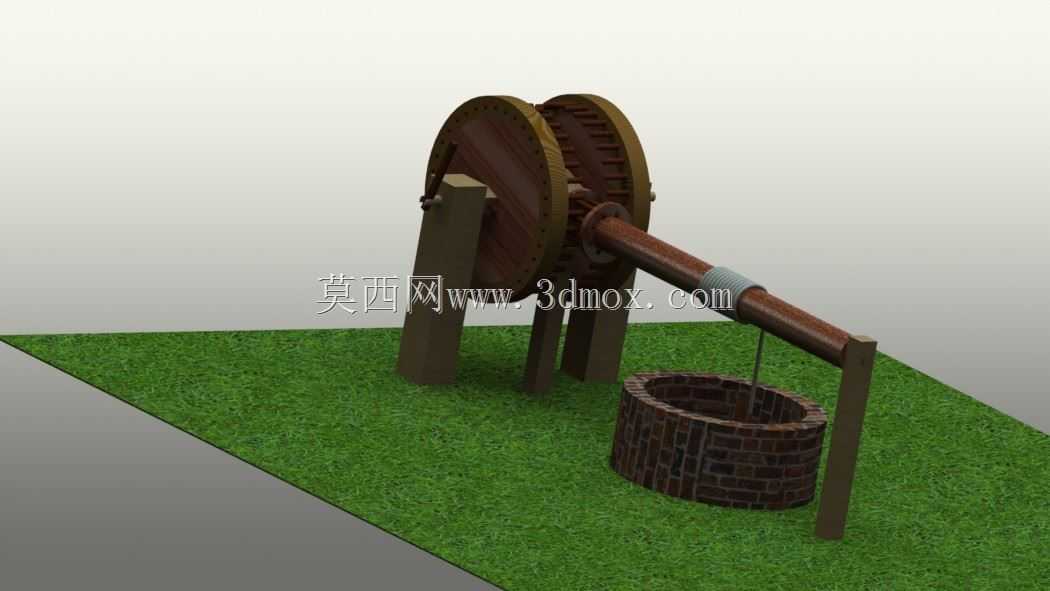

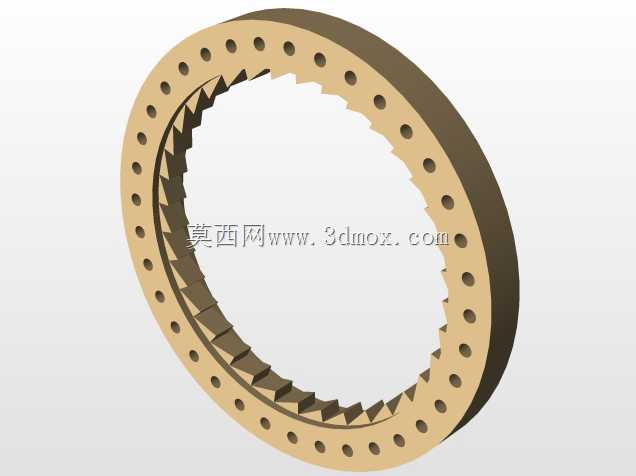

该模型还原了一套以双轮齿轮组驱动的曲柄摇杆提水机构,整体由大直径齿轮副、横向传动轴、立式支架、摇杆、吊绳及砖砌井圈构成,适合用于古典机械复原、科技馆展项、教学演示及创意景观装置的结构参考。机构核心在于两个并列大齿轮形成的传动与配重关系,动力经轴端输入后带动横向长轴旋转,轴上偏心位置连接竖直摇杆,将连续回转转化为沿井道方向的往复直线运动,从而实现提水动作。齿轮采用厚轮缘与辐条式结构,既保证啮合刚度,也控制了转动惯量;支架采用三点式落地支撑,前后立柱分别约束齿轮轴与摇杆导向段,底部落在平整地面上即可形成稳定受力框架。从安装边界看,双轮组件位于装置后侧,井圈布置在前侧摇杆正下方,横向轴贯穿两轮并向前延伸,整体占地呈矩形,后侧需预留齿轮旋转空间,前侧需留出井圈维护与取水操作面。支架高度决定摇杆行程上限,轴中心高与井圈顶面的高差直接影响吊绳入水深度,设计时需同步校核齿轮节圆、偏心距和摇杆长度,避免运动干涉或提水行程不足。实际应用中,这类机构可用于低扬程取水场景的原理展示,也可作为人力或低速动力驱动的复古提水设施。齿轮啮合区应保证足够侧隙,轴与支架间设置滑动或转动支承,以降低长轴挠曲对传动的影响;摇杆与轴的连接采用抱箍式结构,便于调整偏心位置和拆装维护。砖砌井圈在模型中不仅是场景元素,也界定了竖直作业通道,其内径需大于吊桶外径,井壁与摇杆下端保持安全间隙。整套装置没有复杂电控元件,运动关系直观,适合用于讲解齿轮传动、曲柄摇杆机构、运动转换和机架受力分配。建模时需重点控制齿轮轴同轴度、支架安装面平面度以及摇杆导向方向与井圈中心的重合度,否则易出现卡滞、绳体偏磨或支架受偏载倾覆。对于展陈用途,可在齿轮外侧加装防护网,在旋转轴端设置手轮或减速驱动单元;对于教学用途,可通过改变偏心距、齿轮齿数和摇杆长度,对比行程、速比与输出力的变化规律。
- 上一篇:机用精密虎钳夹紧结构三维设计
- 下一篇:雪地摩托车架参数化结构设计
- 全部评论(0)
- 模板大小 12.4 MB
- 售价 5金币
- 浏览次数
- 系统要求 Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,Other,SOLIDWORKS,Other,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORK
- 软件分类 通用机械零部件
