小型输送设备配套边桌结构设计

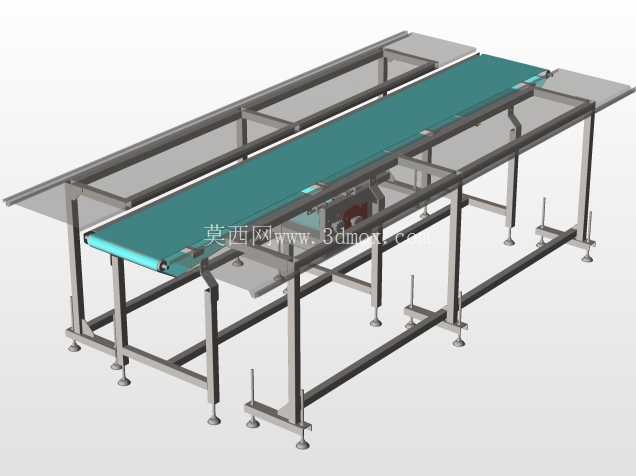

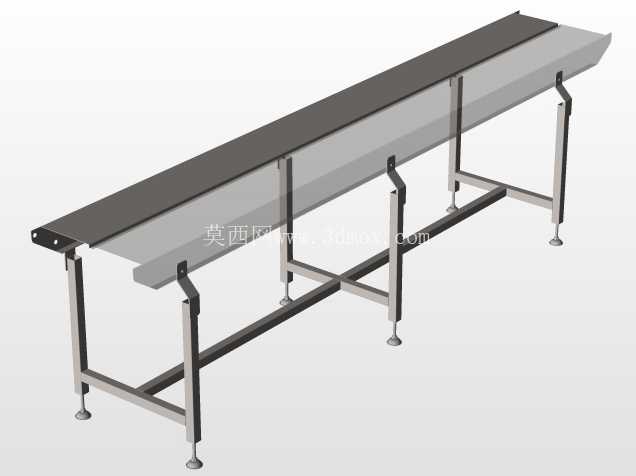

　　在轻工制造、电子元器件组装、小型包装件流转的产线布局中，这类窄幅轻型输送结构常被用于工位间的短距离物料传递，配套的边桌结构则承担工位旁临时置物、工装夹具暂存、待加工件码放的功能，二者组合后可直接嵌入现有工作台的间隙位置，不需要对原有产线做大规模改造，适配小批量多品种的柔性生产场景。从结构设计逻辑来看，该输送主体采用矩形截面的型材作为主框架梁，这种截面形式在保证纵向抗弯刚度的同时，能将整体自重控制在较低水平，单段输送单元可由两名操作人员完成移位调整，适配经常需要调整产线布局的小型加工车间。

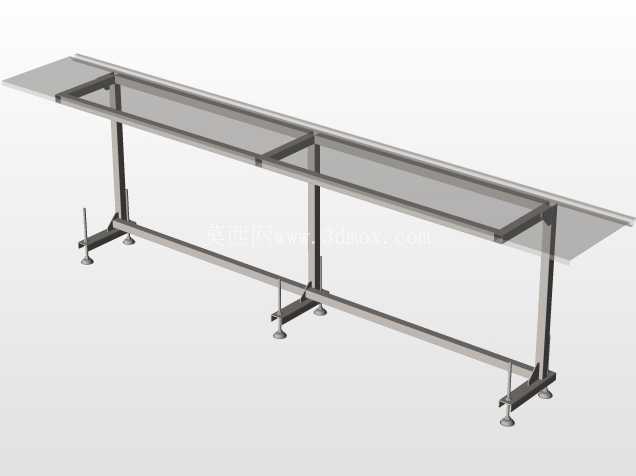

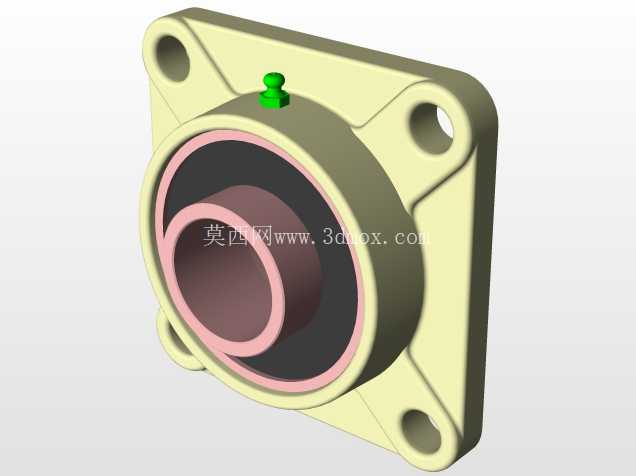

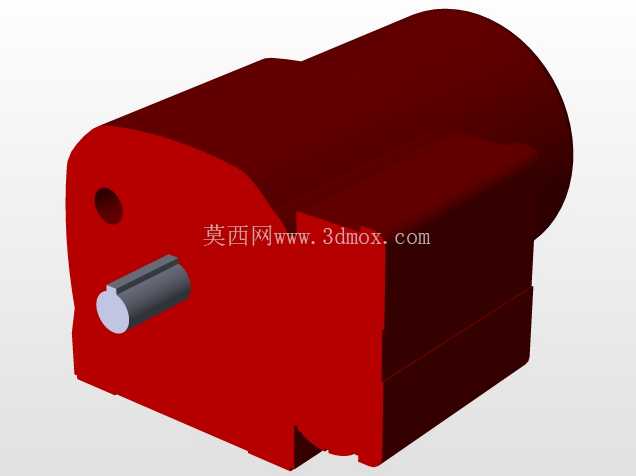

　　输送面的运行高度可根据对接的工作台高度做适配调整，框架侧面预留的安装孔位可直接固定光电检测支架、物料挡停机构、导向条等附属配件，不需要在型材上二次钻孔加工，减少现场安装的工作量。配套的边桌结构与输送主体采用同侧基准对齐设计，桌面边缘与输送侧面的间隙控制在5mm以内，避免小件物料从缝隙掉落，桌面下方的支撑腿采用可调节脚杯，可适应地面不平整的安装场景，调节范围覆盖±15mm的高度差，保证桌面与输送面的水平度一致。从安装边界来看，单段输送结构的截面宽度控制在100mm以内，长度可根据工位间距做模块化拼接，拼接处采用内置的连接角码固定，拼接后输送面的平面度误差不超过1mm/m，不会出现物料运行卡顿的问题。边桌的深度尺寸控制在300mm，长度与对应输送段保持一致，不会额外占用过多的车间通道空间，在狭窄的作业区域内也能完成布置。在功能设计上，输送主体的驱动端采用端装式布局，电机与驱动辊筒直连，减少链传动带来的间隙与维护需求，辊筒的端面跳动控制在0.2mm以内，保证薄型物料输送时不会出现偏移。边桌的台面采用耐磨的平面板材，表面做哑光处理，避免强光反射影响操作人员的视线，台面边缘做倒圆角处理，防止操作人员磕碰受伤。

　　在实际使用场景中，这类组合结构常布置在组装工位的侧方，输送结构负责将上一工位完成的半成品传递到当前工位，操作人员可直接从输送面上取件，完成加工后将成品或待检件放置在边桌上暂存，待累积到一定数量后再统一转序，减少反复转身取放物料的动作幅度，降低工位作业的疲劳强度。设计过程中针对输送框架的受力做了校核，在满负载运行状态下，框架中部的最大挠度不超过跨度的1/1000，不会出现长期使用后框架下弯变形的问题，边桌的支撑结构在承受15kg/m²的均布载荷时，桌面的变形量不超过0.5mm，可满足常规小型工件、工装的放置需求。结构的所有外露棱边都做了去毛刺处理，安装紧固件全部采用内六角圆柱头螺钉，螺钉头不突出型材表面，避免刮蹭物料或操作人员的衣物。

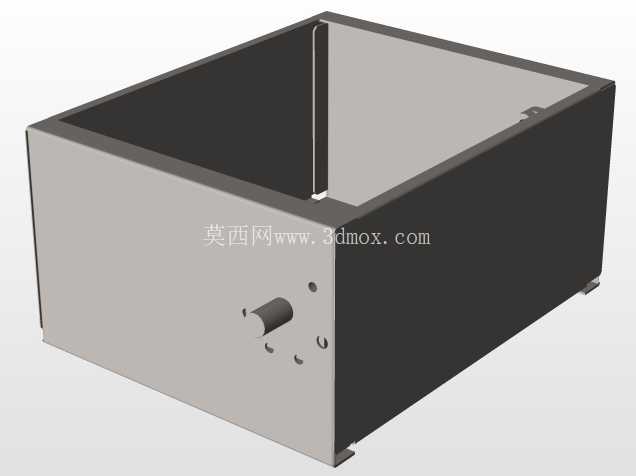

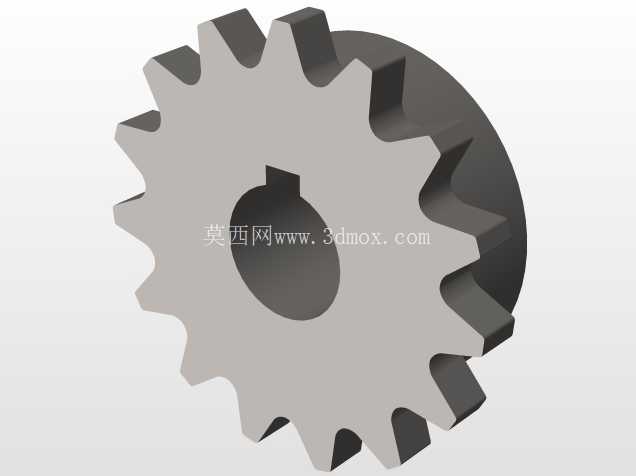

　　输送结构的底部预留了线槽安装空间，可将传感器线缆、动力线缆全部收纳在线槽内，避免线缆外露带来的安全隐患，也让整体外观更加整洁。针对不同的物料输送需求，输送面可选择皮带、同步带或者窄幅链板形式，框架上的安装槽可兼容不同附件的固定需求，不需要更换主体框架就能完成适配调整，降低后续的改造成本。边桌的支撑结构也可根据需求加装抽屉或者置物层板，进一步拓展工位的储物能力，层板的安装高度可自由调整，适配不同高度的物料存放需求。
