工业用V型焊接钢结构支撑构件

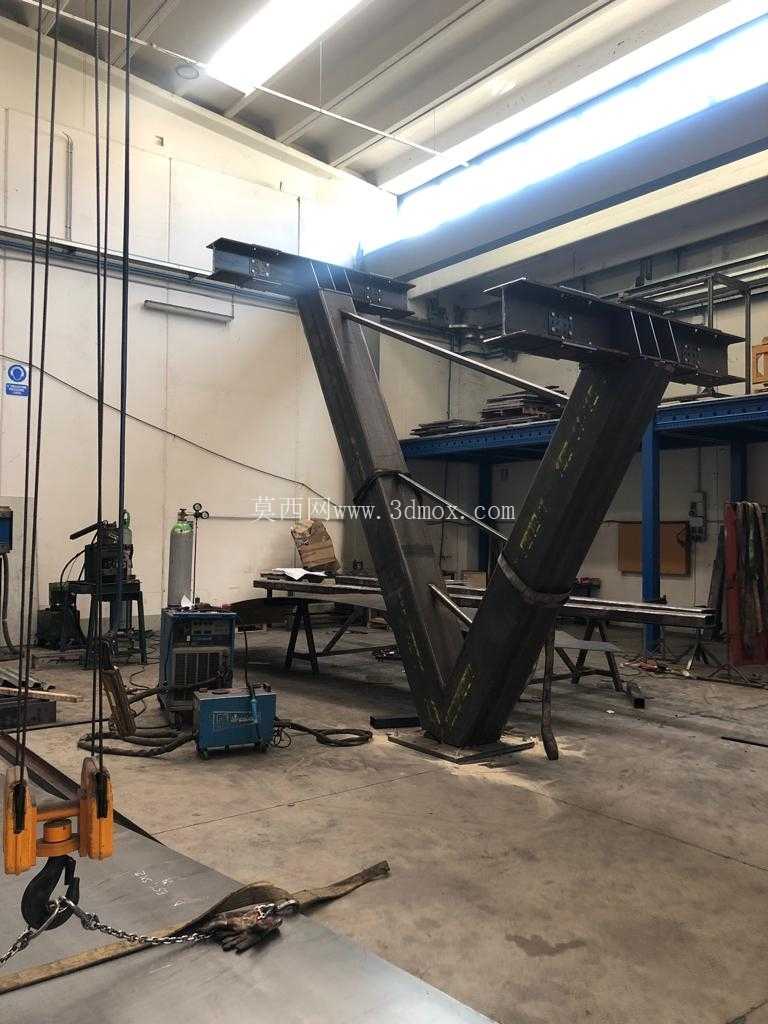

　　该构件为车间预制焊接成型的V型承重钢结构，主要应用于工业厂房附属设施搭建、重型设备配套支撑、户外大型景观钢结构受力节点等场景，作为核心传力构件承担竖向荷载与水平方向的分力传递，可适配多类需要斜向承重转换的钢结构装配场景，在预制钢结构施工环节中，这类成型构件可直接运抵现场完成装配，减少现场焊接的作业量与质量管控难度。构件主体采用HEB300规格的欧标H型钢作为主受力肢，两个斜向肢件呈V型对称布置，底部与基础预埋板焊接固定，顶部预留对接接口可与上部横梁或平台结构连接，辅材采用400x400x10规格的耐候考顿钢矩形管作为横向联系杆件，在两个主受力肢之间设置多道横向支撑，有效约束肢件的平面外变形，避免长细比过大导致的失稳问题。

　　从结构设计逻辑来看，V型的布置形式可将上部传递的竖向荷载通过两个斜向肢均匀分解为沿肢件轴向的压力，相比单斜撑结构受力更均衡，同时底部的展开宽度更大，构件自身的抗倾覆能力更强，无需额外设置过多的侧向辅助支撑即可完成独立安装定位。构件所有连接节点均采用满焊工艺，焊脚尺寸匹配母材厚度，焊接完成后对焊道进行打磨处理，消除应力集中点，考顿钢材质的选用可让构件在户外无涂装工况下形成稳定的氧化保护层，降低后期维护成本，适配户外露天使用的场景需求。

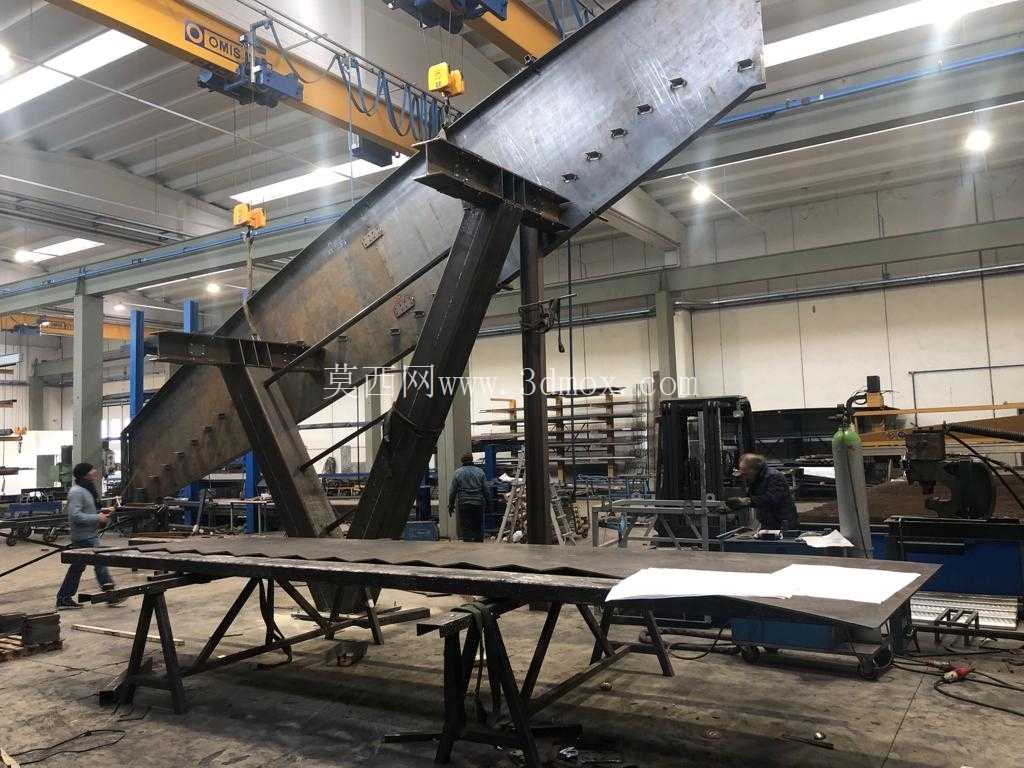

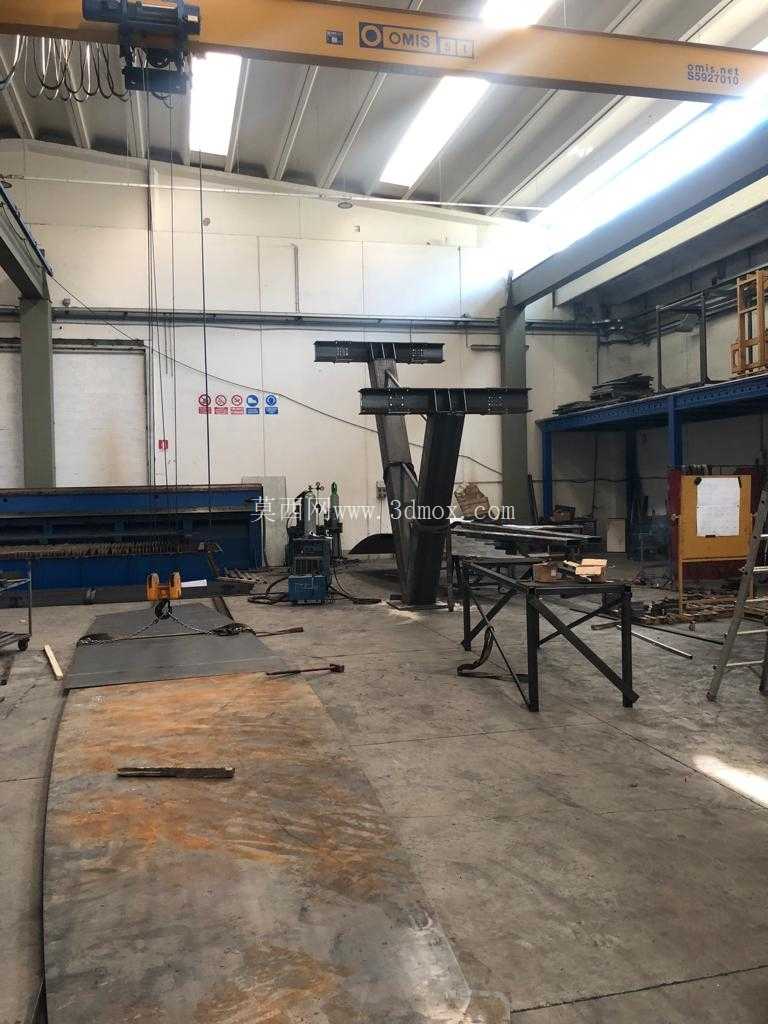

　　从安装边界来看，构件底部的两个支脚中心距根据受力计算确定，安装时需要保证基础预埋板的水平度偏差不超过千分之二，两个支脚的标高偏差控制在2mm以内，避免安装后出现附加内应力；顶部的对接端预留了螺栓连接孔位，可与上部的H型钢横梁通过高强螺栓完成拼接，拼接面做了铣平处理，保证传力的均匀性。横向联系杆的设置位置避开了主肢的焊缝区域，距离节点焊缝的距离满足钢结构设计规范中不小于200mm的要求，避免焊接热影响区的重叠对母材性能造成影响。在预制生产环节，该构件需要在专用的焊接工装台架上完成组对，先将两个主H型钢肢按照设计角度定位固定，再依次装配横向联系杆，组对过程中严格控制两个肢的夹角偏差，角度误差不超过0.5度，防止现场安装时出现对接错位。构件整体的表面处理根据使用场景可选择做防锈底漆涂装或是保留考顿钢的原始锈蚀质感，若用于室内工业设备支撑，可额外涂刷面漆适配车间的整体涂装要求，若用于户外景观类钢结构，则无需额外涂装，依靠考顿钢自身的耐候性能即可达到数十年的使用寿命。在受力性能方面，该构件可承受上部传递的数十吨级竖向荷载，同时可承受一定的水平风荷载或是设备运行产生的水平振动荷载，V型的结构形式让构件在两个方向都具备较好的刚度，不会在荷载作用下出现过大的侧向变形。

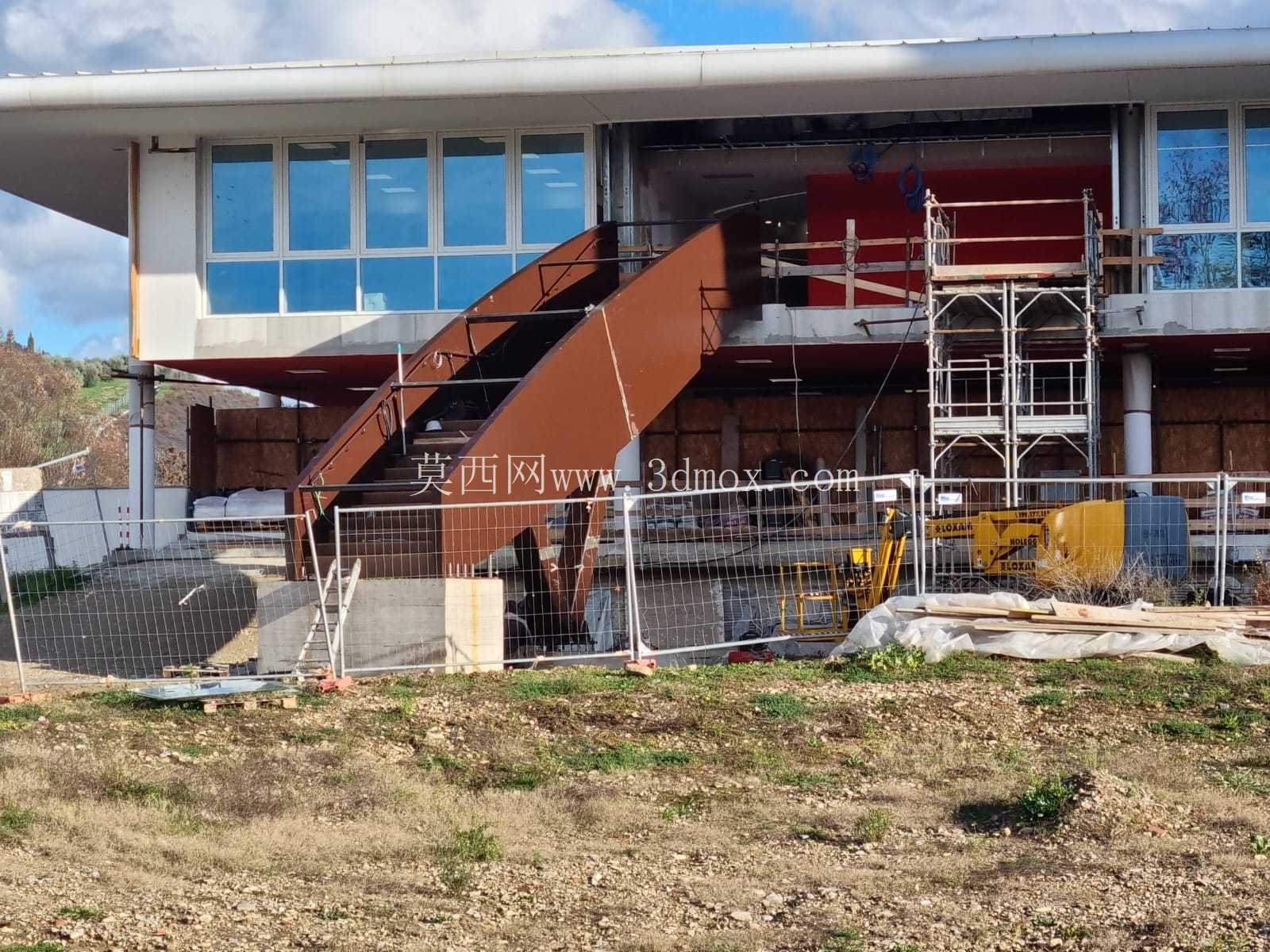

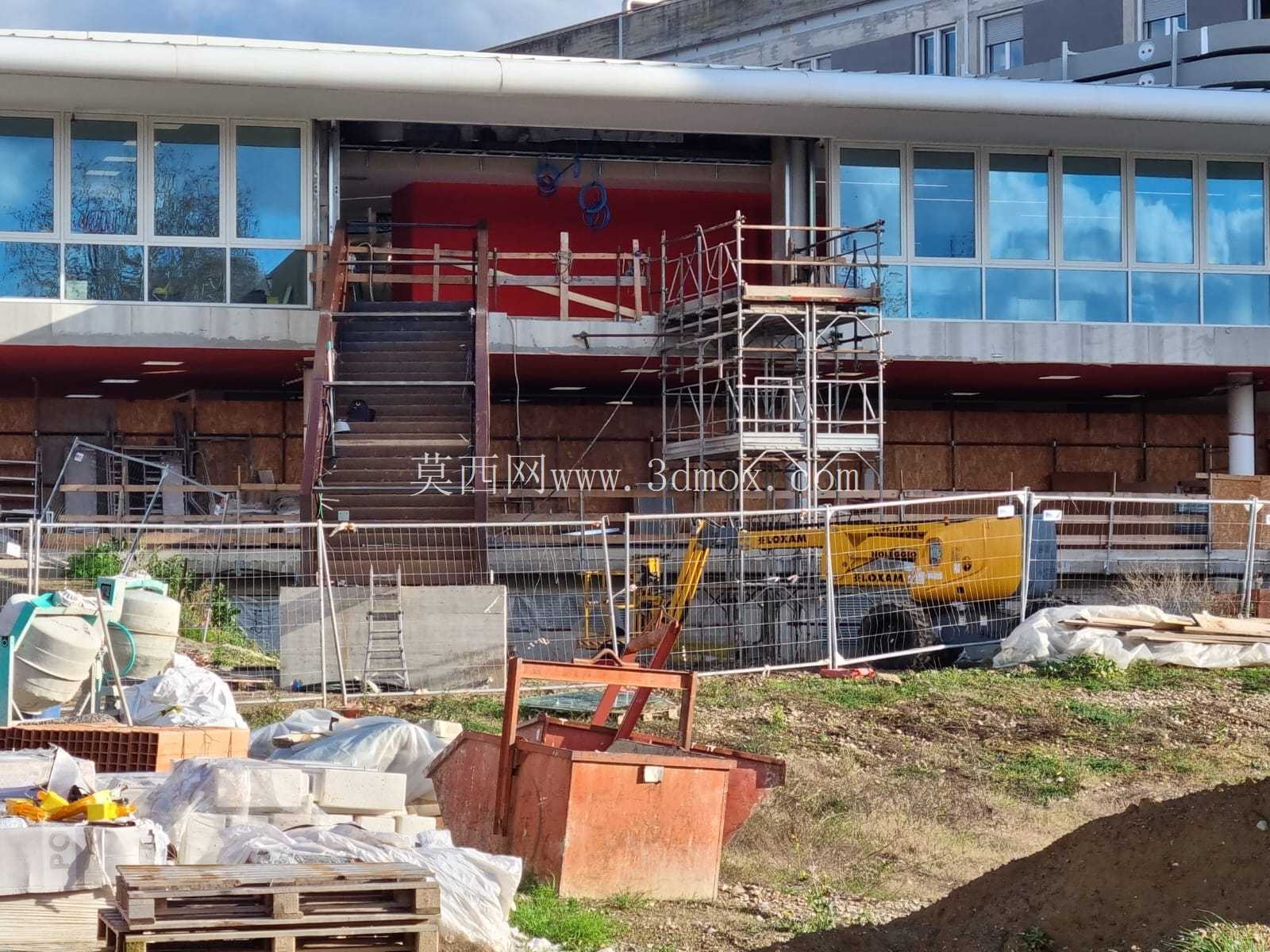

　　实际应用中，这类构件常被用于大型工业楼梯的支撑结构、高空设备的支架、户外大型标识牌的承重柱，或是大跨度钢结构屋面的局部支撑节点，相比传统的直柱加斜撑的结构形式，一体化焊接的V型构件安装效率更高，外观更简洁，受力路径更清晰，减少了现场的节点连接数量，也降低了节点失效的风险。设计过程中需要重点核算主肢的长细比、节点焊缝的抗剪强度、底部基础的抗拔与抗压承载力，同时考虑构件在运输过程中的刚度，避免运输途中出现变形，必要时可在两个支脚之间设置临时可拆卸的横向支撑，待现场安装完成后再拆除。
