卧式承压储液罐体结构设计

　　在化工、食品加工、市政水处理以及中小型集中供热系统的物料暂存环节，卧式承压储液罐体是应用频次极高的静设备品类，这类设备的三维建模精度直接决定后续管路对接、基础施工、运维检修的落地效率，本次呈现的卧式罐体结构完全围绕现场安装与工艺适配需求完成设计。从实际应用场景来看，这类罐体常被布置在车间边角、设备层平台或者厂区室外管廊侧，不需要过高的垂直安装空间，相比立式储罐更适配层高受限的厂房布局，可用于暂存常温或中温状态下的中性流体、工艺用水、换热介质或者低粘度成品物料，罐体本身的承压等级适配常规低压工艺系统，不需要额外做加厚壁板的特殊处理就能满足多数民用及轻工业场景的使用需求。

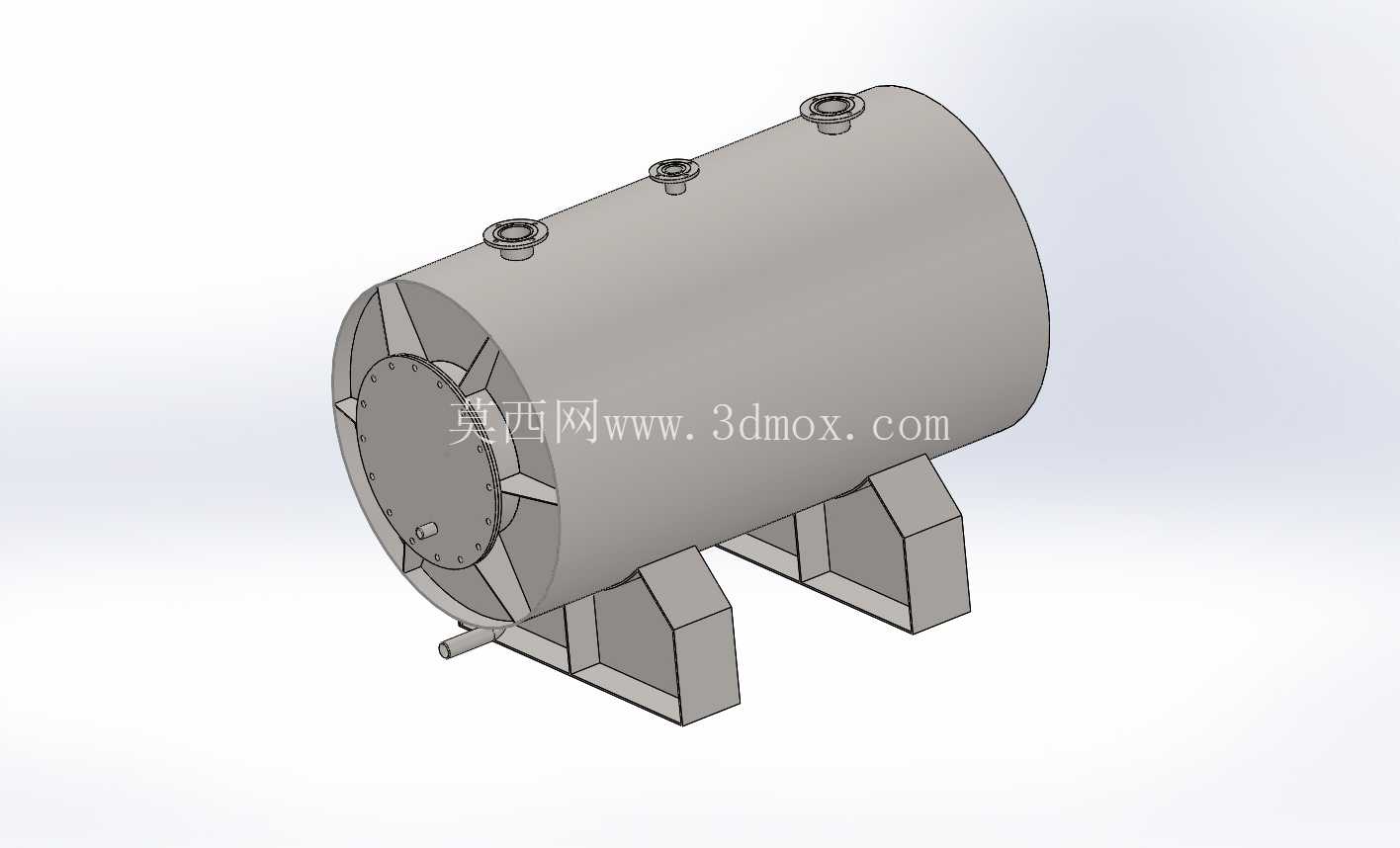

　　从功能特性来看，罐体采用标准椭圆形封头与圆柱形筒身焊接成型的结构，筒身顶部均匀布置三个不同通径的法兰接口，分别对应进料、排气、仪表安装的功能需求，位置排布避开了支座正上方的应力集中区域，方便现场操作人员站在罐体侧方完成阀门安装、仪表校准的操作；罐体一端的封头上设置了人孔结构，人孔周边采用加强筋补强，满足定期开罐检查、内部清理的进出需求，封头最下方预留了排污接口，可在停机检修时完全排空罐内残留介质，避免积液长期沉积造成罐壁腐蚀。两个鞍式支座采用钢板折弯焊接成型，支座与筒身的接触位置做了圆弧贴合处理，匹配筒身外径曲率，安装时可在支座与罐壁之间加装减震垫板，既可以分散罐体满液状态下的承重应力，也能抵消设备运行过程中因温度变化产生的微量形变位移，避免焊缝长期受交变应力出现开裂问题。

　　在设计思路层面，建模过程中优先保证各接口的安装空间余量，所有顶部法兰的中心距都预留了足够的扳手操作空间，不会出现阀门安装后互相干涉的问题；鞍式支座的底板开设有长圆形安装孔，适配现场基础施工的位置误差，不需要在安装阶段额外扩孔调整；筒身壁厚、封头厚度的取值参考低压容器的常规设计冗余，在满足强度要求的前提下控制整体重量，降低运输与吊装的成本。从安装边界来看，这类罐体的整体长度与直径比例控制在3:1左右，鞍式支座的间距按照筒身长度的0.6倍设置，保证满液状态下筒身的挠度在允许范围内，不会因为长期承重出现筒身下弯变形；安装时罐体整体需要向排污端预留千分之三的坡度，建模时已经将支座高度差做了对应调整，现场安装不需要额外加垫调整坡度；所有外接法兰的压力等级统一匹配常规PN10标准，可直接对接同等级的工业管路，不需要单独配置转换接头。

　　建模过程中对所有焊接位置都做了焊缝示意，包括筒身纵缝、环缝、封头与筒身的对接缝、支座与筒身的角焊缝，方便后续出工程图时直接标注焊接要求；人孔的紧固件排布完全按照标准法兰的孔位设置，可直接采购标准件完成装配，不需要单独加工非标紧固件。考虑到现场运维需求，罐体顶部的接口位置预留了安装操作平台的连接点位，后续加装护栏、爬梯时不需要在罐壁上额外焊接支架，避免破坏罐壁的防腐层与承压结构。整体结构没有冗余的复杂设计，所有部件都围绕实际使用需求设置，既满足工艺功能要求，也兼顾了加工制造、运输安装、后期运维全流程的便利性，可直接作为同类型储罐设计的参考模型，也能用于厂区布局规划、管路系统碰撞检查的三维装配场景。
