载货电梯导向滚轮结构三维设计

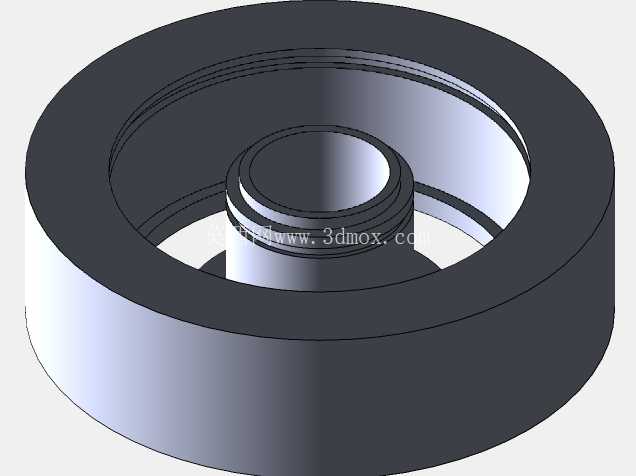

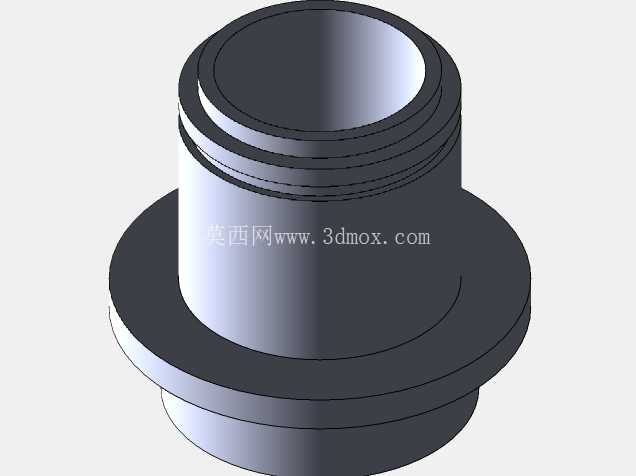

　　在载货电梯的运行系统中，导向滚轮是承担轿厢沿导轨平稳运行的核心承载部件，区别于乘客电梯的导向轮，载货场景下的导向部件需要承受更大的偏载、冲击载荷，同时要适配货梯频繁启停、重载装卸的工况，避免运行过程中出现卡滞、晃动、异响等问题，直接影响货梯的运行精度与使用寿命。这款导向滚轮采用同轴阶梯式轮毂设计，外圈为大直径的轮体承载面，中心设置多级阶梯状的轴孔安装位，轮体与轮毂之间采用环形镂空的辐板结构，在保证整体结构强度的前提下尽可能降低部件自重，减少电梯运行过程中的惯量冲击。

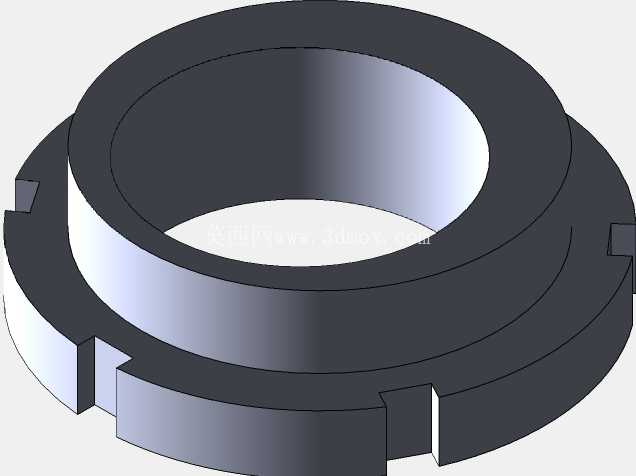

　　从结构设计逻辑来看，轮体外缘预留了与导轨面接触的环形工作面，工作面的宽度经过载荷校核，能够在额定载重下保持足够的接触面积，降低单位面积的接触应力，减少长期运行后的磨损量；中心阶梯轴孔的设计是为了适配不同规格的安装轴与轴承组件，多级台阶可以分别承担轴承定位、轴向限位、密封件安装的功能，不需要额外加装轴套类零件就能完成装配，减少装配环节的累计误差。轮体的环形镂空区域并非简单的减重设计，镂空的径向宽度经过受力仿真验证，在承受1.5倍额定偏载的情况下，辐板位置的最大变形量控制在0.02mm以内，不会因为重载出现轮体变形导致的导轨卡滞问题，同时镂空结构也能减少滚轮转动过程中的风阻，降低高速运行时的气流噪音。

　　从安装边界来看，这款滚轮的轴向总厚度适配常规货梯导轨架的安装间隙，外圈直径匹配89型货梯导轨的导向间距，中心轴孔的最小直径适配常用的深沟球轴承安装尺寸，安装时只需要将轴承压入中心阶梯孔，通过轴肩完成轴承内圈的定位，外圈与轮体过盈配合，不需要额外设计复杂的锁紧结构，装配工序简单，后期维护更换时也能快速拆装。在实际应用场景中，这类导向滚轮主要安装在载货电梯的轿厢架上下梁两侧，以及对重架的对应位置，沿着T型导轨的工作面滚动，限制轿厢在水平方向的位移，保证轿厢在升降过程中始终保持垂直运行状态，尤其是在装卸货物时，叉车进出轿厢带来的横向冲击力会直接作用在导向滚轮上，这款滚轮的实心轮缘设计能够有效吸收瞬时冲击，避免冲击力传递到导轨架造成结构变形。

　　设计过程中针对货梯的使用场景，特意加大了轮缘的厚度，相比普通乘客电梯的导向轮，轮缘的径向厚度提升了30%，能够承受更频繁的局部挤压，同时轮毂位置的多级台阶可以适配不同厚度的防尘密封盖，在工厂、仓库这类多粉尘的使用场景下，能够阻挡粉尘进入轴承内部，延长轴承的润滑周期，减少维护频次。轮体的各段同轴度公差控制在0.01mm以内，保证滚轮转动时的径向跳动量处于极小范围，避免电梯运行过程中出现周期性的晃动，提升载货运行的平稳性，即使运输精密设备类的货物，也不会因为滚轮的跳动造成货物颠簸。从结构细节来看，轮体工作面没有设计额外的导向槽，采用平直面接触的形式，能够适配不同磨损程度的导轨面，即使导轨长期运行出现轻微的不均匀磨损，平直面的滚轮也能保持稳定的接触，不会因为槽型匹配问题出现卡滞；中心轴孔的端面预留了均匀分布的螺纹孔位，可以安装止动垫片，防止轴承在长期正反转运行过程中出现外圈转动的问题，保证连接的可靠性。
