全地形沙滩车钢管车架结构设计

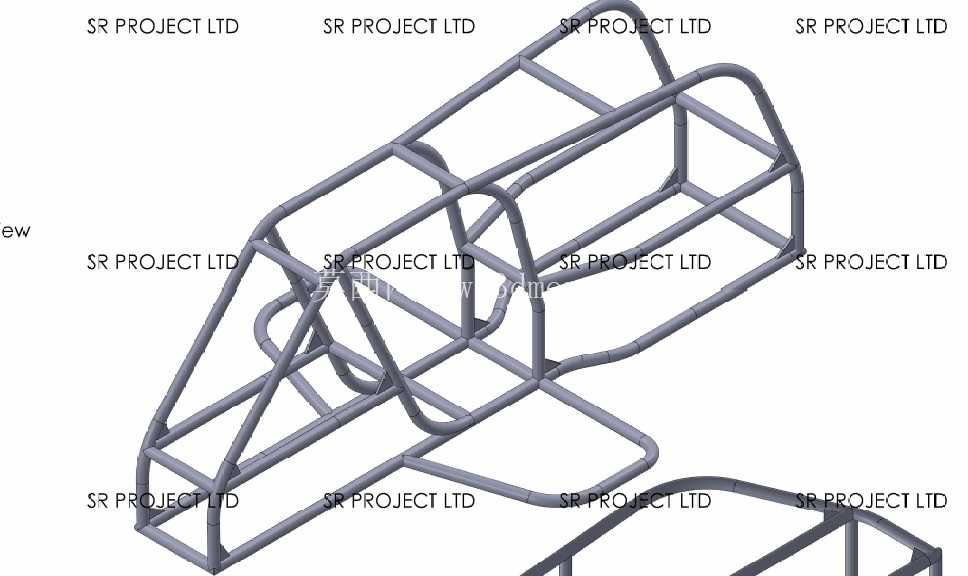

　　这款全地形车车架采用空间钢管桁架式结构，是ATV整车的核心承载基体，所有行走系统、动力总成、操控部件、覆盖件都需要依托该框架完成安装定位，同时承担越野工况下的冲击载荷、扭转力矩与动态交变受力，是非道路越野车辆底盘设计中最核心的结构件。从实际应用场景来看，这类车架主要适配小型单人/双人全地形沙滩车，可覆盖林间穿越、沙地骑行、山地作业、户外休闲越野等多种非铺装路面使用场景，相比普通两轮摩托车，四轮布局的ATV依托该桁架车架可获得更高的侧向稳定性，能承受更大的落地冲击与路面颠簸载荷。

　　从设计思路上看，整个框架没有采用焊接集成的一体式硬连接结构，所有支撑管件均通过空间坐标定位预留了装配接口，管件之间的连接节点均做了圆弧过渡处理，避免直角弯折带来的应力集中问题。主环结构采用大管径弯管成型，构成乘员舱的核心防护边界，前部延伸出的管架用于固定前悬挂、转向机构与前轮总成，后部延伸段用于安装动力单元、后摇臂连接座与后轮悬挂系统，上部的管架结构则用于固定座椅、油箱与操控把手组件。整个车架的受力传递路径经过优化：前轮受到的地面冲击通过前悬挂安装座传递到前部斜向支撑管，再分散到主环两侧的纵向主梁；后部动力输出与后轮冲击通过后安装座传递到后部横向连接管，再沿纵向管架分散到整个框架，乘员区域的载荷则通过底部的横向支撑管均匀分散到两侧主梁，避免局部应力过大导致的管件变形或开裂。

　　从安装边界与尺寸适配来看，车架前部预留的前悬安装点位间距符合小型ATV的通用轮距设计要求，转向柱安装位的倾斜角度经过人体工程学校核，匹配常规骑行姿态下的把手操作高度；中部乘员舱的横向宽度预留了单人座椅的安装空间，两侧的管架高度刚好构成腿部防护的边界，不会干涉骑行时的腿部动作；后部动力安装位的尺寸适配小型卧式发动机的安装布局，后摇臂连接轴的同轴度经过设计校核，保证后轮摆动时不会出现卡滞或偏磨问题。车架底部的横向支撑管采用等间距排布，既可以作为脚踏的安装基体，也能在车辆托底时承担地面的刮擦冲击，保护底部安装的管路与部件。

　　从功能特性上看，这种无焊接预留支撑的桁架结构，一方面降低了小批量试制阶段的加工难度，不需要制作复杂的焊接工装就可以完成管件的定位组装，后期维护时也可以单独更换受损的管件，不需要整体切割更换车架；另一方面空间桁架结构相比板式车架拥有更高的强度重量比，在保证整体抗扭、抗弯强度的前提下，有效降低了车架自重，有助于提升整车的动力表现与越野通过性。车架的管架走向充分考虑了后续覆盖件的安装需求，所有外露的管节点都预留了覆盖件安装的固定点位，不需要后期额外钻孔焊接支架，避免破坏管件本身的结构强度。同时整个乘员舱的主环结构符合越野车辆的被动防护要求，在车辆发生侧翻时，顶部的弯管结构可以形成有效的防护空间，避免乘员受到直接挤压。

　　在实际建模过程中，所有管件的弯曲半径都符合常规弯管设备的加工能力范围，没有出现过小弯折半径导致的管件起皱或开裂问题，管件之间的连接间隙控制在装配公差允许的范围内，既保证组装时的配合精度，也给后续的焊接或螺栓连接预留了足够的操作空间。车架的整体离地间隙设计符合全地形车的通过性要求，底部管架的最低点高度足够应对非铺装路面的石块、坑洼障碍，减少托底概率。
