电动机配套安装固定支撑支架结构

项目分类:电动机 发布时间:2024-12-23 ID:862579
  • 电动机配套安装固定支撑支架结构
  • 电动机配套安装固定支撑支架结构
  • 电动机配套安装固定支撑支架结构
  • 电动机配套安装固定支撑支架结构
  • 电动机配套安装固定支撑支架结构
  • 电动机配套安装固定支撑支架结构
  • 电动机配套安装固定支撑支架结构
  • 电动机配套安装固定支撑支架结构
  • 电动机配套安装固定支撑支架结构

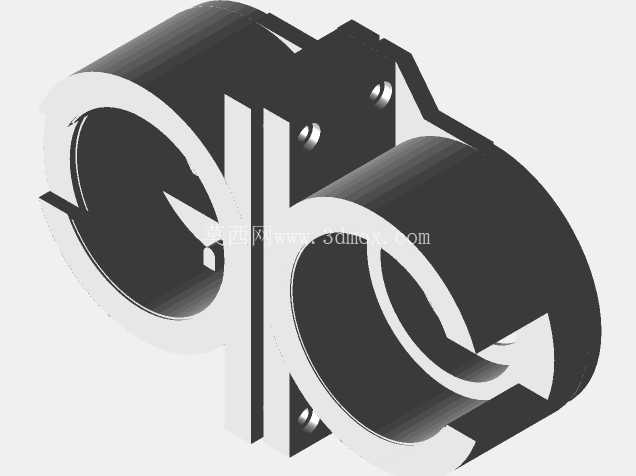

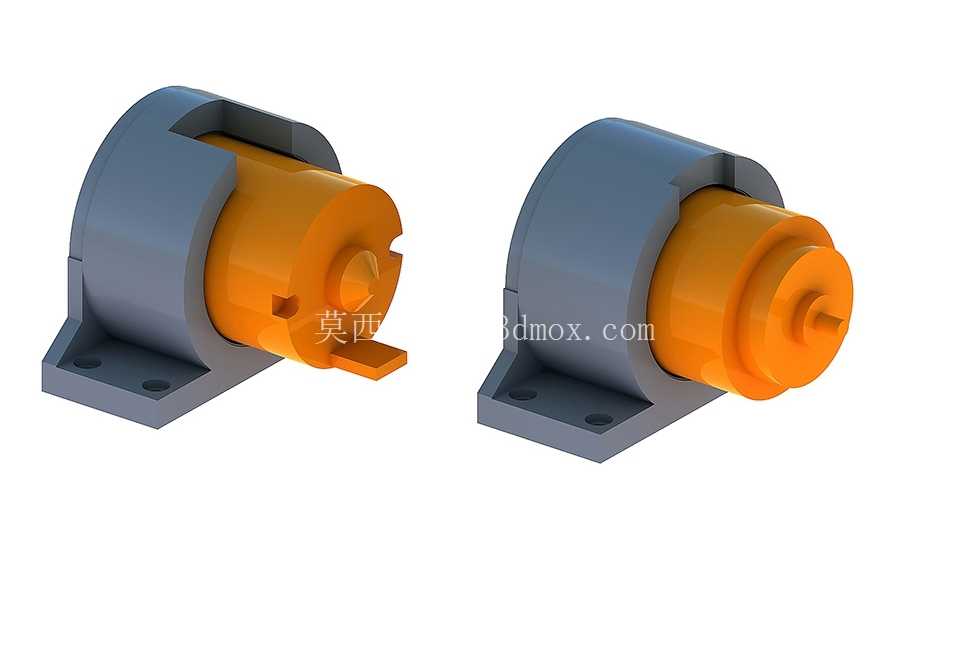

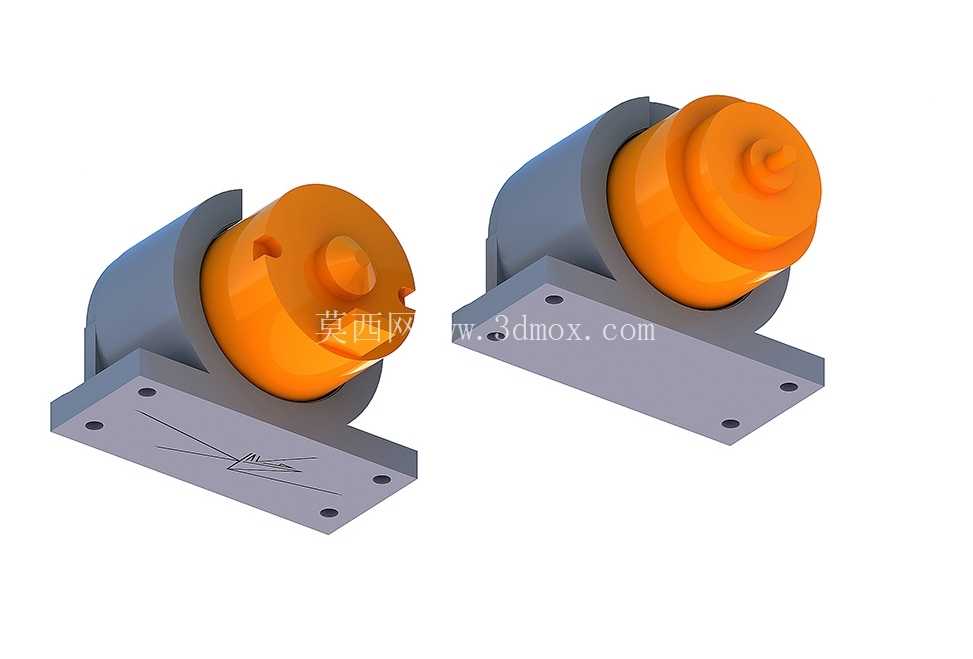

  在小型动力传输、桌面级实验装置、轻工自动化输送模组这类对动力单元安装稳定性有基础要求的场景里,电动机的固定支架从来不是随便凑个钣金件就能应付的结构,很多新手做结构设计时容易忽略支架与电机本体的配合公差,最后装上去出现轴系不对中、运行震松地脚螺栓的问题,反而拖了整个设备的调试进度。这款支架的结构设计完全贴合配套小型电动机的外轮廓弧度,没有采用常见的直角折弯钣金拼接形式,而是做了一体化的半包覆承托结构,筒状的承托腔体内径和电机定子外壳的外径做了小间隙过渡配合,装配时不需要额外加调整垫片就能保证电机轴线和安装基准面的平行度,能省去不少现场配装的修配工作量。

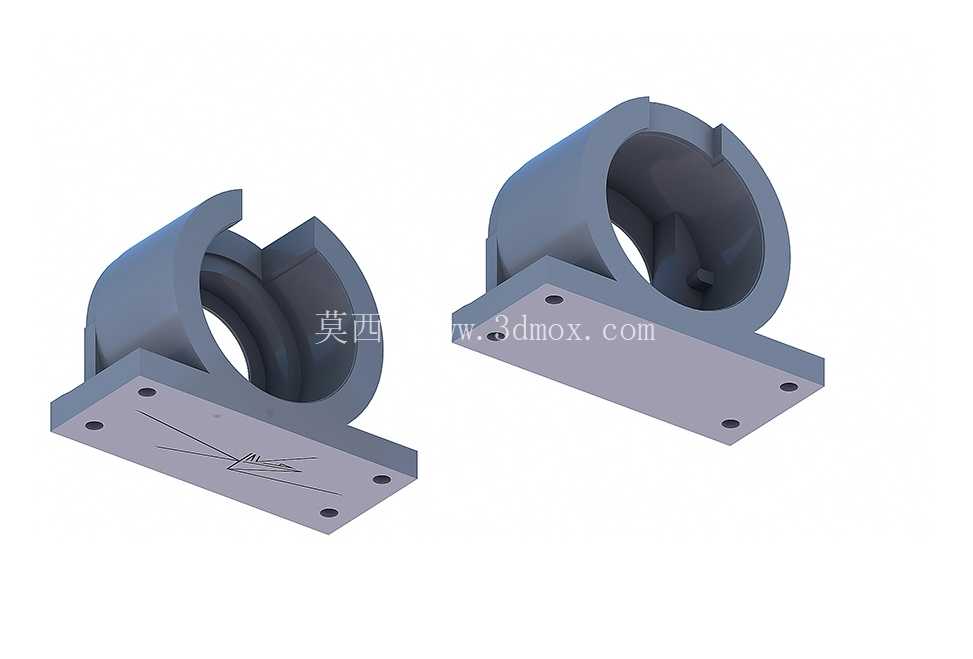

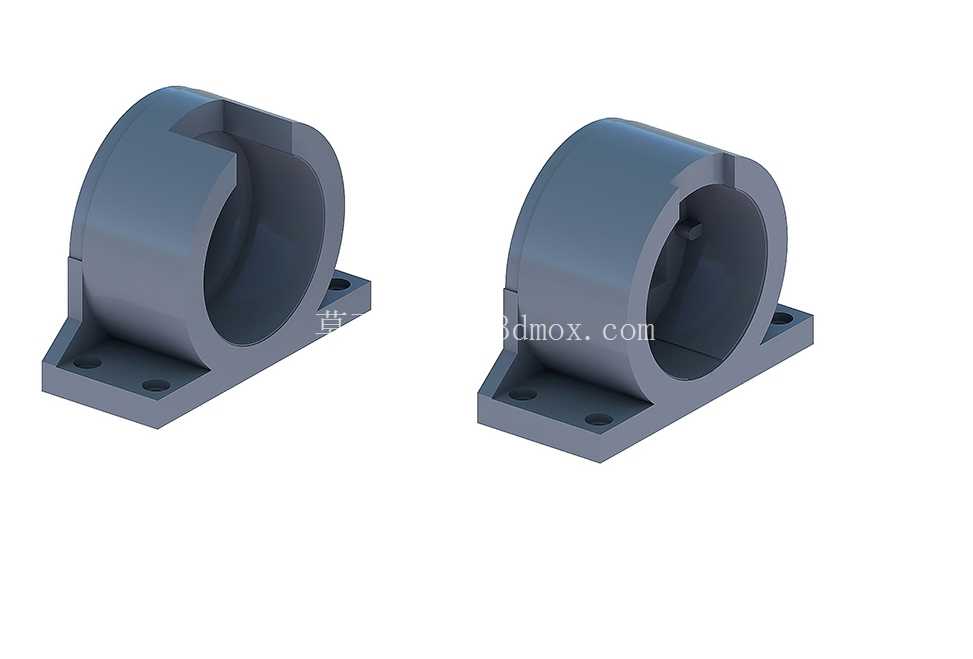

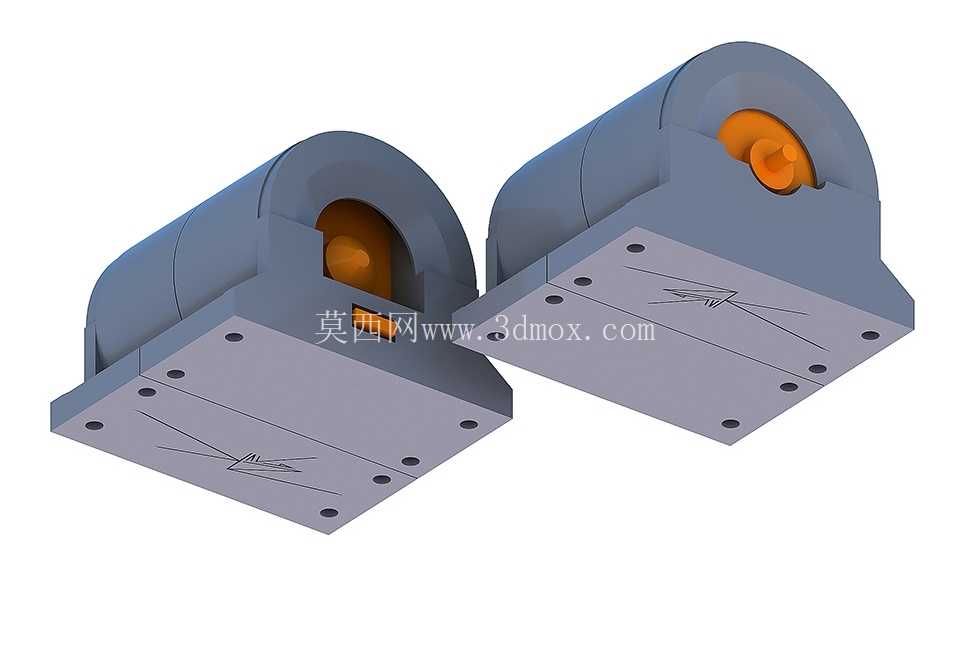

  从安装边界来看,支架底部的安装法兰做了下沉式的地脚螺栓孔设计,四个安装孔的孔位间距按照常规小型动力单元的安装模数做了适配,孔边预留了足够的扳手操作空间,不管是装在铝型材框架的台面上,还是固定在钢板焊接的设备机座上,都不需要额外加工让位槽,螺栓可以直接从上方穿入锁紧,日常维护拆换电机的时候也不用把周边相邻的构件全部拆掉,维护可达性做的比较到位。支架侧面预留的出线槽位置刚好对应电机接线盒的出线方向,不会出现电源线被支架棱边磨破绝缘层的隐患,承托腔体的端部做了限位挡边,电机装入后轴向不会出现窜动,不需要额外加装轴向定位顶丝,靠腔体和端盖的贴合面就能实现轴向定位,减少了装配时的零件数量。

  很多做小型设备开发的工程师在选电机固定件的时候,总觉得支架是非标件要自己重新画,其实这类标准化的配套支架只要匹配好电机的外径、轴伸长度、安装孔位参数,完全可以直接复用,能省掉不少建模和出工程图的时间。这款支架的壁厚做了等厚度设计,不管是做3D打印打样验证,还是开模做注塑件、或者做铝合金压铸量产,都能很好的控制成型缺陷,不会出现壁厚不均导致的缩痕、填充不满的问题。底部的加强筋从安装法兰面一直延伸到筒体承托部分,在不增加整体壁厚的前提下提升了支架的刚性,电机满负载运行的时候,支架不会出现共振变形,能保证输出轴的传动精度,不管是连同步带轮做输送传动,还是连联轴器做扭矩输出,都能保证轴系的同轴度要求。

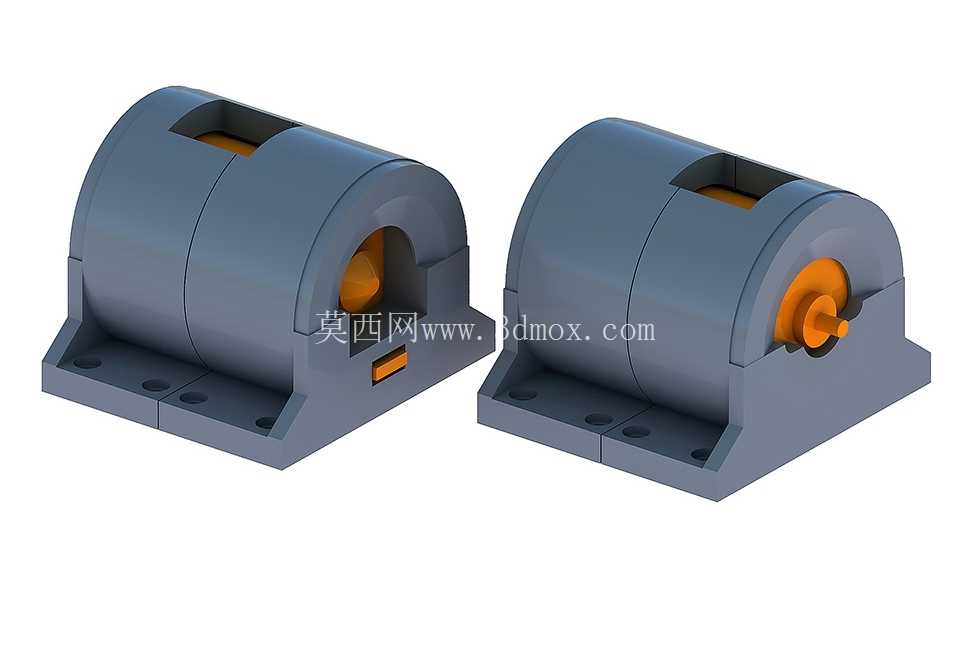

  实际应用里,这类支架还常常用在教学实验台的电机模块、小型风扇动力单元、桌面级传送带的驱动端,因为半包覆的结构本身就能对电机外壳起到一定的防护作用,避免日常操作时杂物碰到电机外壳影响散热,也能减少操作人员误触转动部件的风险。设计的时候没有做多余的装饰性结构,所有的结构特征都是服务于安装固定、定位、防护的实际功能,棱边都做了小尺寸的倒角处理,不会出现锐边割手的问题,装配的时候也更容易对准电机的装配位置,不会因为棱角的干涉导致电机装不到位。从建模逻辑来看,整个支架的特征都是基于安装基准面做的参数化关联,如果后续需要适配不同功率、不同外径的同系列电机,只需要修改筒体内径、安装孔间距这几个核心参数就能快速衍生出适配的型号,不需要重新搭建整个模型的特征树,能大幅提升系列化设计的效率。
