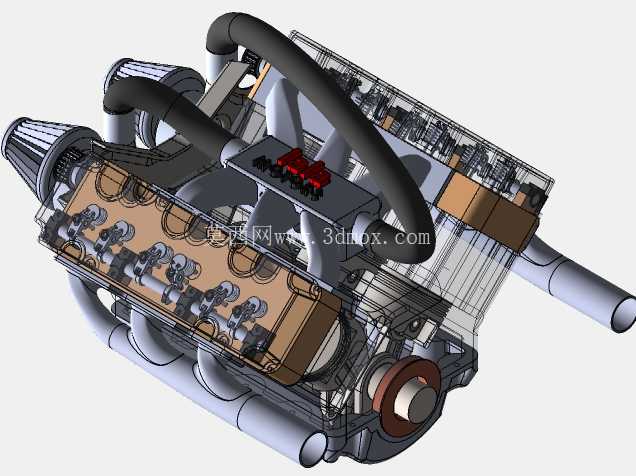

这款V型六缸动力装置的结构设计,首先要兼顾乘用车前舱的横向安装边界,采用60度夹角的气缸排布方案,能在保证六缸做功平顺性的前提下,将整机横向宽度控制在合理区间,避免与前舱悬架塔顶、冷却模块发生安装干涉。从实际应用场景来看,这类动力单元多用于中高端乘用车、轻型商用车辆以及小型工程动力机组,相比直列六缸结构,V6布局的整机长度更短,曲轴轴向尺寸压缩后,能给传动系统、排气后处理装置留出更多布置空间,同时整机重心更低,对车辆前轴载荷分配更友好,能优化整车操控表现。

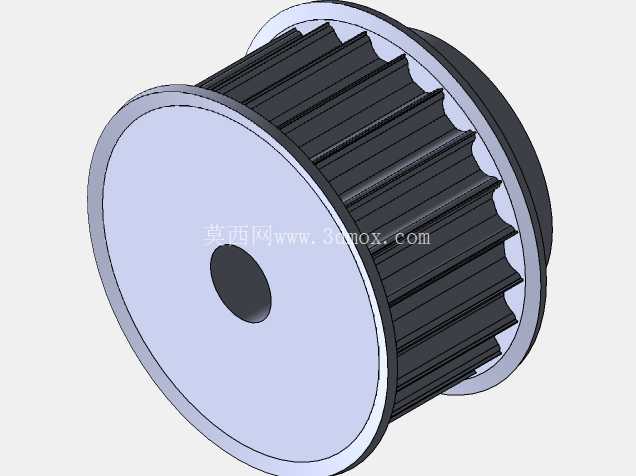

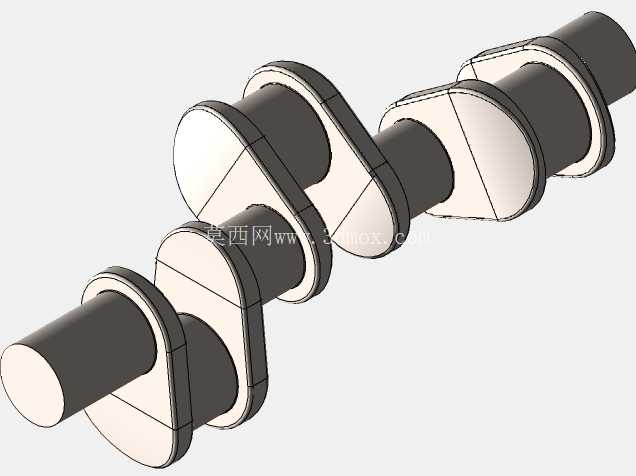

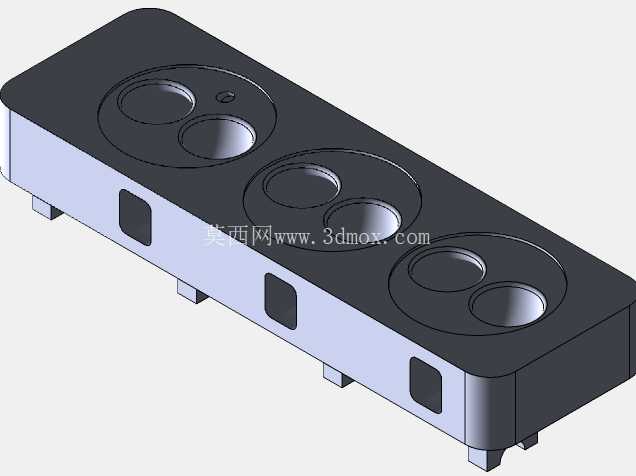

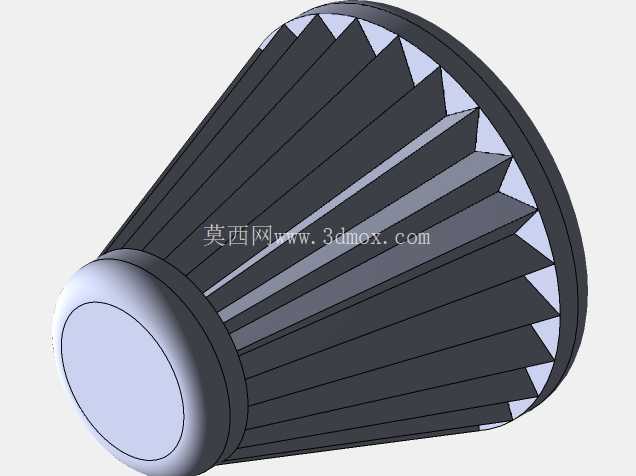

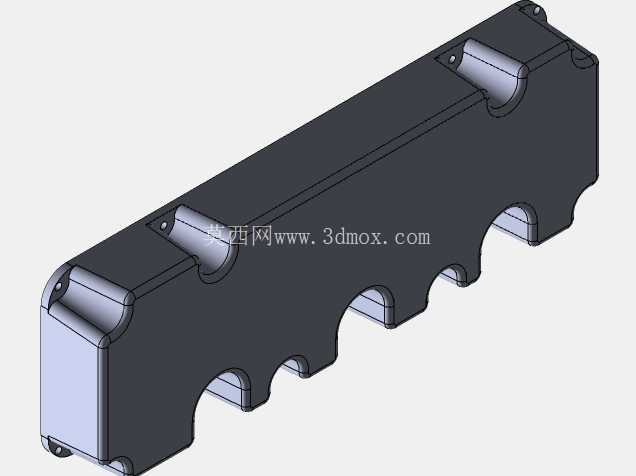

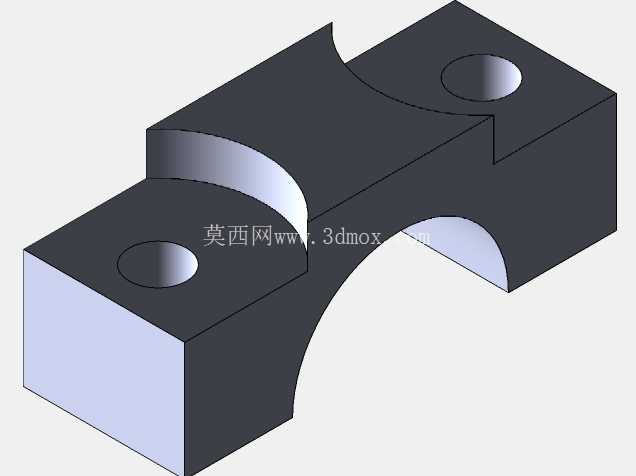

在功能特性层面,模型完整还原了V6发动机的核心做功与附属结构:两侧气缸盖集成了进排气道布局,每侧三缸的进排气歧管走向经过空间避让校核,进气侧预留了节气门、空气滤清器的安装接口,排气歧管的弯曲弧度充分考虑排气顺畅度与三元催化器的安装位置,避免排气背压过高影响动力输出。曲轴部分采用全支撑结构设计,每个连杆轴颈对应两侧气缸的连杆安装位,平衡块的排布经过配重校核,能抵消六缸做功过程中的一阶、二阶往复惯性力,减少整机运行时的振动传递,曲轴前端预留了皮带轮安装位,可驱动水泵、发电机、空调压缩机等前端附件,后端则匹配飞轮安装法兰,与离合器、变速箱输入轴对接传递动力。

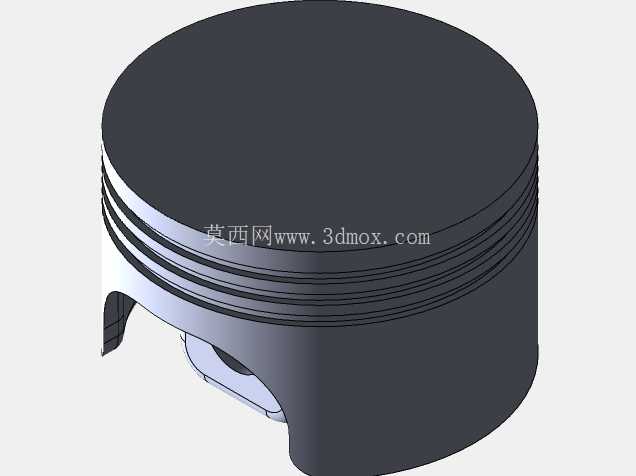

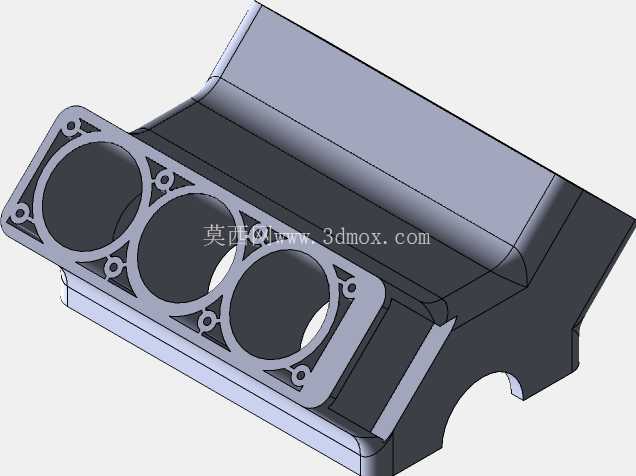

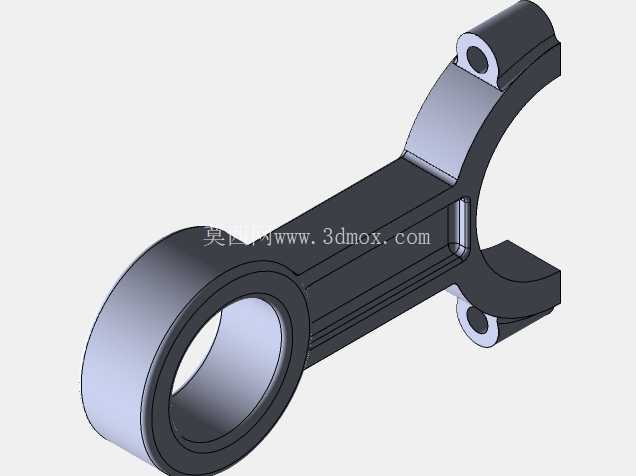

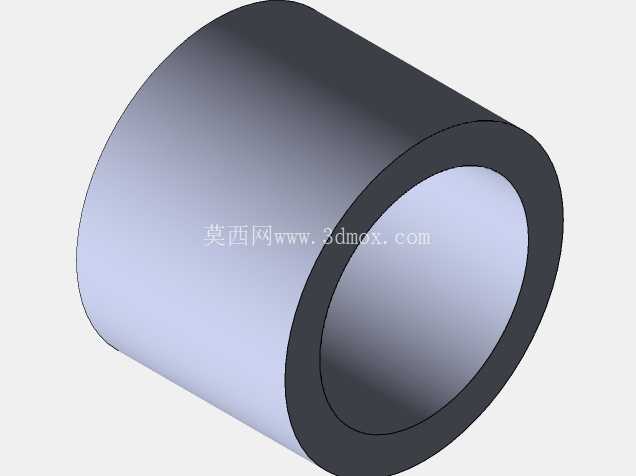

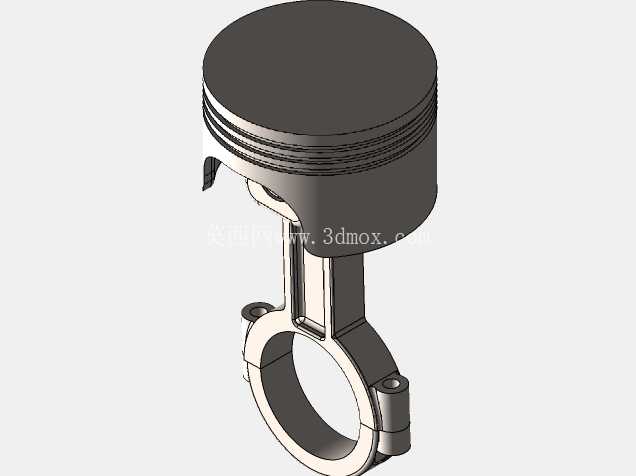

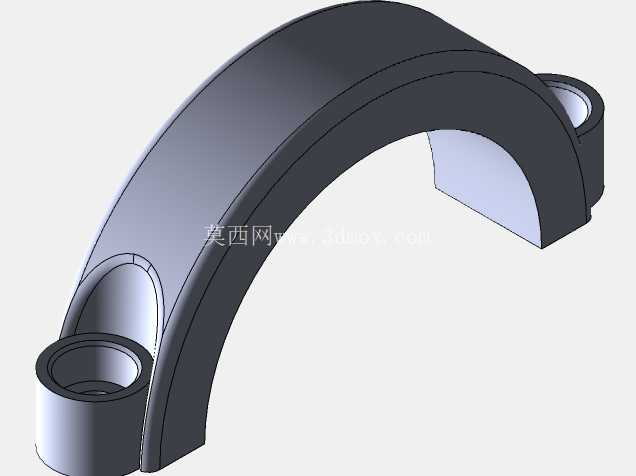

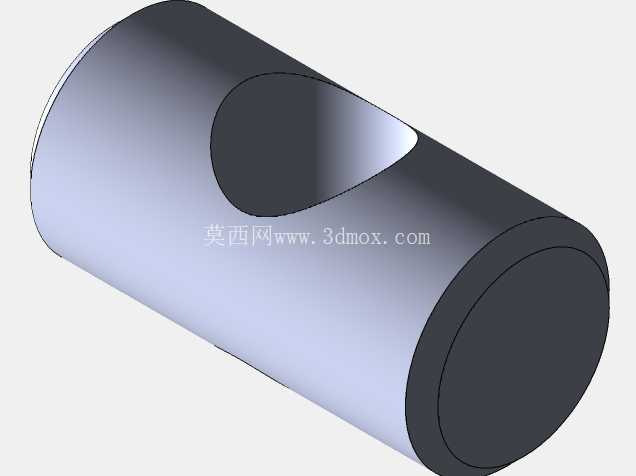

设计过程中首先确定的是气缸中心距参数,这个尺寸直接决定了整机的长度与刚度,既要保证气缸壁有足够的冷却水道空间,避免缸筒受热变形,又要控制整机长度不超出安装边界。活塞与连杆的结构做了运动干涉校核,活塞在上止点、下止点位置时,连杆摆动角度控制在合理范围内,不会与气缸套内壁发生碰擦,活塞顶部的燃烧室凹坑形状匹配气缸盖的气门布局,预留了气门下沉空间,避免活塞运动到上止点时与进排气门发生碰撞。缸体部分采用龙门式结构设计,曲轴箱的刚度足够承受做功过程中的爆发压力,缸体内部布置了完整的润滑油道与冷却水道,润滑油道从主油道分别通向曲轴主轴颈、连杆轴颈、凸轮轴轴颈以及配气机构部件,保证各摩擦副的润滑供给,冷却水道则围绕气缸套、燃烧室周边布置,能及时带走做功过程中产生的热量,避免整机过热。

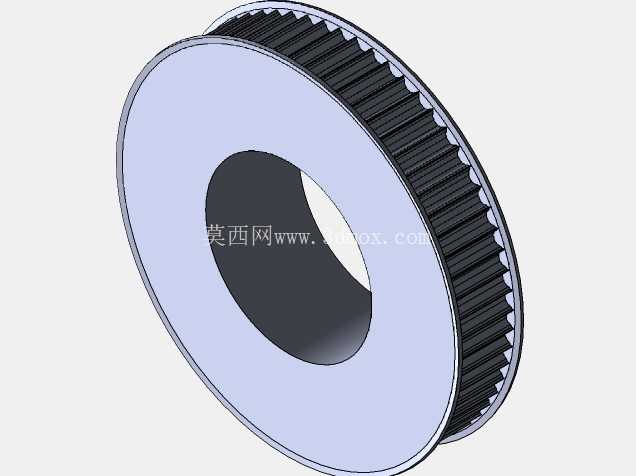

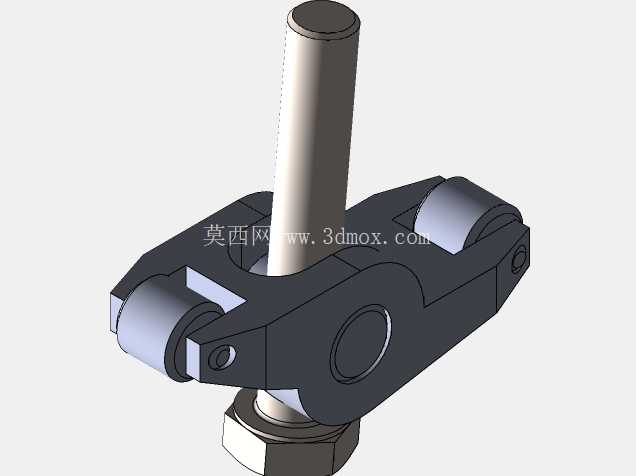

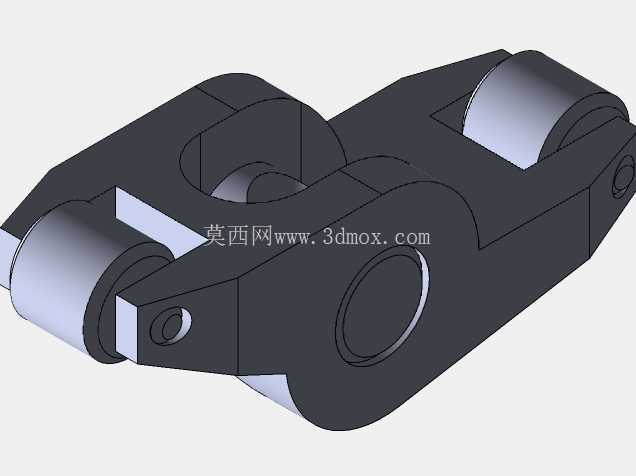

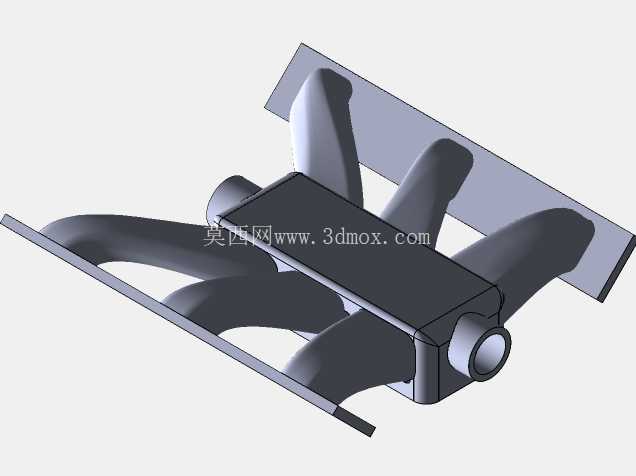

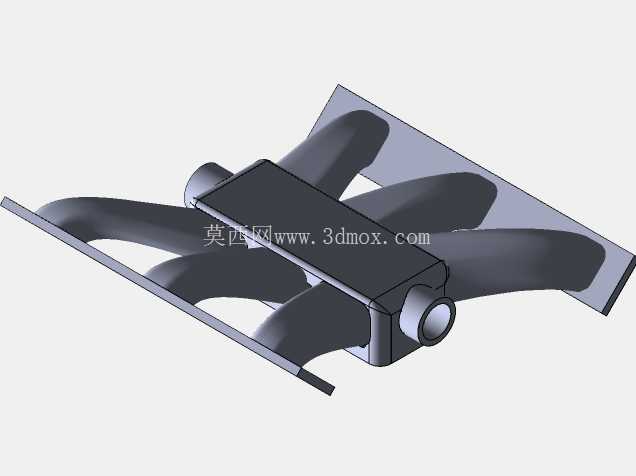

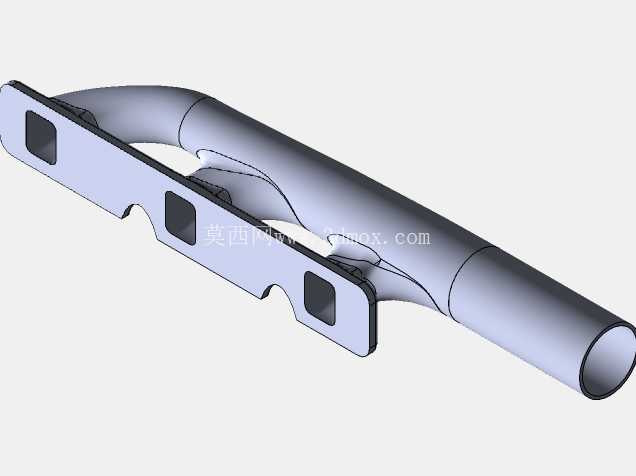

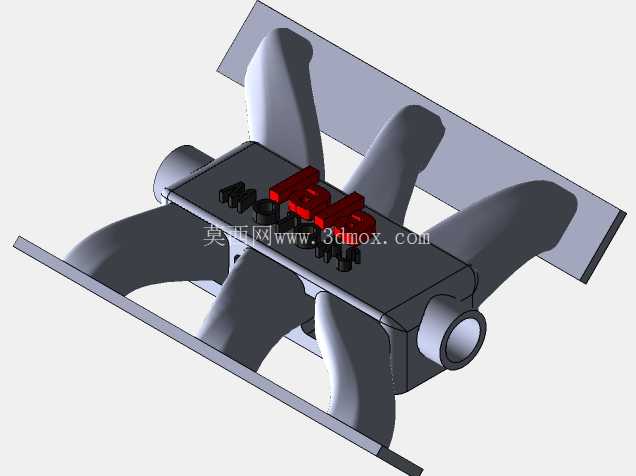

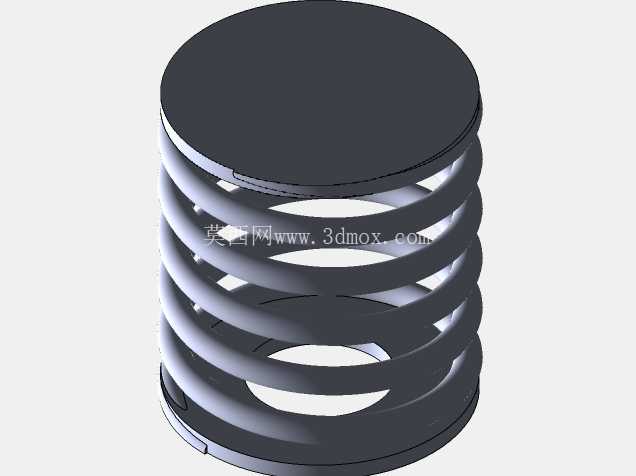

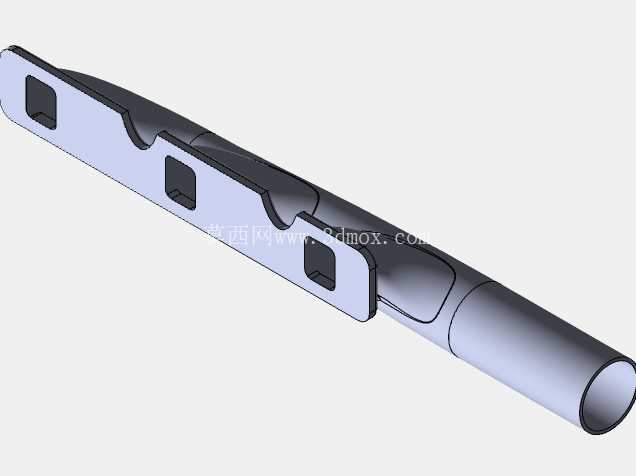

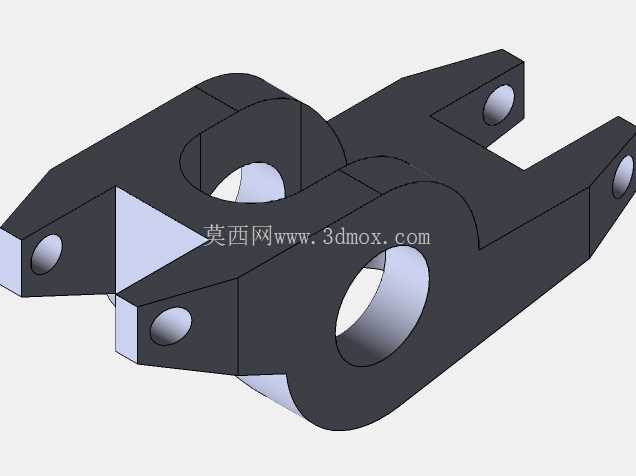

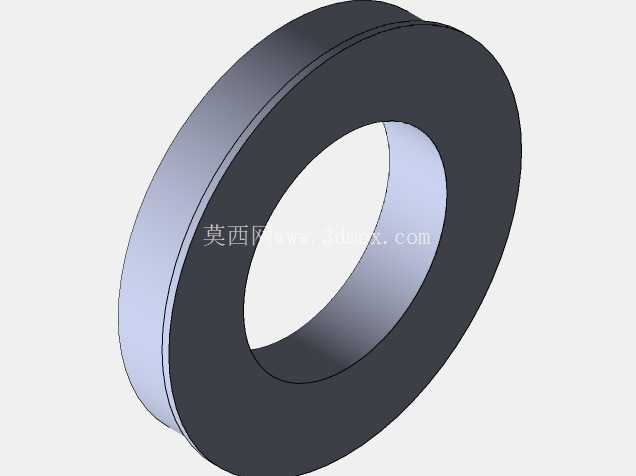

配气机构部分还原了顶置凸轮轴的结构布局,凸轮轴通过正时机构与曲轴前端连接,传动比严格匹配2:1的四冲程做功逻辑,保证进排气门的开闭时机与活塞运动位置精准对应。气门弹簧的安装位、气门油封的结构都做了细节还原,摇臂或挺柱的安装位置经过空间校核,不会在气门运动过程中与周边部件发生干涉。进气系统的进气歧管采用谐振腔设计思路,能优化不同转速下的进气效率,提升中低转速区间的扭矩输出,节气门安装在进气总管位置,预留了电子节气门的执行器安装空间,可匹配整车电控系统的油门控制逻辑。排气系统的歧管汇合角度充分考虑排气脉冲的利用,能借助排气惯性提升气缸的扫气效率,同时排气出口的法兰位置匹配常见的三元催化器安装尺寸,方便后续后处理装置的对接。

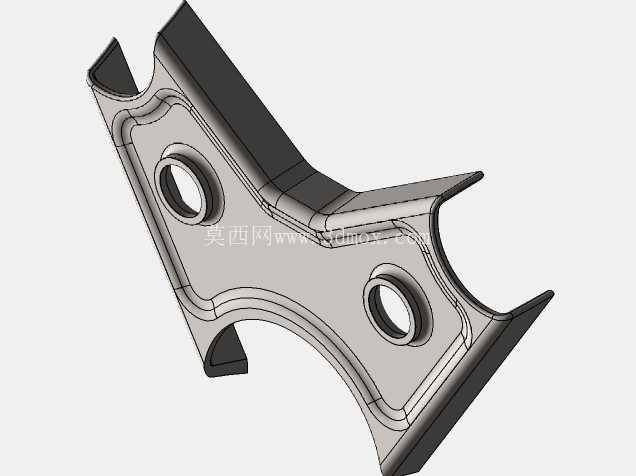

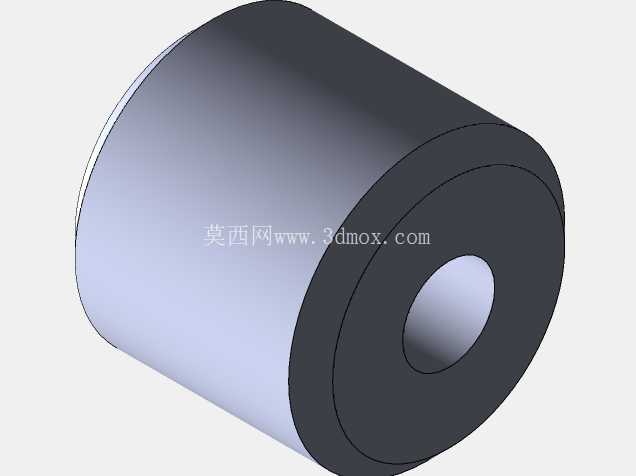

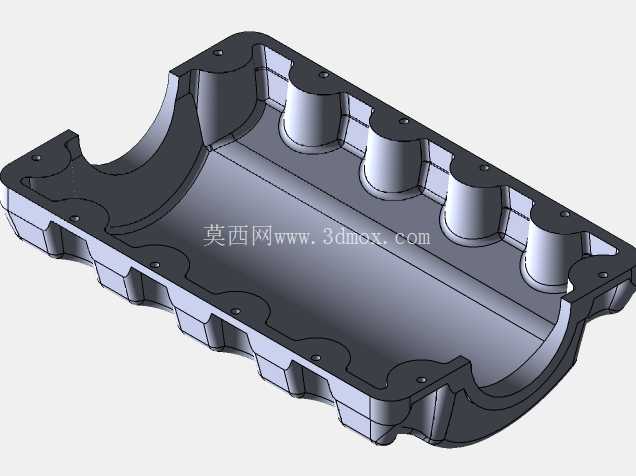

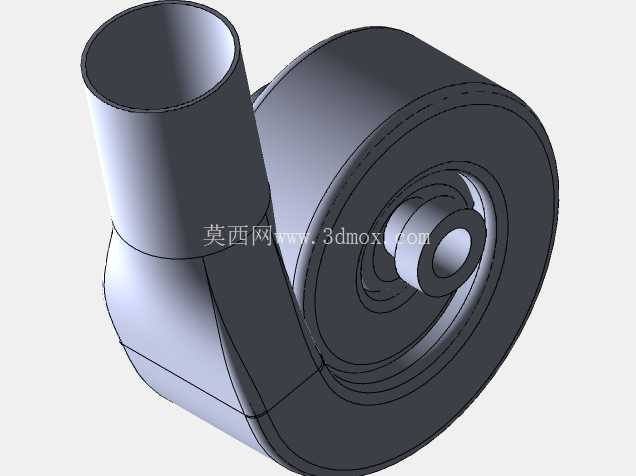

整机的安装悬置位置做了明确的结构预留,三个悬置点分别布置在缸体前端两侧与变速箱对接端,悬置安装面的平面度、螺栓孔位置都符合整车安装的通用标准,能保证动力总成安装后的定位精度,减少运行过程中的振动传递到车身。油底壳位于缸体最下方,采用深浅合适的储油结构,既能储存足够量的润滑油,又能避免车辆在加减速、转弯工况下润滑油吸入口暴露,导致机油泵吸空引发润滑故障,油底壳底部预留了放油螺栓安装位,方便日常维护时更换润滑油。前端附件驱动轮系的布局经过空间排布校核,发电机、空调压缩机、水泵、张紧轮的位置互不干涉,皮带的包角符合传动要求,能保证各附件在发动机运行过程中稳定驱动,不会出现皮带打滑、异响等问题。
