直列四缸活塞曲柄连杆动力机构

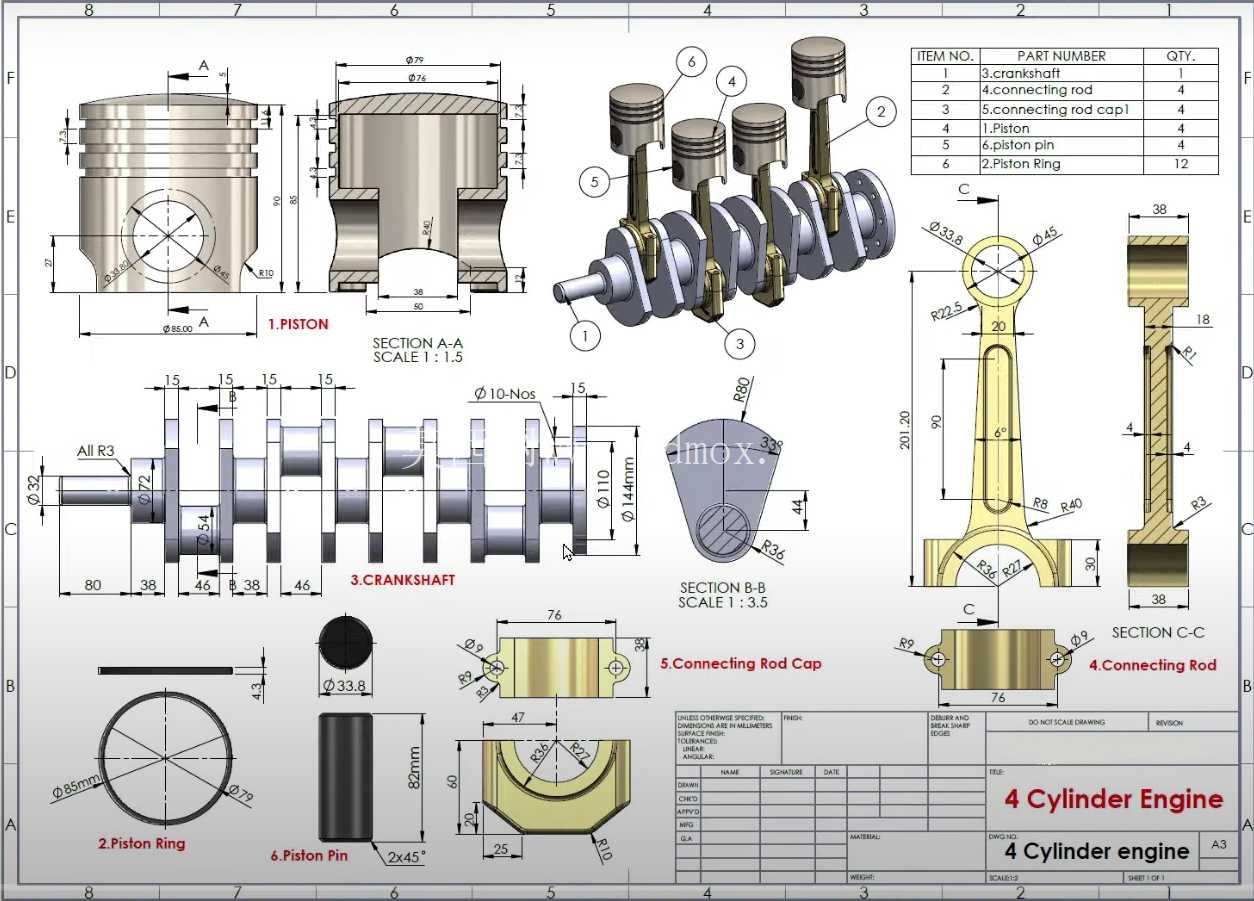

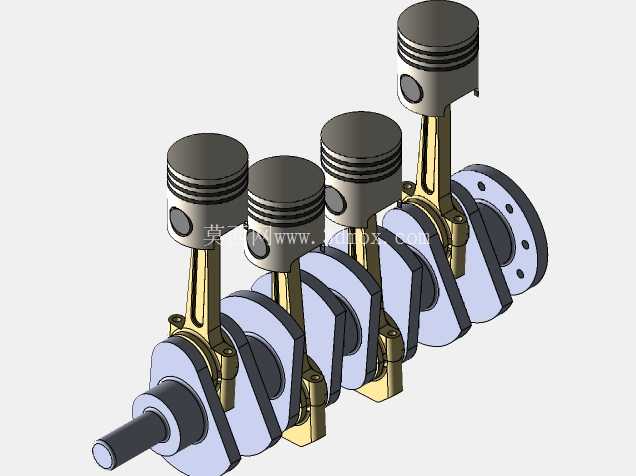

　　这套直列四缸活塞动力机构的三维结构，核心围绕往复式内燃机的动力转换逻辑搭建，是乘用车、小型工程机械动力单元的核心组成部分，日常在1.0L-2.5L排量的民用燃油车、小型柴油发电机组、农用机械动力头场景中应用广泛，负责将燃料燃烧产生的热能通过活塞往复运动转换为曲轴旋转的扭矩输出。从结构设计逻辑来看，整套机构采用直列四缸等间距排布，相邻缸曲柄销夹角设置为180度，可保证一阶、二阶往复惯性力的自平衡，大幅降低整机运行时的振动幅度，不需要额外加装平衡轴就能满足民用动力设备的NVH要求，这也是小排量动力单元优先选用直列四缸布局的核心原因。

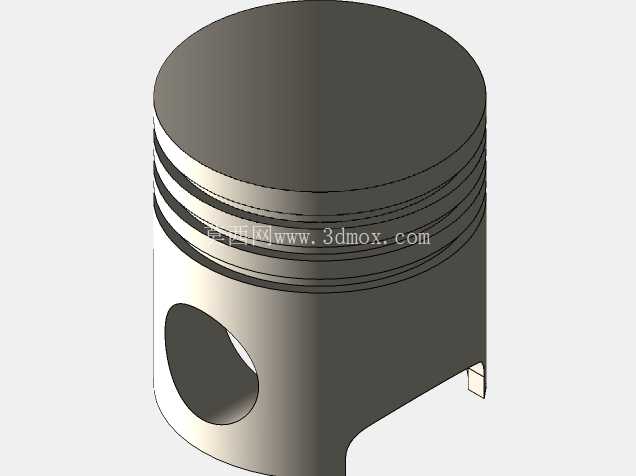

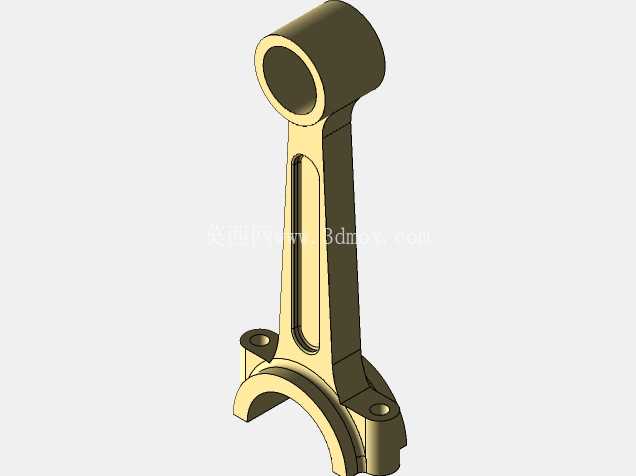

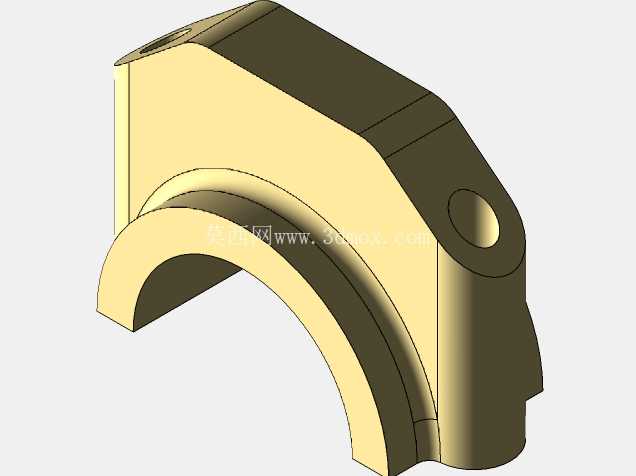

　　活塞部分采用三道环槽设计，顶部两道为气环负责密封燃烧室高压燃气，底部一道为油环负责刮除缸壁多余润滑油，活塞销采用全浮式设计，工作状态下可在活塞销座与连杆小头衬套间自由转动，保证磨损均匀，延长部件使用寿命。连杆部分采用工字形截面设计，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少惯性力对曲轴轴承的冲击，连杆大头采用斜切口设计，方便拆装时从气缸中抽出活塞连杆组，大头轴瓦采用薄壁钢背轴瓦，表面涂覆减磨合金层，保证高速运转时的润滑可靠性。

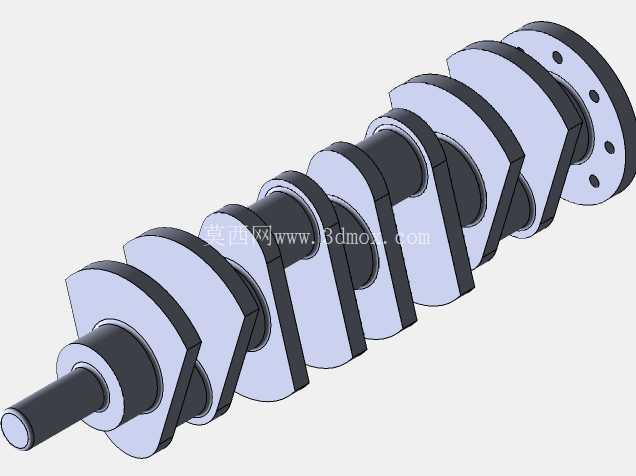

　　曲轴部分采用整体式锻造结构，四个曲柄销分别对应四个气缸的连杆安装位，前后端分别设置油封轴颈与飞轮连接法兰，主轴颈数量为五道，每两个相邻气缸间设置一道主轴承支撑，可大幅提升曲轴的刚性，避免高转速下出现挠曲变形。从安装边界来看，整套机构的轴向总长度适配常规直列四缸缸体的曲轴箱空间，曲轴中心到活塞顶面的最大行程距离匹配常规燃烧室压缩比设计要求，连杆摆动角度控制在合理范围内，避免活塞换向时对缸壁产生过大侧压力。建模过程中严格遵循机械设计的公差配合要求，活塞与缸壁间预留合理的热膨胀间隙，活塞销与销座、连杆小头的配合间隙符合高速内燃机的设计规范，曲轴主轴颈与主轴承盖、连杆大头与连杆轴颈的配合尺寸满足压力润滑的油膜建立要求。

　　这套结构的功能核心是完成动力形式的转换，活塞在气缸内做上下往复运动时，通过连杆带动曲轴做旋转运动，四个气缸按预设的点火顺序交替做功，保证曲轴输出扭矩的连续性，相比单缸、双缸动力结构，四缸布局的动力输出平顺性有质的提升，同时结构复杂度远低于V6、V8等多缸布局，制造成本与维护难度都控制在合理区间。在实际工程应用中，这套机构的设计合理性直接决定了动力单元的可靠性、燃油经济性与动力输出表现，建模时对活塞裙部型线、连杆过渡圆角、曲轴平衡块配重都做了对应优化，平衡块的重量经过精确匹配，可抵消曲柄连杆机构旋转运动与往复运动产生的不平衡力矩，避免整机运行时出现异常振动。另外，结构设计中充分考虑了润滑路径的布置，曲轴内部钻有贯通的油道，可将主轴承道的压力润滑油输送到连杆轴颈位置，再通过连杆杆身的油道输送到活塞销位置，为各个运动摩擦副提供持续的压力润滑，避免干摩擦导致的部件烧蚀。
