摩托车发动机曲柄连杆活塞组结构

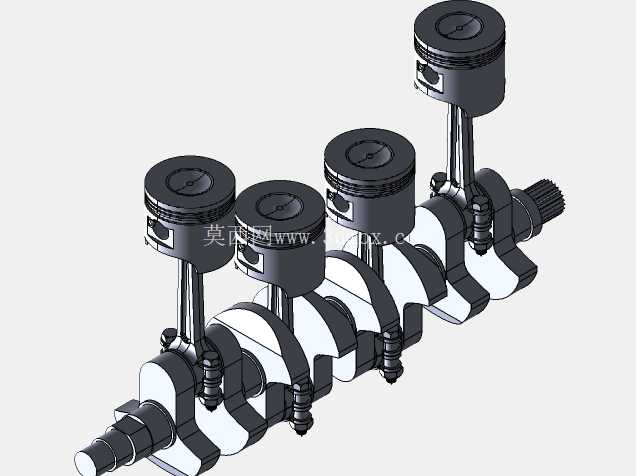

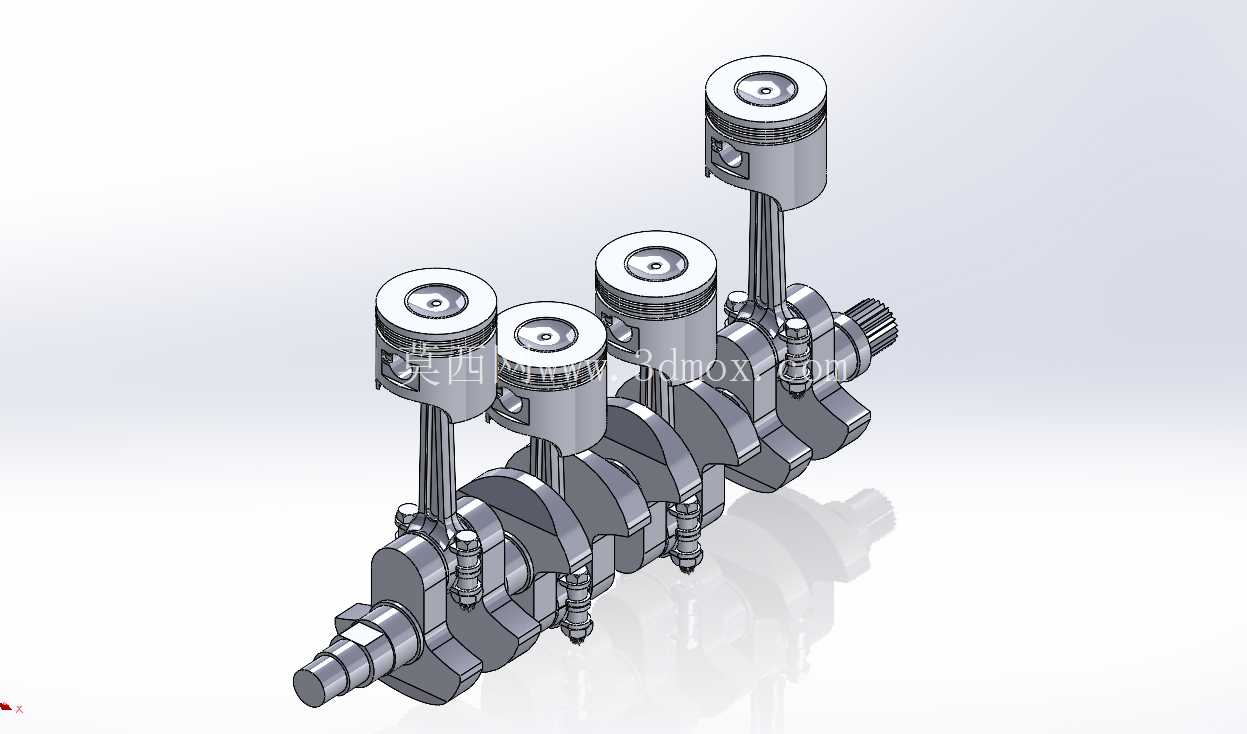

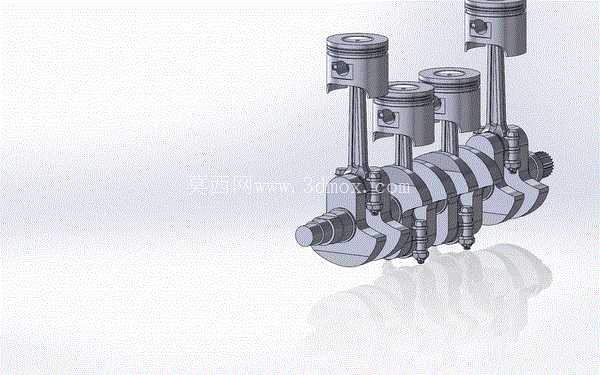

　　这套曲柄连杆活塞组件是摩托车内燃发动机的核心动力转换单元，日常做动力系统逆向开发、教学演示样机搭建、小型内燃机改装方案验证时，都会用到这类结构的三维数模做干涉校验、运动仿真前置参考。从实际装机场景来看，这类四缸并列布局的组件主要适配中小排量直列四缸摩托动力段，核心作用是把活塞承受的燃气爆发压力通过连杆传递给曲轴，将活塞的往复直线运动转化为曲轴的旋转扭矩，最终把化学能转化为可输出的旋转动力，驱动整车传动系统运转。

　　从功能特性上拆解，整套组件的配合精度直接决定发动机的运转平顺性、动力输出效率与使用寿命。活塞部分采用带三道环槽的结构设计，顶部对应燃烧室形状做了适配凹坑，环槽分别用于安装气环与油环，气环负责密封燃烧室高压燃气，避免缸压泄漏导致动力损失，油环则负责刮除缸壁多余润滑油，防止机油窜入燃烧室造成积碳。活塞销采用全浮式设计边界，销孔与连杆小头、活塞销座的配合间隙预留了热膨胀余量，避免发动机热机状态下出现销孔抱死故障。连杆部分采用工字形截面结构，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少高转速下的惯性力载荷，连杆大头采用剖分式结构，配合轴瓦安装在曲轴曲柄销上，剖分面的定位精度直接影响连杆与曲轴的配合同轴度，安装时需严格按照规定扭矩紧固连杆螺栓，避免运转过程中出现连杆松脱打坏缸体的恶性故障。

　　曲轴部分采用整体式锻造结构布局，四个曲柄销对应四个气缸的连杆安装位，主轴颈分布在曲轴两端与各缸之间，通过主轴承座安装在发动机曲轴箱内，曲柄臂上集成了平衡重结构，用于抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低发动机运转时的振动幅度。设计这类结构时，首先要匹配目标发动机的缸径、行程参数，确定曲柄半径，曲柄半径直接决定活塞的行程长度，与缸径参数共同决定发动机的单缸排量；其次要核算各运动部件的质量匹配，活塞、连杆的往复质量与曲轴平衡重的配重需要做动平衡校核，避免高转速下惯性力不平衡导致发动机振动超标、轴承过早磨损。

　　安装边界层面，曲轴轴向窜动量需要通过止推片控制在合理区间，轴向间隙过小会导致热机后曲轴膨胀卡滞，间隙过大则会出现曲轴轴向窜动异响、离合器分离不彻底等问题；活塞装入缸套时，活塞环开口需要按照规定角度错开，避免开口对齐导致燃气泄漏、机油上窜；连杆大头与曲柄销的配合间隙、活塞销与连杆小头衬套的配合间隙都需要严格控制在公差范围内，间隙过大会导致运转异响、油压泄漏，间隙过小则会出现润滑不足、部件烧蚀。

　　做这类组件的三维建模时，需要重点关注各运动部件的运动包络空间，校验活塞在上止点、下止点位置时与气门、燃烧室的避让间隙，避免活塞上行时碰撞气门导致部件损坏；同时要模拟曲轴旋转全过程中连杆与曲轴箱内壁、缸套下部的运动间隙，防止运转过程中出现运动干涉。对于改装场景的应用，还可以通过调整曲柄半径改变发动机行程，实现排量调整，或是更换轻量化活塞、连杆降低往复运动质量，提升发动机的转速响应速度，但这类调整都需要同步重新核算曲轴平衡重的配重参数，保证动平衡精度满足高转速运转要求。
