做商用车悬架匹配的时候,少有人会第一时间把板簧的片间接触逻辑抠到毫米级,但恰恰是这个常被简化成等效刚度梁的部件,决定了空载到满载区间的滤震质感、急刹时的抗点头能力以及过弯时的侧倾梯度。这次搭建的多片式板簧结构,没有沿用常规的单片等效建模思路,而是逐片还原了每片簧的曲率、端部倒角以及片间的接触间隙,毕竟实际装车后,第一片主簧的卷耳不仅要承担纵向力传递,还要和吊耳配合实现工作长度的自适应调整,要是把片间的摩擦滑移忽略掉,仿真出来的刚度曲线会比实际值偏硬15%以上,匹配空满载偏频的时候必然出问题。
从安装边界来看,主簧两端的卷耳内孔要和橡胶衬套过盈压装,衬套的径向刚度直接影响纵向冲击的过滤效果,建模时特意给卷耳配合面留了0.2mm的压装余量,避免后续装配仿真出现穿透。中间位置的U型螺栓安装区做了平直段处理,这个区域在装车后是被刚性夹紧的,工作时几乎不参与弯曲变形,所以建模时把这个区域的片间间隙设为0,和实际夹紧后的状态一致,要是这里还按自由状态的间隙来算,应力集中点会偏移到夹紧区边缘,和实际路试的断裂位置完全对不上。
功能特性上,这套板簧采用渐变刚度设计,空载时只有最上面的两片主簧参与工作,刚度偏低保证铺装路面的舒适性,随着载荷增加,下面的副簧逐片接触承力,整体刚度线性上升,满足重载时的承载需求。做非线性应力分析时,特意把片间的摩擦系数设为0.15-0.2,这个数值是从台架试验里摸出来的,干摩擦状态下的钢板间摩擦系数就在这个区间,摩擦带来的阻尼能有效衰减路面传来的振动,不用额外加装减震器就能满足低速重载车辆的阻尼需求,很多工程自卸车的后悬架就是靠这个特性省掉了减震器配置。
设计思路上,每片簧的曲率都是逐片递减的,自由状态下长片的曲率大、短片的曲率小,装配夹紧后各片之间产生初始预压应力,让主簧在工作时受拉侧的应力峰值降低20%左右,避免主簧长期在高拉应力下出现疲劳断裂。片端的倒角做了30度的斜切处理,不要小看这个结构,要是片端是直角,接触时会在相邻簧片上产生明显的应力集中,台架疲劳试验里的断裂点八成出现在这个位置,斜切后接触应力能分散到更大的面积上,疲劳寿命能提升40%以上。
从应用场景来说,这种多片板簧不仅用在轻卡、重卡的前后悬架,在工程机械设备的行走机构、农用拖拉机的后桥上也大量应用,不同场景下的片数、厚度、曲率调整逻辑完全不同:轻卡用的板簧片数多但单片厚度薄,保证刚度渐变的平顺性;矿用自卸车的板簧单片厚度能到25mm以上,片数反而少,追求极端承载下的抗冲击能力;农用拖拉机的板簧还要兼顾泥水环境下的耐腐蚀,片间通常会加石墨润滑脂减少磨损,建模时如果要做精细化仿真,还得把润滑层的摩擦系数差异考虑进去。

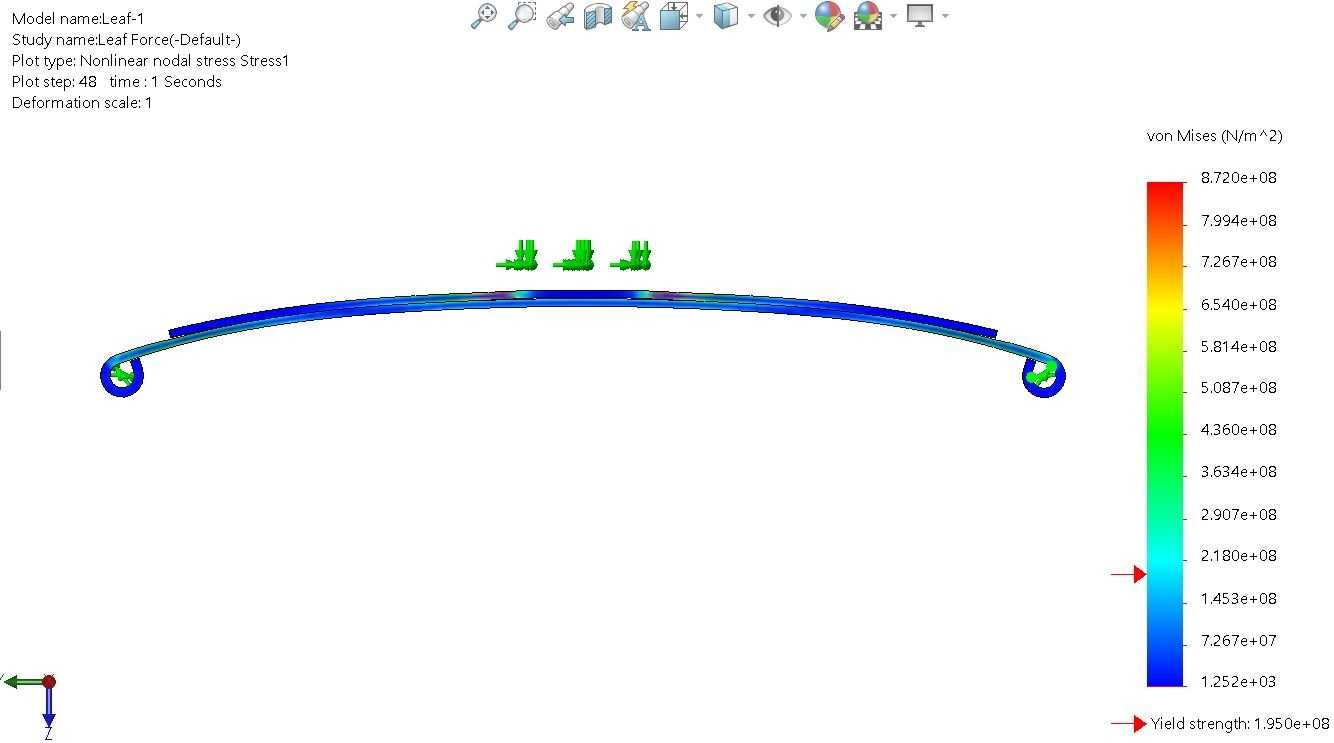

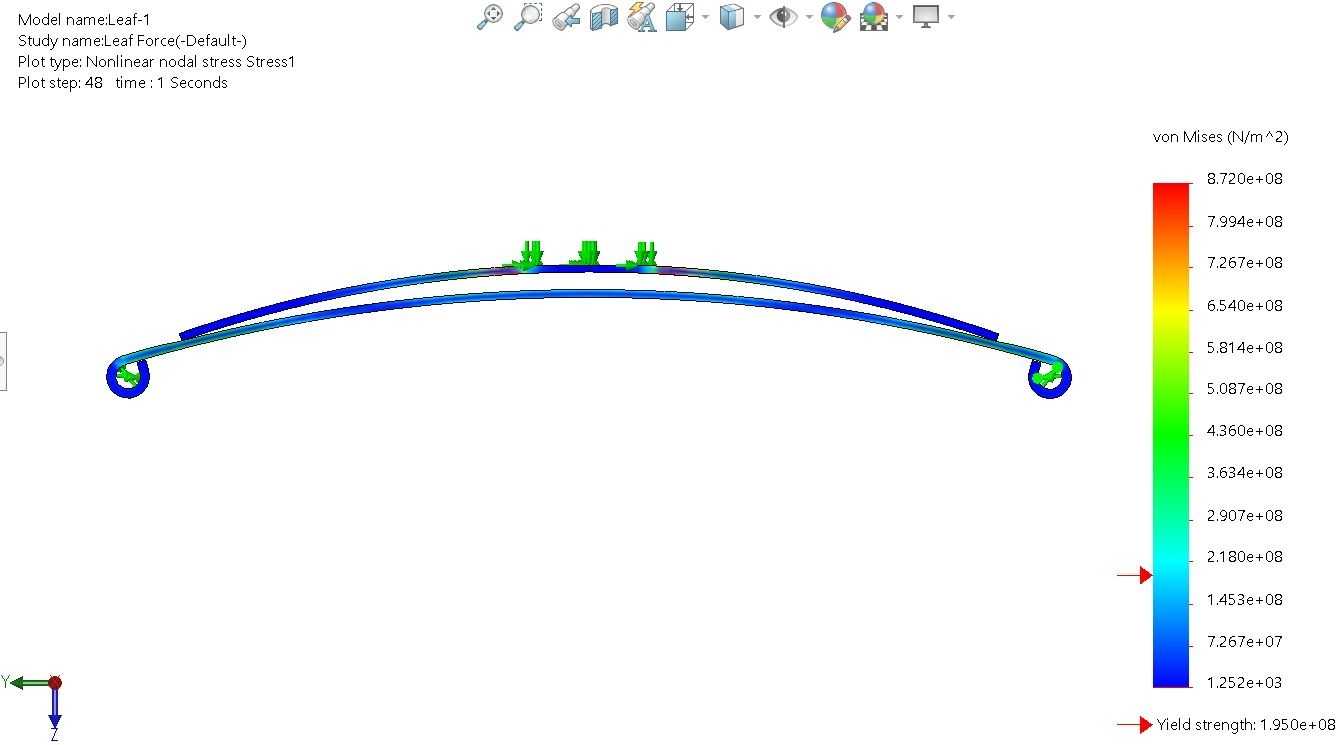

实际建模过程中,特意把各片之间的接触设置成了面-面柔性接触,没有用绑定约束,毕竟工作时片间的滑移是客观存在的,绑定后虽然计算速度快,但完全丢失了渐变刚度的特性。从应力云图的分布来看,最大应力出现在U型螺栓夹紧区的边缘位置,这个位置刚好是簧片从夹紧状态过渡到自由弯曲的位置,和实际路试的故障高发区完全吻合,设计时这个位置的喷丸强化工艺必须到位,表面残余压应力要达到400MPa以上才能满足10万次以上的疲劳寿命要求。另外,主簧卷耳和簧身的过渡区做了R15的圆角过渡,避免应力集中,很多早期断裂的板簧都是因为这个圆角做小了,应力峰值超过材料的屈服极限,反复变形后出现裂纹。
尺寸边界上,这套板簧的伸直总长度控制在1200mm,适配轻卡后悬架的轮距需求,主簧片厚度12mm,副簧片厚度从10mm逐片递减,总共有5片结构,夹紧后的总成弧高是85mm,对应空载时的车身高度,满载时弧高下降到30mm左右,此时副簧完全接触,整体刚度达到180N/mm,满足3吨额定载荷的承载需求。安装时U型螺栓的中心距是90mm,和后桥的安装座尺寸完全匹配,卷耳的内孔直径30mm,适配标准的橡胶衬套尺寸,不用额外做定制化的衬套开发,能降低后续的维保成本。
