等节距圆柱螺旋压缩弹簧结构设计

　　在各类机械结构的弹性缓冲、力值补偿场景中，圆柱螺旋压缩弹簧是应用覆盖度最广的弹性元件之一，小到消费电子的按键回弹结构，大到重型工程机械的悬架缓冲组、工业阀门的启闭复位机构、电力设备的触头压紧组件，都能见到这类等节距螺旋弹簧的身影。做这类弹簧的三维结构设计时，首先要锚定实际工况的受力边界，不能只照搬标准件参数直接套用，毕竟不同安装场景下的预压量、工作行程、极限载荷偏差，都会直接影响弹簧的实际使用寿命与功能可靠性。

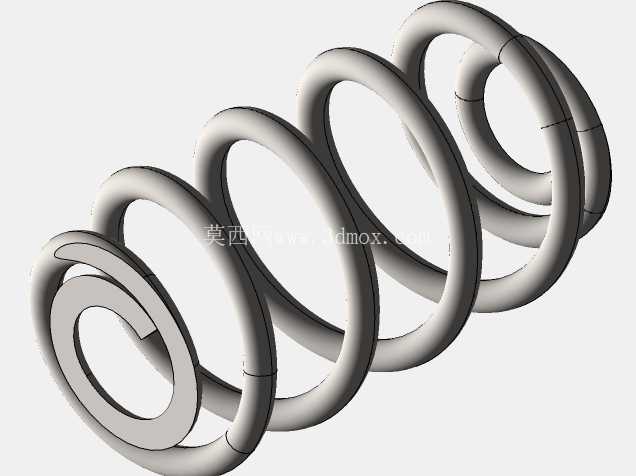

　　从结构本身来看，这款弹簧采用两端并紧磨平的端部结构，这种处理方式是为了让弹簧在安装后两端支撑面能和安装座完全贴合，避免受载时出现侧向滑移、偏载弯折的问题，很多新手做弹簧设计时容易忽略端部磨平段的长度设定，实际工程中并紧磨平的圈数通常取总圈数的1/4到1/2，磨平后的端部钢丝厚度要保留原丝径的1/4以上，否则端部容易在反复压缩过程中出现应力开裂。弹簧的有效圈数直接决定了刚度值，相同丝径、中径的前提下，有效圈数越多弹簧刚度越小，相同压缩量下提供的反力越平缓，适合需要缓冲吸能的场景；有效圈数越少刚度越大，反力响应更直接，适合需要快速复位、提供恒定压紧力的场景。

　　设计过程中要提前划定安装边界尺寸，弹簧的外径要比安装腔的内径单边留出至少0.5到1毫米的间隙，避免弹簧受压缩径时和腔壁发生摩擦剐蹭，长期磨损会导致钢丝直径减薄、刚度失效；弹簧的内径要比配套的导向轴外径大0.3到0.8毫米，间隙过小会导致弹簧伸缩时卡滞在导向轴上，间隙过大则容易在受偏载时出现弹簧歪斜、相邻圈剐蹭的问题。自由长度的设定要结合预压量来计算，通常预压量取弹簧极限压缩量的10%到20%，保证安装后弹簧不会因为设备振动出现松脱，同时最大工作压缩量不能超过弹簧极限压缩量的80%，避免长期工作在并圈状态下出现永久塑性变形。

　　从力值特性来看，等节距圆柱螺旋弹簧的载荷和变形量在弹性变形区间内呈线性关系，这也是它被广泛应用的核心原因，设计时可以通过调整钢丝直径、弹簧中径、有效圈数三个核心参数，匹配不同场景的刚度需求。比如应用在电气触头压紧场景时，需要弹簧在整个磨损行程内提供稳定的压紧力，保证触头接触电阻不会出现大幅波动，这时候就需要适当增加有效圈数，降低弹簧刚度，让整个工作行程内的力值波动控制在允许范围内；如果是应用在快速复位的机构中，比如阀门的启闭复位、制动器的脱开复位，就需要适当提高弹簧刚度，保证机构能在规定时间内快速回到初始位置，避免出现动作滞后。

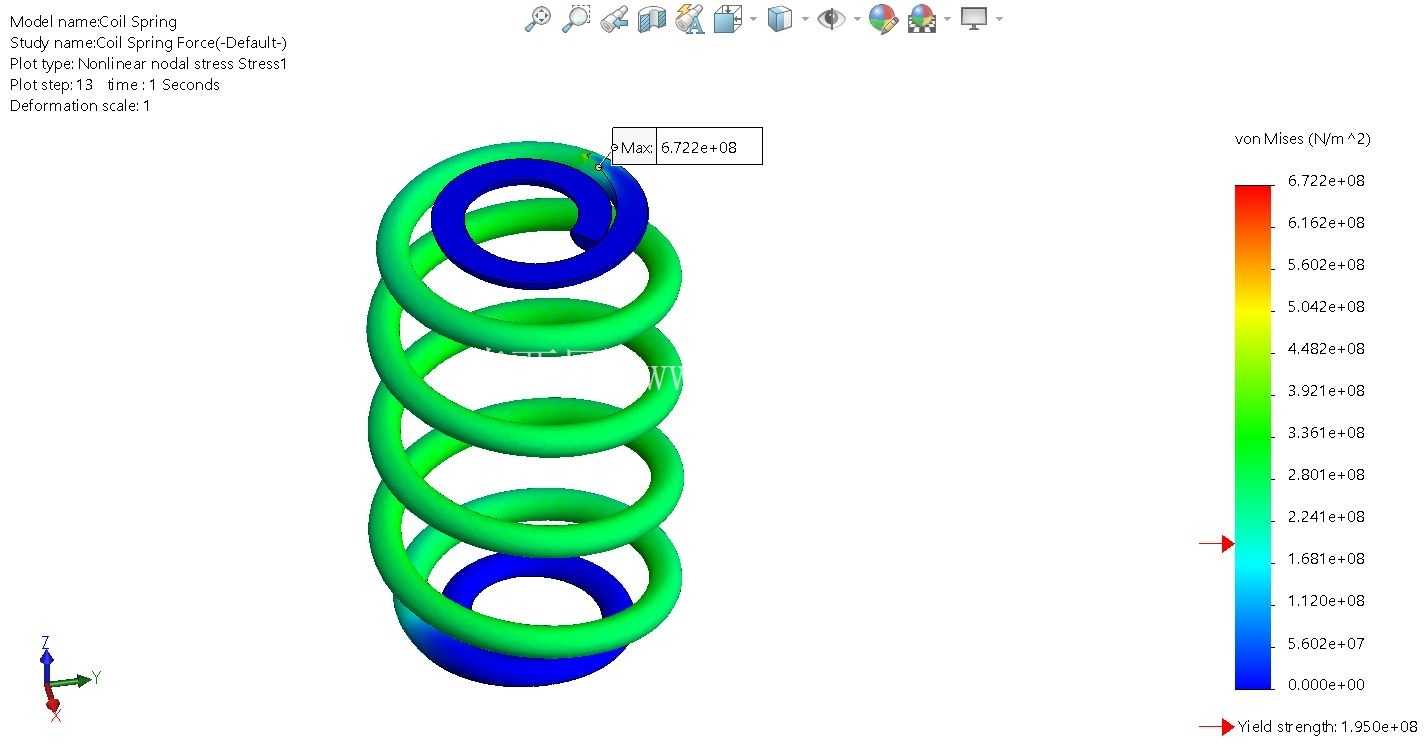

　　建模过程中要注意螺旋升角的准确还原，很多人做弹簧模型时直接用固定螺距的螺旋线扫描，忽略了两端并紧段的螺距渐变，实际生产中弹簧两端的并紧圈是逐渐贴紧的，螺旋线在端部段要做螺距递减过渡，才能真实还原弹簧的实际结构，否则后续做装配干涉检查、力学仿真时，结果会和实际情况出现较大偏差。另外弹簧的端部磨平面要和弹簧轴线垂直，垂直度公差通常控制在自由长度的2%以内，这个公差如果超差，安装后弹簧会出现侧向力，不仅会加速弹簧自身的疲劳失效，还会对配套的导向结构造成额外的磨损。

　　在不同的应用场景下，弹簧的表面处理方式也会有区别，普通室内工况下做发黑处理即可满足防锈需求，户外或者潮湿工况下需要做镀锌、达克罗处理，有耐腐蚀要求的场景还要选用不锈钢材质的钢丝，这些选型逻辑在三维建模阶段就要提前考虑，在模型的结构细节上预留出表面处理的厚度余量，避免后续加工时因为镀层厚度导致安装尺寸超差。做弹簧类零件的三维设计，核心不是画出螺旋扫描的外形，而是要把实际安装、受力、加工的所有边界条件都融入到结构参数里，让模型能直接对接后续的加工、装配、仿真环节，而不是一个只具备外形的可视化模型。
