车辆悬架用多片式钢板弹簧结构设计

　　在商用车及部分乘用车的悬架系统设计中，多片式钢板弹簧是经过长期工程验证的核心承重与缓冲部件，其结构设计直接决定了车辆行驶过程中的承载能力、滤震表现与行驶稳定性。从实际应用场景来看，这类板簧普遍装配于轻卡、重卡、厢式货运车辆的前后悬架位置，部分硬派越野车型与非承载式车身的乘用车也会采用类似结构，核心作用是传递车架与车桥之间的各向作用力，同时缓冲路面颠簸传递到车架的冲击载荷，避免刚性冲击对车架、货箱及车载货物造成损伤。

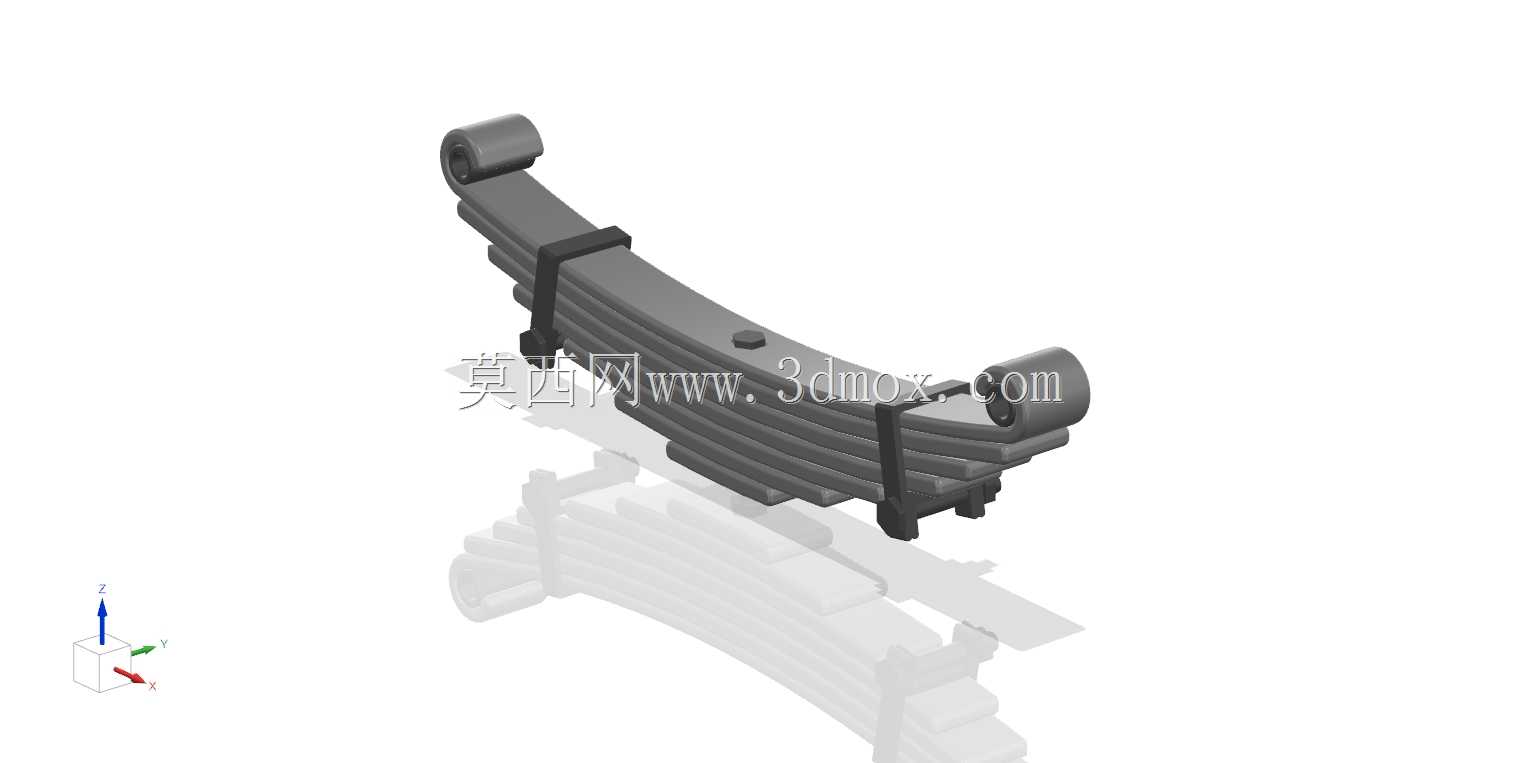

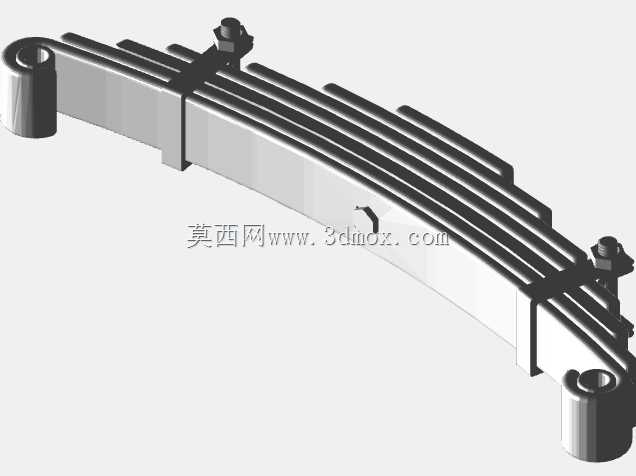

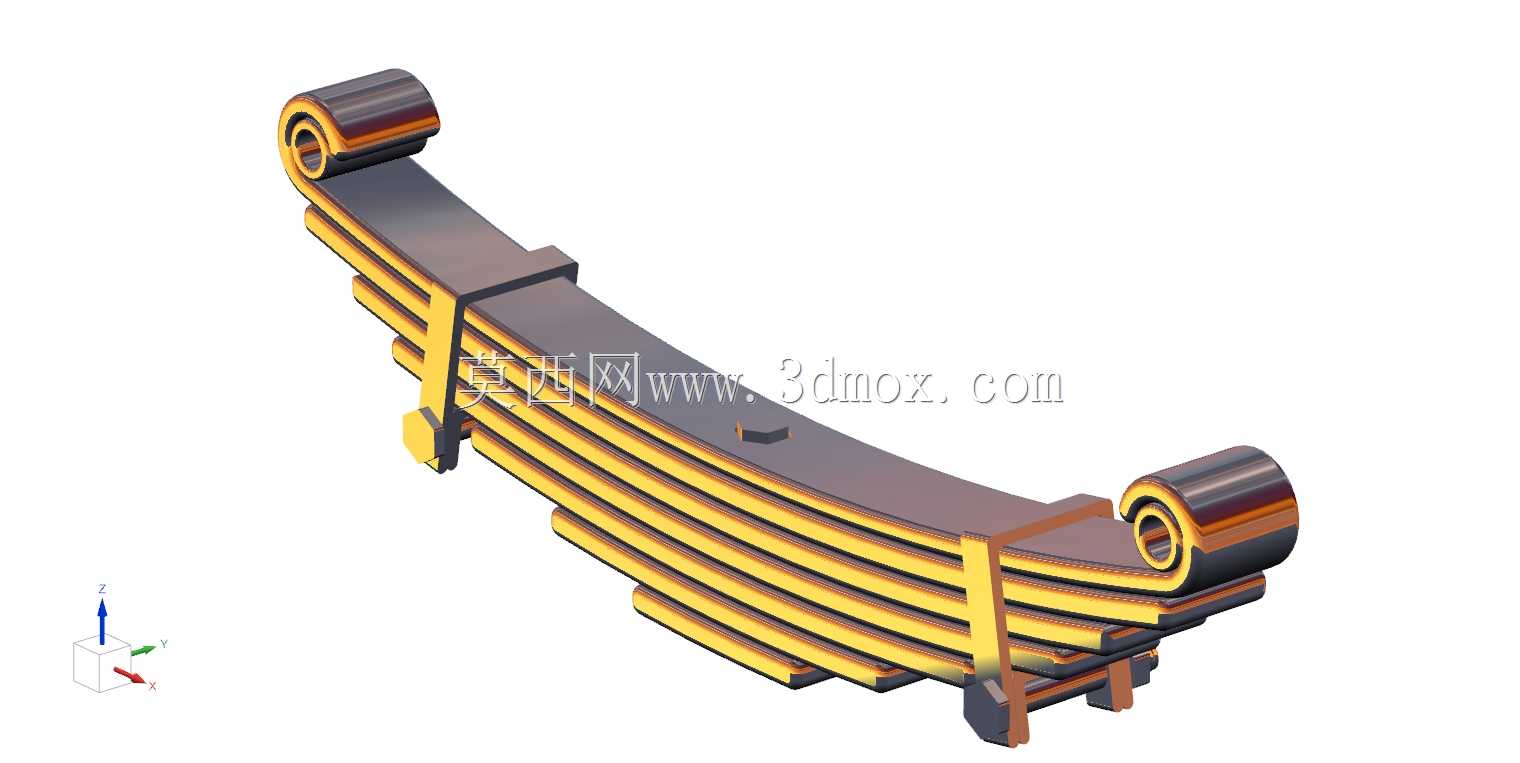

　　从功能特性层面分析，多片叠加的结构设计让板簧兼具弹性变形能力与结构强度，不同于单片钢板的受力特性，多片结构在承受垂向载荷时，各片钢板之间会产生微小的相对滑动，滑动过程中产生的摩擦阻尼可以快速衰减振动能量，减少车辆经过颠簸路面后的余震次数，这也是货运车辆普遍偏好这类板簧结构的核心原因之一。设计过程中需要重点考量每一片钢板的曲率半径、长度梯度与厚度参数，通常最长的主片两端会加工出卷耳结构，用于通过销轴与车架上的吊耳支架连接，卷耳内部需要预留衬套安装空间，保证板簧在上下跳动过程中可以绕吊耳销轴自由转动，同时适应车桥与车架之间的纵向位移变化。

　　安装边界的设计需要匹配整车的悬架行程参数，板簧的中心位置通过U型螺栓固定在车桥的安装座上，固定点的位置需要与整车的质心分布、轴荷分配参数匹配，避免出现轴荷偏移导致的单侧轮胎异常磨损问题。各片钢板的长度从主片到最短片依次递减，形成近似等强度梁的受力结构，在保证整体承载能力的前提下尽可能降低结构自重，减少簧下质量对悬架响应特性的影响。板簧的两端卷耳中心距是核心安装尺寸，设计时需要预留足够的跳动余量，避免悬架压缩到极限位置时板簧与车架横梁、制动管路等周边部件发生运动干涉。

　　从实际工况适配角度，不同载重等级的车辆对板簧的片数、单片厚度有明确的参数要求，重载车型会增加板簧片数、提升单片钢板的厚度，同时在板簧两端加装缓冲块，限制板簧的最大变形量，避免过载导致的钢板塑性变形甚至断裂。板簧的各片钢板之间在装配时会涂抹润滑脂，减少片间滑动的磨损，同时避免泥水进入片间接触面造成锈蚀，影响板簧的弹性表现。设计建模过程中需要准确还原每一片钢板的弧高、曲率变化，以及中心螺栓、U型螺栓固定座、卡箍等附属结构的位置，卡箍的作用是避免板簧回弹时各片钢板发生横向错位，保证各片受力均匀，防止单片钢板因应力集中出现断裂问题。

　　在结构受力层面，当车辆承载货物时，板簧会受载发生向上的弯曲变形，各片钢板的曲率会变小，此时片间的正压力会随载荷增大而提升，摩擦阻尼也会相应增大，刚好匹配重载工况下对振动衰减的更高需求；当车辆空载时，板簧变形量小，片间摩擦力较低，悬架的柔顺性更好，可以提升空载行驶的乘坐舒适性。这种自适应的阻尼特性是多片钢板弹簧沿用至今的核心优势，不需要额外加装阻尼元件就可以实现不同载荷下的振动衰减效果，结构可靠性高，后期维护成本低，适合在复杂货运路况下长期使用。建模时需要注意各片钢板在自由状态下的曲率差异，装配后各片会存在一定的预紧应力，保证主片在空载状态下也能保持足够的支撑刚度，避免主片长期受反向应力出现疲劳断裂。
