六工位直线式瓶装物料灌装设备结构

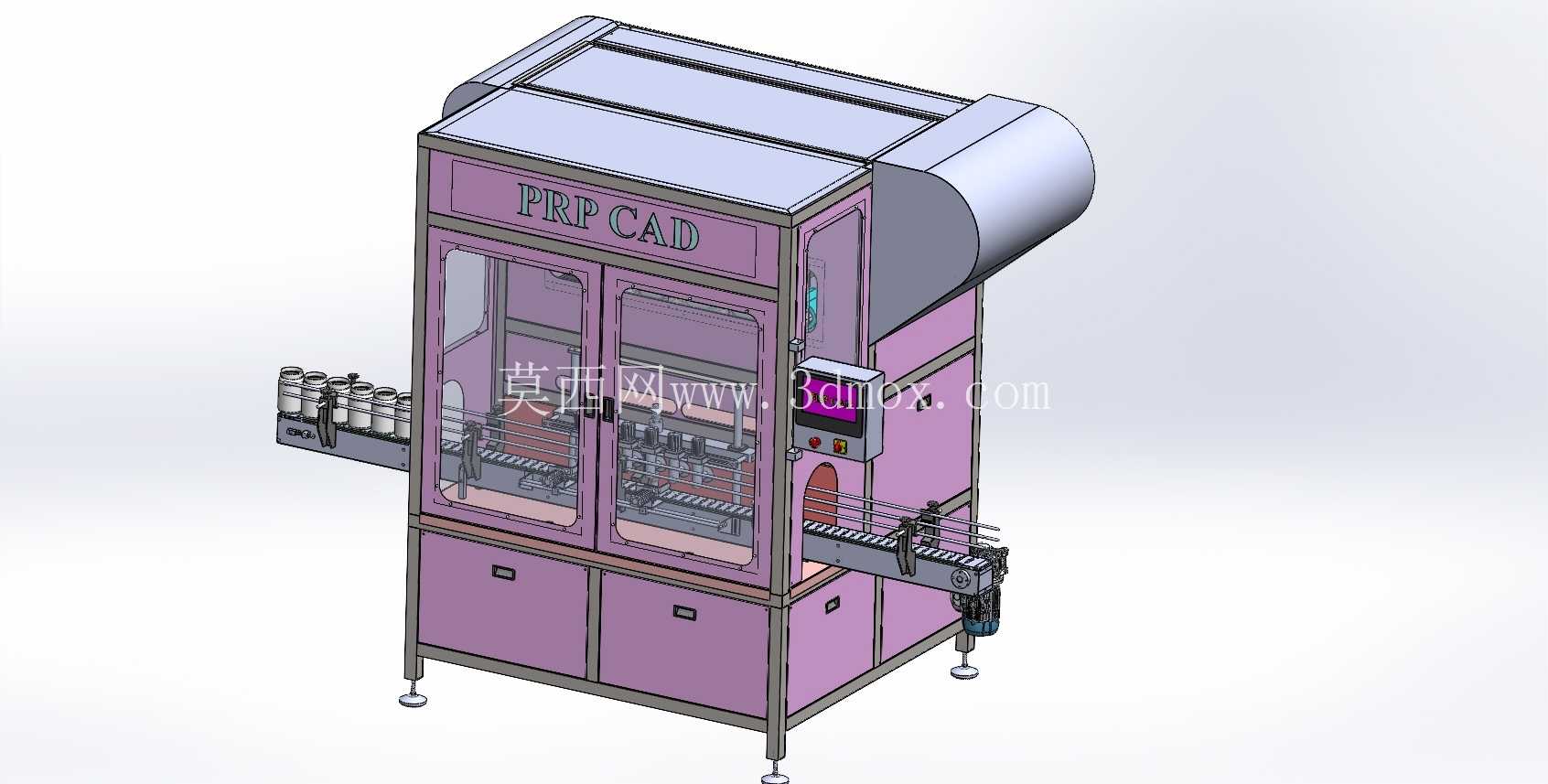

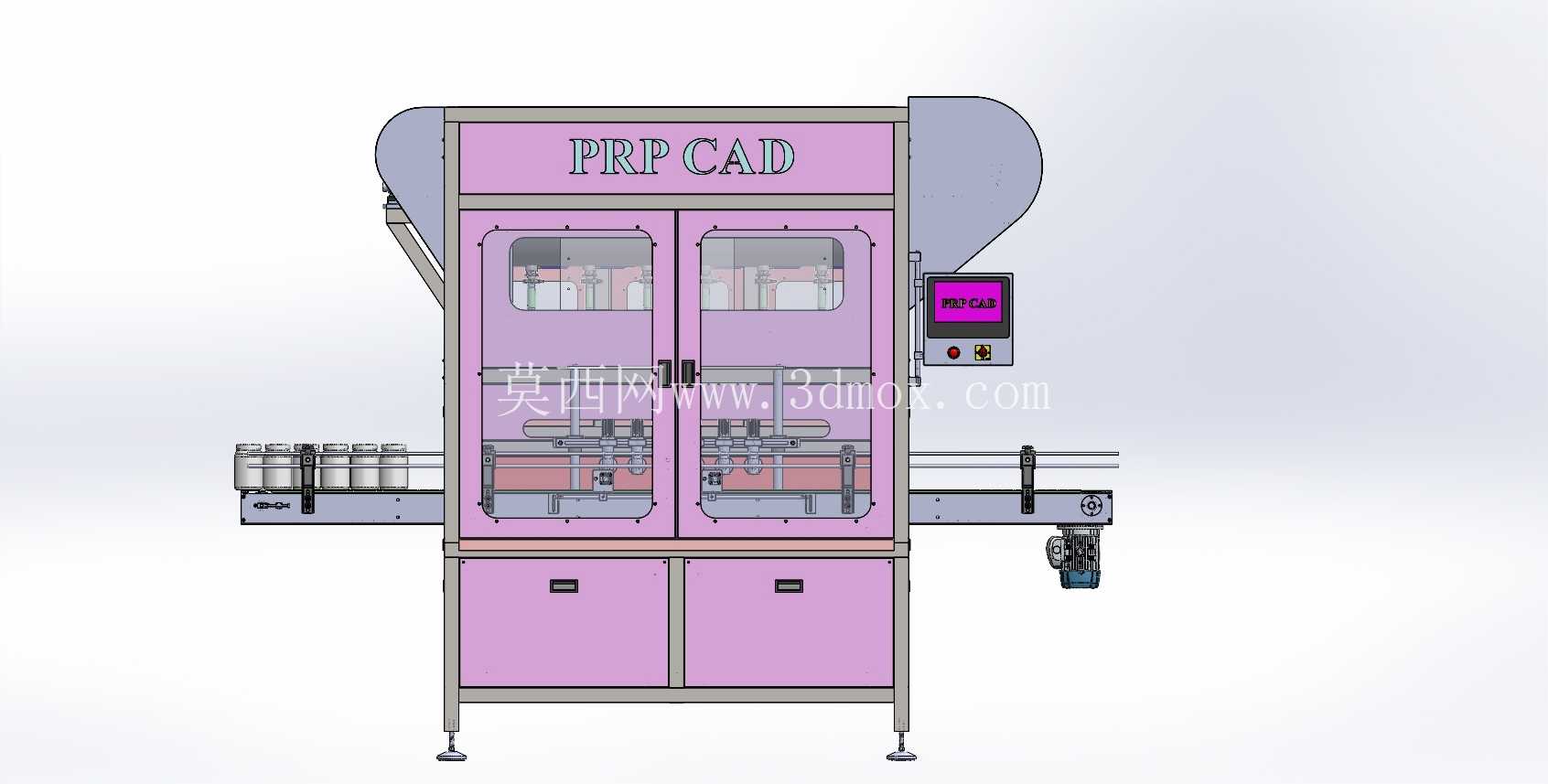

　　这款六头灌装设备主要面向食品、日化、医药行业的中小规格瓶装流体、半流体物料灌装工序，适配圆柱型PET瓶、玻璃瓶等常规包装容器，可对接前端理瓶机、后端旋盖贴标设备组成完整包装产线，在中小型食品加工厂、日化洗护生产车间的批量灌装场景中应用广泛，能替代传统人工灌装的低效作业模式，降低物料撒漏与灌装量偏差问题。设备整体采用框架式封闭护罩结构，主体护罩采用淡紫色喷塑钣金搭配透明钢化玻璃观察窗，既可以阻挡灌装过程中物料飞溅污染车间环境，也能让操作人员实时观察内部灌装工位的运行状态，及时排查卡瓶、缺料等异常情况。

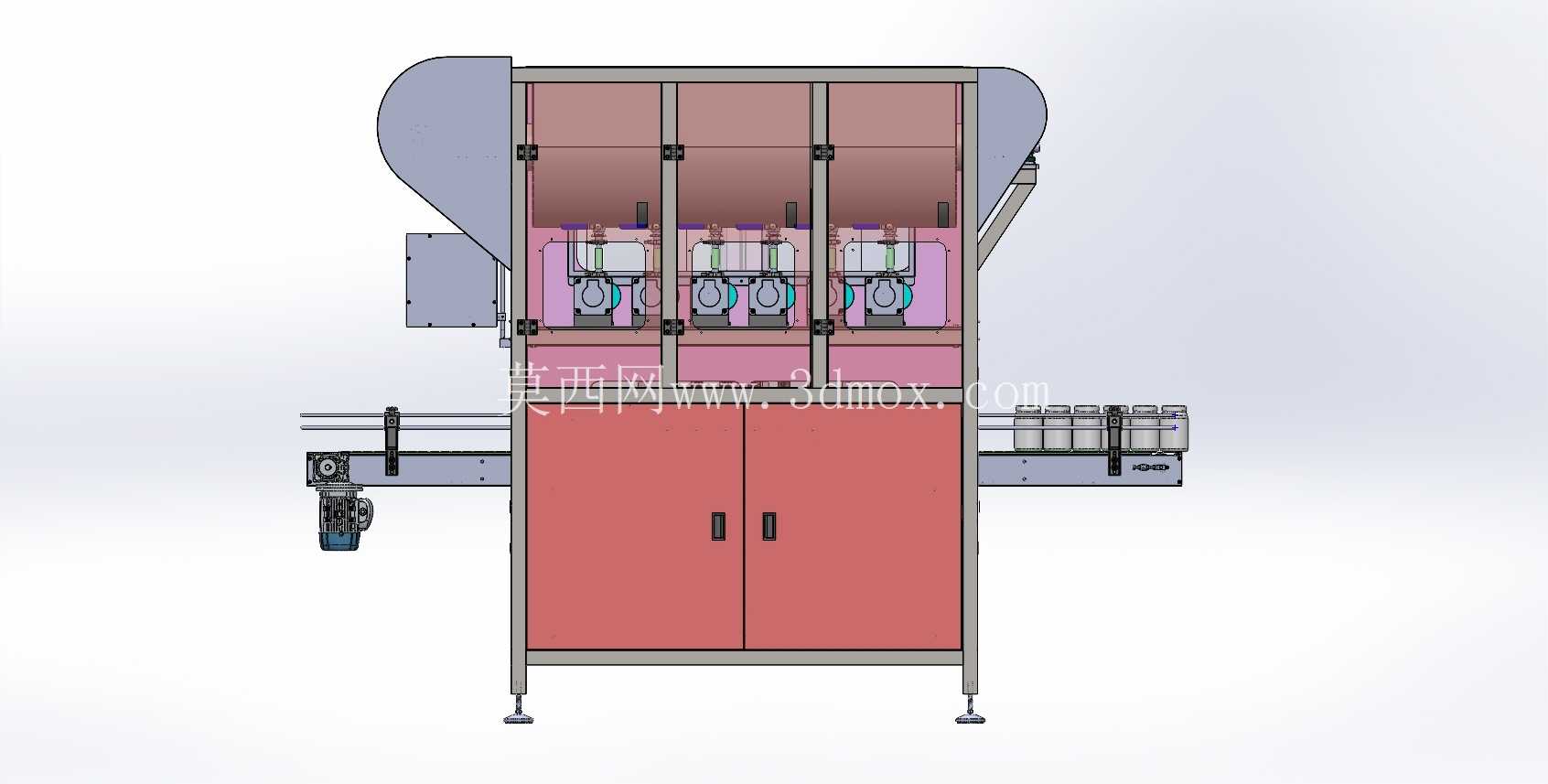

　　设备左侧为进瓶输送段，采用平顶链板输送结构，可将上游输送来的空瓶平稳送入灌装工位，进瓶段设置分瓶螺杆与挡瓶定位机构，能将连续输送的瓶体按固定间距分隔，精准停在六个灌装头的正下方，避免瓶体错位导致灌装头碰伤瓶口或物料灌到瓶外。六个灌装头采用等距直线排布，对应六个灌装工位，可根据物料特性选配活塞式、重力式或负压式灌装阀，本次结构设计适配中等粘度的流体物料，比如酱料、洗护液、口服液类产品，灌装头配备升降机构，灌装时灌装头下行伸入瓶内，随着物料液面上升缓慢提升，减少物料起泡与溅出，灌装完成后灌装头快速上行复位，等待下一组瓶体进入。设备右侧为出瓶输送段，灌装完成的满瓶通过链板输送送出设备，衔接下一道旋盖或封口工序，出瓶段设置检测电眼，可识别缺瓶、倒瓶状态，触发设备停机报警避免后续工位出现故障。设备下部设置柜体结构，可容纳灌装动力组件、储料罐连接管路、电气控制元件，柜体采用可拆卸门板设计，方便后期维护时检修管路、更换密封件，底部配备可调式支撑脚杯，可根据车间地面平整度调整设备水平度，保证输送链板运行平稳无卡滞，支撑脚杯调节范围满足常规车间地面±30mm的高度差补偿需求。

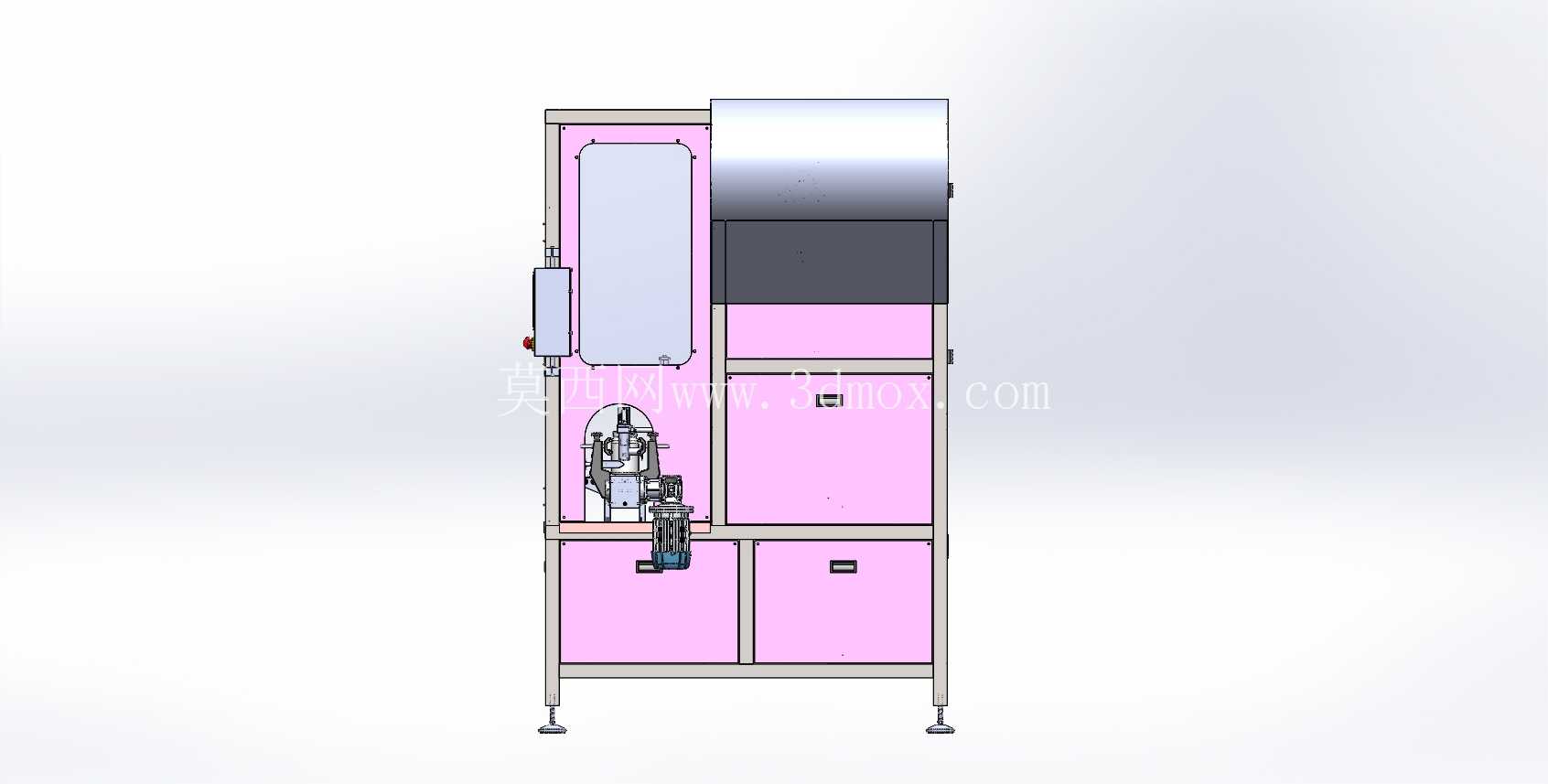

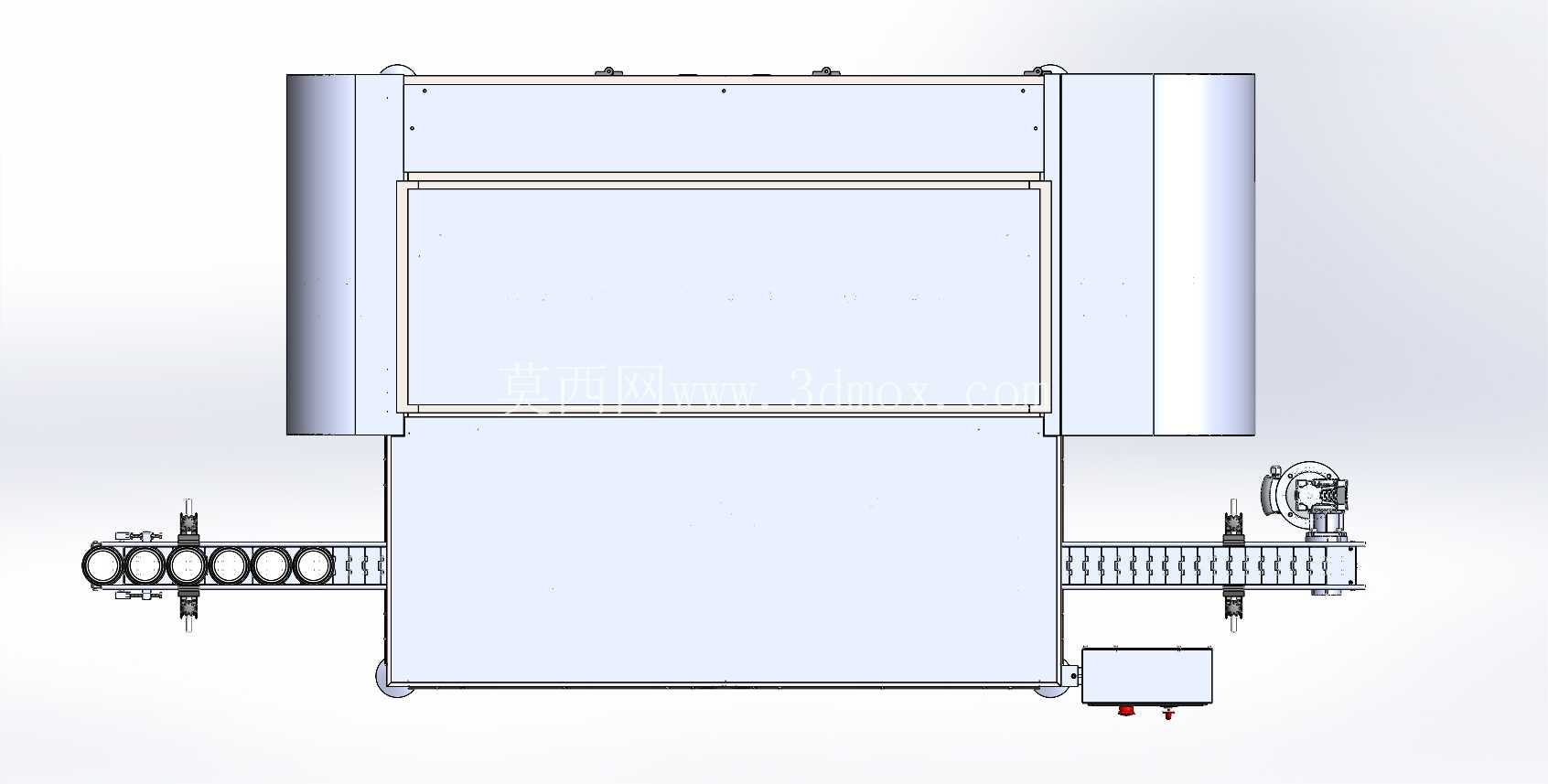

　　设备顶部设置排风护罩结构，可对接车间排风系统，排出灌装过程中产生的挥发性气体或物料热气，改善车间作业环境，正面护罩上设置触控操作屏与控制按钮，可直接设置灌装量、灌装速度、输送速度等参数，操作屏旁设置急停按钮，遇到紧急情况可一键切断设备动力。从安装边界来看，设备主体长度约2.4米，宽度约1.2米，高度约2.1米，进瓶与出瓶输送段的对接高度为850mm，可匹配行业常规的包装输送线高度，无需额外做高度转接，设备安装时需预留左右各0.8米的维护空间，后部预留0.6米的管路与电气接线空间，地面承重要求不小于500kg/㎡，无需额外做预埋基础，放置在硬化水平地面即可调平使用。设计过程中重点考虑了灌装精度的结构保障，每个灌装头的进料管路都设置独立的流量调节与截止阀，可单独调整每个头的灌装量，抵消不同管路的流阻差异，保证六头灌装的容量偏差控制在±1%以内，输送链板采用侧边导向条结构，可根据瓶体直径调整导向条间距，适配直径50mm到120mm、高度150mm到350mm的不同规格瓶体，换型时只需调整导向条宽度、更换对应规格的分瓶螺杆、调整灌装头升降行程即可完成，无需大规模更换结构件，缩短产线换型时间。

　　护罩的观察窗采用快拆式压条固定，清洁时可快速拆下玻璃擦拭内壁附着的物料飞溅残留，设备与物料接触的部分采用304不锈钢材质，满足食品、医药行业的卫生要求，管路连接采用快装卡箍结构，拆卸清洗时无需工具即可拆开管路，方便定期做设备清洁与消毒，避免不同批次物料交叉污染。设备的传动部分采用伺服电机驱动灌装头升降与输送链板运行，相比传统气缸驱动定位精度更高，运行速度可调范围更广，可根据不同物料的灌装特性调整运行节拍，最高稳定运行节拍可达每分钟60瓶，适配中小批量生产的产能需求。
