多工位粘稠物料灌装执行机构设计

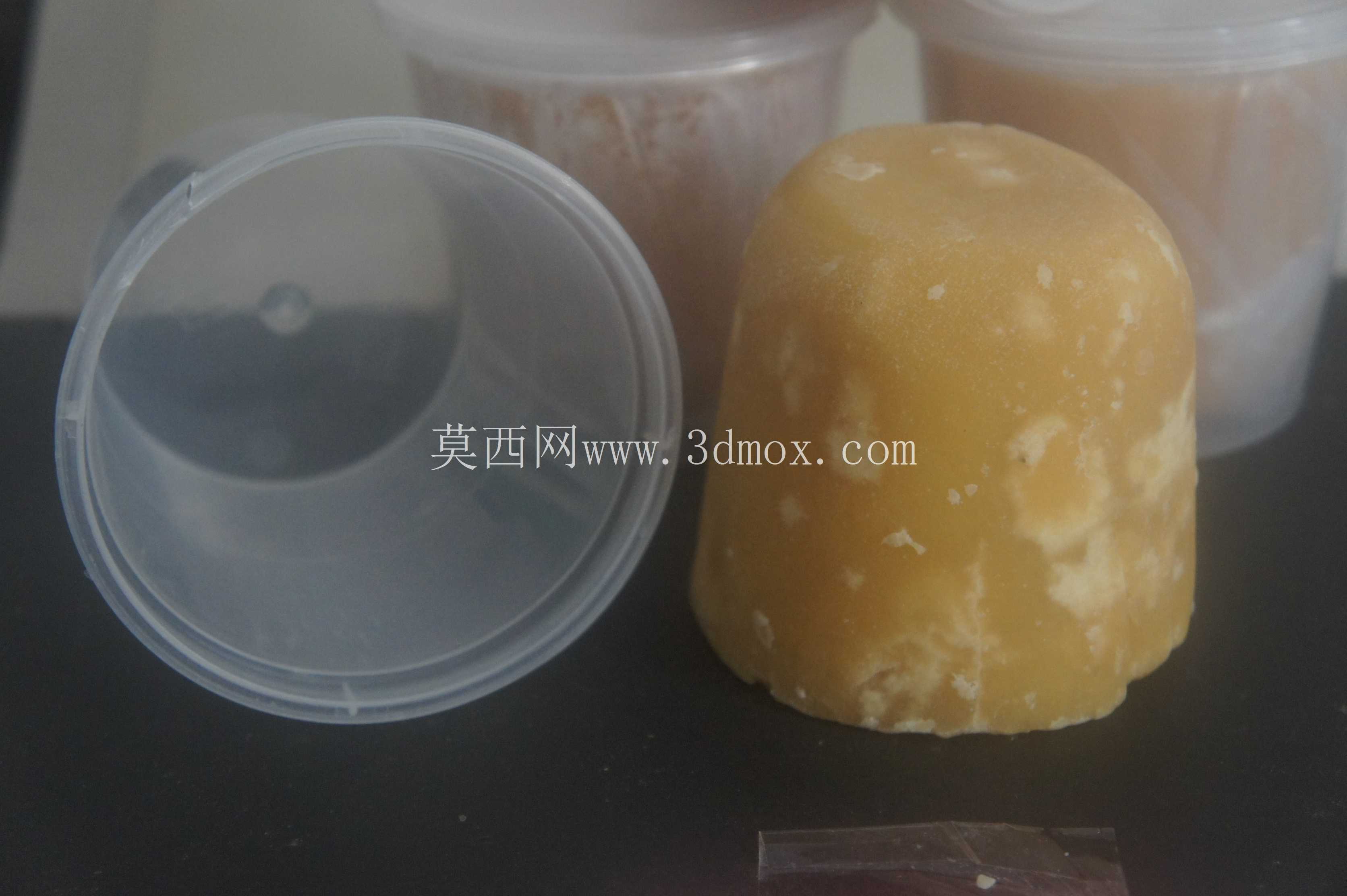

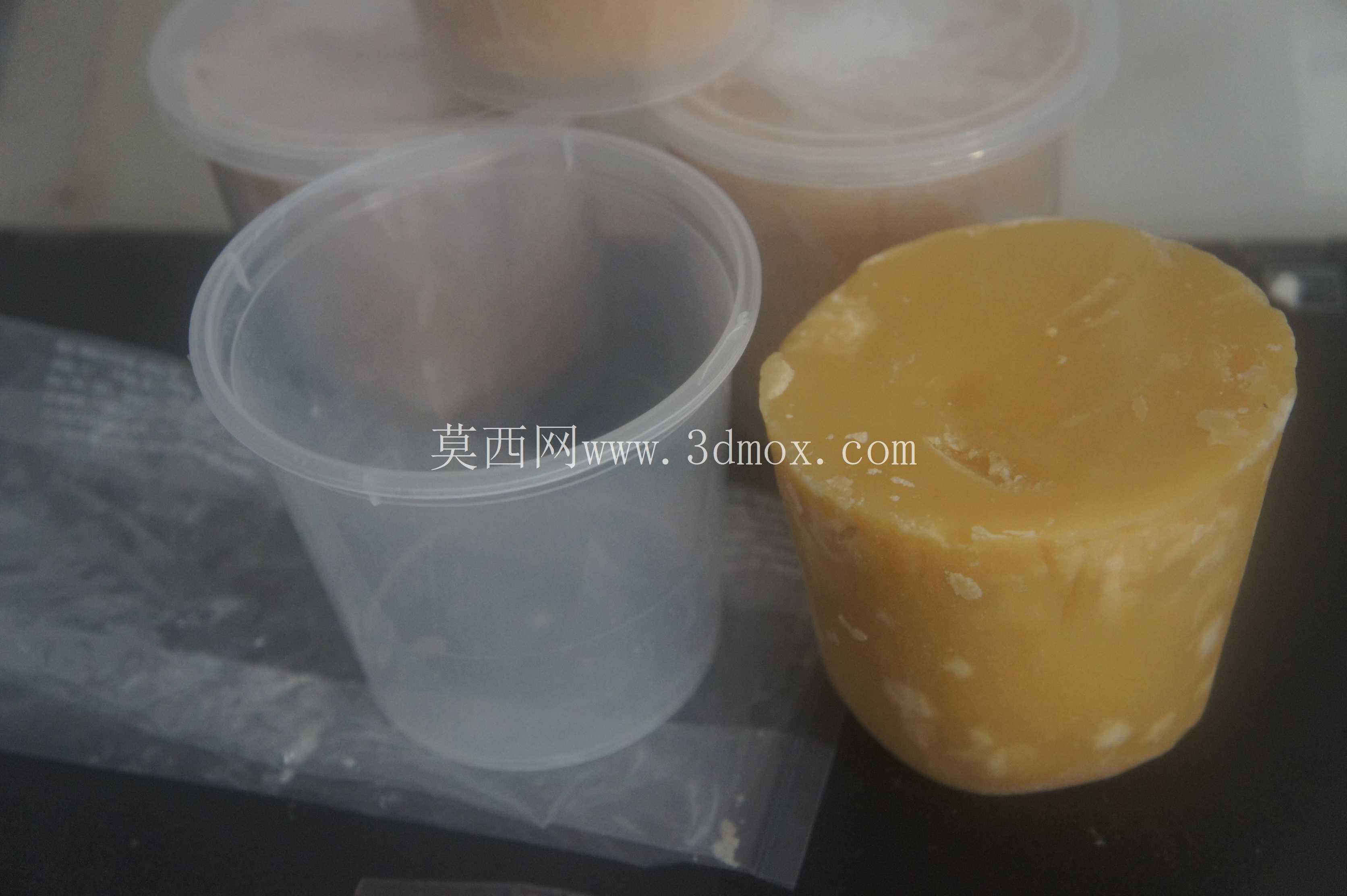

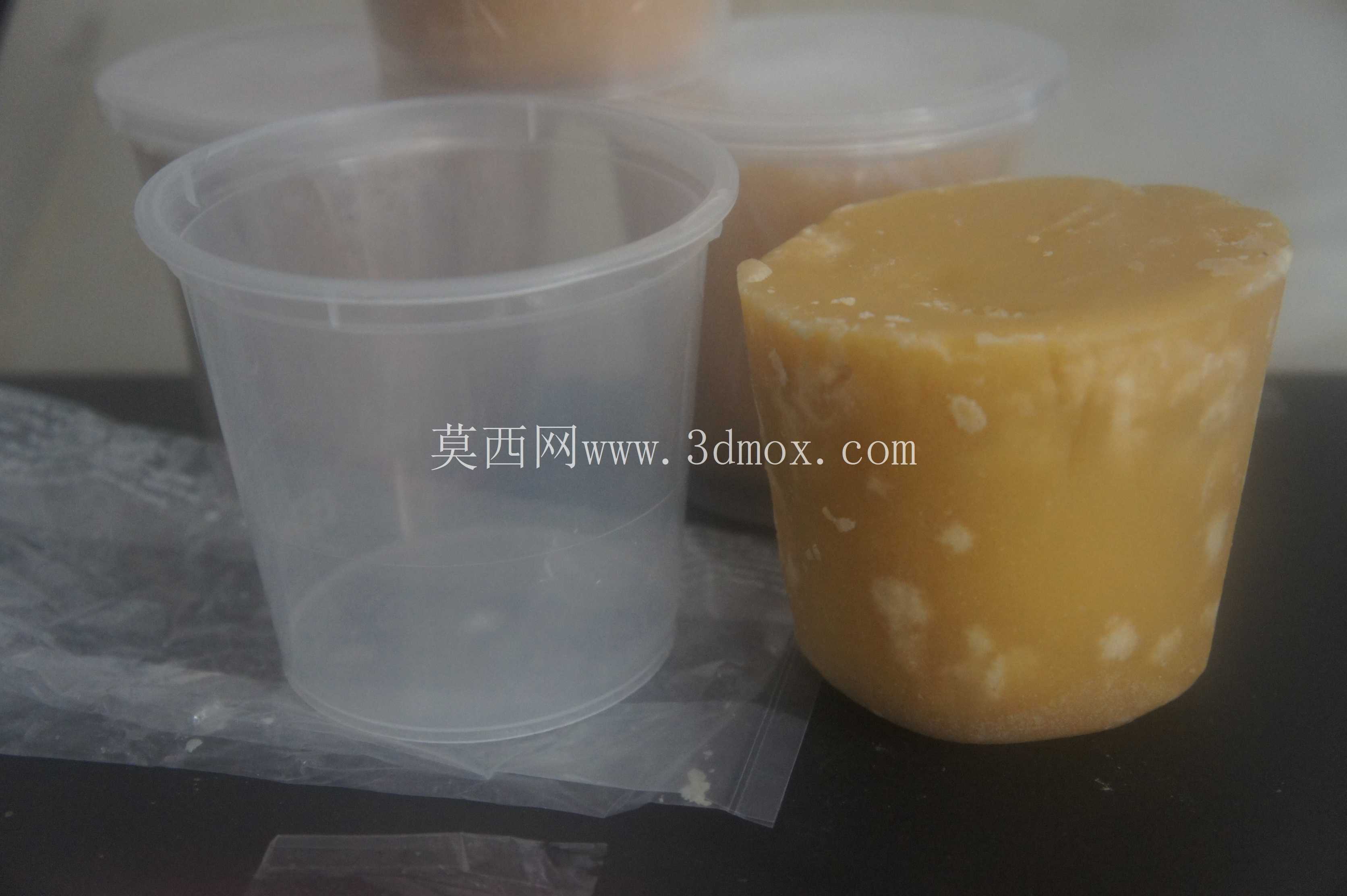

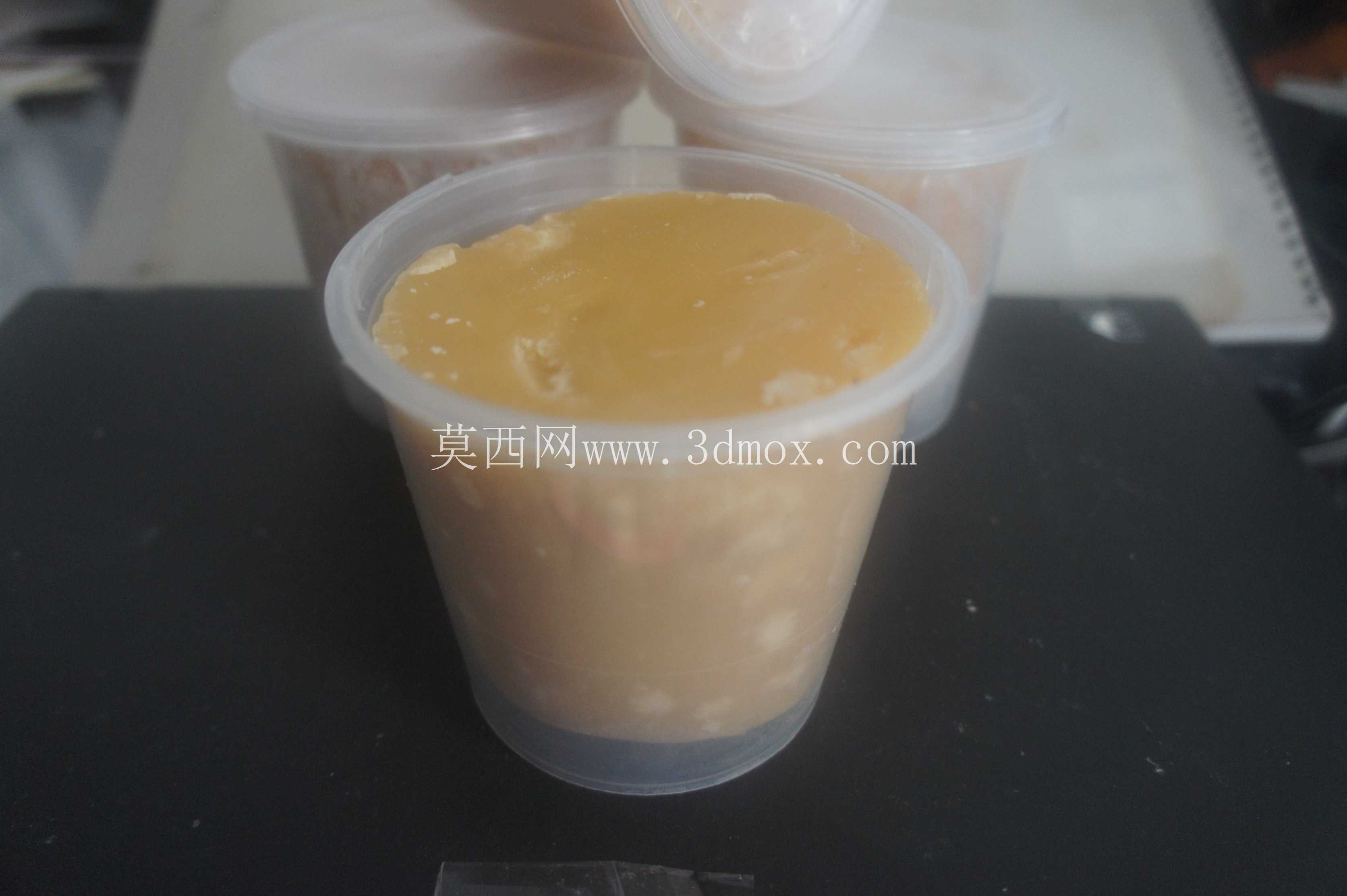

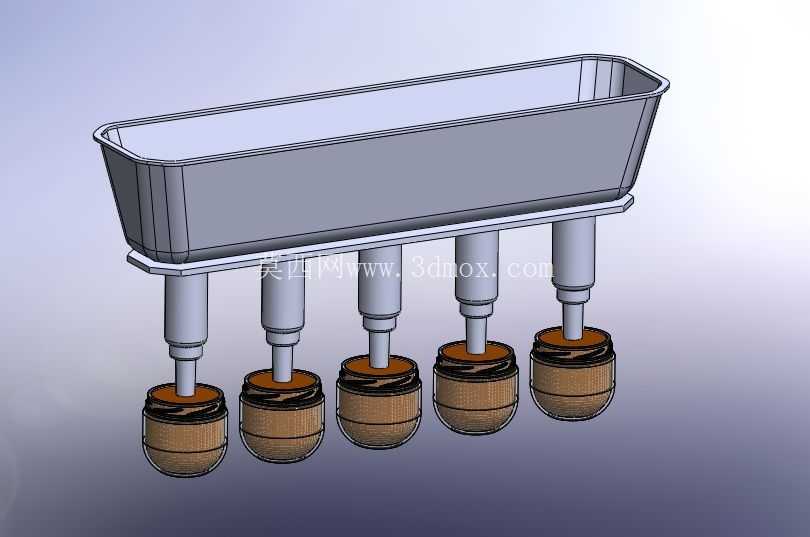

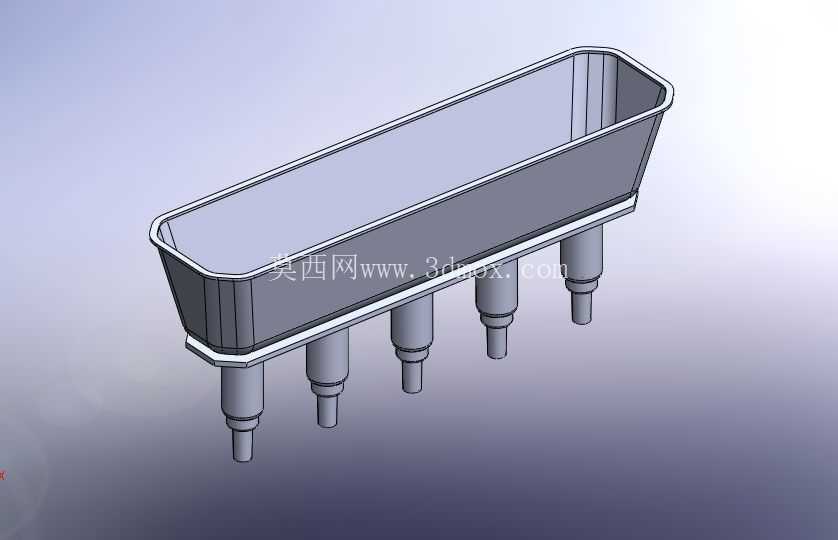

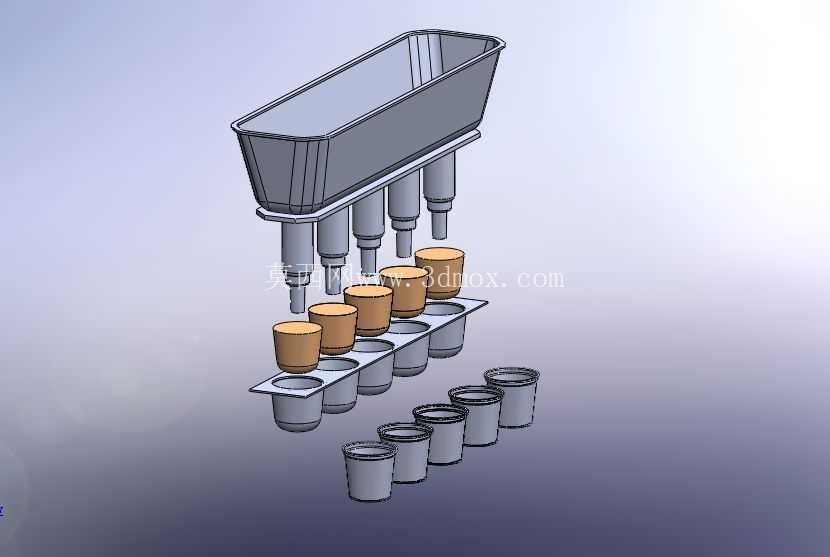

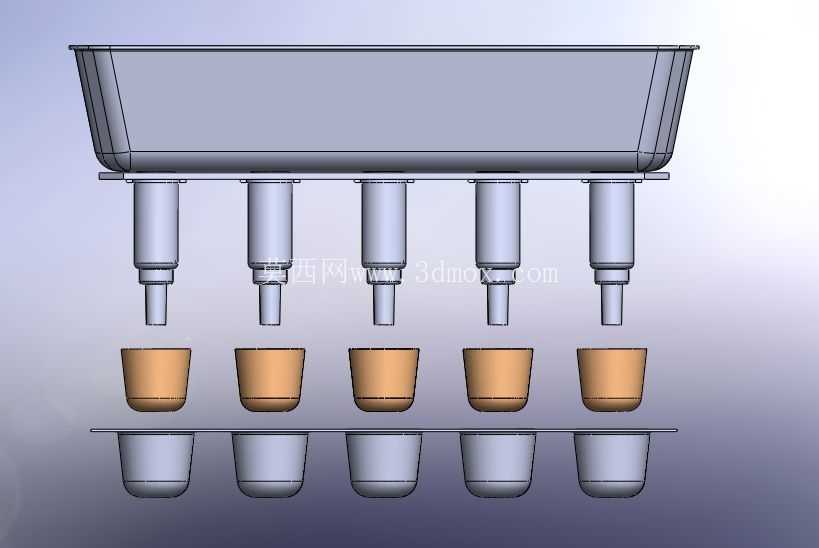

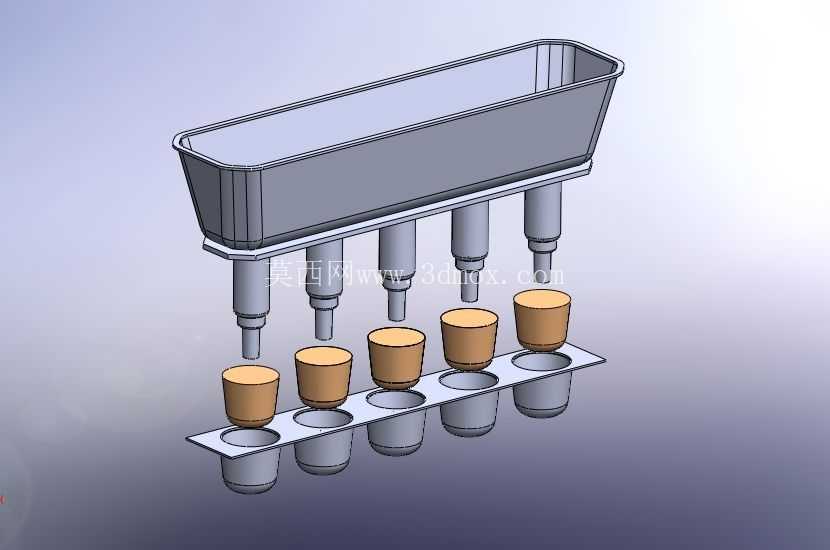

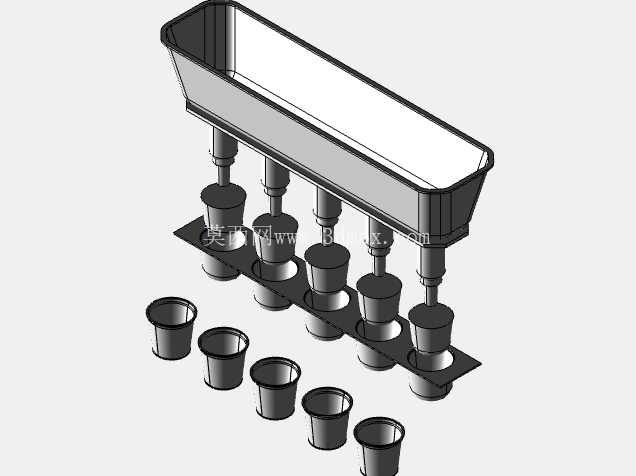

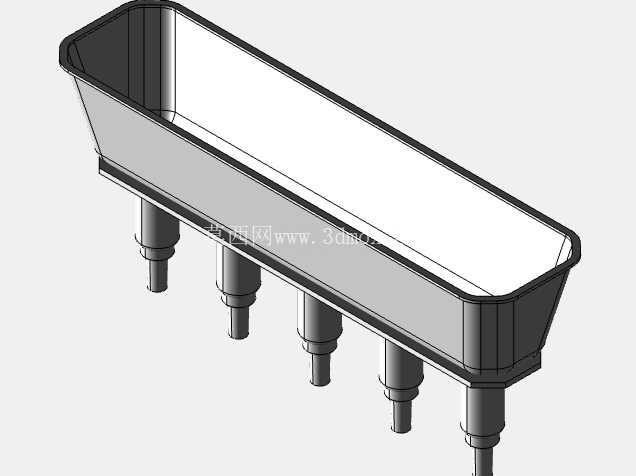

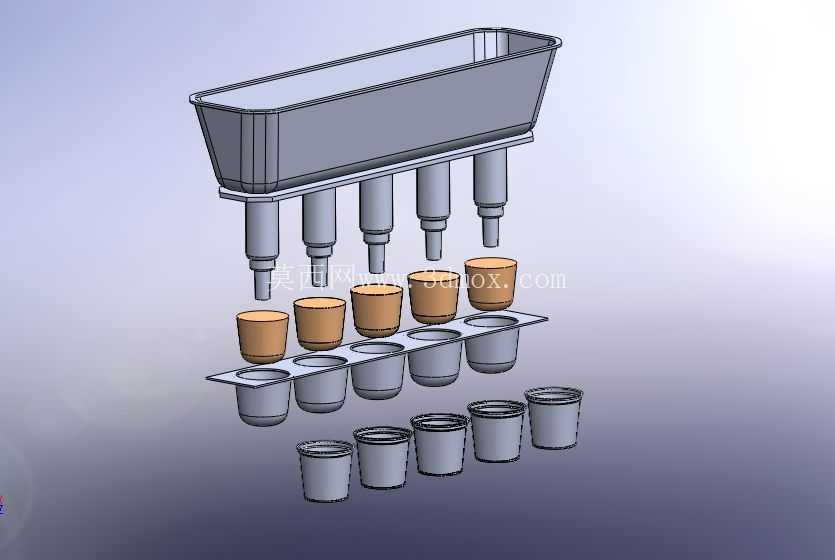

　　在食品加工生产环节的粘稠物料灌装工段，这类多工位灌装执行机构是整条灌装产线的核心执行单元，主要适配熬煮后呈稠化膏状、带固体颗粒的高粘度物料填充作业，比如甘蔗熬煮膏、红薯酱、枣梨酱、带果粒的果酱类产品，单份灌装量设定为500g的标准规格，能直接对接前段熬煮出料管路与后段封盖、贴标工位，完成从储料斗到成品容器的定量物料转移。从结构设计逻辑来看，整体采用上方储料、下方分料灌装的排布形式，顶部的敞口梯形储料斗做了大倾角内壁设计，避免高粘度物料挂壁残留，斗体底部均匀排布五组灌装出料头，出料头的口径做了梯度适配设计，对应不同流动特性的粘稠物料，避免出料过程出现拉丝、滴漏问题。

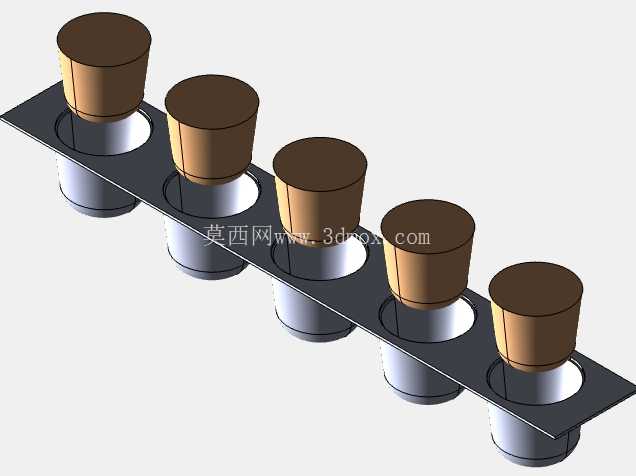

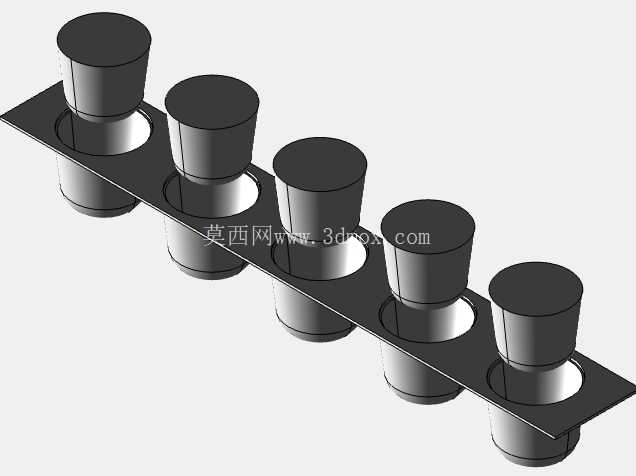

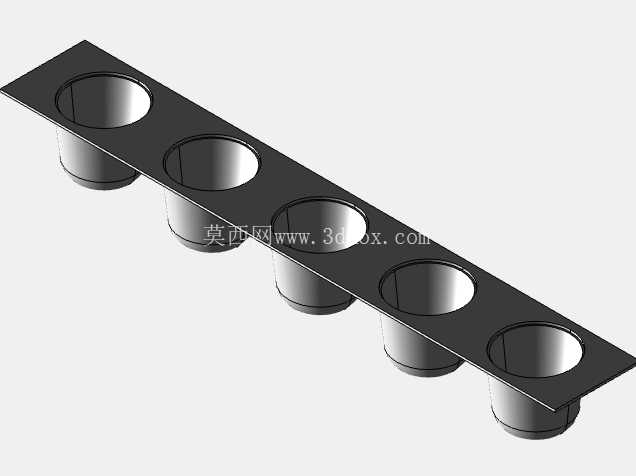

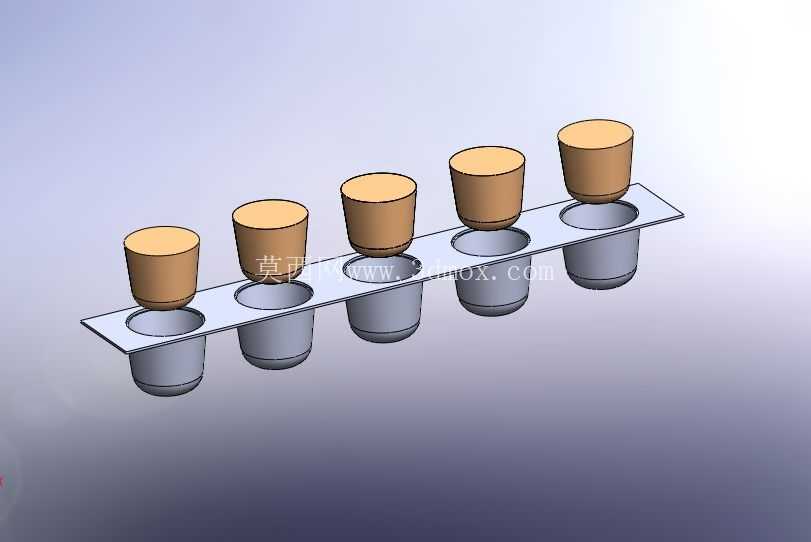

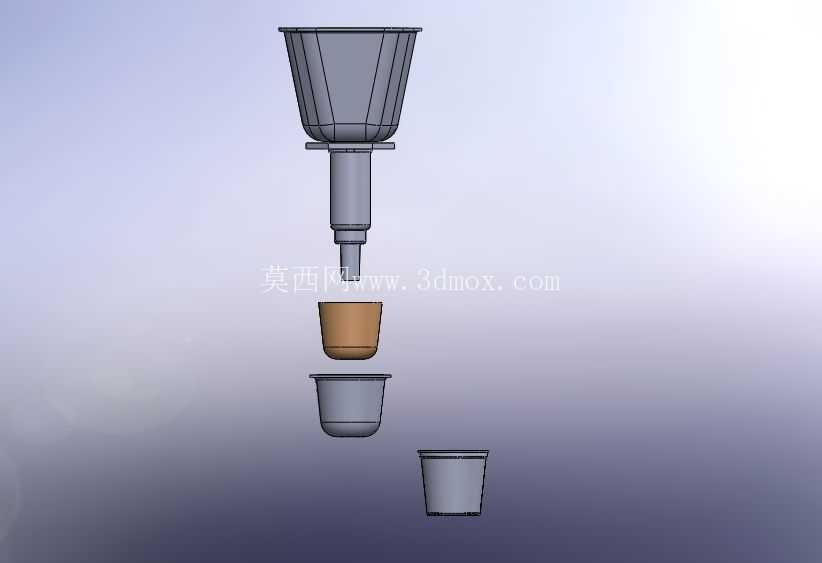

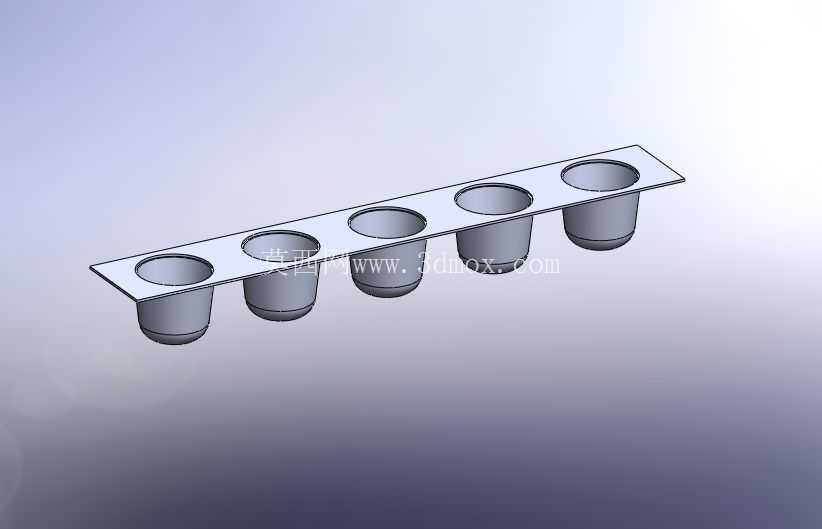

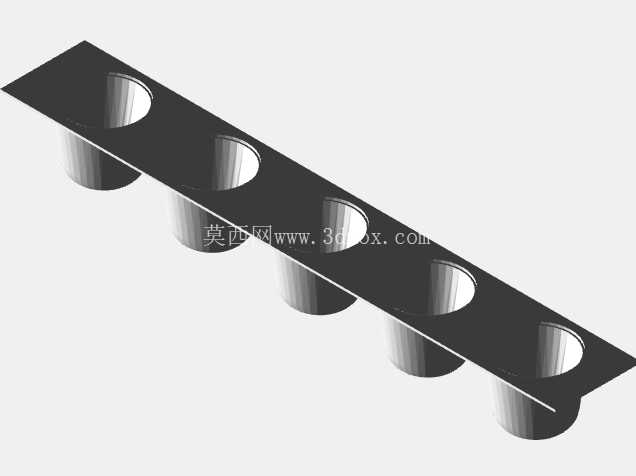

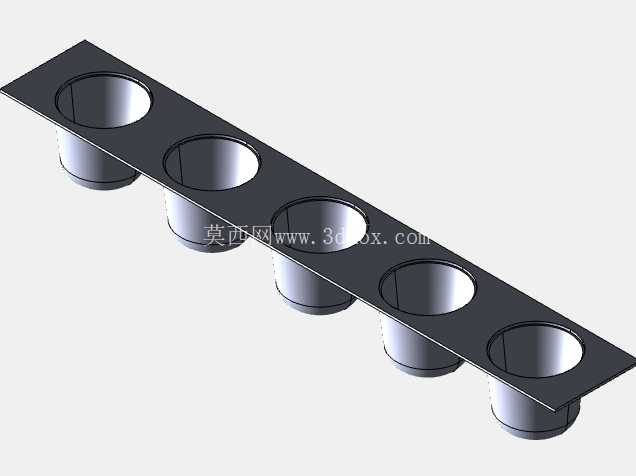

　　出料头下方设置两层容器定位结构，上层托板用于承接待灌装的空容器，每个定位槽精准对应上方灌装头的中心位置，保证灌装时物料完全落入容器内部，不会出现外溢污染容器外壁的情况；下层预留空间用于放置完成灌装的容器，可配合简易推送结构实现容器的工位流转，不需要额外增设复杂的转运输送结构，适合中小型食品加工车间的小批量多品类生产场景。设计过程中充分考虑了粘稠物料的流动特性，灌装头的出料行程做了可调设计，针对不同高度的容器可以调整出料嘴的伸入深度，灌装时出料嘴伸入容器中下部，随着物料填充逐步抬升，减少物料下落过程中裹挟的气泡量，也避免高粘度物料飞溅粘在容器口部，影响后续封盖工序的密封性。

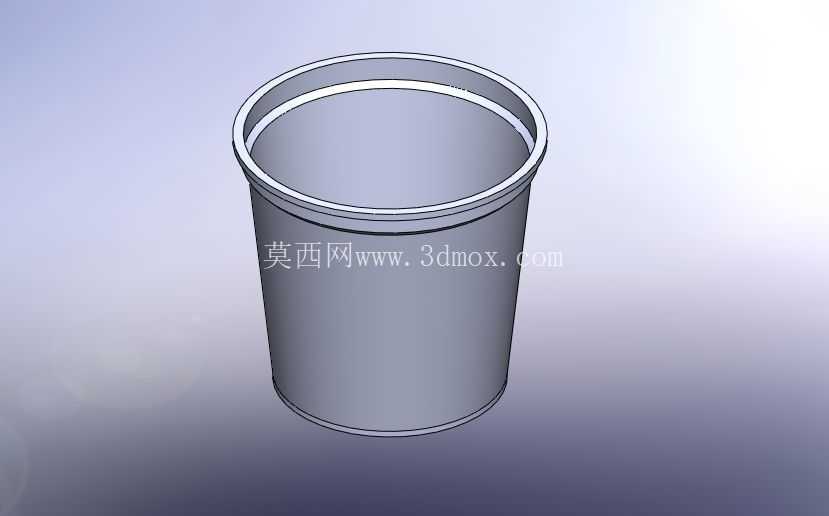

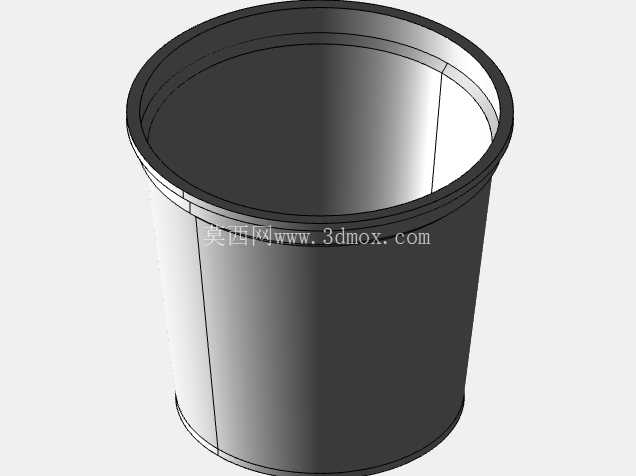

　　储料斗的侧壁厚度做了加强处理，因为粘稠物料在储料斗内堆积会对侧壁产生持续的静压力，尤其是带固体颗粒的物料，在挤压输送过程中会产生额外的侧向载荷，加厚的斗壁可以避免长期使用出现形变，保证各灌装头的位置精度始终维持在允许公差范围内。安装边界方面，整套机构的横向宽度适配常规的食品级输送带安装尺寸，不需要对现有产线的机架做大规模改造，储料斗顶部的敞口结构可直接对接自动上料管路，也可采用人工补料的方式适配小规模生产，底部的支撑脚预留了标准安装孔位，可直接固定在灌装工位的机架台面上，整体安装高度适配操作人员站立作业的视线高度，方便日常生产过程中观察物料填充状态，及时处理堵料、缺料的异常情况。功能特性上，这套机构可兼容多种同规格口径的容器，不管是塑料杯、玻璃瓶还是轻质金属容器，只要容器高度、口径在适配范围内，都可以通过调整托板定位槽的嵌套配件实现快速切换，不需要更换整套灌装执行结构，换产调整时间短，适合多品类小批量的果酱、膏糖类产品生产。针对高粘度物料容易堵料的问题，每个灌装头的出料通道都做了光滑圆弧过渡，没有直角死角，避免物料残留干结后堵塞出料通道，日常清洗时可以直接从顶部储料斗通入清洗水，顺着灌装头流出完成内部清洁，不需要完全拆解结构，降低了设备维护的工作量。

　　在实际生产应用中，这类灌装机构不需要搭配复杂的电控系统，可通过简单的气动控制实现灌装头的启闭，配合定量输送结构就能实现稳定的定量灌装，对于产能要求不高的特色农产品加工工坊、中小型食品加工厂来说，设备投入成本低，维护难度小，对操作人员的技术要求不高，能很好地满足粘稠类膏状食品的灌装生产需求。结构设计上没有采用复杂的传动组件，核心的灌装通道、储料结构都采用易加工的钣金与机加工件组合，加工难度低，后期如果出现部件磨损，可快速更换对应配件，不需要整体更换整套机构，长期使用的维护成本更低。
