水泥包装生产线成套工业设备结构

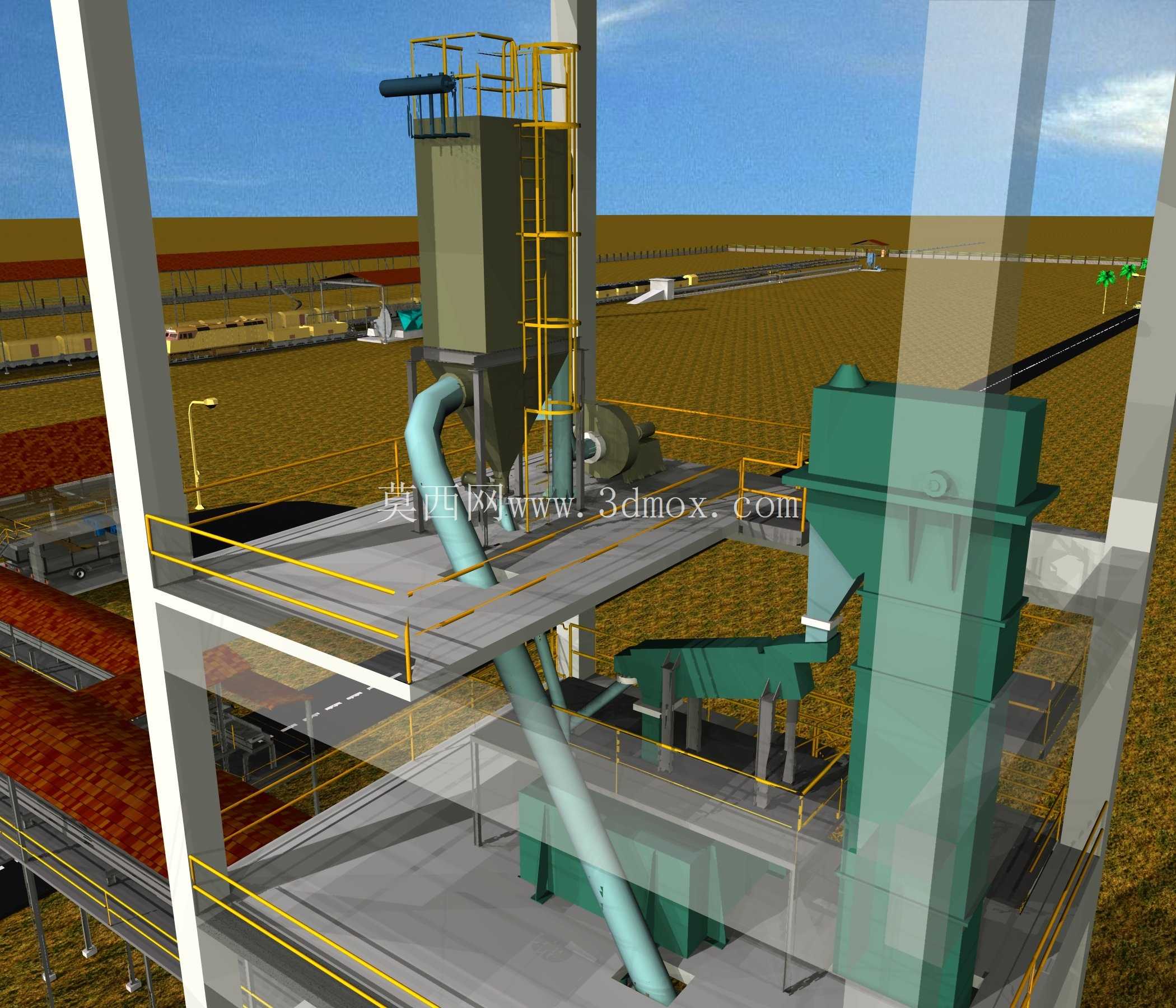

　　这套三维结构完整还原了袋装水泥生产末端的包装发运全流程工位布局，所有设备的安装接口、物料流向、操作维护空间都按照实际厂区建设的规范做了1:1还原，没有做简化处理，能直接作为同类型产线规划、设备改造的三维参考底图使用。从物料流转逻辑来看，经过粉磨、均化后的成品水泥首先通过密闭的斗式提升机输送至包装楼层的高位，整个提升段的壳体采用全密封结构，避免水泥粉料在垂直输送过程中出现溢散扬尘，提升机的出料口直接对接弹簧加载的振动输送机进料端，振动输送机的槽体倾角、振幅参数都按照水泥粉料的安息角做了适配，保证物料能够均匀、稳定地向料仓输送，不会出现堵料、积料的问题，弹簧加载的结构设计可以抵消振动传递到土建平台的动载荷，减少设备运行时对厂房结构的振动影响，同时也能降低运行噪音。

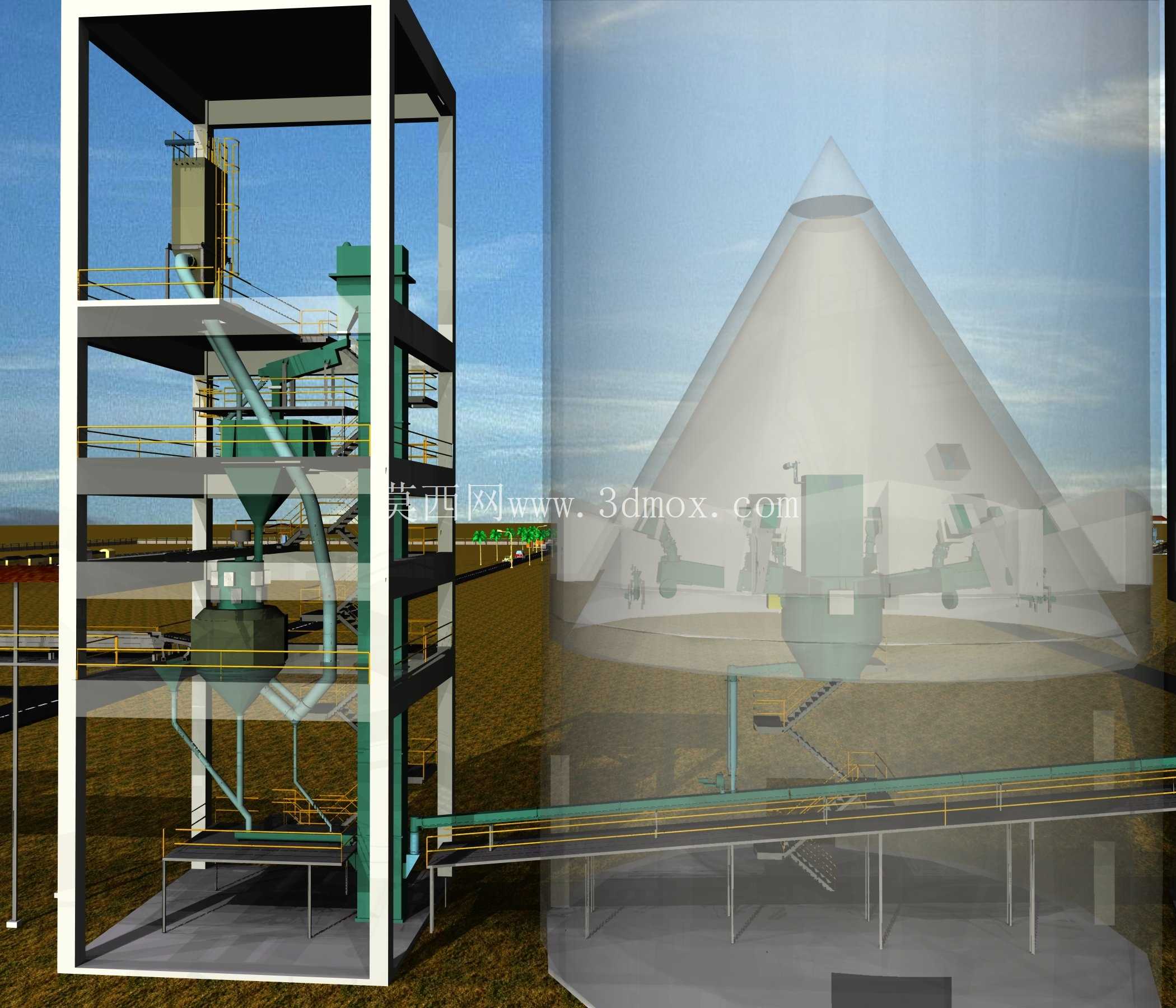

　　料仓作为中间缓冲单元，设计容量匹配前端提升机的输送能力和后端包装机的包装效率，避免出现前端供料不足或者后端待料的情况，料仓的锥段角度按照水泥粉料的流动特性设置，保证仓内物料能够整体下流，不会出现结拱、鼠洞等下料不畅的问题，仓壁还预留了振打器的安装位置，方便后期运维时处理堵料故障。料仓下方对接的是12嘴回转式包装机，每个出料嘴都对应独立的称重、灌装控制单元，单嘴灌装规格为50公斤标准袋装水泥，设备的回转半径、操作工位的站立空间都按照人体工程学要求预留，操作人员插袋、掉袋的操作路径没有设备干涉，包装机的机架高度、出料口高度和后续传送带的接料高度完全匹配，灌装完成的水泥袋能够平稳落到输送带上，不会出现摔袋、破包的情况。

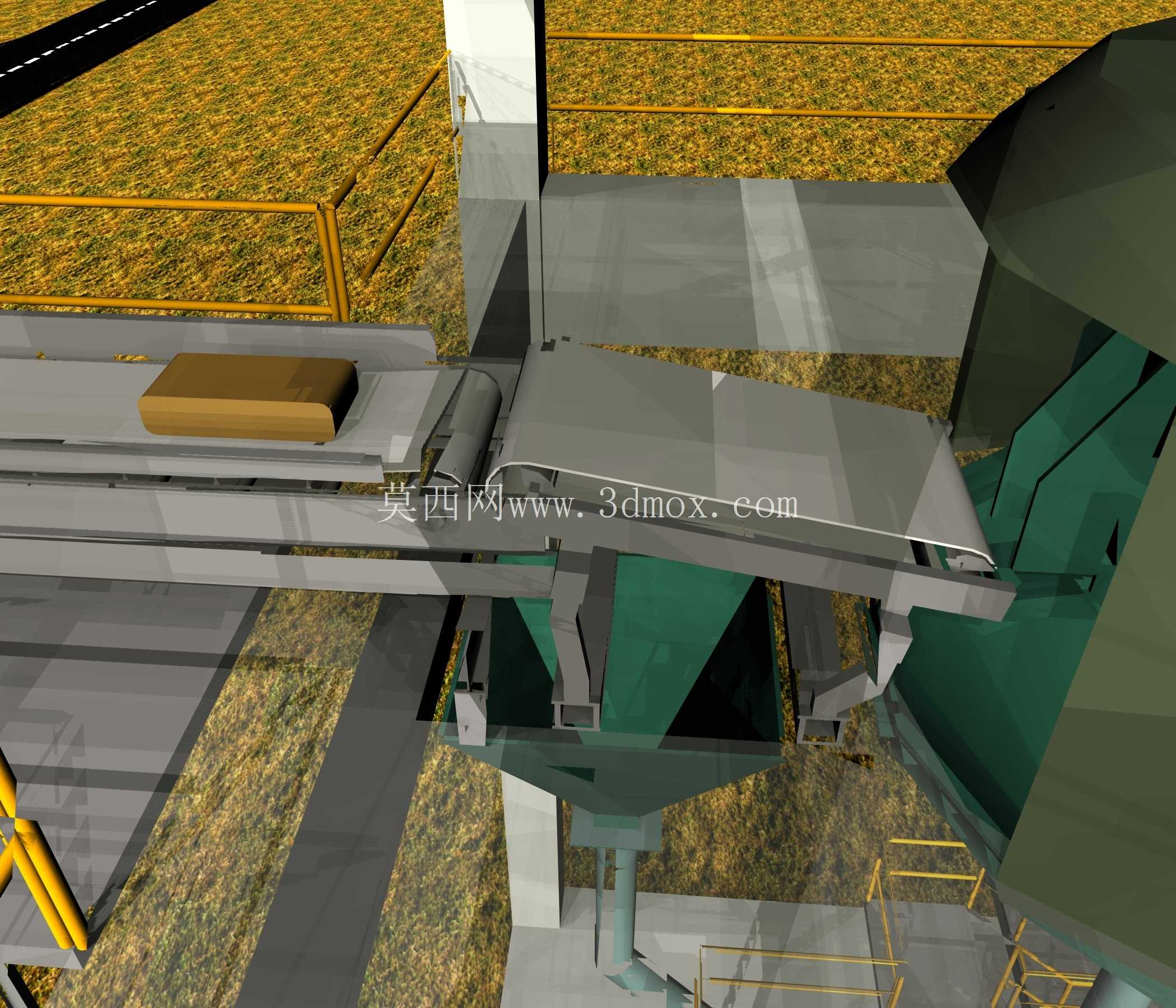

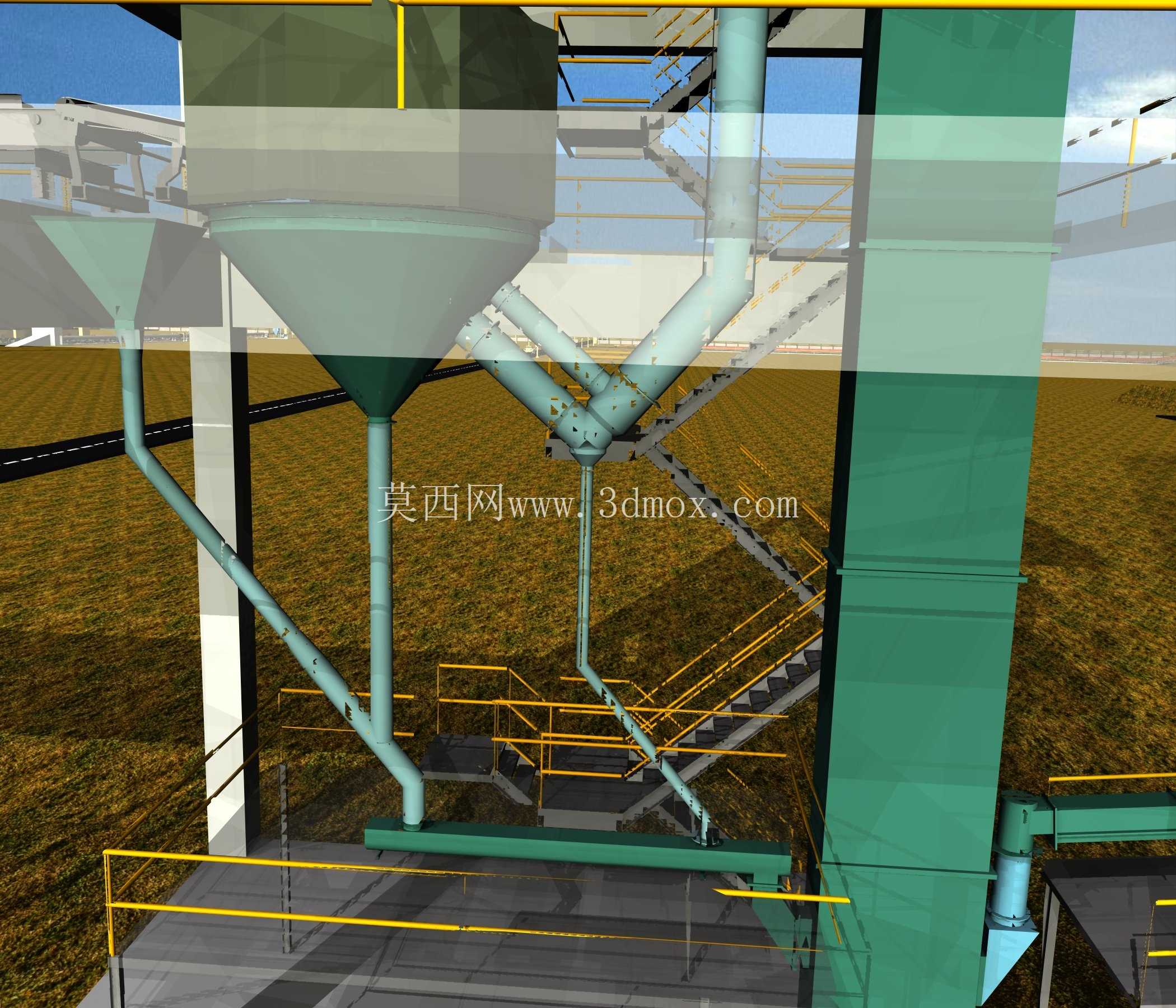

　　针对包装过程中灌装嘴位置溢出的水泥粉尘，这套结构专门设置了溢流收集漏斗和配套的螺旋输送机，所有溢料、落灰都会通过漏斗汇集到螺旋输送机内，被重新输送回料仓参与二次灌装，既减少了物料浪费，也避免了粉尘在车间内扩散，螺旋输送机的密封结构采用耐磨毛毡加迷宫密封的组合形式，适配水泥粉料的磨琢性强的特点，减少运行过程中的漏灰问题。灌装完成的水泥袋通过传送带依次经过清灰、破包检测、重量复检工位后，直接输送到装车区域，能够直接对接卡车、货车的装车工位，传送带的带宽、带速按照每小时1200袋的产能做了匹配，传送带的机架支腿高度、转弯段的曲率半径都按照厂区的实际通道宽度设置，不会和厂房立柱、其他管线产生干涉。

　　从安装边界来看，整套设备的安装平台采用钢结构框架，平台的荷载取值按照设备满负荷运行时的动载荷加静载荷总和计算，每层平台的护栏高度、爬梯位置都符合工业生产的安全规范，设备之间的检修通道宽度预留了足够的空间，方便后期更换易损件、日常巡检作业，所有设备的地脚螺栓位置、预埋板尺寸都在模型里做了明确标注，能够直接导出作为土建施工的参考依据。整个产线的布局充分考虑了水泥生产现场粉尘大、设备连续运行时间长的特点，所有转动部件都预留了润滑维护的操作空间，易损件的拆装路径没有其他设备遮挡，能够减少后期运维的工作量，物料的整个流转过程都处于密闭通道内，从源头控制了粉尘无组织排放的问题，符合建材生产行业的环保要求。
