铣床用ISO40标准锥柄钻头装夹组件

　　这套装夹组件适配常规立式铣床、数控镗铣床的ISO40主轴锥孔接口，主要用于金属切削工序中直柄麻花钻的装夹固定，可完成碳钢、铝合金、铸铁等常见工程材料的钻孔加工，覆盖普通钻孔、扩孔、铰孔前预钻等多类机加工场景，是车间铣削工位钻孔作业的常用配套工装。从结构设计来看，组件分为麻花钻本体与ER型弹簧夹头两部分，钻头采用标准高速钢麻花钻结构，螺旋排屑槽的螺旋角设置为30度，该角度在加工塑性材料时可保证切屑顺利沿槽排出，避免切屑堵塞孔壁造成孔径超差或钻头崩损；钻芯厚度从切削端向柄部逐步递增，既保证切削端的刃口锋利度，又能提升柄部的整体刚性，减少深孔加工时的钻头振摆。

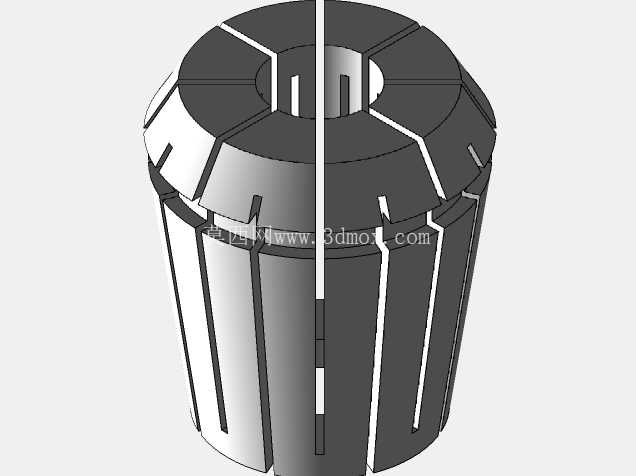

　　配套的ER夹头采用标准ER32规格，夹头外锥面与主轴锥孔的接触锥面精度控制在AT3级以内，装夹时通过锁紧螺母施压使夹头均匀收缩，抱紧钻头直柄部分，夹持跳动可控制在0.01mm以内，能有效保证钻孔的位置精度与孔壁粗糙度。设计过程中优先考虑了装夹的通用性与互换性，钻头柄部采用标准直柄设计，可适配同规格范围内不同直径的ER夹头，无需更换整套刀柄即可完成不同孔径钻头的切换，减少工位换刀的辅助时间；夹头的开槽采用对称均布结构，收缩时各瓣夹爪的变形量一致，不会出现单边抱紧导致的钻头偏斜问题，同时夹头端面设置有定位台阶，安装时可与主轴端面贴合，保证轴向定位精度。

　　从安装边界来看，整套组件装入ISO40主轴后，钻头伸出夹头端面的长度可根据加工孔深调整，最大伸出长度不超过钻头直径的10倍，避免长径比过大造成钻头弯曲变形；夹头的最大外径为42mm，加工时可避让工件上的凸台与夹具结构，不会发生干涉；钻头切削端的横刃经过标准修磨，轴向钻削力比未修磨钻头降低约30%，可减少主轴负载，适配中小功率铣床的钻孔作业。实际使用中，这套组件的装夹操作便捷，锁紧螺母采用标准ER扳手即可完成松紧，无需额外专用工具，适合批量生产中的频繁换刀需求；排屑槽的表面抛光处理可降低切屑与槽壁的摩擦阻力，加工铝合金等软质材料时不会出现粘屑问题，能稳定维持钻孔精度；夹头采用弹簧钢材质，经淬火处理后硬度达到HRC44-48， repeated装夹后仍能保持足够的夹持力，不会出现钻头打滑窜动的情况。

　　针对铣床上钻孔容易出现的孔位偏移问题，设计时特意控制了夹头与钻头的配合间隙，直柄部分的公差采用h6级，夹头内孔收缩后的夹持公差控制在0.02mm以内，钻孔初始切入时的导向稳定性更好，可减少划线钻孔时的找正时间；同时钻头的两个主切削刃对称度控制在0.02mm以内，钻削时两刃的切削力平衡，不会出现单边受力导致的孔壁拉毛问题。在深孔加工场景下，这套组件的排屑槽长度足够，配合压缩空气从主轴中心吹气，可将切屑顺利从孔内吹出，避免切屑在孔底堆积造成钻头烧损；柄部与夹头的接触长度达到25mm，即使在较大进给量下也能保证足够的夹持扭矩，不会出现钻头转动打滑的情况。
