轴套类零件NC加工仿真练习三维模型

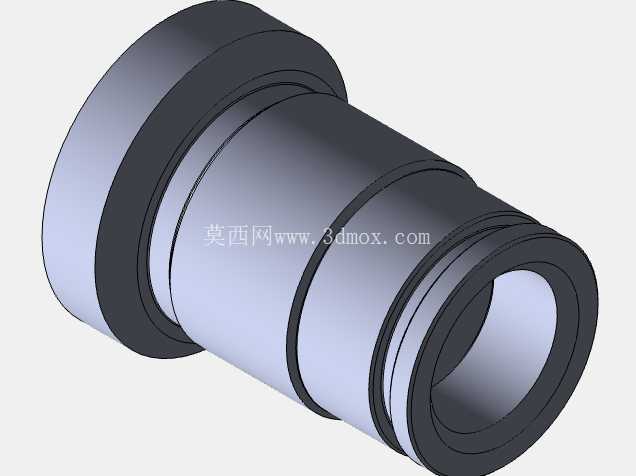

　　本次建模的轴套类零件，是数控车削加工实训环节常用的典型练习载体，主要面向数控编程入门阶段的工艺验证场景，适配普通卧式数控车床的装夹加工工况，可直接用于CAM编程后处理生成NC代码的仿真校验环节，帮助编程人员快速排查走刀路径中的撞刀、过切、干涉等常见问题。从结构特征来看，该零件属于典型的回转体轴套构件，整体采用阶梯式外圆设计，大端设置有定位凸缘，用于加工过程中的轴向装夹定位，凸缘端面可作为Z向对刀基准面，外圆各阶梯段设置有退刀槽结构，适配外圆车刀、切槽刀的加工退刀需求，内孔为阶梯通孔结构，各孔径段之间设置有过渡倒角，去除锐边的同时可避免装配过程中出现卡滞问题。

　　设计过程中优先遵循数控车削的工艺合理性原则，外圆各段直径差控制在常规车削加工的吃刀量范围内，避免单次切削余量过大导致的刀具崩损或零件变形，所有回转面的同轴度公差基准统一为零件轴线，减少装夹找正的难度，退刀槽的宽度与深度匹配常用切槽刀的切削刃宽度，无需定制特殊刀具即可完成加工。从安装边界来看，零件大端凸缘外径适配普通三爪卡盘的装夹范围，装夹时可直接加持凸缘外圆完成一次装夹，完成大部分外圆与内孔的加工，仅需二次装夹加持小端外圆完成大端端面的精车，二次装夹时需找正已加工外圆的圆跳动，控制在0.02mm以内即可保证两端面的平行度要求。

　　零件总长尺寸适配数控车床的常用加工行程，无需使用尾座顶尖即可完成悬臂加工，长径比控制在合理范围内，加工过程中不会出现明显的让刀变形。在实际教学与实训场景中，这类零件常作为CAM编程与机床仿真的基础练习件，编程人员可先在三维建模环境中完成零件的实体建模，提取各加工面的轮廓特征，进入CAM模块后依次设置外圆粗车、外圆精车、切槽、内孔钻削、内孔粗镗、内孔精镗、倒角等加工工序，设置合理的主轴转速、进给量、背吃刀量等切削参数，生成刀路后进行初步的干涉检查，再通过后处理生成对应数控系统的NC代码，导入数控仿真软件中模拟真实机床的加工过程，验证代码的准确性，排查G代码中的语法错误、走刀坐标错误、刀具补偿设置错误等问题，避免直接在真实机床上运行代码导致的撞机事故。

　　这类练习件的结构虽然不复杂，但覆盖了数控车削加工中绝大多数的基础工序，能够帮助初学者快速掌握从建模到编程再到仿真验证的完整流程，理解不同工序的工艺安排逻辑，掌握刀具选择、参数设置、装夹定位的核心要点，同时也可作为企业新入职数控编程人员的岗前考核载体，通过零件的编程与仿真过程快速考察其工艺规划能力与软件操作水平。建模过程中所有特征均采用参数化设计，各段直径、长度、槽宽、孔径尺寸均可通过参数表快速修改，可快速衍生出不同尺寸规格的同类型练习件，适配不同难度等级的实训需求，修改尺寸后可直接更新刀路生成新的NC代码，无需重复进行建模操作，大幅提升实训素材的准备效率。零件的所有棱边均按照机械加工通用要求设置了0.5mm的倒角，既符合实际加工的工艺规范，也避免了锐边划伤操作人员的风险，内孔与外圆的表面粗糙度要求按照常规传动配合轴套的标准设置，精车工序即可达到要求，无需额外的磨削加工，适配普通数控车床的加工能力范围，无需借助其他加工设备即可完成全工序加工。
