台式数控热线泡沫切割加工设备结构

　　这款数控热线泡沫切割设备，主要面向泡沫类轻质材料的异形轮廓加工作业场景，在广告字制作、建筑沙盘模型加工、包装缓冲衬垫定制、铸造消失模白模切削、航模部件制作这类需要对EPS、EPP、海绵类多孔软质材料做精准轮廓裁切的场景中，相比传统的铣削、刀模冲切工艺，依靠电热丝的热熔切削原理，加工过程无切削碎屑、无刀具接触应力，不会造成泡沫材料的挤压变形，切口平整无毛刺，尤其适合加工大尺寸薄壁、复杂曲面的泡沫构件。设备整体采用铝型材搭建的框架式结构，底部以标准工业铝型材拼接成矩形承载底座，底座上铺设平整的耐高温工作面板作为加工承载面，面板边缘与铝型材框架通过角码连接件锁固，保证台面平面度公差控制在合理范围内，避免加工过程中材料放置出现翘曲偏移。

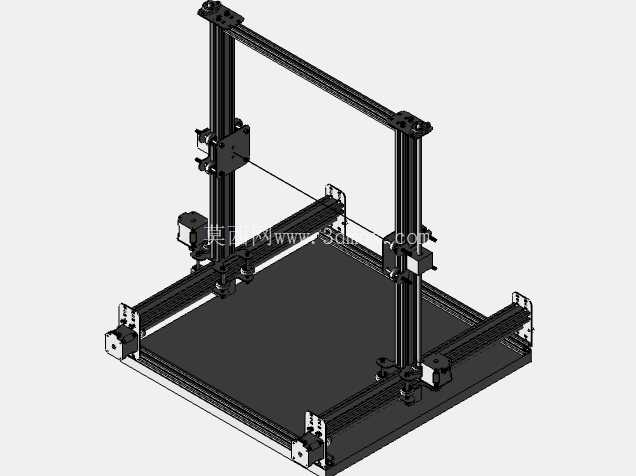

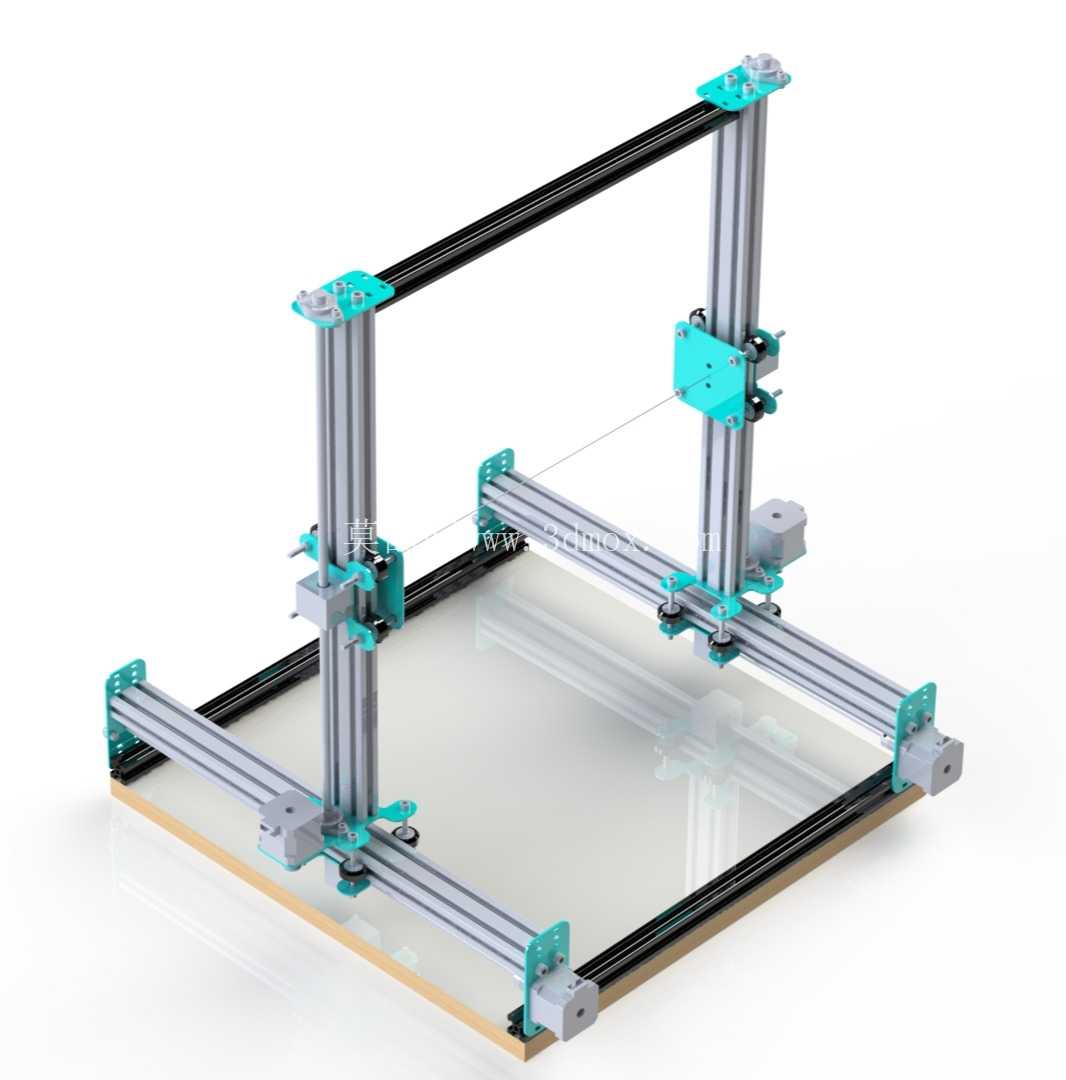

　　X轴方向的两根平行导轨分别布置在底座前后两侧的铝型材上，采用同步带传动搭配直线滑块的运动结构，保证横向运动的同步性，Y轴的运动模组跨接在X轴的两个移动滑座上，同样采用铝型材作为梁体承载，搭配同步带传动实现纵向进给，Z轴的升降滑座安装在Y轴的移动滑块上，负责带动电热丝安装座做垂直方向的升降调整，三个运动轴均采用步进电机作为驱动元件，配合限位开关实现各轴的行程限位与原点复位，避免运动超程造成结构碰撞。设备的热线张紧机构布置在Z轴滑座与底座侧端的固定座之间，电热丝两端通过弹簧张紧结构固定，保证加热状态下电热丝始终保持恒定的张紧力，不会因为热胀冷缩出现松弛抖动，影响切割面的平整度。设计过程中，各轴的运动行程做了匹配性规划，底座的安装边界预留了电机、同步轮、张紧机构的安装空间，整体机架的外轮廓尺寸适配常规车间工作台的摆放需求，不需要额外做大型混凝土基础固定，放置在水平硬质台面上即可调平使用。运动部分的走线全部采用拖链收纳，避免运动过程中线缆与铝型材框架发生摩擦破损，电气控制部分的安装位预留于底座侧端的铝型材槽位内，可直接安装控制板与驱动模块，不需要额外设计独立的电气柜，减少整体设备的占用空间。

　　从实际加工的适配性来看，这款设备既可以完成二维平面的异形轮廓切割，通过Z轴的同步升降配合XY轴的插补运动，也能完成带锥度的三维曲面泡沫构件加工，比如建筑模型的坡屋顶、铸造用的变截面消失模、包装用的定位缓冲衬垫这类构件，都可以通过数控编程实现一次成型加工，不需要后续的二次修磨。框架结构全部采用标准工业铝型材搭配标准角码、T型螺栓连接，没有采用定制焊接机架，一方面降低了加工制作的成本，另一方面组装过程中可以根据实际加工需求灵活调整各轴的有效行程，比如需要加工更大尺寸的泡沫板材时，只需要更换更长的铝型材梁体、同步带与传动光轴，不需要重新设计整体机架结构，改装拓展的门槛较低。

　　各轴的滑块与导轨之间预留了合适的配合间隙，搭配润滑脂填充可以保证长期运行的顺畅性，不会因为泡沫加工过程中产生的微量热熔残渣附着出现卡滞问题，日常维护只需要定期清理导轨表面的残渣、检查同步带张紧度即可，维护难度远低于传统的金属切削机床。热线的供电部分采用可调压的加热控制模块，可以根据不同材质、不同厚度的泡沫材料调整电热丝的加热温度，避免温度过高造成泡沫切口过宽、材料熔融粘丝，或是温度过低出现切不透、拉扯材料的问题，配合运动轴的进给速度参数匹配，可以适配不同密度的泡沫材料加工需求。设备的整体重心集中在底部的工作台框架位置，Z轴升至最高行程位置时，整体重心依然落在底座支撑边界范围内，高速运动过程中不会出现倾覆晃动的问题，不需要额外加装地脚螺栓固定，适合小型加工工坊、模型制作工作室、教学实训场景下的小批量定制加工作业。
