交错啮合式创意齿轮立方体结构设计

项目分类:通用机械零部件 发布时间:2024-12-23 ID:864194
  • 交错啮合式创意齿轮立方体结构设计
  • 交错啮合式创意齿轮立方体结构设计
  • 交错啮合式创意齿轮立方体结构设计
  • 交错啮合式创意齿轮立方体结构设计
  • 交错啮合式创意齿轮立方体结构设计

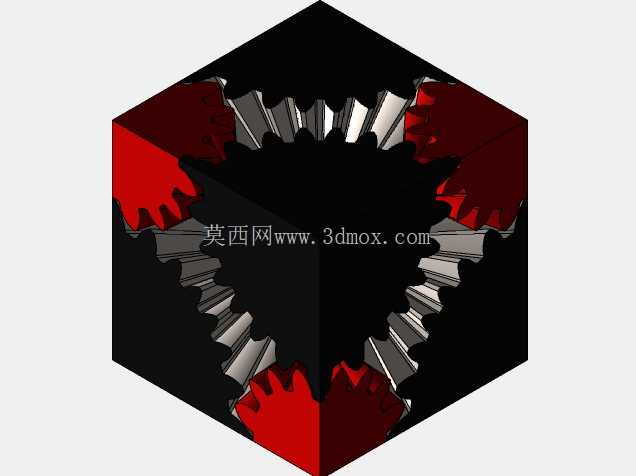

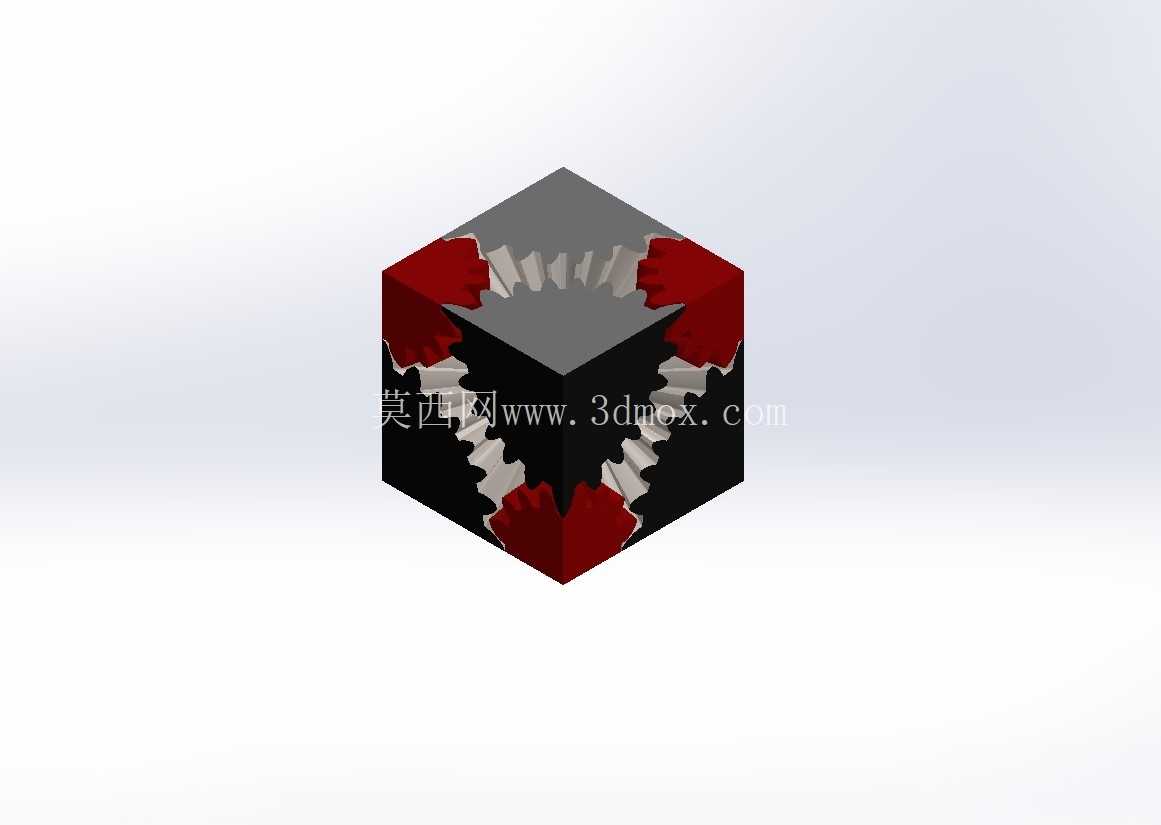

  这款交错啮合的齿轮立方体结构,打破了常规平面齿轮传动的布局逻辑,将三组正交布置的齿轮副整合在正六面体的封闭空间内,每个外露端面都能看到齿形的咬合边界,整体结构没有额外的外置机架,依靠立方体自身的实体块作为齿轮的安装支撑基体,省去了传统齿轮箱的分体式壳体设计。从实际应用场景来看,这类结构并非用于大扭矩重载传动场景,更多是作为机械原理展示教具、创意机械摆件的核心传动单元,也可嵌入小型桌面互动装置中,作为多轴同步输出的紧凑型传动核心,在科普展项、工业文创产品设计领域有较高的适配性。

  设计过程中首先要解决的是三个正交方向齿轮的齿形干涉问题,常规渐开线圆柱齿轮无法直接在立方体角部实现无干涉啮合,因此每个端面的外露齿都做了齿顶修形,齿廓曲线在靠近立方体棱边的位置做了渐开线截断处理,保证三个方向的齿轮转动时,角部位置的齿体不会发生实体碰撞。结构的安装边界完全贴合正六面体的外形尺寸,六个面的齿轮端面与立方体表面齐平,没有突出的轴端或者连接结构,所有转动副的支撑孔都直接开设在立方体实体内部,采用内嵌式微型轴承的安装方式,轴承孔的同轴度公差控制在0.02mm以内,避免多齿轮联动时出现卡滞。

  从功能特性来看,转动任意一个端面的齿轮,都能带动其余五个面的齿轮同步转动,传动比为1:1,所有齿轮的模数、齿数完全一致,齿宽根据立方体壁厚做了适配调整,既保证齿面啮合的接触面积足够传递轻载扭矩,又不会因为齿宽过大占用立方体内部的多余空间。设计时特意将齿根位置做了圆角过渡,避免应力集中导致的齿根断裂,虽然是轻载结构,但齿根圆角半径按照模数的0.38倍设置,完全符合通用机械零件的设计规范。立方体的非齿面实体部分做了轻量化挖槽处理,内部预留的空腔既可以容纳轴承的安装位,也能减少整体结构的重量,挖槽后的壁厚均匀控制在3mm,保证实体部分有足够的支撑刚度,不会因为齿轮啮合的径向力出现形变。

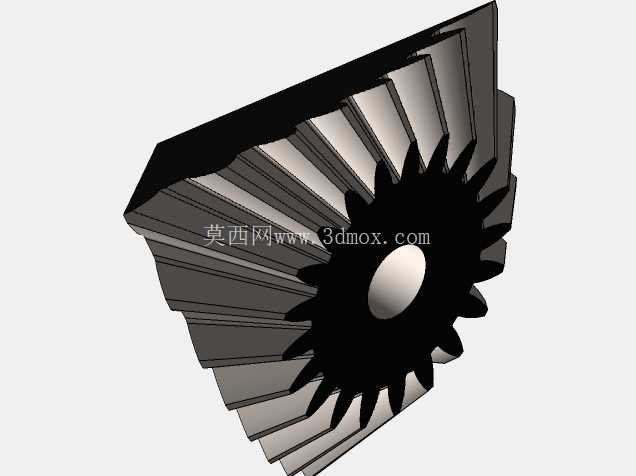

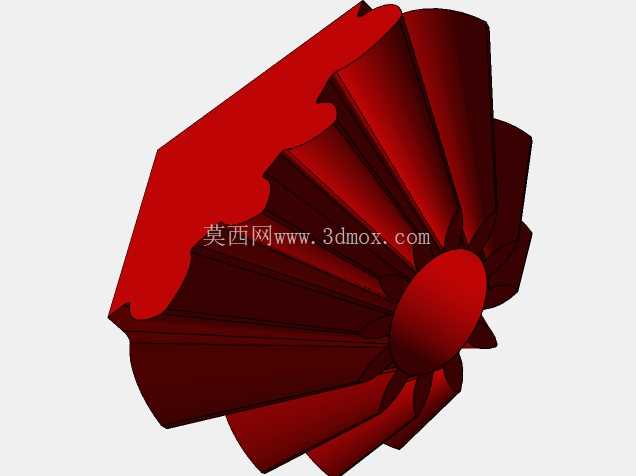

  齿部与立方体基体的连接采用一体化设计思路,避免分体装配带来的累积误差,每个齿轮的轮缘与立方体的端面实体平滑过渡,没有突兀的拼接台阶,外露的齿顶部分做了倒角处理,避免尖锐边角造成的磕碰损伤。在实际装配调试时,需要先将三个方向的齿轮依次放入内部腔体,调整齿侧间隙到0.01-0.03mm的区间,再压入内嵌轴承,最后封堵轴承安装孔的工艺堵头,整个装配过程不需要额外的紧固件,依靠过盈配合的轴承实现所有转动部件的定位。这类结构的传动效率虽然不如开式圆柱齿轮传动,但胜在结构紧凑、外形规整,不需要额外的防护外壳,作为展示类结构时,观察者可以直接从六个端面看到齿轮啮合的动态过程,比传统的平面齿轮组更具视觉冲击力。设计时还考虑了不同使用场景的适配性,如果作为教具使用,可以将立方体的实体部分采用透明树脂材质制作,方便观察内部齿轮的联动状态;如果作为文创摆件,可以在齿面做不同的表面处理,通过色彩区分不同方向的齿轮,提升视觉辨识度。整个结构没有多余的冗余零件,所有几何特征都服务于传动功能与外形完整性,棱边位置的齿形修形是整个设计的核心难点,需要通过运动仿真反复验证齿廓的运动包络线,确保全行程转动过程中没有任何干涉,同时还要保证齿面的有效啮合长度足够,不会出现传动脱开的问题。
