卧式斯特林动力装置结构设计

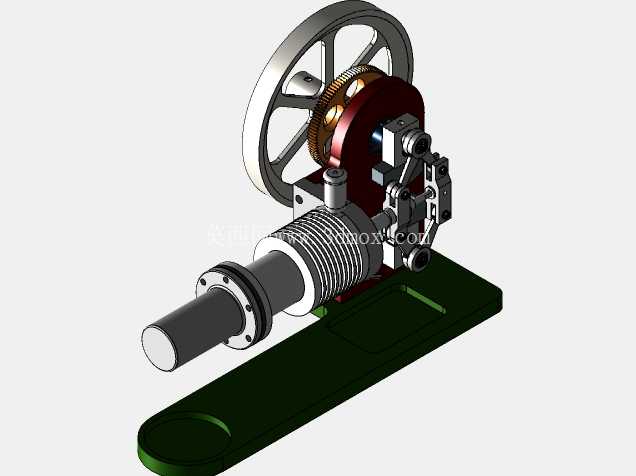

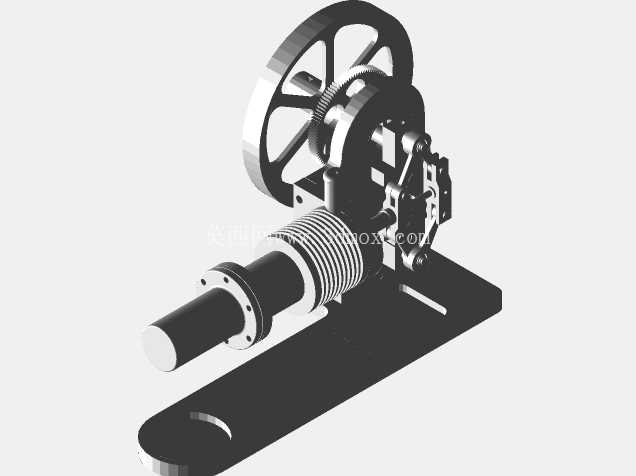

　　这款外燃式动力装置的结构设计，核心围绕闭式循环工质的热功转换逻辑搭建，整套机构采用卧式布局，将换热气缸组件、曲柄连杆传动组、惯性飞轮、动力输出轴全部集成在一体式铸造安装底座上，底座预留的两组沉头安装孔可直接适配M8规格螺栓，能固定在厚度10mm以上的实验台架或设备安装面，整套装置的横向安装边界控制在220mm范围内，纵向最大尺寸不超过110mm，垂直方向最高点距安装面135mm，不会占用过多台架安装空间，适合教学演示、小型动力实验场景使用。

　　从功能实现逻辑来看，装置的核心换热段采用带环形散热鳍片的气缸结构，鳍片沿气缸轴向等距排布，单组鳍片厚度1.2mm，相邻鳍片间距2mm，能在冷端形成足够的换热面积，保证工质在冷腔的冷却效率；热端气缸直接对接外部热源，缸壁采用厚壁结构设计，可承受持续加热带来的温度梯度变化，避免长期热循环下出现形变漏气。传动端的曲柄连杆机构采用偏心轴设计，偏心距设置为12mm，匹配活塞18mm的设计行程，连杆两端采用铰接式连接结构，铰接轴处预留微小间隙，既保证传动过程无卡滞，又能控制活塞往复运动的侧向力，减少缸壁的偏磨损耗。

　　飞轮组件安装在曲柄轴的悬臂端，采用轮辐式结构，轮缘位置做加厚处理，在控制整体重量的前提下最大化转动惯量，能够储存活塞做功行程的多余动能，带动整套机构顺利越过上下止点，保证运转过程的转速稳定性，飞轮端面还设计有刻度标记，可配合转速传感器实时采集运转转速数据，方便实验过程中的参数记录。动力输出轴从飞轮端向外延伸，轴端加工有标准平键槽，可直接连接小型发电机、水泵负载或者其他实验负载，拓展不同的实验演示场景。

　　整套结构的设计思路优先考虑拆装便利性，气缸与底座、传动组件与侧板之间全部采用螺栓连接，没有设计不可拆卸的铆接或焊接结构，方便拆解观察内部的活塞、连杆、配气机构的运动逻辑，也便于后期更换密封件、调整配合间隙。安装底座的底面做了全平面铣削处理，平面度控制在0.05mm以内，固定后整套机构的主轴水平度偏差不超过0.1mm/m，能避免因安装倾斜带来的传动附加载荷，延长运动部件的使用寿命。

　　在实际应用场景中，这类小型斯特林动力装置既可以作为高校工程热物理课程的演示教具，直观展示外燃机的闭式循环工作原理，帮助学生理解热功转换的完整过程；也可以作为小型低温差发电实验的核心动力部件，匹配低功率发电机实现低品位热源的能量回收；同时也能作为机械原理课程的传动结构案例，展示曲柄滑块机构、惯性飞轮储能的实际应用方式。设计过程中对所有运动部件的配合间隙都做了适配性调整，活塞与缸壁之间采用间隙配合，配合公差控制在H7/g6区间，既保证运动过程无卡滞，又能减少工质泄漏量，提升循环效率；铰接位置的销轴采用耐磨钢材制作，表面做硬化处理，长期运转下的磨损量控制在极小范围，不需要频繁维护更换。整套装置的所有外露棱角都做了倒钝处理，避免拆装或者运转过程中出现划伤风险，操作安全性也符合教学实验设备的基本要求。
