直列四缸活塞曲柄连杆内燃机构

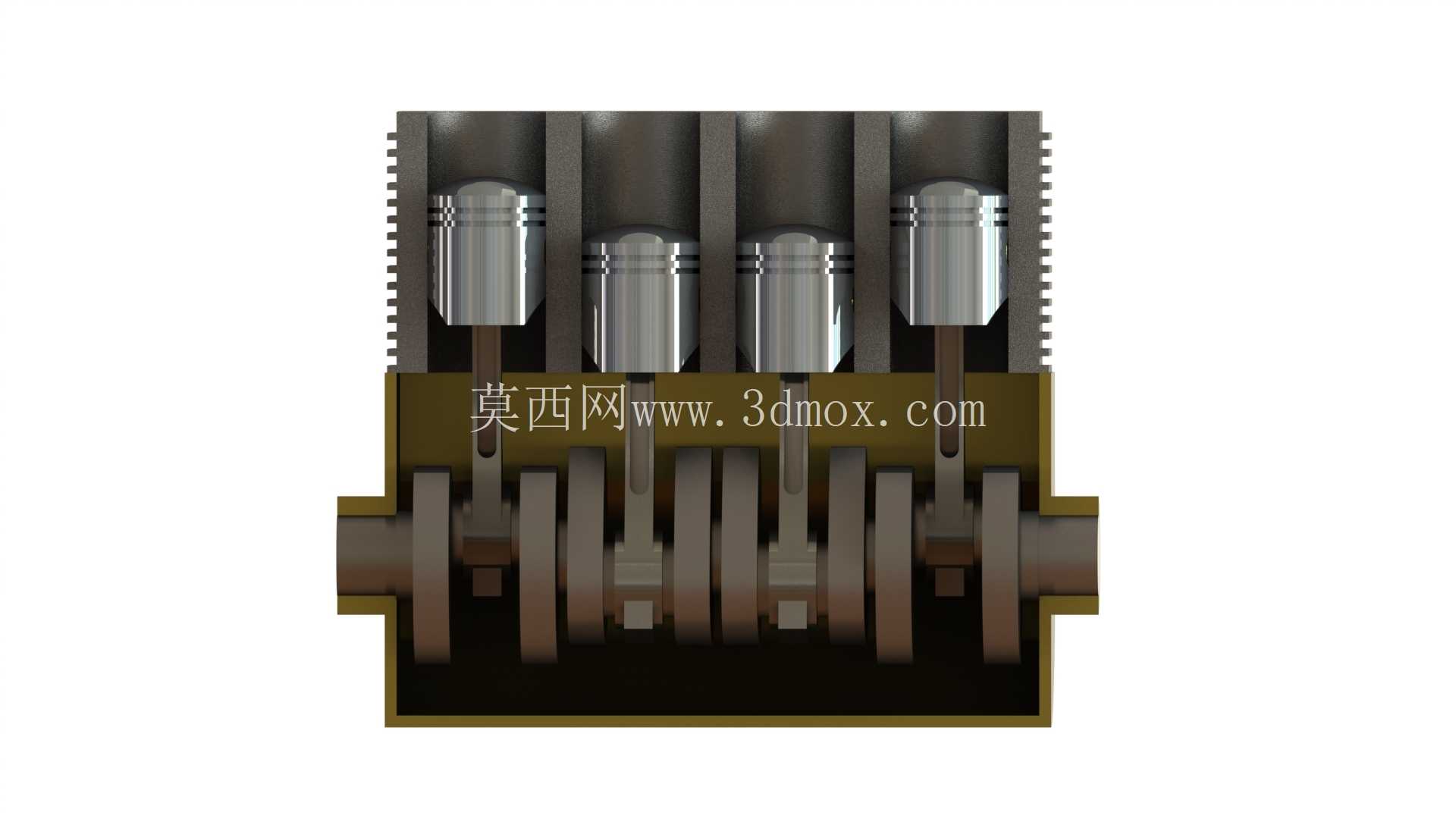

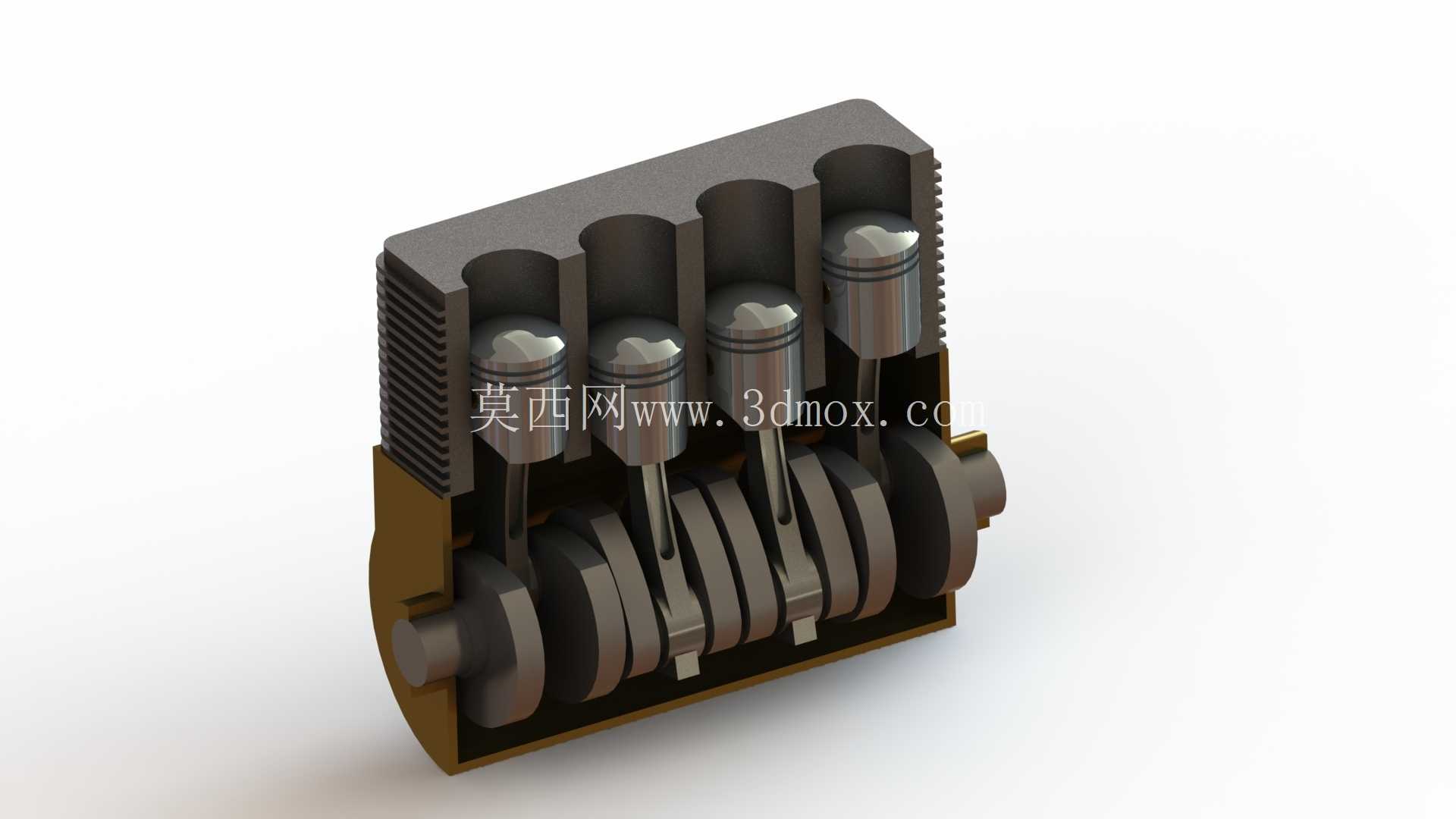

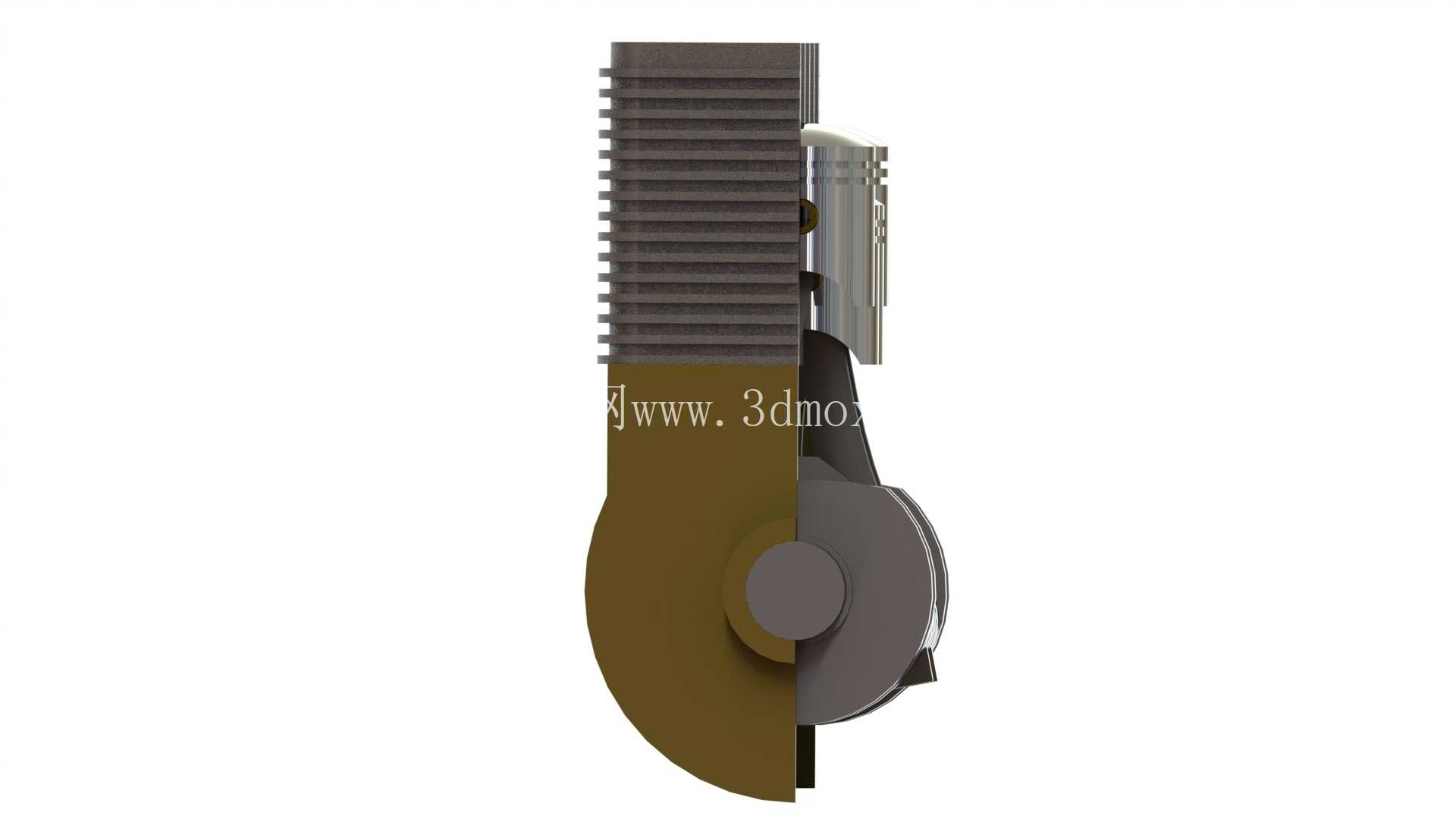

　　这套直列四缸内燃机构核心围绕活塞、曲轴、连杆三大核心部件完成结构搭建，是往复式内燃动力装置的核心运动总成，广泛适配乘用车动力单元、小型工程机械动力源、固定式发电机组动力核心等场景，承担将燃料燃烧产生的热能转化为旋转机械能的核心功能。从结构设计逻辑来看，四个气缸采用等间距直列排布，相邻气缸中心距的设定兼顾了曲轴支撑刚度与整机轴向尺寸控制，缸体下部集成曲轴箱腔体，为曲轴旋转、连杆摆动预留足够运动空间，同时缸体外壁设置的散热鳍片结构，针对风冷散热场景做了换热面积优化，无需额外布置复杂水冷管路即可满足中小功率工况下的散热需求。活塞部分采用平顶结构设计，活塞环槽位置预留了气环、油环的安装位，活塞销孔采用偏置设计，可有效降低活塞换向过程中对缸壁的侧向敲击力，提升整机运转平顺性；连杆采用工字形截面结构，在保证抗弯、抗扭刚度的前提下尽可能降低往复运动质量，减小曲轴旋转过程中的惯性载荷，连杆大端采用剖分式结构，便于与曲轴连杆轴颈完成装配，轴瓦安装位的尺寸公差严格按照配合间隙要求设定，保证运转过程中润滑油膜的稳定形成。

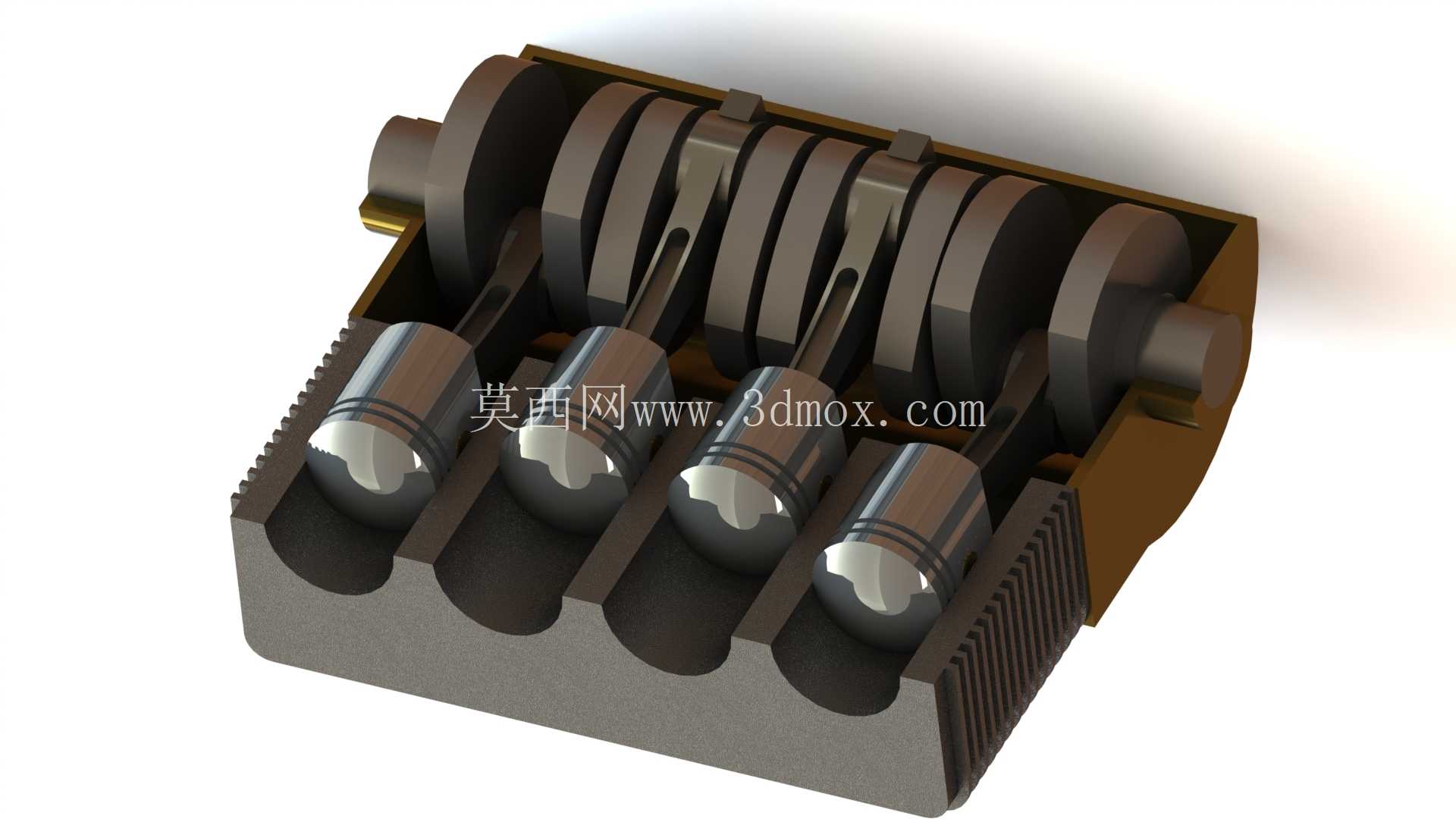

　　曲轴部分采用全支撑结构设计，每个连杆轴颈两侧都设置主轴颈支撑，可有效承受活塞做功冲程传递来的冲击载荷，四个连杆轴颈按照180度相位角排布，保证四个气缸的做功冲程均匀错开，让动力输出更平顺，曲轴两端分别预留了飞轮安装位与前端附件驱动接口，可适配飞轮、正时齿轮、冷却风扇等外围附件的安装需求。从安装边界来看，整机缸体的安装孔位按照通用中小排量动力单元的安装尺寸设定，缸体底面的安装平面平面度要求控制在合理范围内，可直接适配通用动力机架的安装接口，曲轴输出端的轴径、键槽尺寸符合通用动力输出接口标准，无需额外做转接结构即可连接离合器、发电机等负载设备。

　　在实际应用场景中，这套机构可作为教学演示模型直观展示四冲程内燃机的工作过程，四个活塞在连杆带动下随曲轴旋转完成进气、压缩、做功、排气四个冲程的循环动作，也可作为小型动力设备的核心结构参考，用于农用机械、小型作业机具的动力单元结构设计验证。设计过程中对所有运动部件的运动间隙做了仿真验证，活塞在上止点、下止点位置时与缸盖、曲轴平衡块的安全间隙都预留了足够余量，避免运转过程中出现运动干涉；曲轴的平衡块按照往复惯性力与旋转惯性力的平衡要求做了配重设计，可有效降低高转速运转时的整机振动。

　　缸体上部的气缸孔采用珩磨工艺对应的尺寸精度设计，保证活塞环与缸壁的密封性能，减少做功过程中的燃气泄漏，提升动力转换效率；曲轴箱下部预留了机油储存腔体的安装位，可通过飞溅润滑方式为活塞销、连杆轴颈、主轴颈等运动摩擦副提供润滑，降低部件磨损速率。这套结构没有集成复杂的配气机构、燃油喷射系统，仅保留了核心的运动转换单元，既可以作为独立的运动原理演示载体，也可以在此基础上拓展加装配气、供油、冷却等外围系统，形成完整的内燃机整机结构，适配不同功率等级的动力需求。
