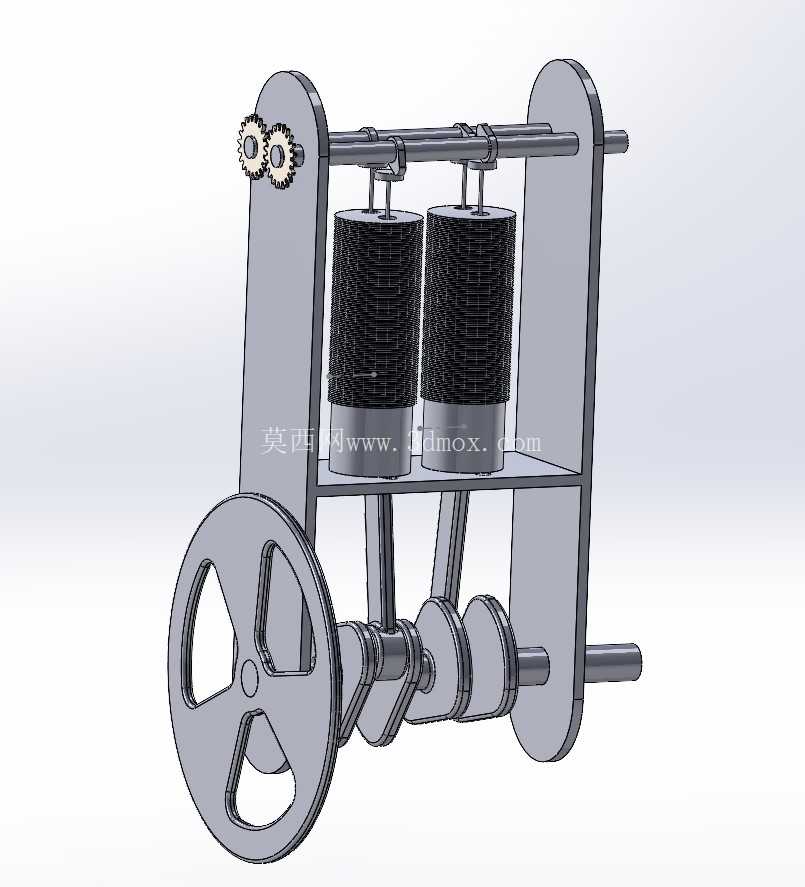

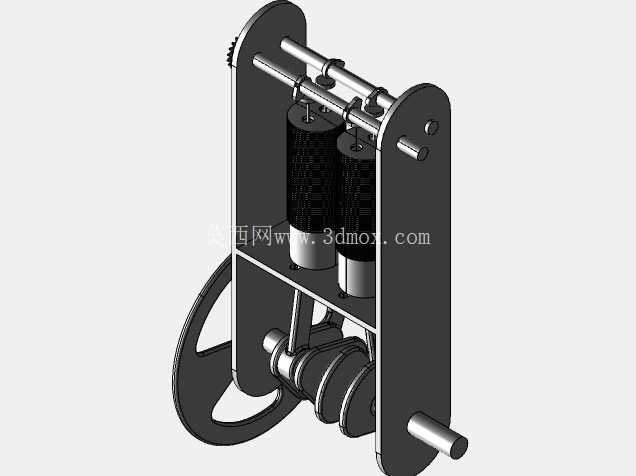

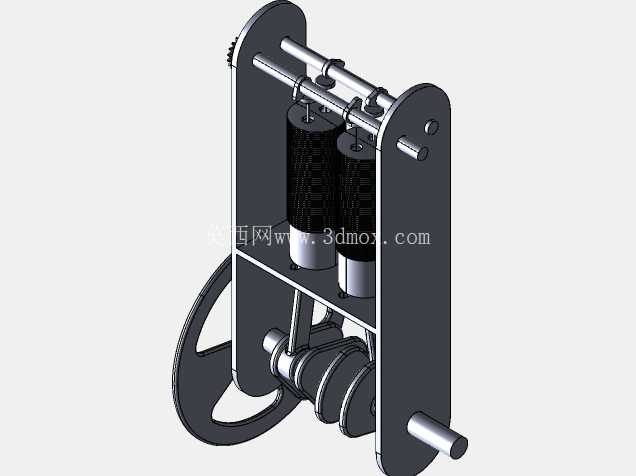

这套双缸动力结构可用于小型通用动力配套场景,覆盖教学演示、小型便携动力设备、原理验证样机等多个领域,能直观展现往复式内燃动力的核心工作逻辑,也可作为小型动力单元的原理验证载体,适配低载荷、需要稳定往复动力输出的小型设备配套需求。整套机构的核心功能是通过可燃气体在缸内的燃烧膨胀推动活塞做往复直线运动,再通过曲柄连杆机构将直线运动转换为曲轴的旋转运动,最终通过端部飞轮输出稳定扭矩,配套的凸轮轴与进排气从动阀可精准控制进排气时序,匹配活塞的上下止点位置完成进气、压缩、做功、排气四个工作冲程的循环,保证动力输出的连续性。
从设计逻辑来看,整套结构优先保证运动干涉校验的准确性,建模阶段先完成曲柄连杆机构的运动行程匹配,确定活塞的往复行程与曲轴偏心距的对应关系,再反向推导缸体的轴向长度与安装位置,避免活塞运行到上止点时与缸盖发生碰撞,同时保证活塞运行到下止点时不会脱离缸筒的导向范围。凸轮轴的布置位置与曲轴通过齿轮组实现定比传动,传动比严格匹配四冲程动力的工作需求,即曲轴每旋转两圈,凸轮轴旋转一圈,保证进排气阀的开闭时机与活塞运动位置完全对应,从动阀的升程设计兼顾进气充量与排气彻底性,避免阀片升程过大导致的运动卡滞,也防止升程过小带来的进排气阻力过大问题。
支撑框架采用双侧立式板架结构,所有旋转轴的安装孔位保持同轴度要求,曲轴的支撑位设置在双侧板的对应位置,减少曲轴旋转过程中的挠曲变形,端部飞轮采用三辐条镂空结构,在保证转动惯量满足储能稳速需求的前提下,尽可能降低整体重量,飞轮的转动惯量经过匹配计算,可抵消双缸动力输出的扭矩波动,让输出轴的旋转更加平稳。齿轮传动组布置在机构的上端部,两个啮合齿轮分别对应曲轴与凸轮轴的传动端,齿轮模数选取兼顾传动强度与结构紧凑性,齿宽满足传动载荷需求,不会出现轮齿折断的风险。
安装边界方面,整套机构的安装基准为双侧支撑板的底面,底面设置为平面结构,可直接通过螺栓固定在配套的安装基座上,整体横向宽度以双侧支撑板的外侧距离为最大宽度,轴向长度以飞轮外端面到曲轴输出端端面为总长度,高度方向从安装底面到凸轮轴顶端为最大高度,所有运动部件的外轮廓均不超出支撑板的外侧范围,避免运行过程中与周边配套部件发生干涉。缸筒采用圆柱直筒结构,外壁设置散热鳍片结构,可在工作过程中增大散热面积,带走缸内燃烧产生的多余热量,避免缸体温度过高导致的部件变形。活塞与连杆采用铰接连接,连杆小头与活塞销配合,连杆大头与曲轴的曲柄销配合,配合间隙预留合理范围,保证运动过程中不会出现卡滞,同时减少运动冲击带来的噪音。进排气从动阀布置在缸体顶部,与凸轮轴的凸轮轮廓直接接触,凸轮旋转过程中推动阀杆做往复直线运动,实现气阀的开闭,阀杆设置导向结构,保证往复运动的直线度,避免阀杆偏磨导致的漏气问题。建模过程中所有运动副均按照实际装配关系添加配合约束,可直接用于运动仿真验证,检查不同曲轴转角下的部件位置关系,验证进排气正时是否准确,活塞与气门之间是否存在碰撞干涉,也可用于教学场景下的工作原理演示,让观察者直观理解四冲程动力的工作过程。
