车辆传动系统差速齿轮箱结构设计

项目分类:齿轮 发布时间:2025-02-16 ID:930803
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计

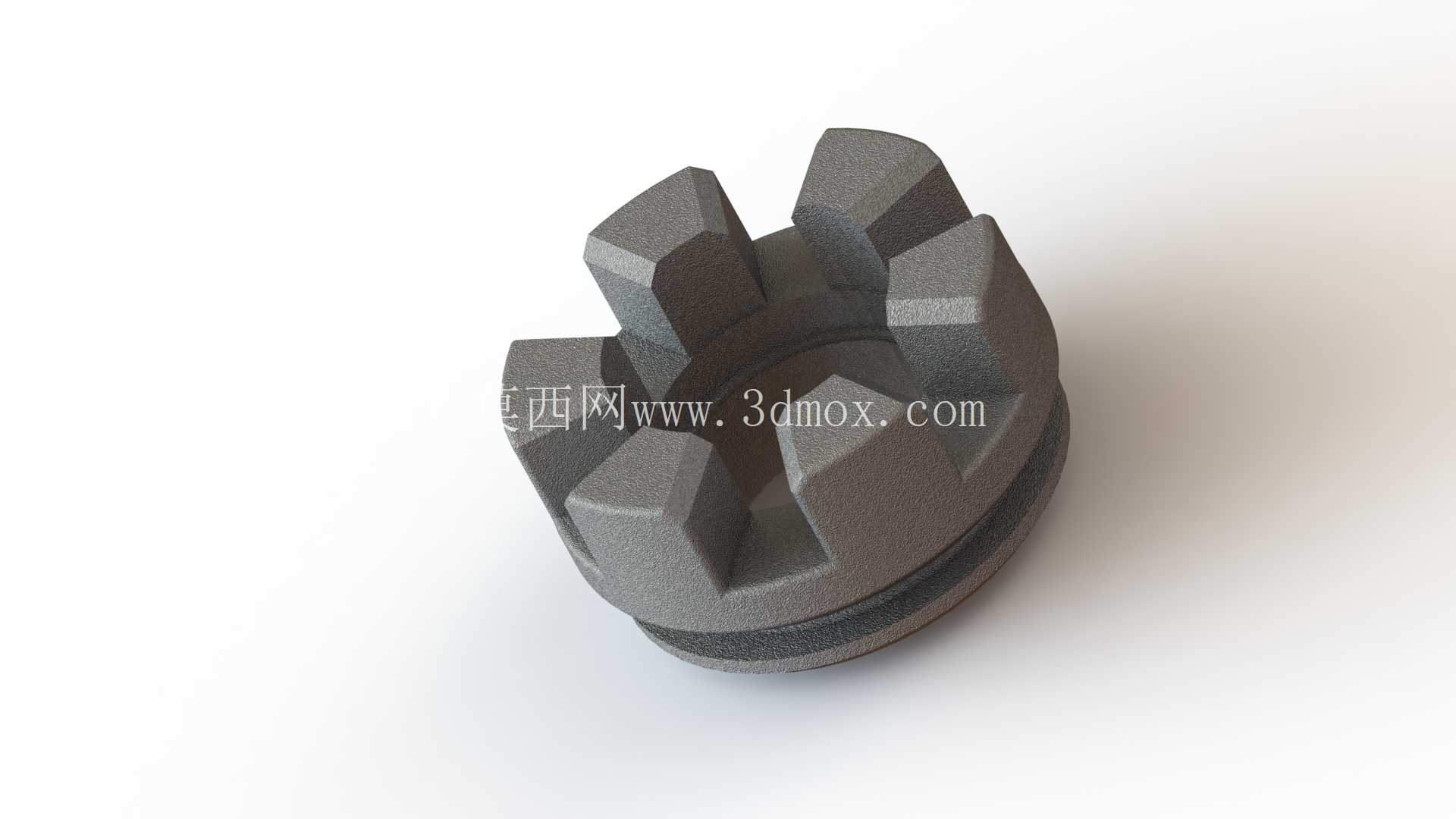

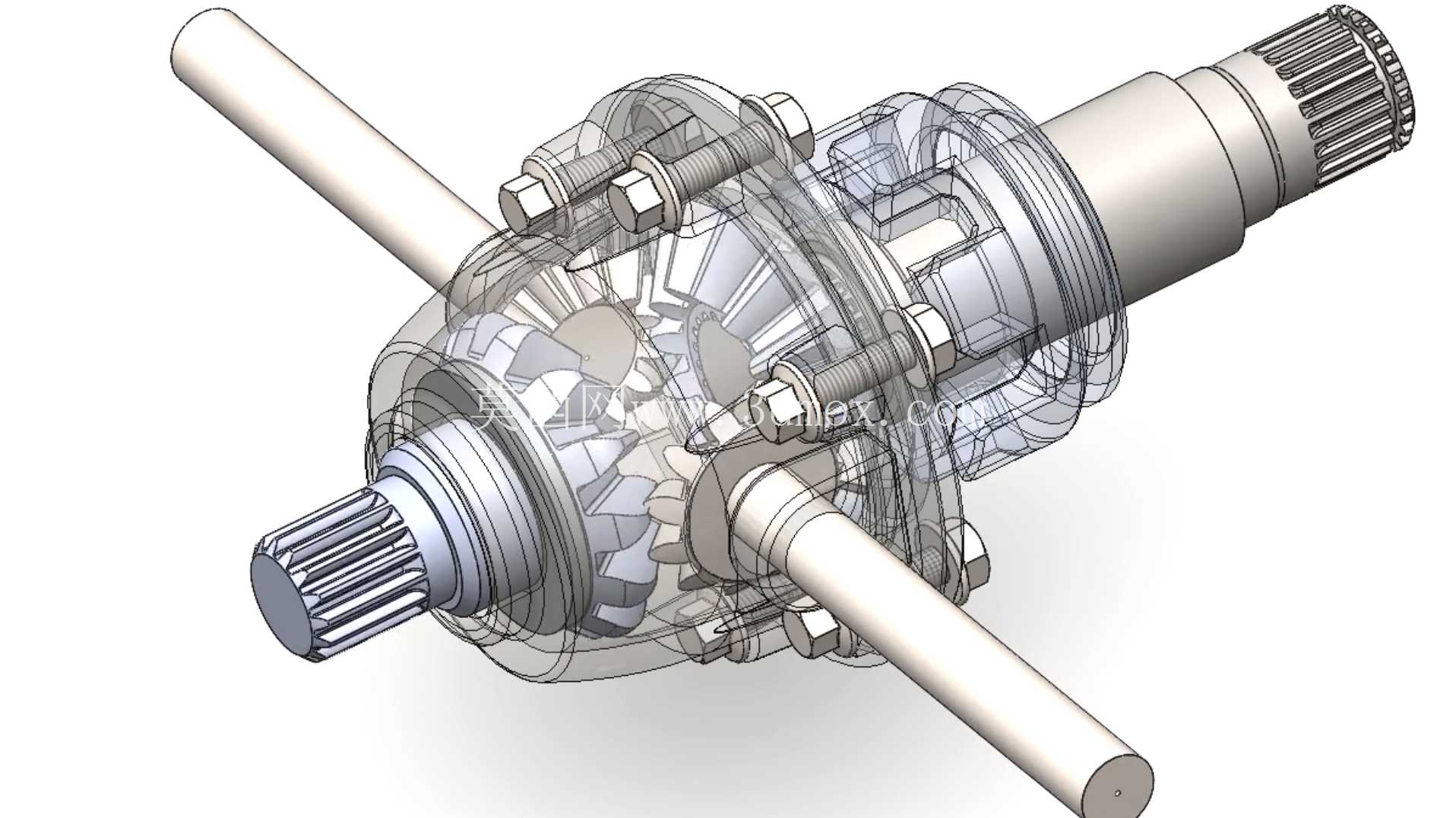

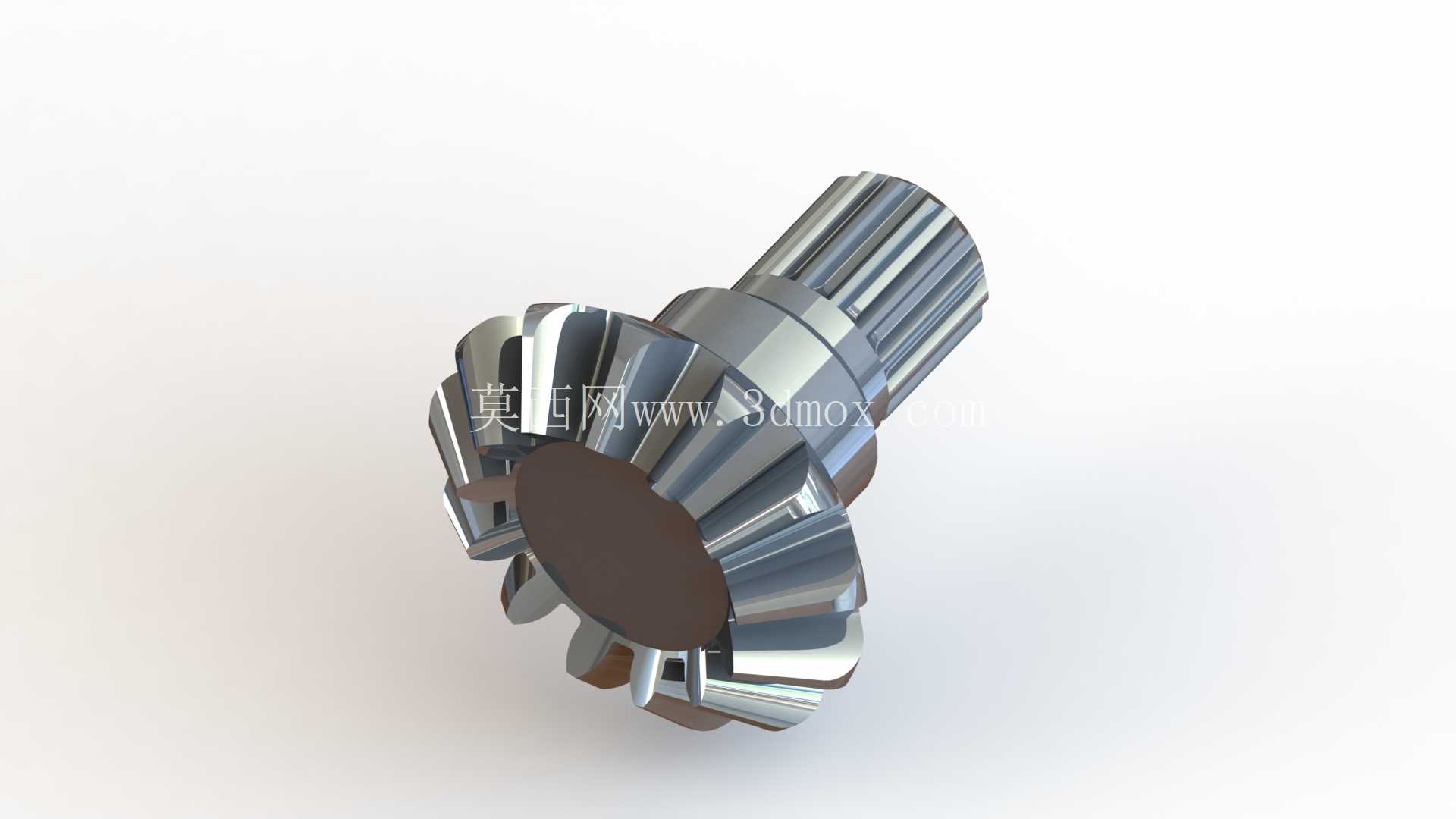

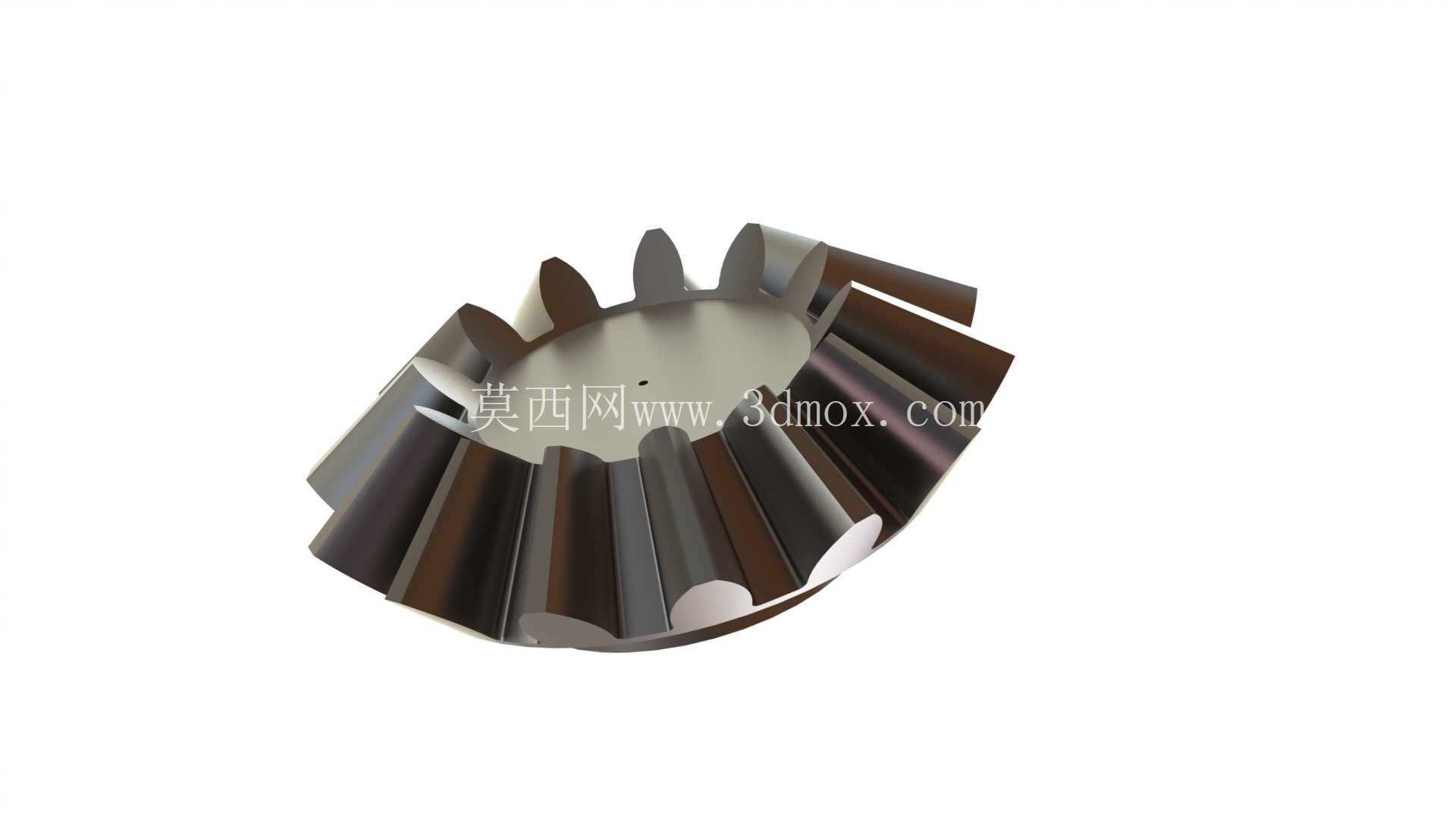

  从实际工况适配角度看,该结构可在车辆直线行驶时,通过两侧半轴齿轮受力均衡的特性,让行星齿轮仅随差速器壳体做公转运动,将扭矩平均分配给左右两侧驱动半轴,保证车辆直线行驶的动力输出平顺性;当车辆进入转向工况,内侧驱动轮滚动阻力增大,两侧半轴齿轮形成转速差,此时行星齿轮在公转的同时绕十字行星轴产生自转,自动调整两侧半轴的输出转速,让外侧车轮以更高转速、内侧车轮以更低转速通过弯道,避免轮胎出现滑拖磨损,同时保证转向过程的动力不中断。在乘用车辆、商用工程车辆的驱动桥传动链路中,差速齿轮箱是承担两侧驱动轮转速差调节、动力分流传递的核心部件,其结构合理性直接决定车辆转向工况的通过性、轮胎磨损速率以及复杂路面的动力输出稳定性。这套差速齿轮箱的结构设计围绕对称式锥齿轮差速原理展开,核心传动副采用四个行星锥齿轮与两个半轴锥齿轮的啮合布局,行星齿轮通过十字行星轴安装在差速器壳体内腔,差速器壳体通过螺栓组与主减速器从动齿轮刚性连接,接收来自变速器输出端的扭矩输入。

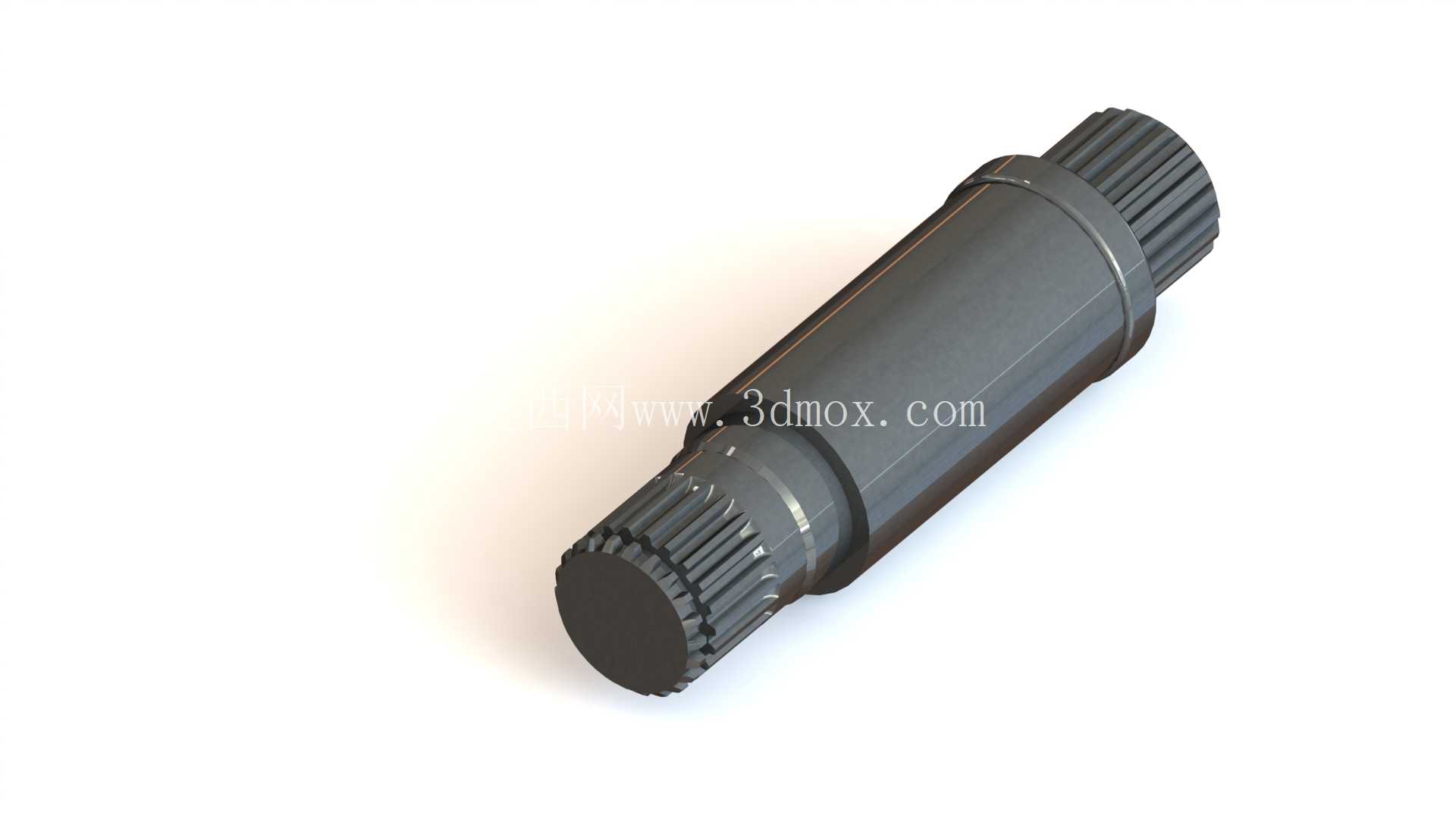

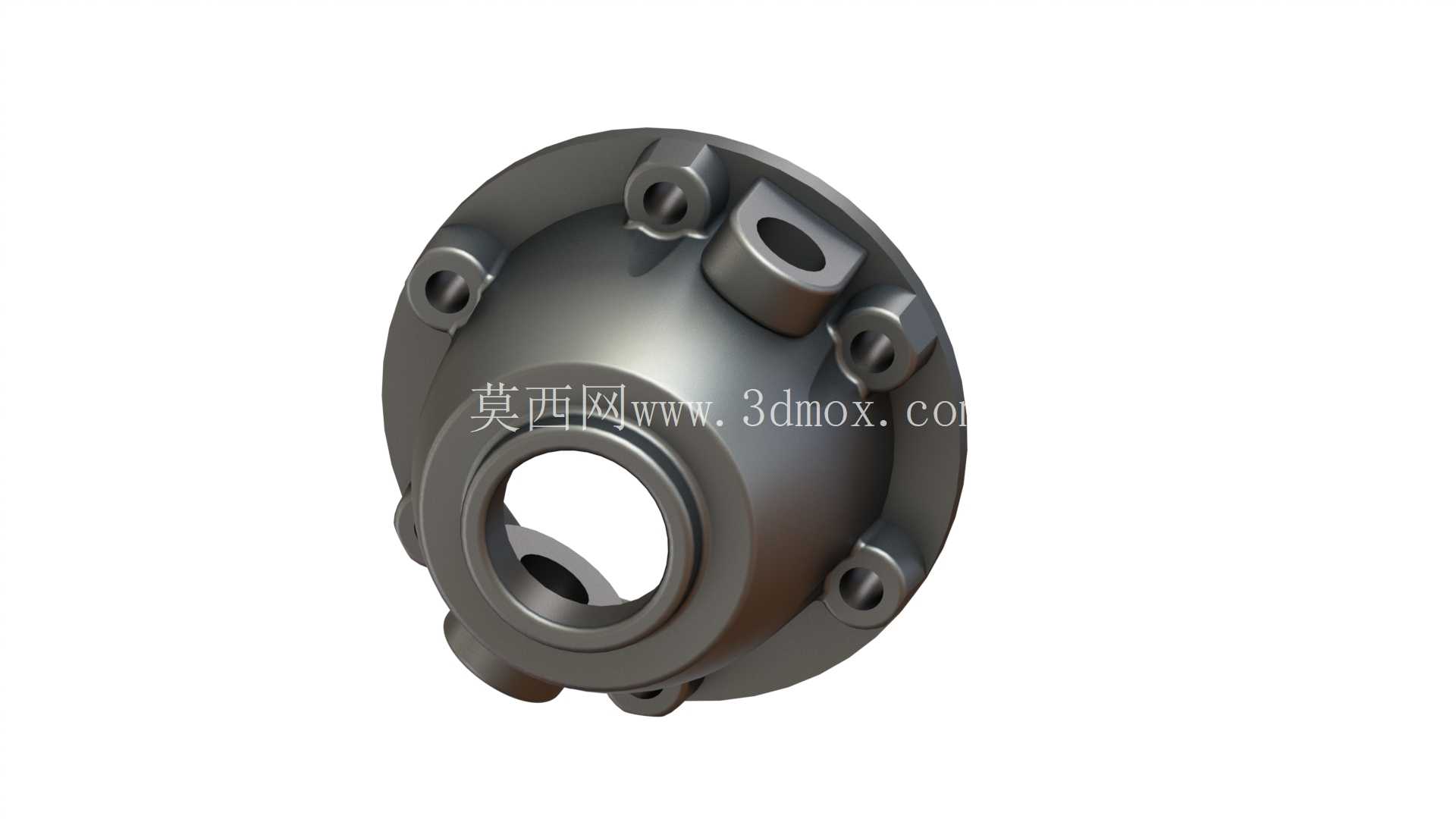

  在结构设计细节上,差速器壳体采用分体式组合结构,通过周向均布的高强度螺栓实现上下壳体的紧固连接,既满足内部齿轮组件的装配工艺要求,也能承受大扭矩输入下的结构载荷,壳体外部设置的花键连接端用于匹配主减速器从动齿轮,保证扭矩传递的同轴度与连接强度。两侧输出半轴采用花键轴结构,与半轴锥齿轮的内花键直接配合,花键齿形采用渐开线设计,具备对中性好、承载能力强的特点,可适应车辆急加速、急减速工况下的冲击载荷。行星齿轮与十字轴的配合面预留了合理的润滑间隙,可让驱动桥内的齿轮油顺利进入摩擦副表面,减少长时间运转下的磨损,差速器壳体上开设的油孔也能进一步提升内部齿轮啮合面的润滑效率,避免高速工况下出现过热胶合问题。

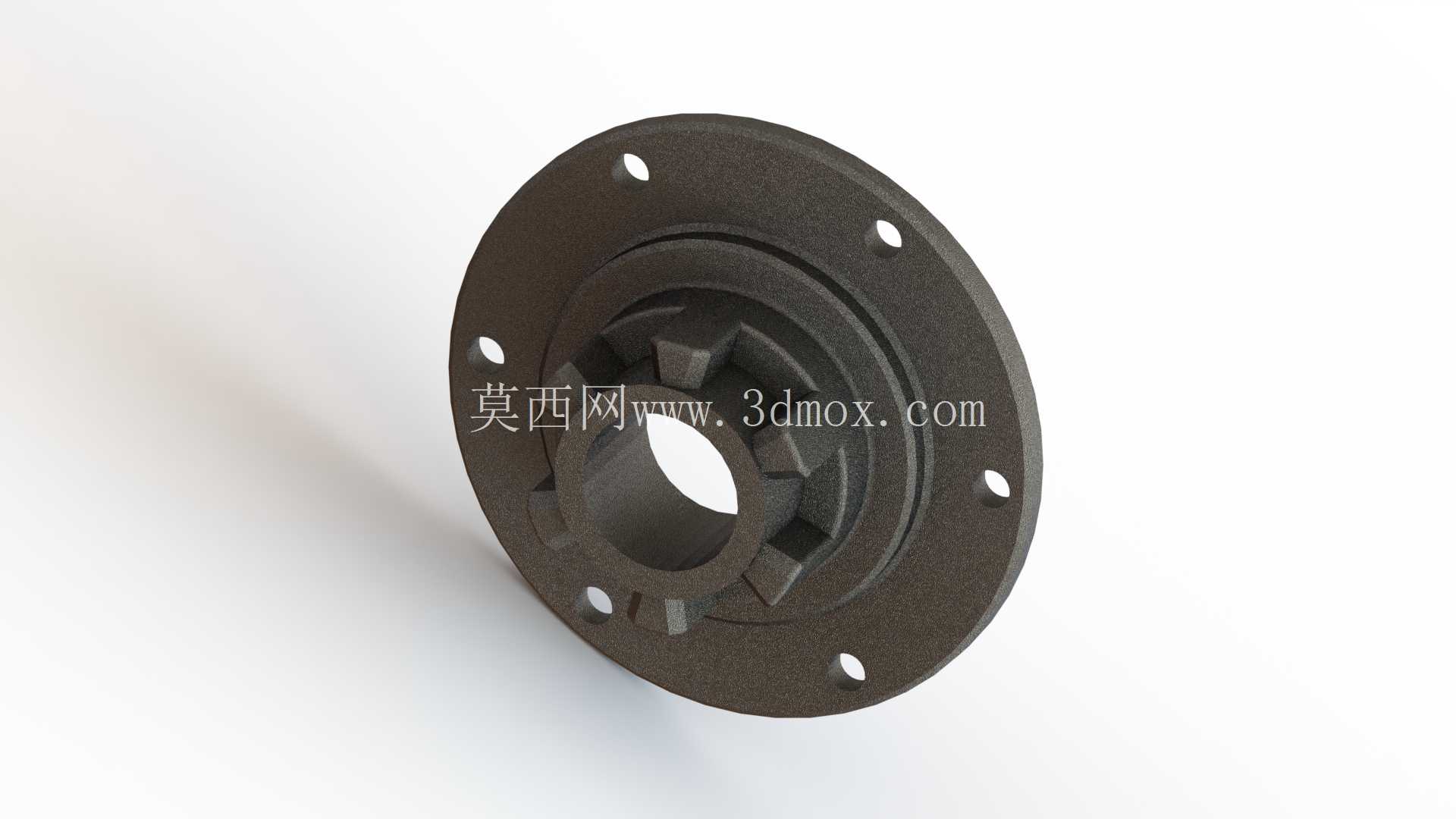

  从安装边界维度看,该差速齿轮箱的整体轴向尺寸适配常规后驱车型、四驱车型的驱动桥安装空间,两侧半轴的伸出长度、花键参数可匹配不同车型的半轴连接需求,差速器壳体的连接法兰螺栓孔位采用行业通用的节圆直径设计,可直接适配对应规格的主减速器从动齿轮,无需额外做安装位的改制。在实际选型应用中,这套差速结构不仅可用于传统燃油车辆的驱动桥,也可适配电动车辆的电驱动桥集成设计,通过调整齿轮模数、齿面硬度参数,可覆盖不同吨位、不同动力等级的车型需求。

  设计过程中针对齿轮啮合的侧隙做了精准控制,既保证齿轮运转时不会因热胀出现卡滞,也避免侧隙过大导致传动过程出现冲击异响,行星齿轮背面与差速器壳体内壁之间设置了耐磨垫片,可承受齿轮运转时产生的轴向推力,延长部件的整体使用寿命。从结构强度角度看,所有齿轮均采用渗碳淬火工艺处理,齿面硬度满足大扭矩传递的耐磨要求,芯部韧性可吸收路况波动带来的冲击载荷,差速器壳体采用球墨铸铁材质铸造,兼具足够的结构刚度与减震性能,可有效降低传动过程中的振动传递。在装配逻辑上,该结构遵循分层装配的工艺要求,先将十字行星轴与行星齿轮组装入下半壳体,再装入两侧半轴齿轮,扣合上半壳体后按规定扭矩拧紧连接螺栓,最后完成花键轴的对接,整个装配流程无需特殊工装,适配常规的车桥装配生产线工艺要求,可有效降低生产装配环节的成本与工时消耗。
