槽轮式间歇传动机构三维结构设计

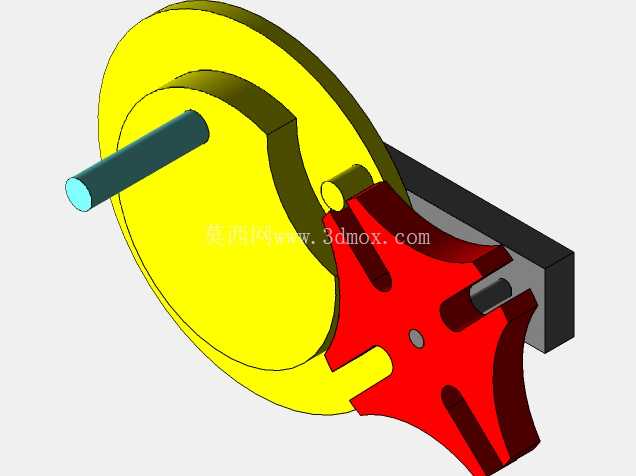

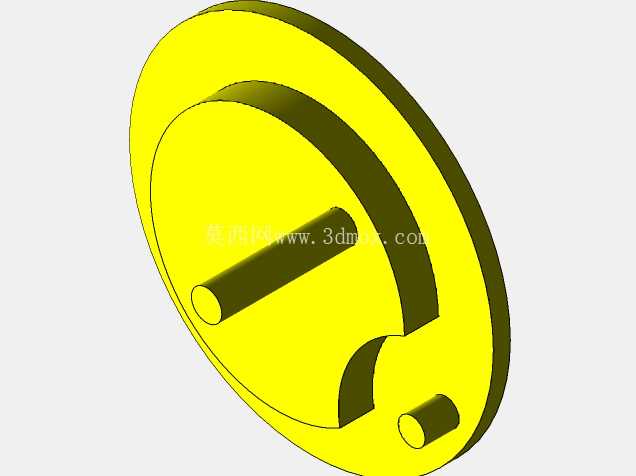

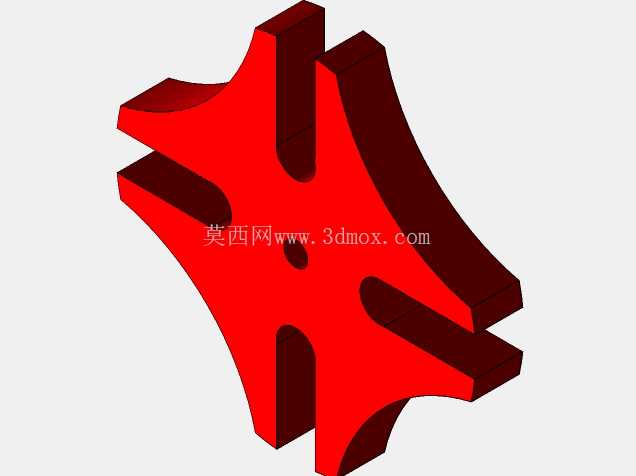

　　在自动化生产线的转位送料、多工位转盘分度、包装机械的间歇送进、机床的刀架转位这类需要周期性停歇与精准转位的工况中，间歇传动机构的性能直接决定了整台设备的运行节拍与定位精度，槽轮式的日内瓦机制是这类场景下应用极为广泛的经典结构。这套结构的核心逻辑是通过主动拨盘上的圆柱销，在转动过程中嵌入从动槽轮的径向槽，带动槽轮完成固定角度的转位，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会与主动拨盘上的外凸锁止弧贴合，将槽轮牢牢锁止在停歇位置，不需要额外加装定位锁止装置就能实现稳定的间歇分度，相比棘轮机构，它的传动冲击更小，运行噪音更低，分度精度更易保证，相比凸轮式间歇机构，它的加工难度更低，装配调试门槛更小，在中低速、固定分度角的间歇传动场景中性价比优势十分突出。从结构组成来看，这套机构主要包含主动拨盘组件、从动槽轮组件、支撑机架、输入输出轴四个核心部分，主动拨盘为带偏心圆柱销的圆盘结构，拨盘上的锁止弧为外凸的圆弧面，圆弧半径与槽轮锁止弧的半径完全匹配，保证锁止阶段没有窜动间隙；从动槽轮为带四个径向槽的十字形结构，径向槽的宽度与圆柱销的直径采用间隙配合，配合公差控制在H7/g6区间，既保证圆柱销能顺利滑入滑出，又不会因为间隙过大产生回程误差，槽轮的四个内凹锁止弧均匀分布在相邻径向槽之间，锁止弧的圆心与主动拨盘的回转中心重合，保证锁止阶段槽轮完全被约束。

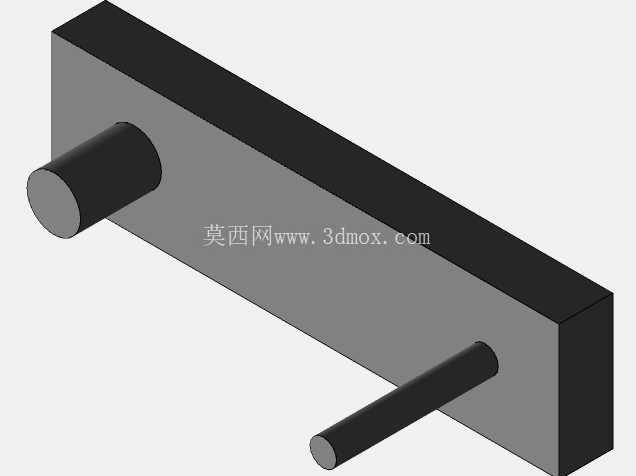

　　设计这套结构时，首先要根据实际工况的分度数确定槽轮的槽数，这套结构采用四槽设计，对应每次转位90度，也就是主动拨盘每转动一周，从动槽轮完成一次90度的转位，剩余270度的转角区间槽轮保持静止，这个参数适配绝大多数四工位的自动化设备需求，比如多工位装配、检测、上料下料的转盘工位。在确定槽数之后，需要核算中心距，也就是主动拨盘回转中心与从动槽轮回转中心之间的距离，这个尺寸是整个机构的安装基准尺寸，直接决定了机构的整体外形边界，中心距的计算需要结合圆柱销的回转半径，保证圆柱销进入和脱离径向槽时，运动方向与径向槽的中心线相切，避免圆柱销在槽内出现刚性冲击，减少接触应力，延长零件的使用寿命。输入轴与主动拨盘采用键连接传递扭矩，轴的伸出端可以连接伺服电机、减速电机或者其他动力源，输入轴的支撑采用深沟球轴承，轴承安装在支撑机架的轴承孔内，轴承孔的同轴度公差控制在0.02mm以内，避免轴转动时出现卡滞；输出轴与从动槽轮同样采用键连接，输出轴的端部可以连接转盘、夹具或者其他需要间歇转动的执行部件，输出轴的支撑同样采用深沟球轴承，考虑到输出端可能承受一定的径向负载，轴承的选型要比输入轴大一档，保证支撑刚度。支撑机架采用L型的折弯结构或者一体式的机加工结构，两个轴承孔的位置度公差要严格控制，因为中心距的偏差会直接影响圆柱销与径向槽的配合间隙，偏差过大会导致机构卡滞或者传动冲击变大，机架的安装面设置有对应的安装孔，可以直接固定在设备的安装底板上，安装孔的位置尺寸兼容常规的工业铝型材安装标准，不需要额外制作转接板就能完成装配。在实际应用中，这套结构的运行转速不宜过高，因为圆柱销在进入和脱离径向槽时存在一定的柔性冲击，转速过高会导致振动和噪音变大，零件磨损加快，通常适配的输入转速在100rpm以内，完全能满足大多数中低速自动化设备的节拍需求。

　　如果需要调整停歇时间与运动时间的比例，可以通过改变槽轮的槽数来实现，槽数越多，单次转位的角度越小，运动时间占整个周期的比例越高，停歇时间越短，反之槽数越少，停歇时间越长，不过槽数过少会导致圆柱销进入径向槽时的冲击角变大，传动平稳性下降，所以常规应用中槽数多选择4到6槽的设计。这套结构的所有运动副都采用敞露式设计，日常维护时只需要定期在圆柱销与径向槽的接触位置、锁止弧的贴合位置、轴承位置涂抹润滑脂就能保证长期稳定运行，不需要复杂的维护流程，零件的加工工艺性也很好，拨盘、槽轮、机架都可以采用45号钢加工，表面做发黑处理就能满足常规的耐磨和防锈需求，有轻量化需求的场景也可以采用铝合金加工，降低整体机构的重量。

　　在装配过程中，需要重点调整主动拨盘与从动槽轮的相对位置，保证圆柱销刚好在径向槽的中心线与两中心连线垂直的位置进入槽内，这个位置是机构传动的最佳切入位置，能最大程度减小启动冲击，调整完成后要手动盘车检查整个运动周期，确认没有卡滞、没有异常间隙、锁止位置没有窜动之后再连接动力源进行试运转。相比其他类型的间歇传动结构，日内瓦机制的结构十分紧凑，整体外形尺寸小巧，不需要占用太大的安装空间，在设备内部布局时很容易布置，而且它的传动比是固定的，转位角度一致性好，不会出现丢步或者分度误差累积的问题，在不需要频繁调整分度角的固定节拍设备中，这种纯机械的结构可靠性远高于电子控制的分度结构，不会因为电气故障出现误动作，能有效提升设备的整体运行稳定性。在实际选型适配时，只需要根据工位数量确定槽数，根据负载大小确定轴径和中心距尺寸，就能快速完成整套机构的适配，不需要做复杂的动力学计算，对于结构设计人员来说，这种成熟的经典结构能大幅缩短设计周期，降低设计风险，是间歇传动场景下十分可靠的结构方案。
