这套带齿轮副的曲柄滑块机构,核心是在传统曲柄滑块的运动逻辑上,通过内啮合齿轮组的介入,优化了旋转运动转直线往复运动的传动特性,在轻工送料、小型冲压工位、自动化生产线的直线执行端都有适配空间。传统无齿轮的曲柄滑块在小行程高频往复场景下,曲柄轴的径向载荷会直接传递到滑块导轨,长期运行容易出现导轨偏磨、滑块卡滞的问题,这套结构通过内齿圈与小齿轮的啮合传动,将曲柄的旋转输入先经过齿轮副的扭矩缓冲,再传递到与滑块连接的连杆端,能有效降低滑块运动过程中的侧向力,提升往复运动的平稳性。

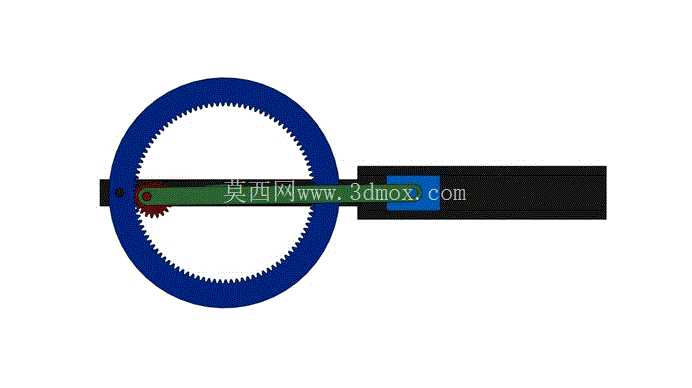

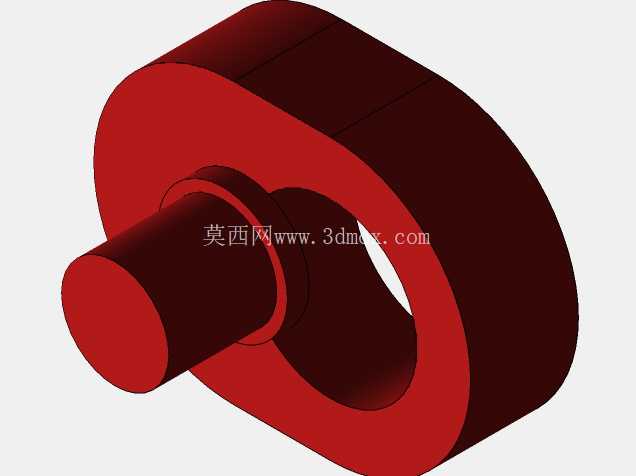

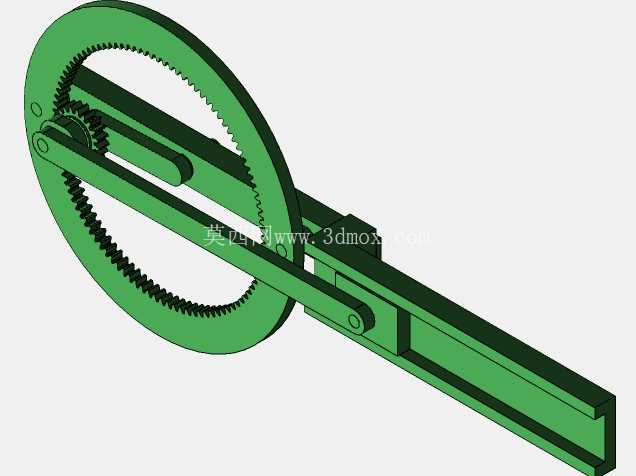

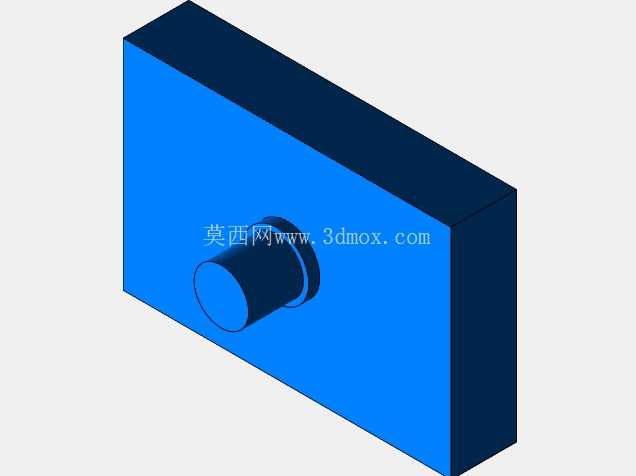

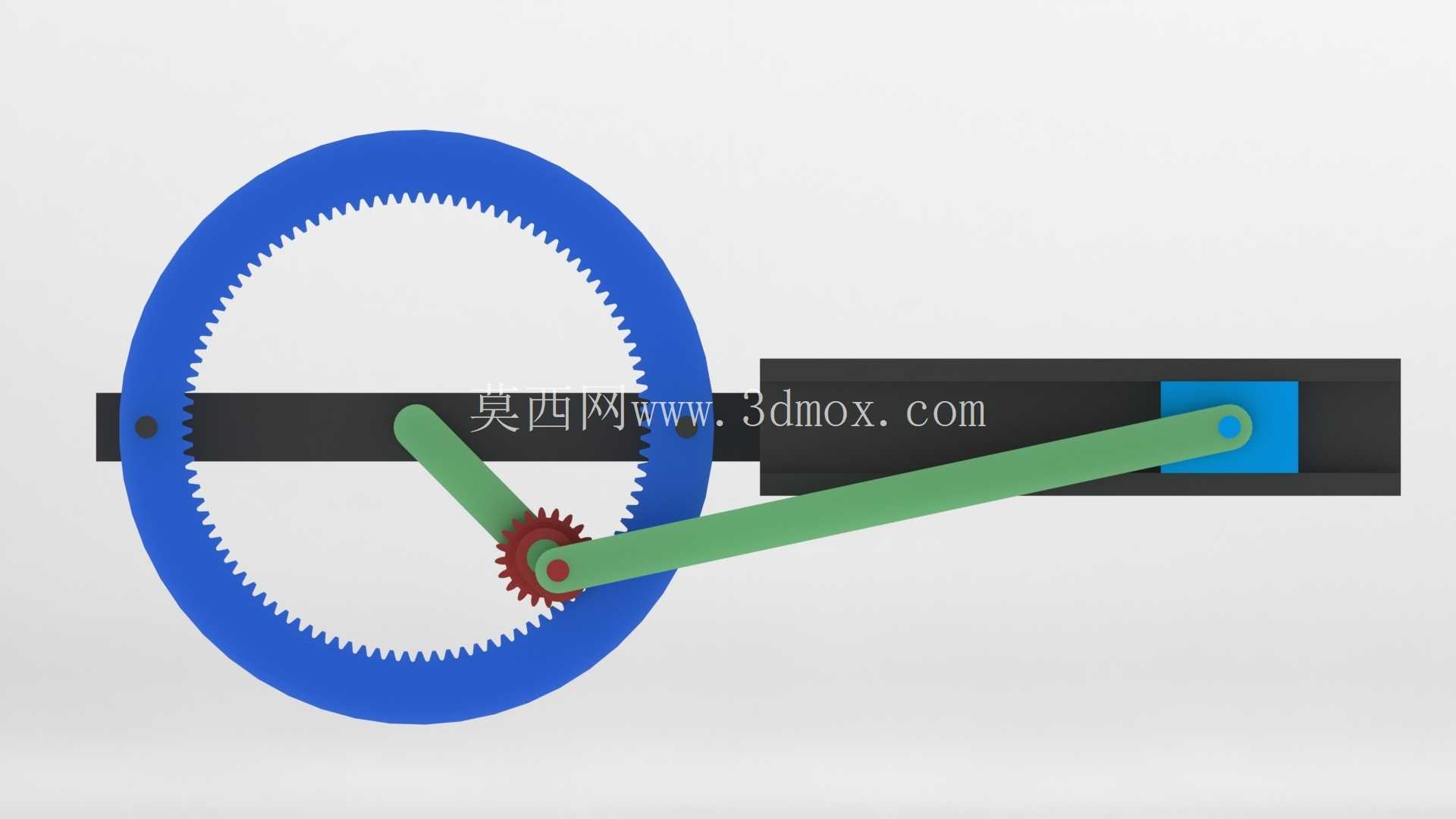

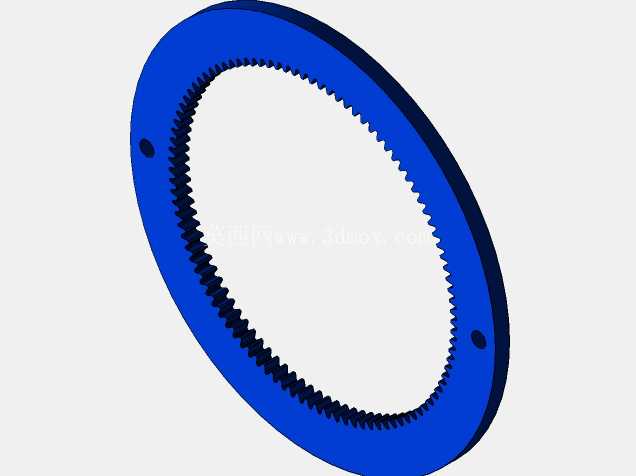

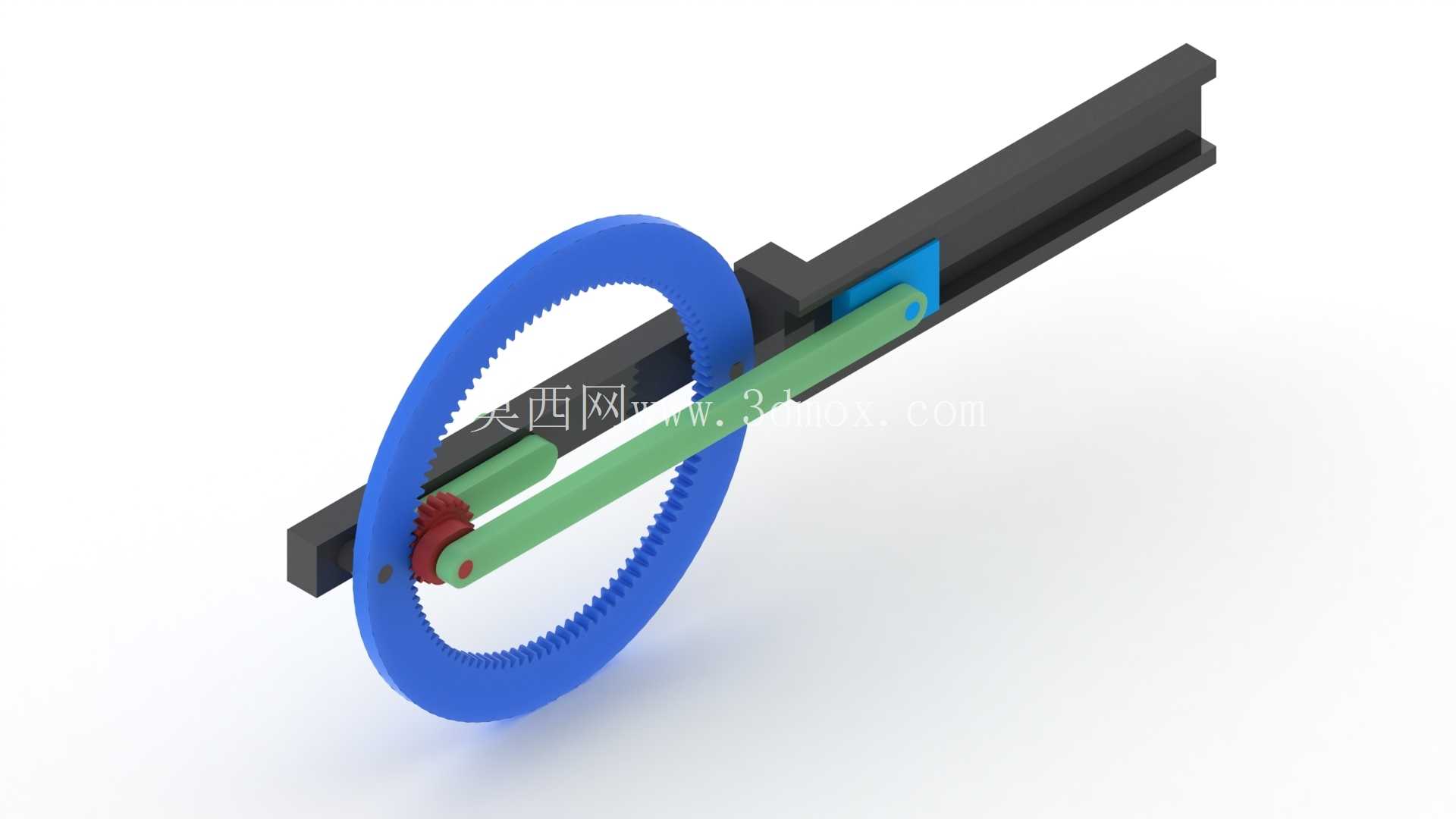

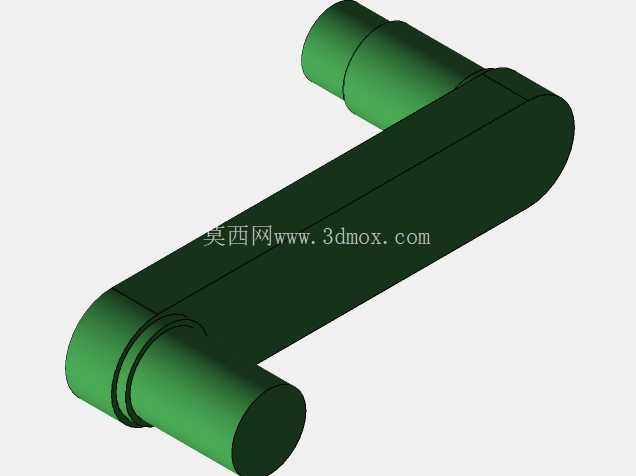

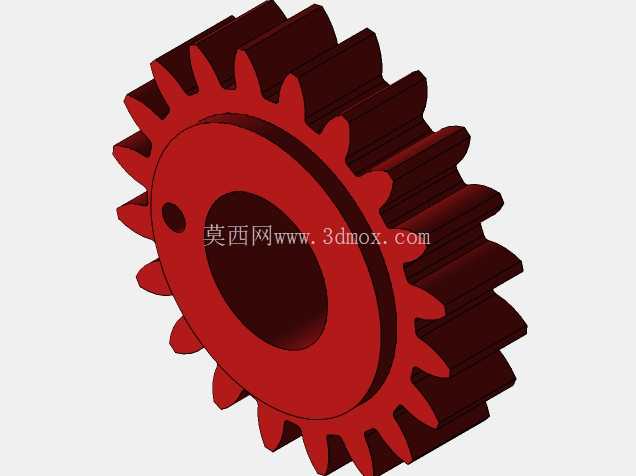

从结构布局来看,整套机构的安装基准以蓝色内齿圈的中心孔为旋转主轴定位点,齿圈的外圆可作为安装防护的基准边界,滑块部分采用长条形导轨槽约束,滑块的行程由齿轮啮合的偏心距与连杆长度共同决定,实际建模过程中需要严格控制小齿轮与内齿圈的啮合侧隙,侧隙过大会导致往复运动换向时出现明显的回程间隙,侧隙过小则会在高速运转时出现卡齿、磨损加剧的问题。设计时连杆与小齿轮的铰接点、连杆与滑块的铰接点都采用了销轴配合的结构,销轴的直径需要根据往复运动的最大推力计算剪切强度,避免高频冲击下销轴变形。
在实际应用场景中,这类带齿轮缓冲的曲柄滑块机构,常被用在小型自动化设备的物料推送工位,相比气缸驱动的直线往复结构,它的运动轨迹完全由机械结构约束,不需要额外的气源与电磁阀控制,只要给内齿圈或者小齿轮端输入恒定转速的旋转动力,就能输出固定行程、固定频率的直线往复动作,运动一致性更强,在无尘车间、防爆车间这类不适合布置气动管路的场景下适配性更好。同时内啮合齿轮的结构相比外啮合齿轮传动,结构更紧凑,相同传动比下的径向尺寸更小,能压缩整套机构的安装空间,适合在小型桌面级自动化设备内部布置。
建模过程中需要重点关注几个配合边界:首先是内齿圈的固定方式,如果是内齿圈固定、小齿轮沿内齿圈做行星运动的方案,需要保证齿圈的安装同轴度,齿圈中心与主轴的同轴度公差要控制在0.02mm以内,否则小齿轮公转过程中会出现啮合松紧不一致的问题;如果是小齿轮固定、内齿圈做旋转运动的方案,则需要调整连杆的铰接位置,保证滑块的运动行程符合设计要求。其次是滑块与导轨的配合间隙,导轨槽的宽度与滑块的配合公差建议选H7/g6的间隙配合,既保证滑块滑动顺畅,又不会出现过大的横向窜动,避免连杆受到额外的弯曲载荷。另外连杆的长度需要根据行程做参数化调整,建模时可以将连杆长度、齿轮偏心距设置为可调参数,方便后续根据不同的工位行程需求快速修改模型,不需要重新绘制整套结构。
从运动特性来看,这套机构的滑块运动速度曲线是近似正弦曲线,但因为齿轮副的存在,在换向位置的加速度冲击比传统曲柄滑块更小,适合每分钟100-300次往复的中高频工况,在这个工况区间内,机构的振动、噪音都比传统结构更低,传动部件的使用寿命也更长。安装时整套机构的底面可以作为整体安装基准,通过螺栓固定在设备的安装板上,不需要额外做复杂的调平结构,只要保证导轨的安装方向与需要的直线运动方向平行即可,装配难度较低,日常维护只需要定期给齿轮啮合处、铰接销轴处、滑块导轨处添加润滑脂,就能保证长期稳定运行。
