双活塞联动往复传动机构结构设计

项目分类:通用机械零部件 发布时间:2024-12-23 ID:864222
  • 双活塞联动往复传动机构结构设计
  • 双活塞联动往复传动机构结构设计
  • 双活塞联动往复传动机构结构设计
  • 双活塞联动往复传动机构结构设计

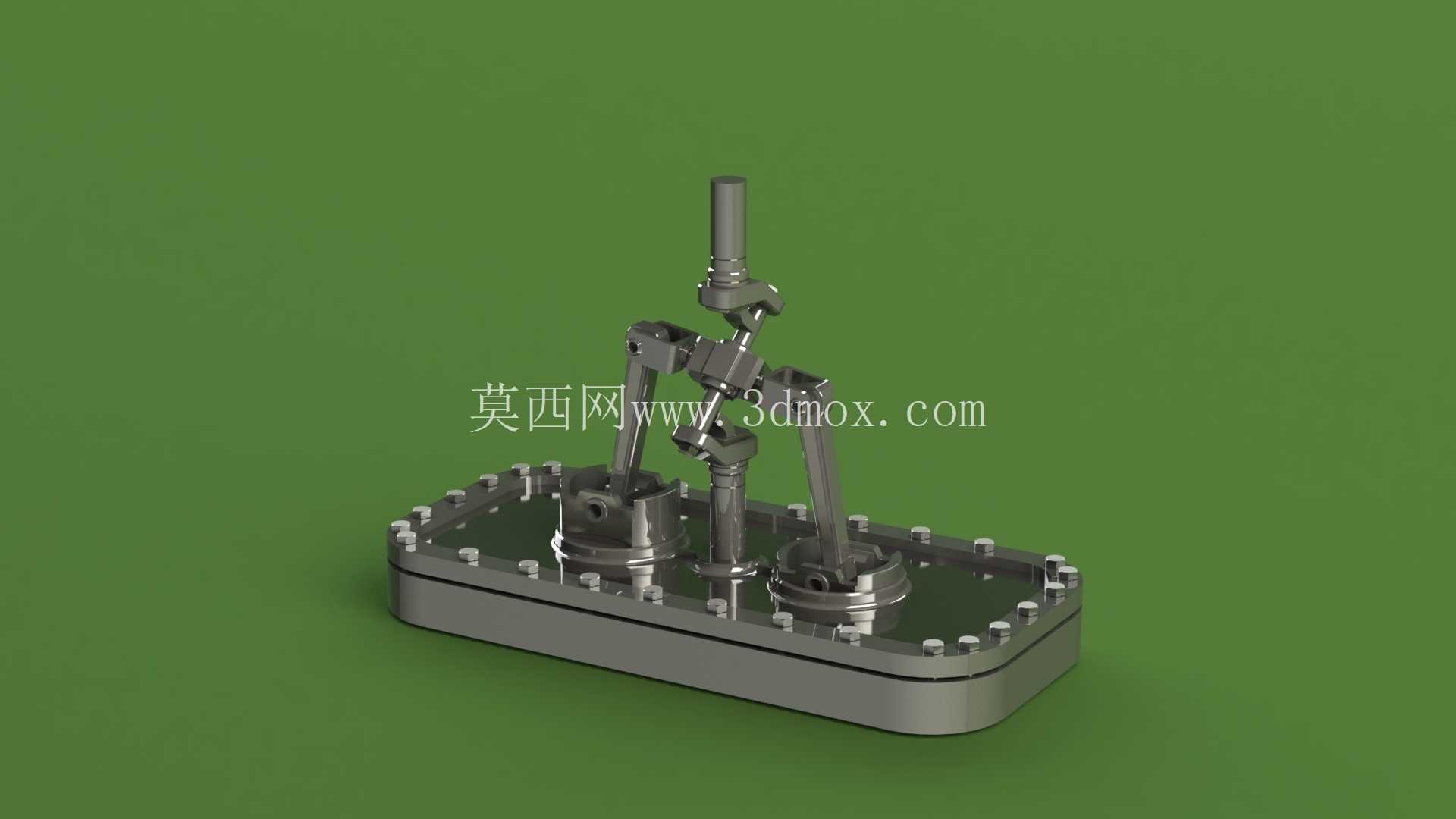

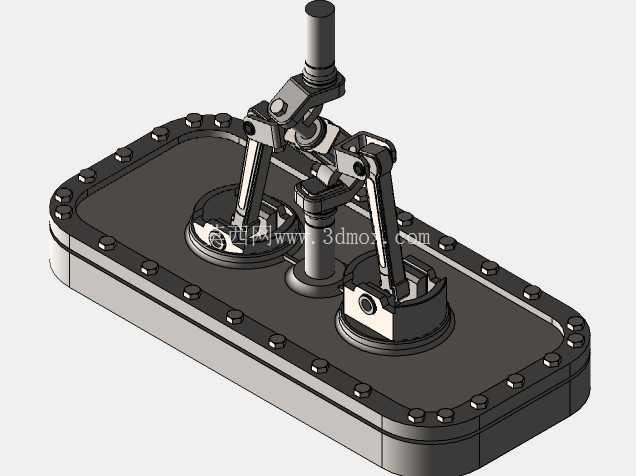

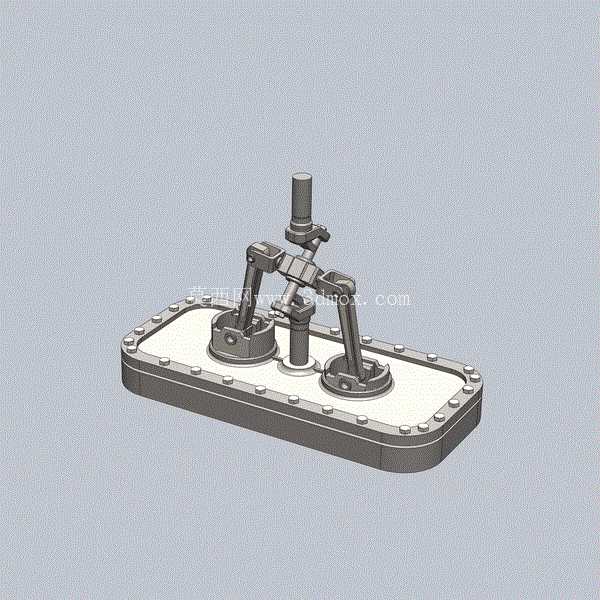

  这套双活塞联动机构的核心应用场景覆盖中小功率容积式流体输送、内燃机配气联动测试、小型液压执行单元的原理验证环节,在教学实训台架上也常作为曲柄滑块联动逻辑的演示载体使用。从实际功能来看,机构通过中部偏心主轴的回转运动,同步驱动两侧对称布置的活塞组件做定行程往复直线运动,两侧活塞的运动相位差可通过中部连杆铰接座的角度调整实现匹配,既可以做同相位同步推压动作,也能调整为180度错相位交替动作,适配不同的流体抽吸、压送工况需求。

  设计阶段首先敲定的是底座的安装边界,整体采用带密封槽的圆角矩形法兰底座,底座周圈均匀布置内六角安装螺孔,螺孔间距匹配通用工业安装面板的标准孔位,安装时无需额外打孔适配,底座上的密封槽可嵌入耐油橡胶密封圈,当活塞腔需要建立压力时,能保证腔体与底座衔接处的密封性能,避免流体泄漏。两侧的活塞腔采用一体式铸造成型后做内孔珩磨处理,内壁粗糙度控制在Ra0.8以内,降低活塞往复运动时的摩擦阻力,活塞环采用标准格莱圈结构,兼容液压油、润滑脂、低压空气等多种工作介质。

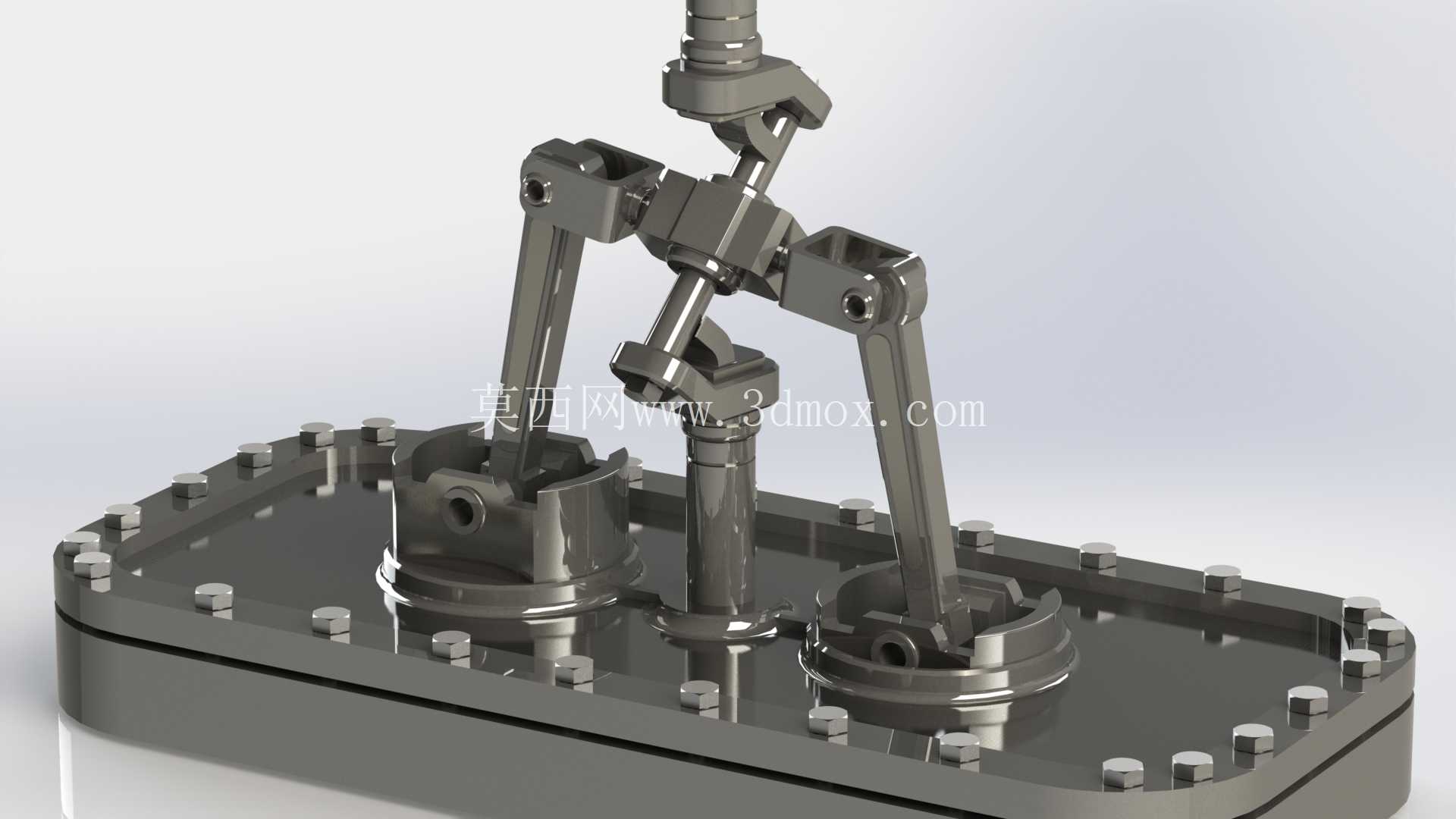

  中部的传动组件设计时优先考虑了运动干涉问题,偏心轴的偏心距经过反复校核,保证活塞运行到上止点时,连杆与活塞铰接处不会和腔体上端盖发生碰撞,运行到下止点时活塞不会触碰腔体底部。连杆两端均采用自润滑铜套铰接,无需频繁加注润滑脂即可长时间连续运行,铰接处的销轴采用卡簧轴向定位,拆解维护时仅需用卡簧钳即可完成销轴拆卸,无需专用工装。两侧活塞的顶面设计有定位凹槽,可根据实际使用需求加装不同功能的端头,比如加装推板可作为小型冲压执行单元,加装单向阀组即可作为双缸流体泵的核心运动组件。

  从安装尺寸来看,底座的长宽尺寸控制在常规台架安装的允许范围内,整体高度不超过200毫米,可直接嵌入现有实训台或者小型设备的安装腔体内,不需要额外调整设备的整体布局。传动主轴的输入端设计有标准平键槽,可直接连接联轴器匹配伺服电机、减速电机等多种动力源,输入端的轴伸长度经过优化,既保证联轴器的安装定位长度,又不会因为轴伸过长导致运行时出现轴端挠曲变形。

  实际运行过程中,这套机构的运动平顺性经过配重优化,中部偏心轴上集成了平衡配重块,抵消两侧活塞往复运动产生的惯性力,转速在300转每分以内时运行振动幅度控制在0.02毫米以内,不会因为振动导致连接螺栓松动。底座上还设计有两个定位销孔,安装时先打入定位销再紧固安装螺栓,能保证每次拆装后机构的位置精度不发生偏移,重复定位精度可达0.01毫米,适配需要频繁拆解演示的教学场景。

  在结构细节上,活塞与连杆的铰接处设计有防尘盖板,避免外界粉尘、铁屑进入铰接摩擦面造成磨损,腔体上端盖设置有呼吸孔,平衡活塞运动时腔体内的气压差,避免形成气阻影响运动顺畅性。所有外露的金属件均做了发黑防锈处理,在常规车间环境下存放不易出现锈蚀,延长机构的整体使用寿命。这套机构的结构通用性极强,仅需更换不同直径的活塞组件,即可调整单次往复的排量或者输出推力,不需要重新设计底座和传动部分,大幅降低衍生型号的设计成本。
