带隔振基座的静动态平衡检测工装结构

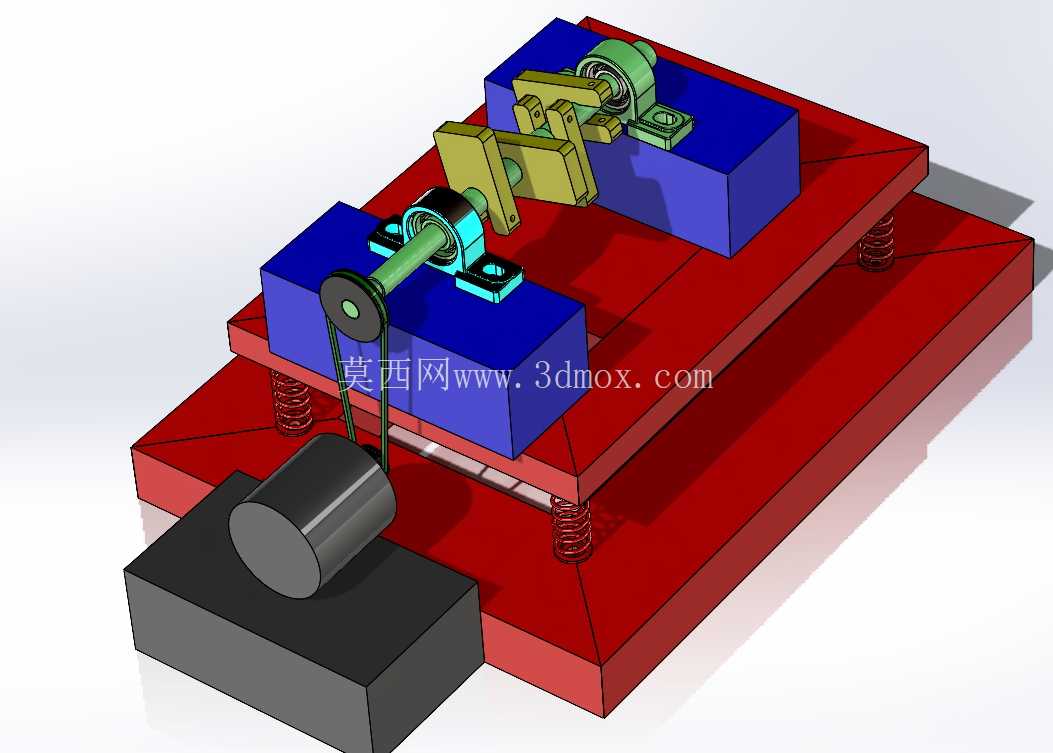

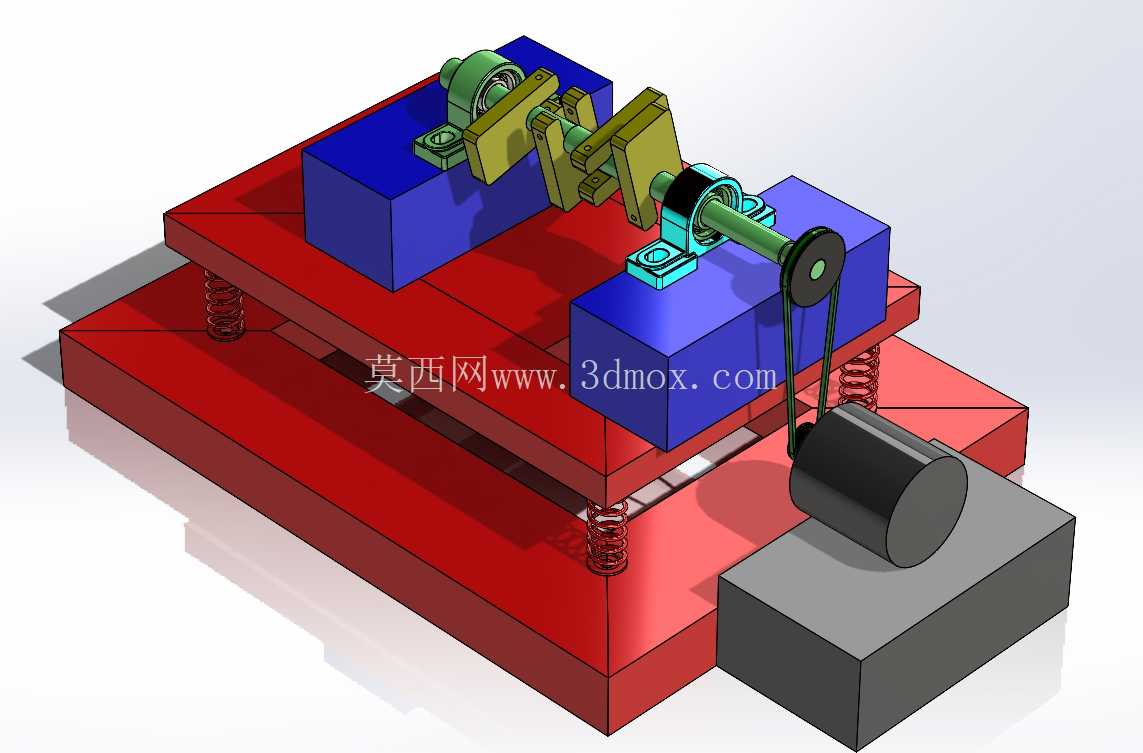

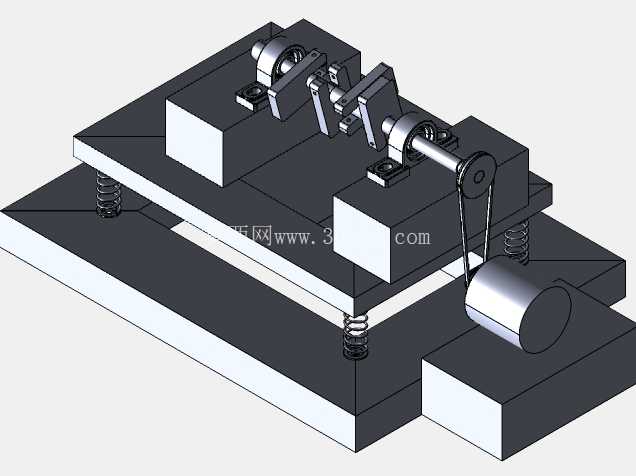

　　这套结构的核心应用场景是小型回转类零部件的静平衡与动平衡校验工序，常见于电机转子、小型传动轴、带轮类零件的入厂检验或制程抽检环节，区别于大型工业动平衡机的高负载设计，这套结构更适配小质量回转件的快速检测需求，在小型电机生产车间、精密传动零件加工班组的检验工位上，这类紧凑结构的平衡装置能省去大型设备的复杂装夹流程，适配多品种小批量的检测节奏。从结构布局来看，下层的红色基座通过四组均匀分布的圆柱螺旋弹簧实现浮动支撑，弹簧的选型匹配了上层检测平台的总重量，能隔绝车间地面传来的冲压设备、机床运转带来的微幅振动，避免外部振动干扰平衡检测时的偏摆数据采集，基座底部的安装边界预留了地脚螺栓的固定孔位，可直接固定在混凝土检验台面上，安装时需要调整四个角的水平度，保证弹簧压缩量一致，避免初始倾斜带来的系统误差。

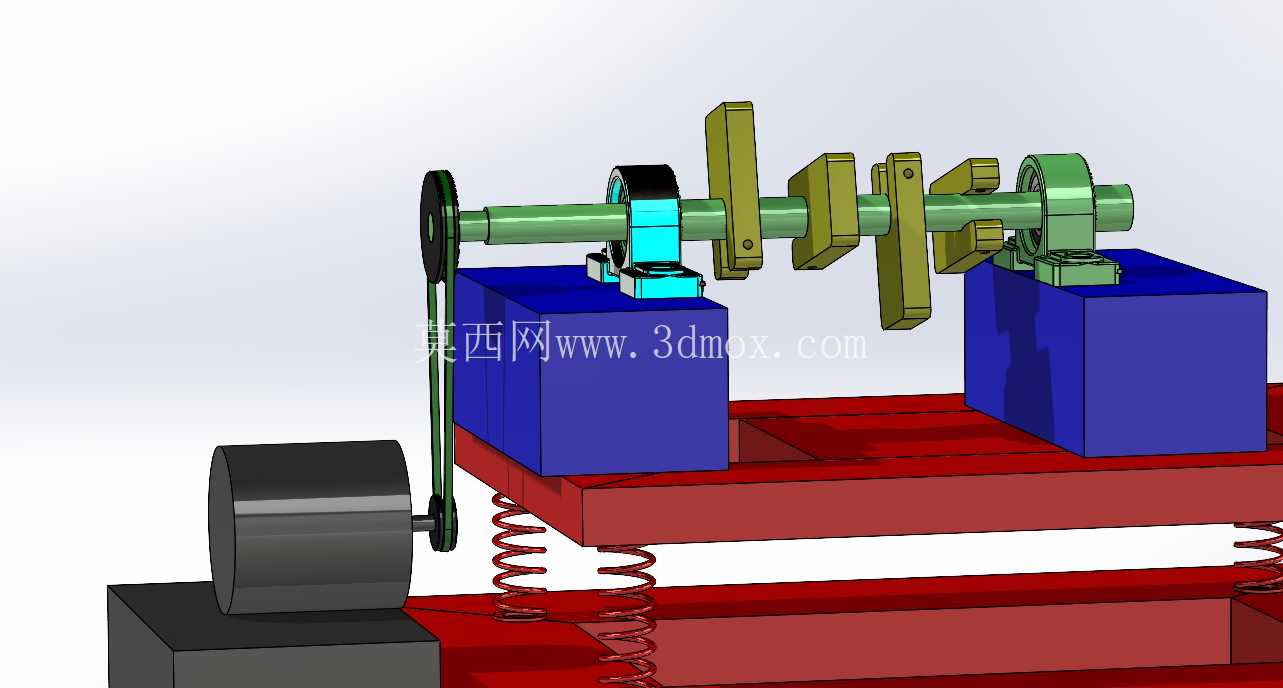

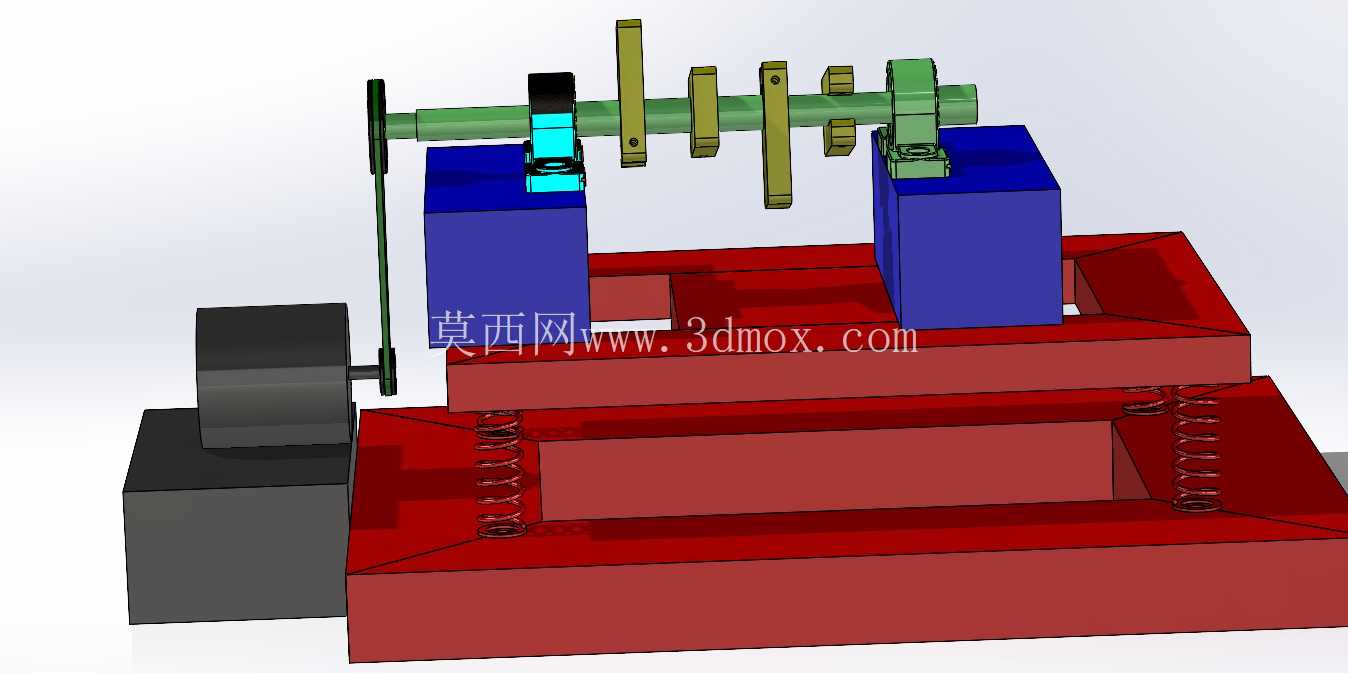

　　上层的检测平台上布置了两组带座轴承作为转轴的支撑单元，两组轴承座的安装孔位设计了长槽调节结构，可根据待检测转轴的长度调整支撑间距，适配不同轴长的被测件装夹需求，轴承选用深沟球轴承，径向游隙控制在较小范围，减少支撑间隙带来的检测误差，转轴一端安装了传动带轮，通过V带与侧方安装的驱动电机连接，驱动电机固定在下层基座的灰色安装块上，这种跨层布置的电机安装方式，能避免电机自身运转的振动直接传递到上层检测平台，电机输出轴与带轮的中心距可通过安装块的腰型孔调整，方便皮带张紧度的调节，保证传动平稳无打滑。

　　装置的静平衡检测功能依托浮动弹簧平台实现，当被测件安装在转轴上后，手动转动转轴待其静止，标记偏重位置，反复调整配重即可完成静平衡校验；动平衡检测则启动电机带动转轴以设定转速运转，通过浮动平台的振动反馈采集偏重的方位与量级，完成动平衡的校正辅助。设计时特意将两组轴承座的安装高度做了等高处理，保证转轴的同轴度误差在允许范围内，支撑座的定位面经过铣削加工，平面度控制在0.02mm以内，避免安装面不平带来的轴系卡滞。整套结构的外形尺寸控制在桌面级范围，长度方向不超过800mm，宽度方向不超过600mm，不需要单独的设备基础，可直接放置在常规检验工作台上使用，侧方的电机安装位置预留了安全间隙，皮带传动区域可加装防护罩，避免运转时的安全隐患。

　　在实际使用中，这套结构可根据被测件的重量更换不同刚度的支撑弹簧，调整平台的固有频率，避开电机运转的共振转速区间，保证检测数据的稳定性，转轴上的装夹位置可搭配不同规格的夹具，适配不同直径的转子、轴类零件的装夹，不需要更换整个支撑轴系，提升了装置的通用性。不同于专业动平衡机的复杂传感系统，这套结构更偏向生产现场的快速粗校验场景，能快速筛除偏重超差的零件，减少专业设备的占用时间，适合生产节拍较快的产线旁使用，结构中所有的紧固件都选用标准件，后期维护更换成本低，弹簧、轴承、皮带这类易损件都可直接采购标准型号替换，不需要定制加工。
