U形销连接结构装配与力学分析方案

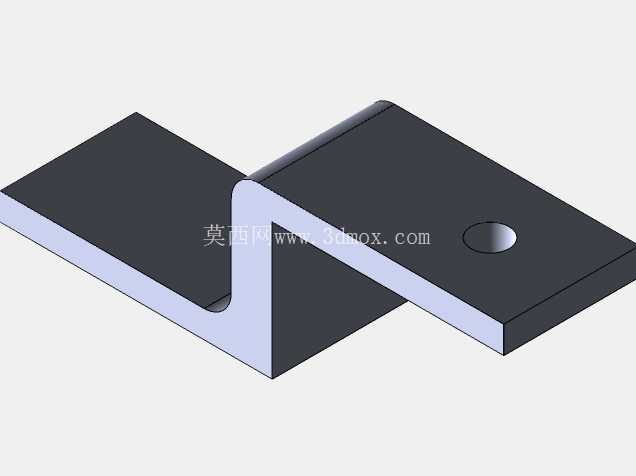

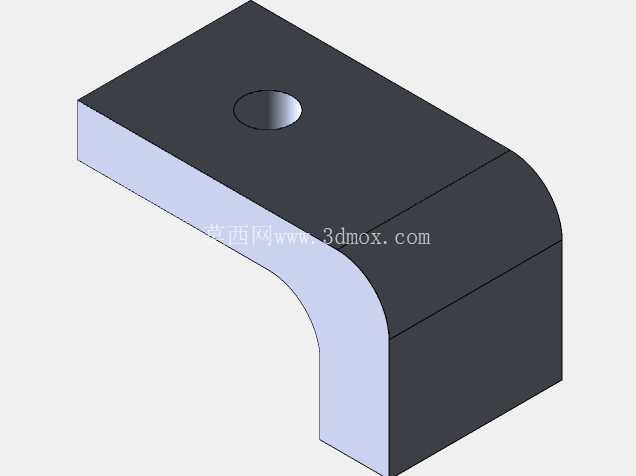

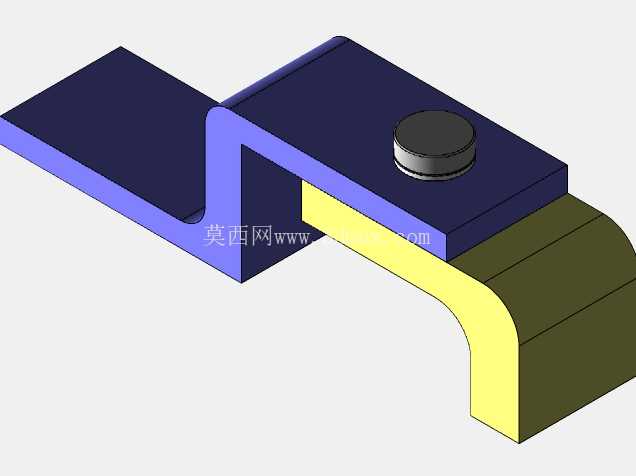

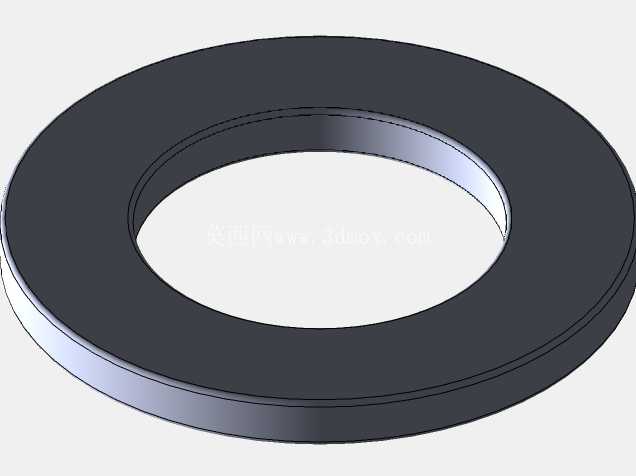

　　在电力设备的结构连接场景中，尤其是电源变压器的内部构件紧固环节，销类连接件的结构合理性直接决定了设备运行过程中的结构稳定性，U形销作为一种兼具定位与紧固功能的连接件，常被用于需要兼顾装拆便捷性与连接可靠性的薄板类构件拼接位置。不同于常规圆柱销的过盈配合装配逻辑，这款U形销采用折弯成型的U型主体搭配限位压块与紧固螺栓的组合结构，在装配时不需要对连接母材进行高精度的铰孔加工，仅需在待连接的两层板材上开出对应宽度的让位槽，即可将U形销的两个折弯臂分别卡入两层板材的槽位内，再通过顶部的压块与螺栓实现预紧，大幅降低了现场装配的加工精度要求，尤其适合变压器生产过程中不同厚度导磁板材、结构支架的快速拼接作业。

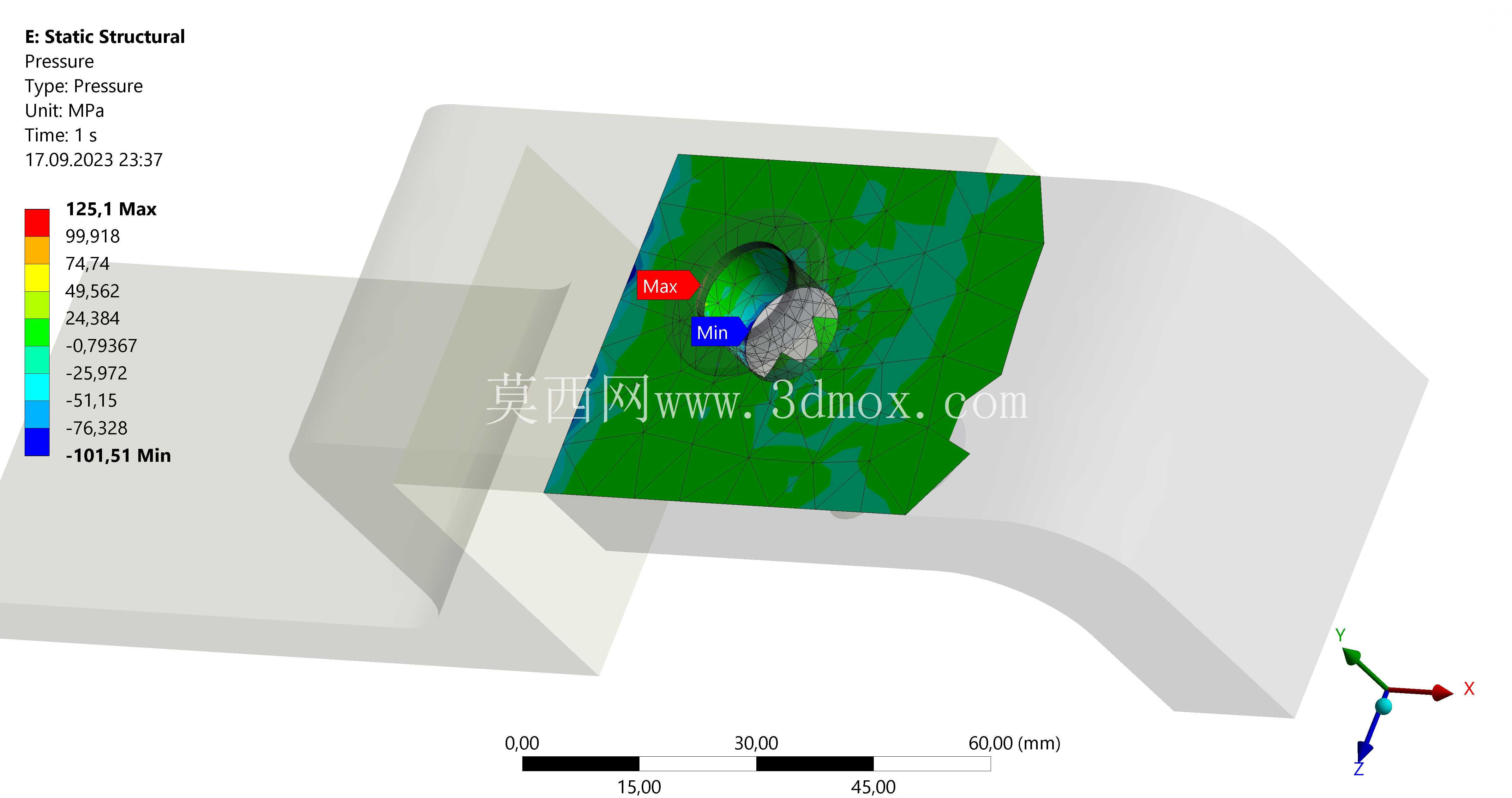

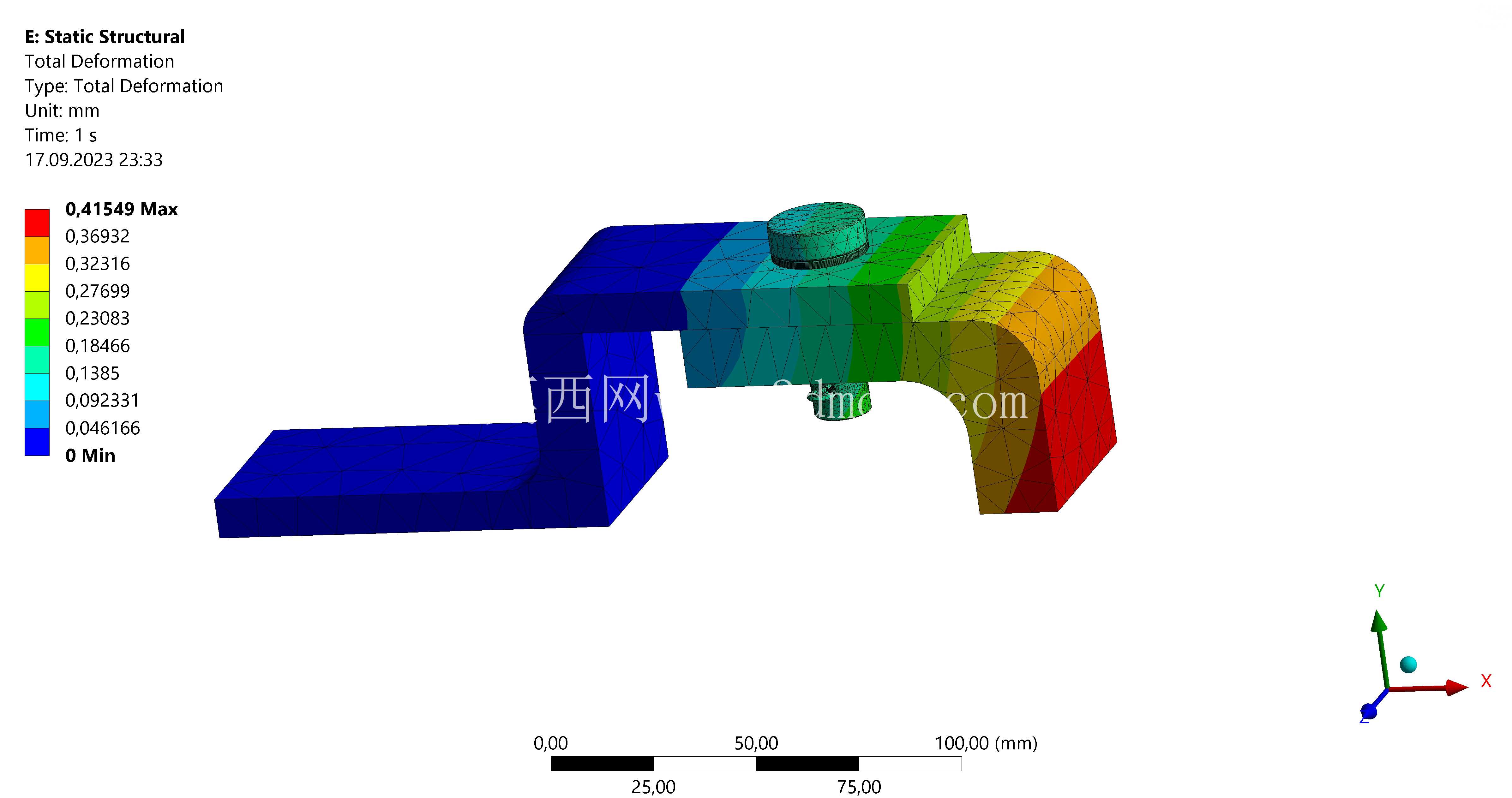

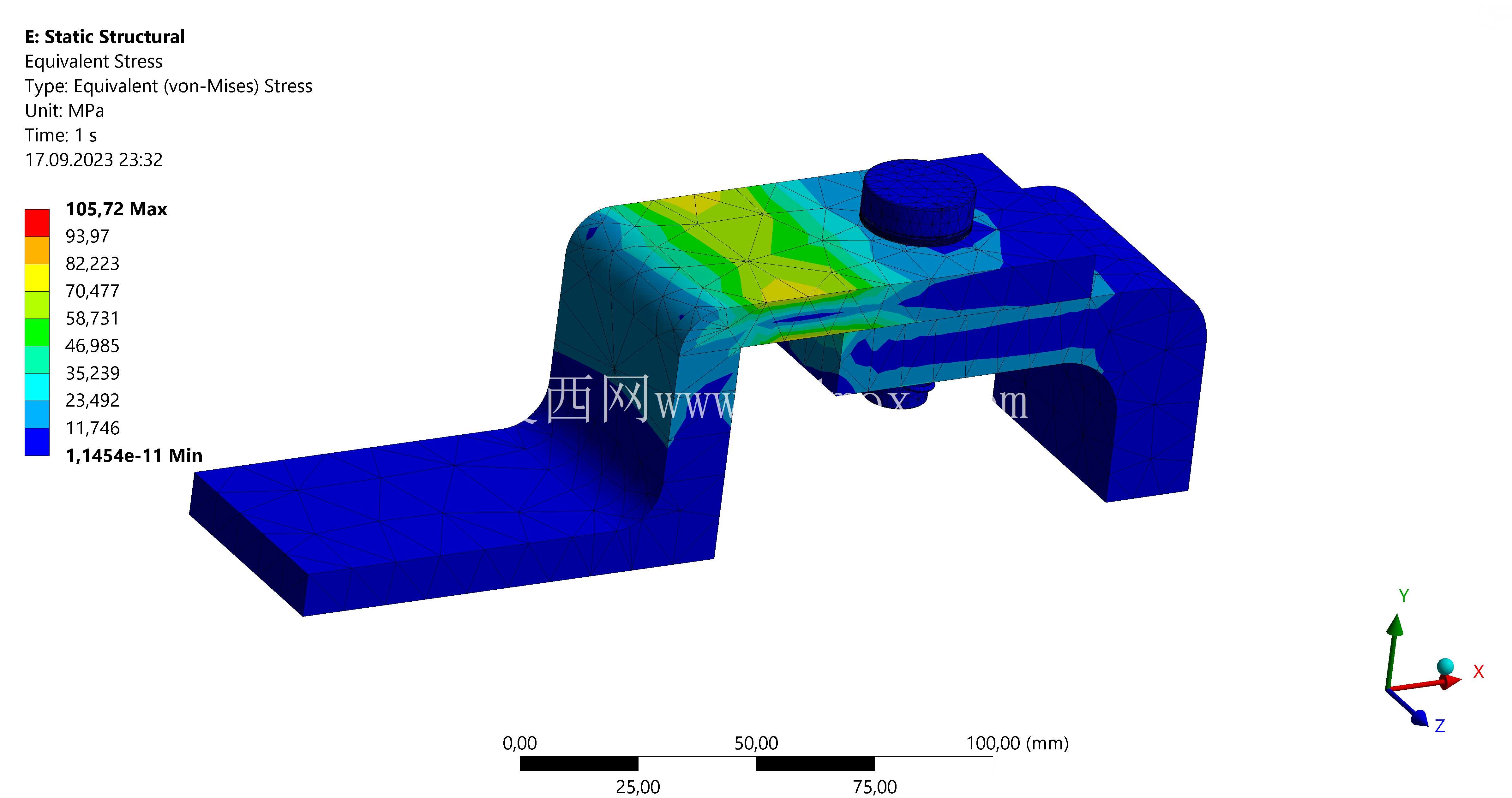

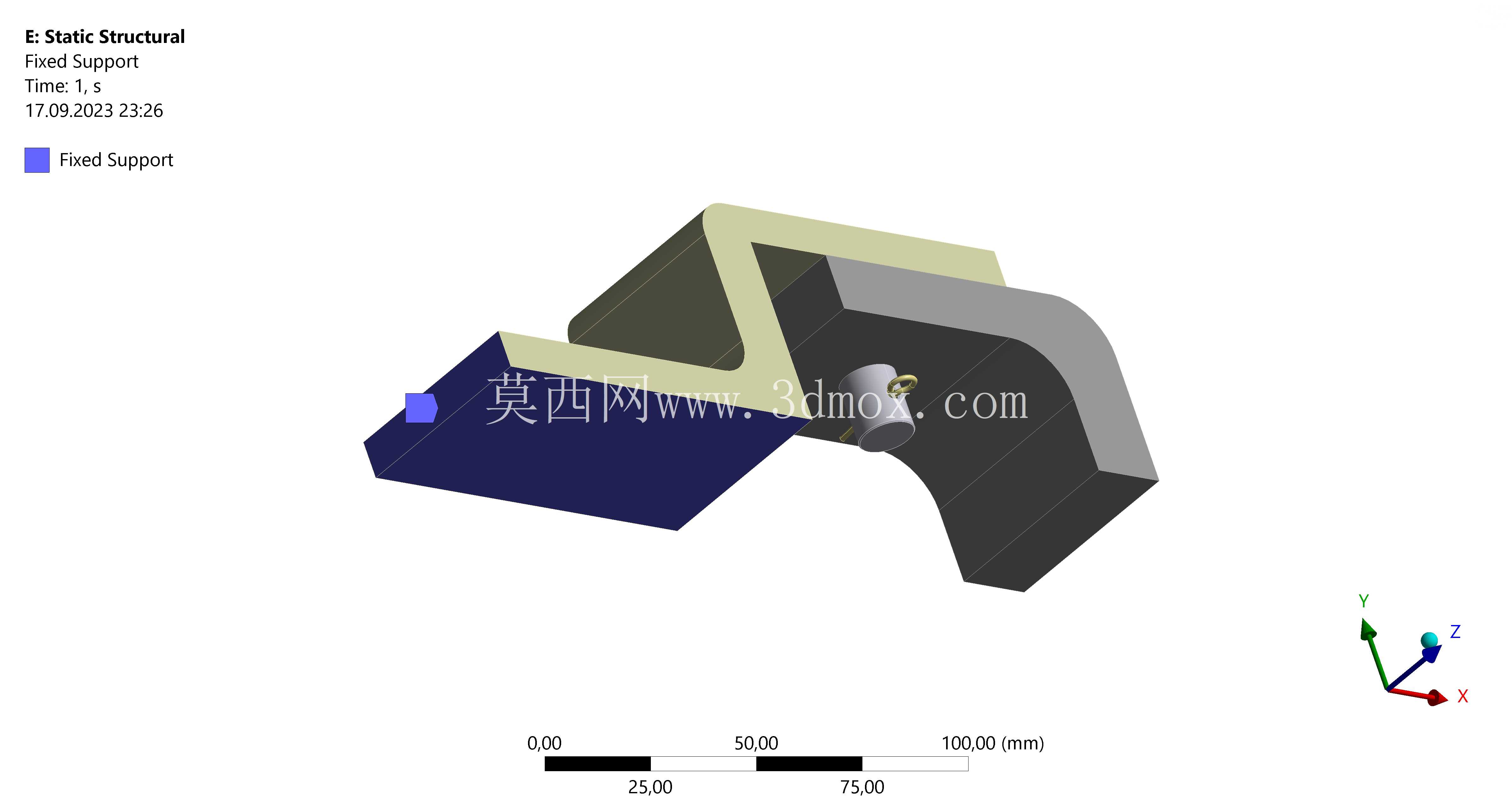

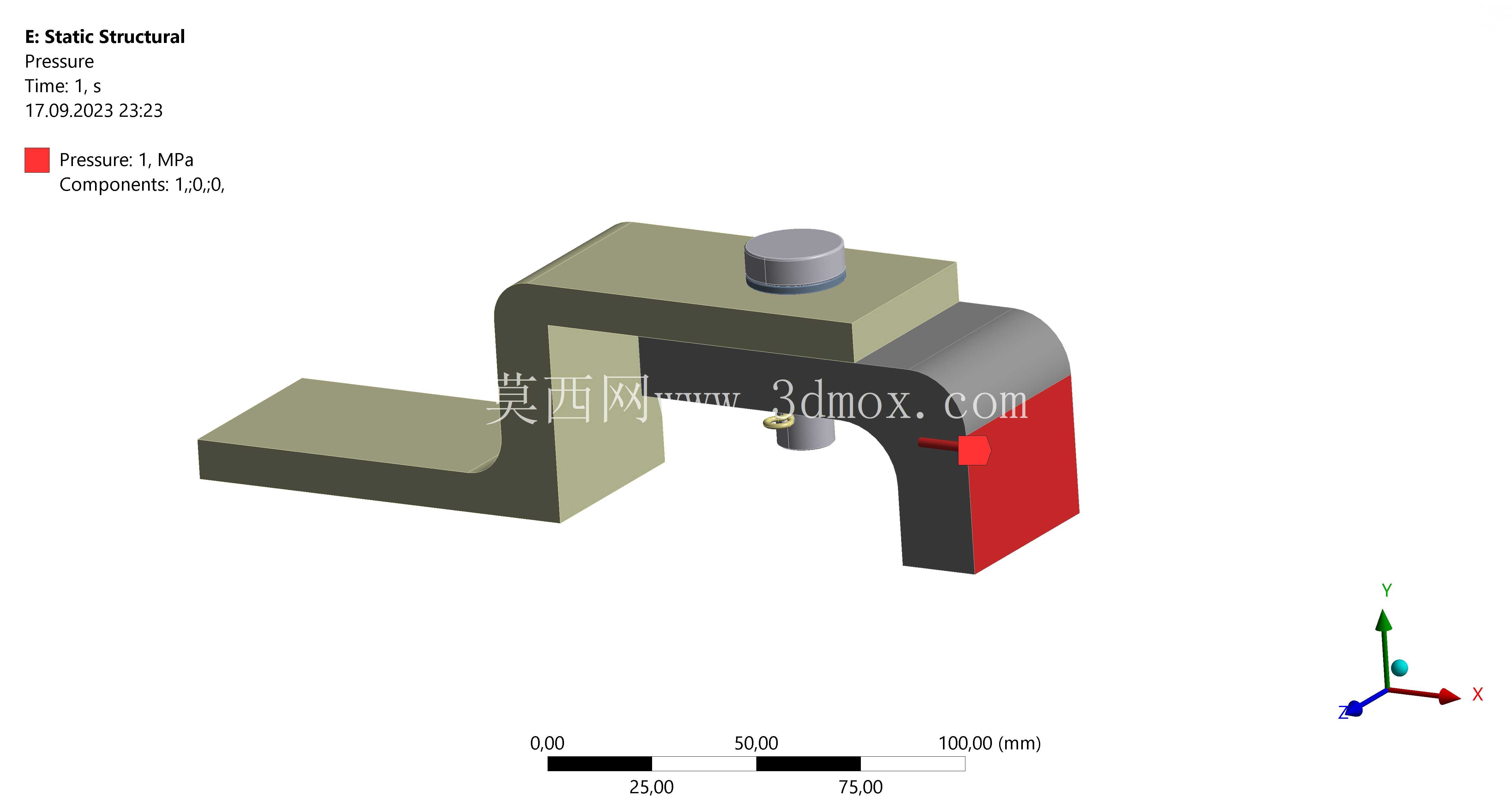

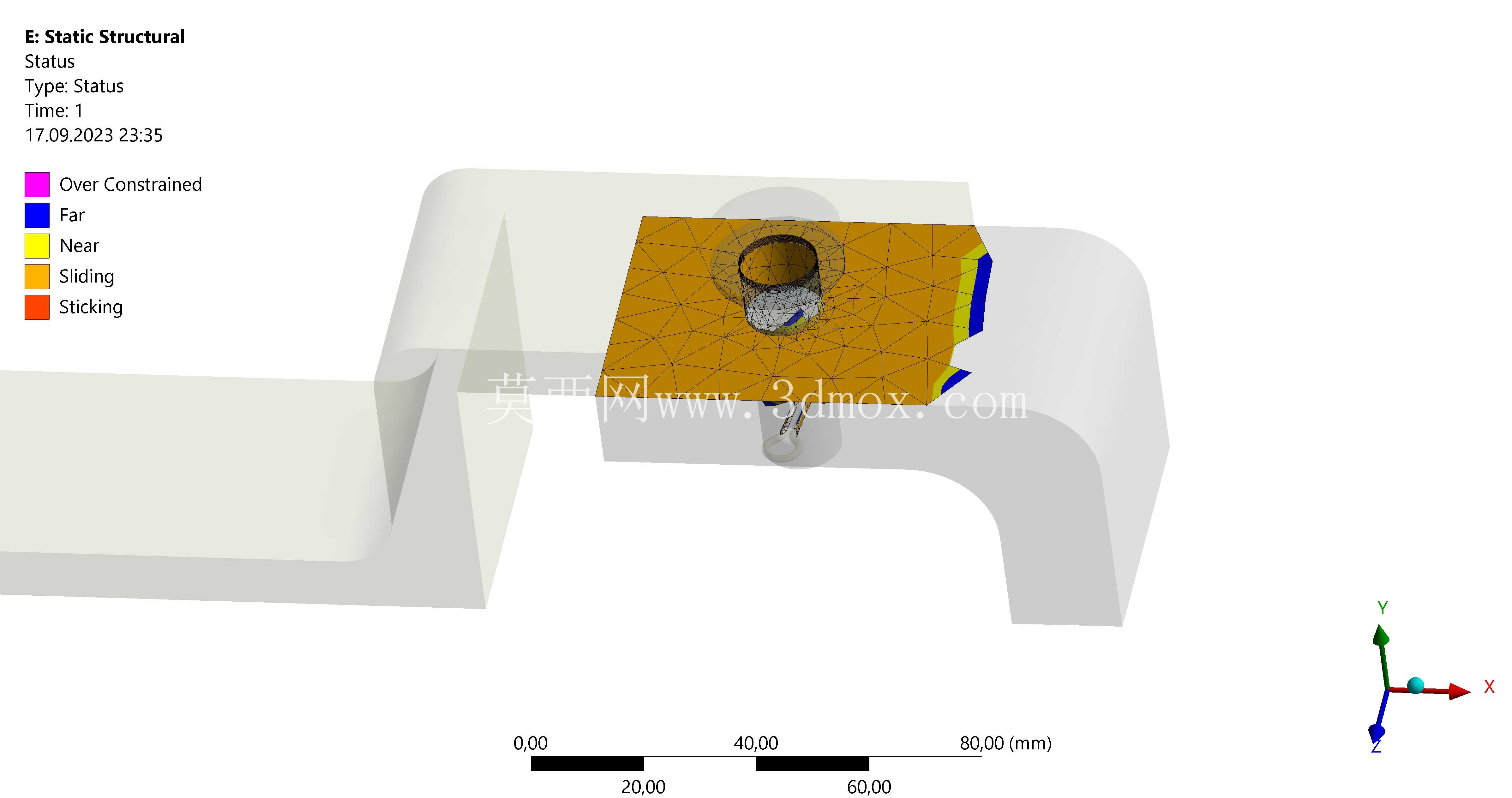

　　从结构设计的逻辑来看，这款U形销的折弯段做了等半径的圆弧过渡处理，避免了直角折弯带来的应力集中问题，在承受横向剪切载荷时，圆弧过渡区可以将集中应力均匀分散到整个折弯臂上，不会出现局部应力超过材料屈服强度的断裂风险。连接结构的压块采用沉孔设计，紧固螺栓的头部完全沉入压块表面以下，不会在结构外侧形成凸起，避免了变压器内部组装时凸起部分剐蹭绝缘层、绕组线材的问题，同时压块的接触面积做了加宽处理，在螺栓拧紧时可以将压紧力均匀分布在U形销的上表面，不会出现局部压溃导致的预紧力失效。在实际的结构力学验证环节，针对该U形销连接结构的静载特性做了对应模拟，设定连接母材为常用的结构钢材料，许用应力取值为125MPa，施加1MPa的均匀面压载荷模拟变压器运行过程中结构件承受的恒定压紧力，模拟结果显示整个连接结构的最大应力出现在U形销折弯段的内侧位置，应力值远低于材料的许用应力阈值，安全系数满足电力设备长期运行的结构强度要求，不会出现长期载荷下的塑性变形问题。

　　从安装边界的尺寸约束来看，这款U形销的两个平行臂的间距与待连接板材的总厚度做了匹配设计，装配后U形销的臂端与下层板材的下表面齐平，不会出现突出部分占用额外的安装空间，适配变压器内部紧凑的排布需求；让位槽的宽度仅比U形销的臂宽大0.2mm，既可以保证装配时的顺利插入，又可以限制连接结构的横向窜动，避免设备运行过程中因振动导致的连接件移位。在实际应用中，这类U形销连接结构除了用于电源变压器的内部构件连接，还可以拓展到其他需要快速装拆的薄板结构连接场景，比如低压配电柜的内部支架拼接、小型五金设备的外壳紧固等位置，相比传统的螺栓连接，它的零件数量更少，装配工序更简单，不需要在板材上加工螺纹孔，仅需冲压出对应的槽位即可完成装配，大幅提升了批量生产时的装配效率。

　　在结构细节的处理上，U形销的所有棱边都做了小圆角钝化处理，避免装配过程中锋利的棱边划伤操作人员或者破坏构件表面的防护涂层，压块与U形销上表面的接触位置做了平面度处理，保证螺栓拧紧后压块与销体完全贴合，不会出现局部接触导致的预紧力不均。针对长期运行可能出现的松动问题，该结构在U形销的下臂与下层板材的接触位置设计了微小的防滑齿结构，在螺栓预紧后，防滑齿可以嵌入板材表面，增大接触摩擦力，即使设备运行过程中存在持续的振动，也不会出现连接件滑移、松脱的问题，保证连接结构的长期可靠性。
