双轮独立悬挂底盘减震导向总成

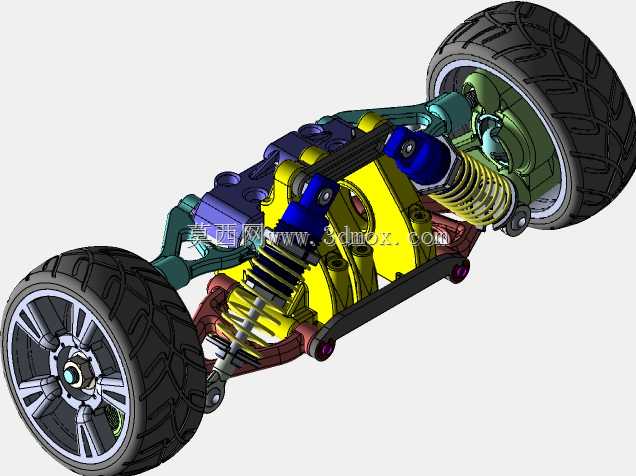

　　这套双轮独立悬挂底盘结构，在小型越野车辆、遥控竞速模型车、低速特种巡检代步平台的行走系统开发中十分常见，整套总成围绕车轮承载、路面冲击缓冲、行驶轨迹导向三个核心目标完成结构排布。从实际装车场景来看，该类悬挂多用于非铺装路面行驶的小型移动平台，当车轮碾过碎石、坑洼或者路肩凸起时，单侧车轮可以绕摆臂铰接点独立上下跳动，不会像整体桥结构那样把单侧冲击直接传递到另一侧车轮，大幅降低车身侧倾幅度与底盘受到的刚性冲击。

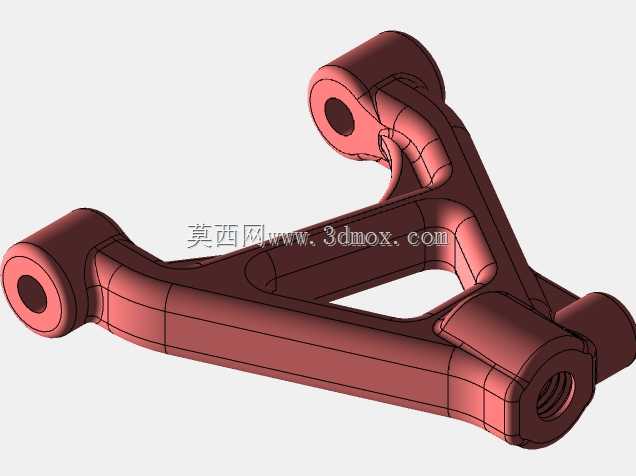

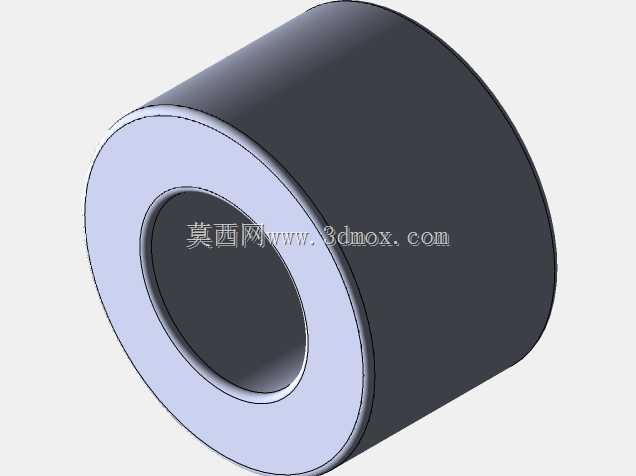

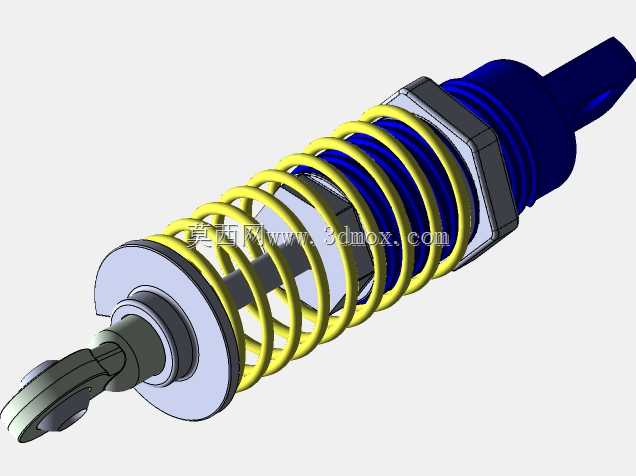

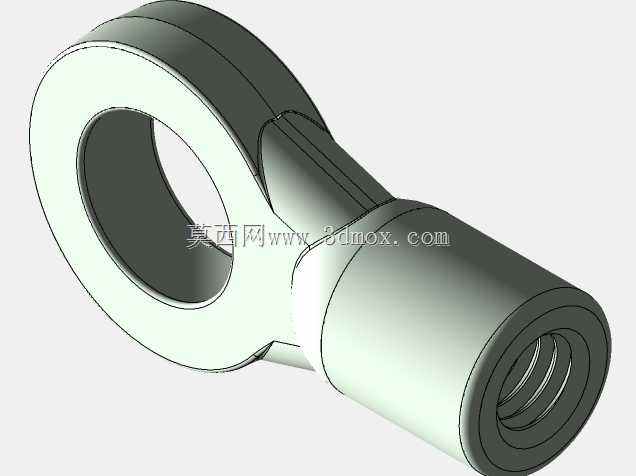

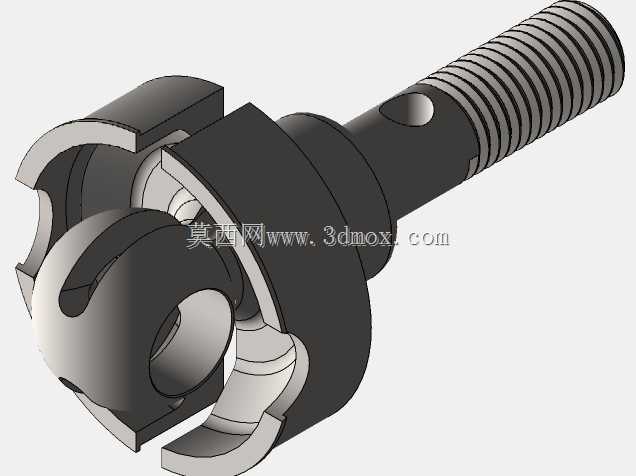

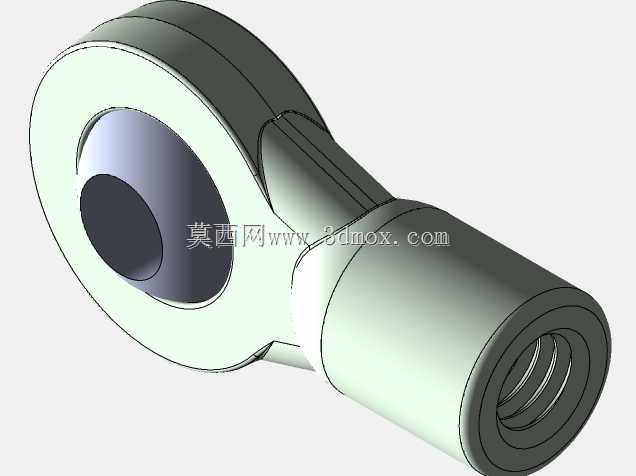

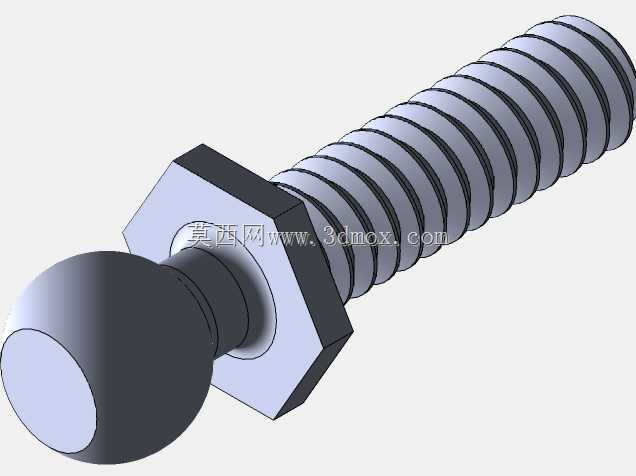

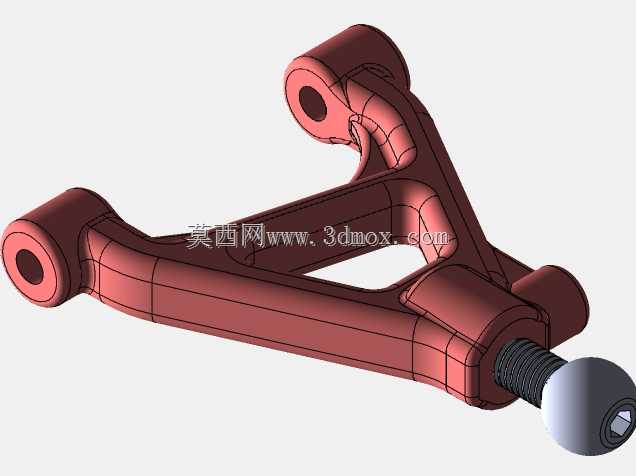

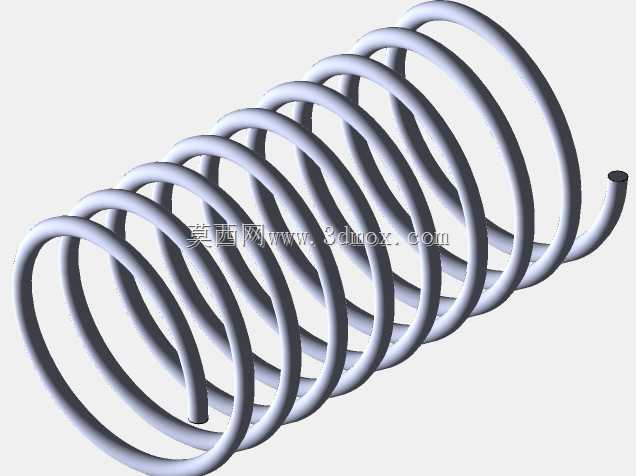

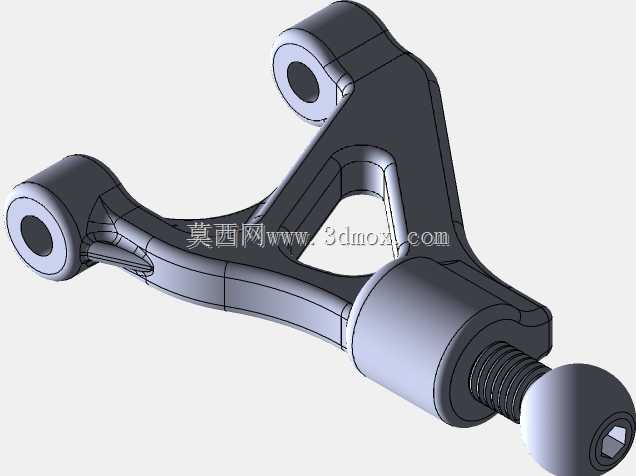

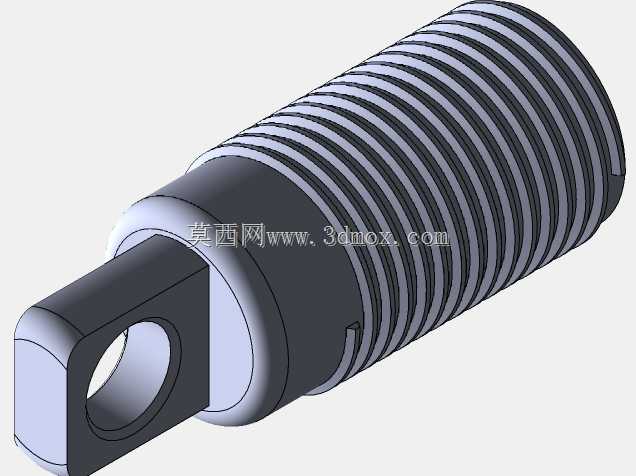

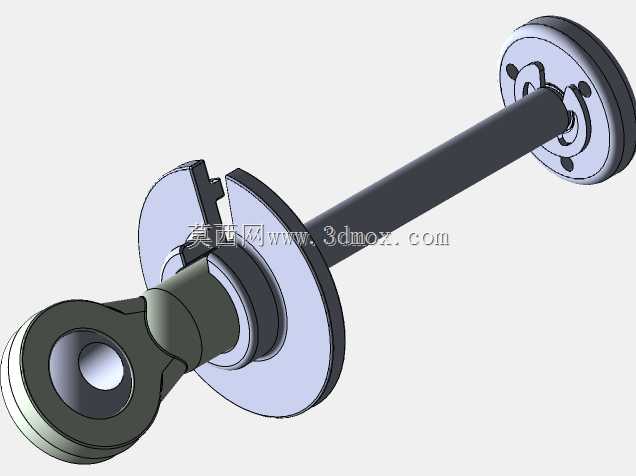

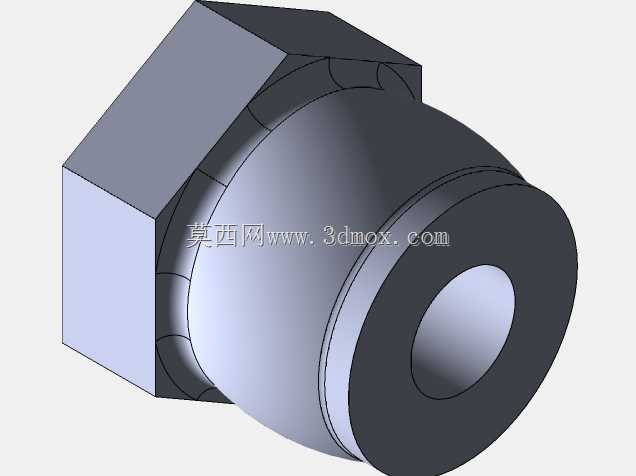

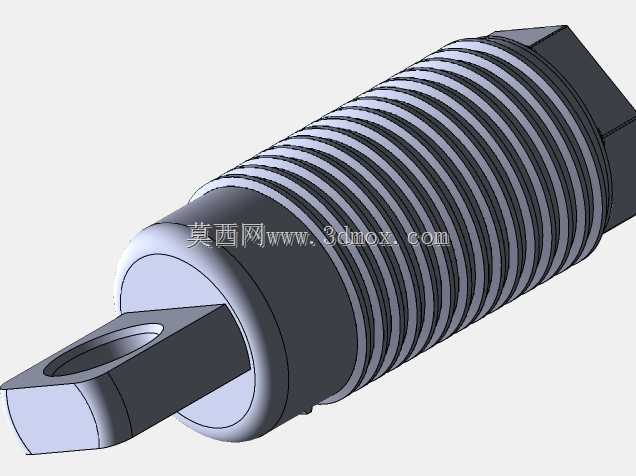

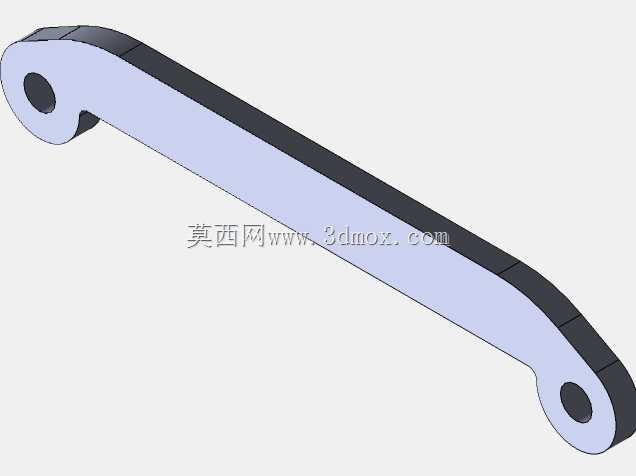

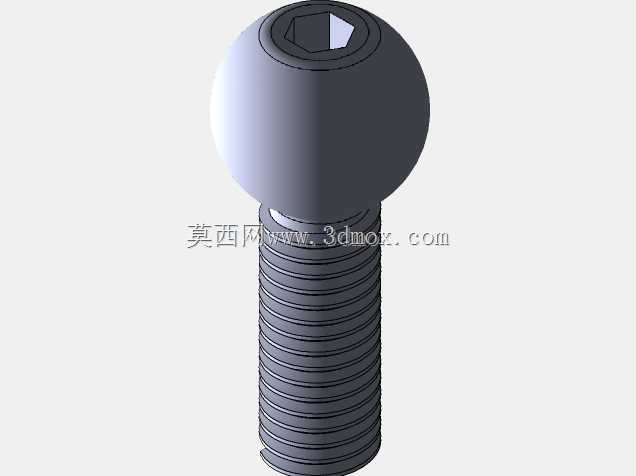

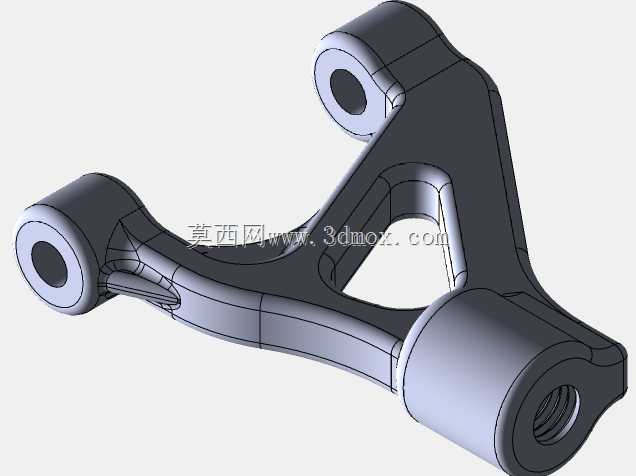

　　整套结构的导向部分采用上下分层的控制摆臂布局，每侧车轮都由两根不等长的摆臂连接到中部车架安装基座上，摆臂两端都预留了铰接安装点位，可搭配球头或者橡胶衬套完成装配，既约束车轮在加速、制动、转向过程中的前后与横向位移，又能允许车轮沿减震器伸缩方向顺畅跳动。减震单元采用螺旋弹簧套置在阻尼筒外侧的同轴布局，弹簧承担车身垂向载荷，阻尼筒负责吸收弹簧往复弹跳的余振，二者配合可以在弹簧被压缩后快速抑制多余震荡，避免车轮出现持续上下跳动导致抓地力流失。

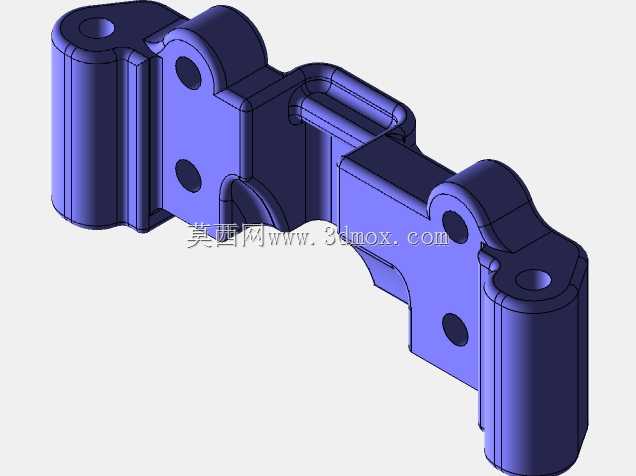

　　建模过程中所有零件的尺寸基准采用英制单位标定，设计时首先要锁定车轮接地点到车架安装面的静态高度，再根据目标跳动行程确定摆臂长度与铰接点坐标：摆臂过长会占用过多底盘侧边布置空间，摆臂过短则会在车轮上下跳动时出现过大的轮距与外倾角变化，加剧轮胎偏磨。这套结构的安装边界集中在中部黄色的车架连接基座上，基座预留了多个螺栓固定点位，可直接对接不同宽度的底盘主框架，两侧减震器的上端铰接点位也做了可调余量，开发人员可以通过调整安装孔位改变弹簧预压量，匹配不同的整车整备质量。

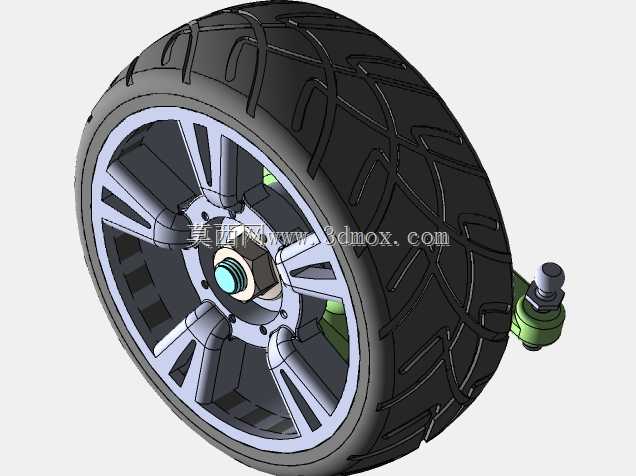

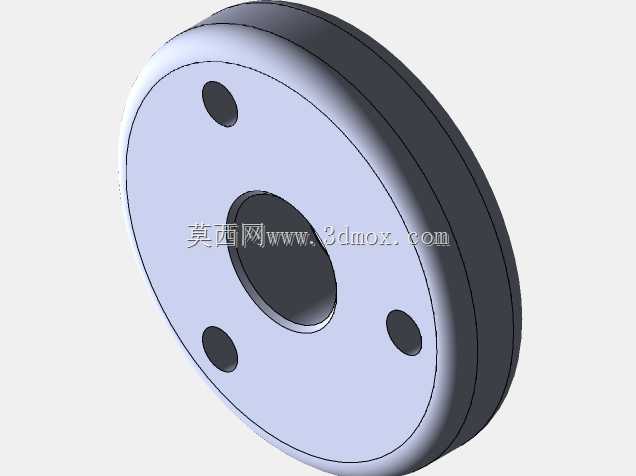

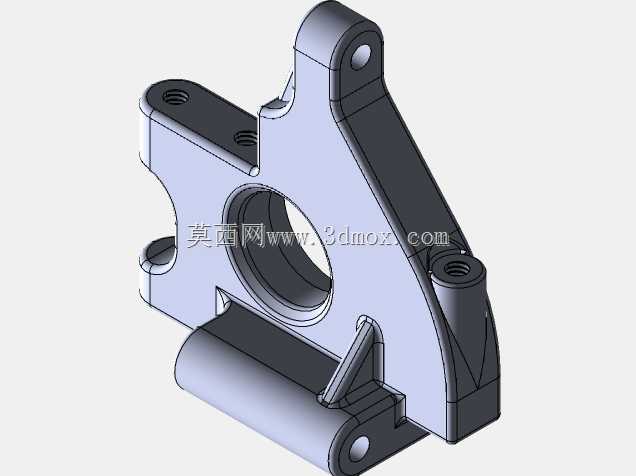

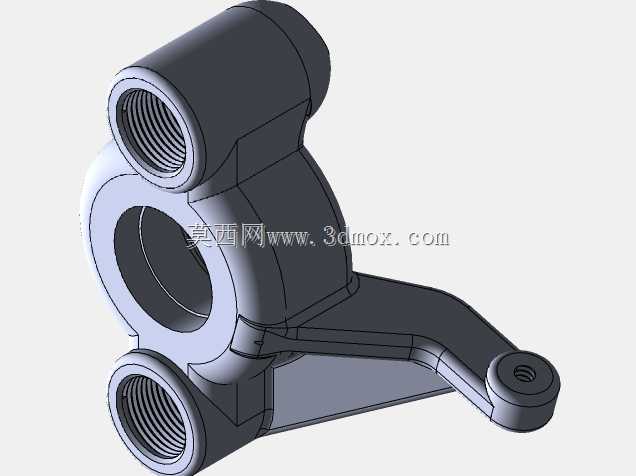

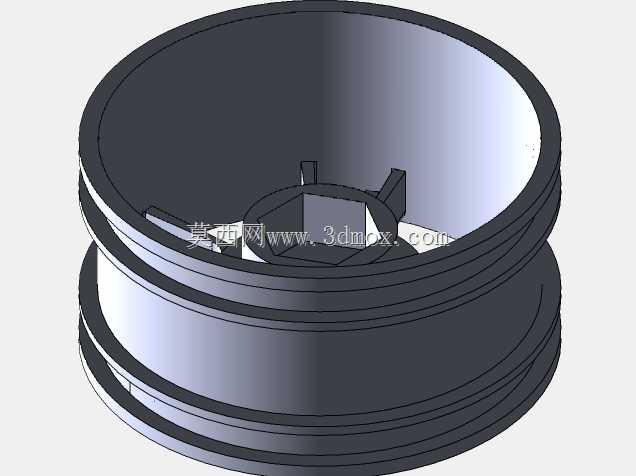

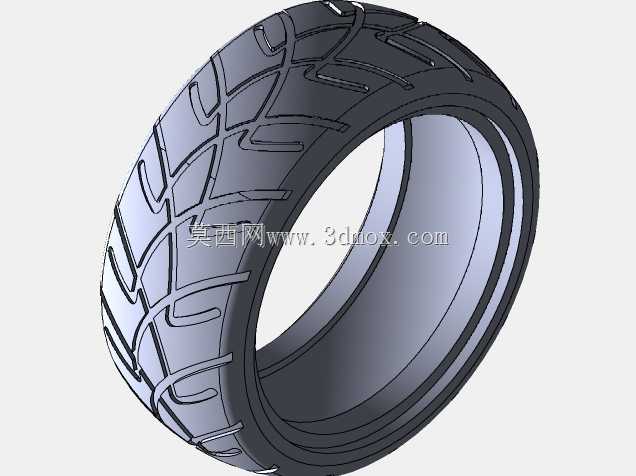

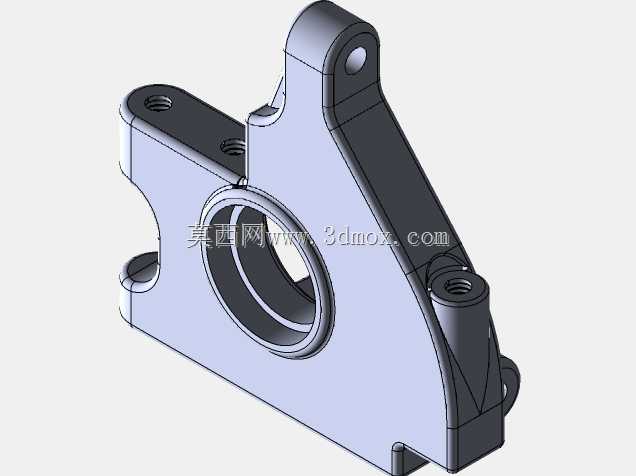

　　车轮部分搭配大颗粒越野花纹轮胎，轮辐预留了轮毂轴承与转向节的安装空间，转向节集成了刹车组件安装位与轮毂轴孔，可兼容盘式刹车组件的加装。在结构校核阶段，需要重点验证摆臂在极限冲击工况下的铰接点受力，避免摆臂与减震器、车架基座在车轮全行程跳动过程中出现运动干涉，同时要保证弹簧压缩到极限位置时，阻尼筒仍有足够的剩余缓冲行程，不会发生刚性撞底。这套完整的装配数模把悬挂系统的运动配合关系全部还原，结构工程师可以直接在此基础上调整摆臂硬点坐标、匹配弹簧刚度参数，快速完成小型越野行走平台的悬挂方案迭代，也可作为教学场景中讲解独立悬挂运动原理的直观参照，帮助设计人员理解车轮定位参数随跳动行程的变化规律，在样机加工前就排除大部分结构干涉与运动行程不足的问题。
