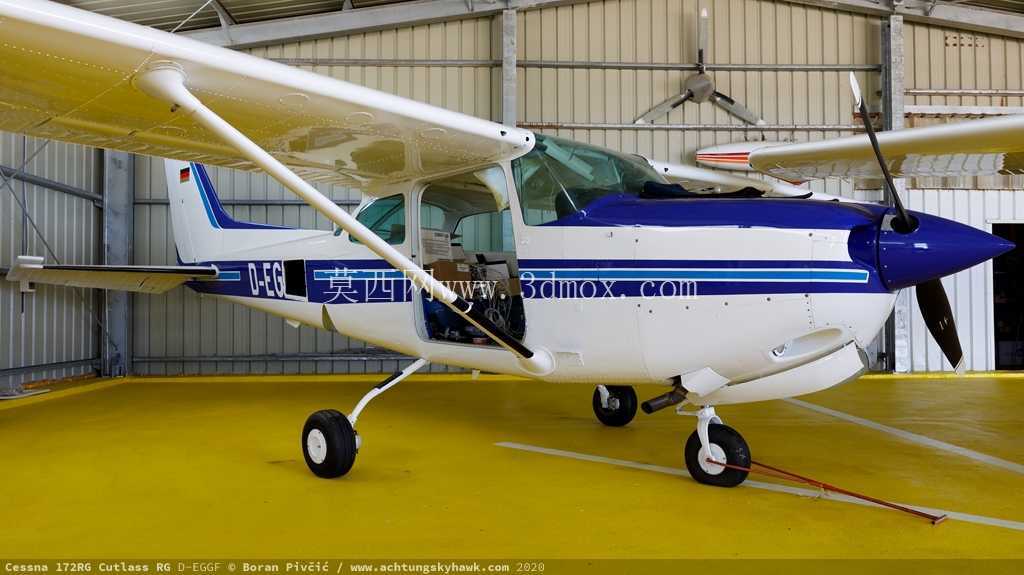

塞斯纳172RG飞机主起落架结构设计

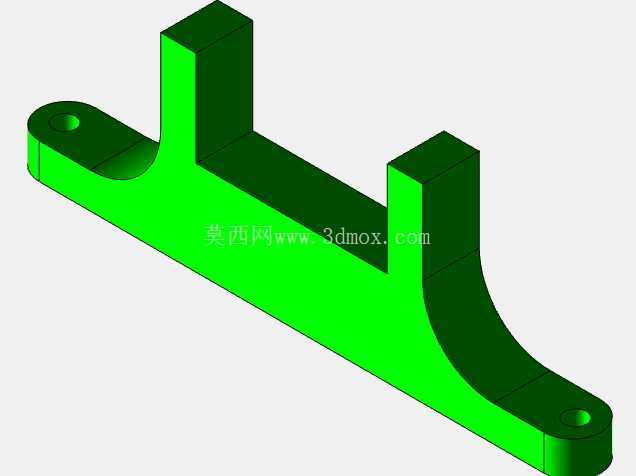

　　主起落架作为小型通用飞机地面支撑与滑跑阶段的核心承载部件，其结构设计直接决定飞机起降阶段的安全性、滑跑稳定性与地面操纵响应特性，塞斯纳172RG作为可收放起落架版本的单发活塞通用航空机型，主起落架的结构布局需要兼顾承载能力、收放空间适配、减震缓冲效率与地面滑行的侧向稳定性。该主起落架采用单支柱摇臂式结构布局，主体承力结构为高强度铝合金锻造后机加成型的主承力支架，支架上部预留与机翼根部承力隔框的连接安装接口，接口位置设置多组高精度铰制孔，用于通过高锁螺栓与机身机翼对接段的承力结构连接，安装时需要保证两侧主起落架的对称度偏差在允许范围内，避免地面滑跑阶段出现单侧偏载导致的轮胎异常磨损或起落架结构附加应力。

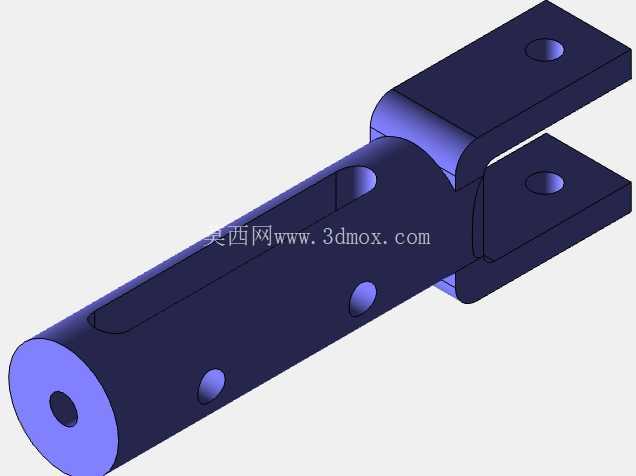

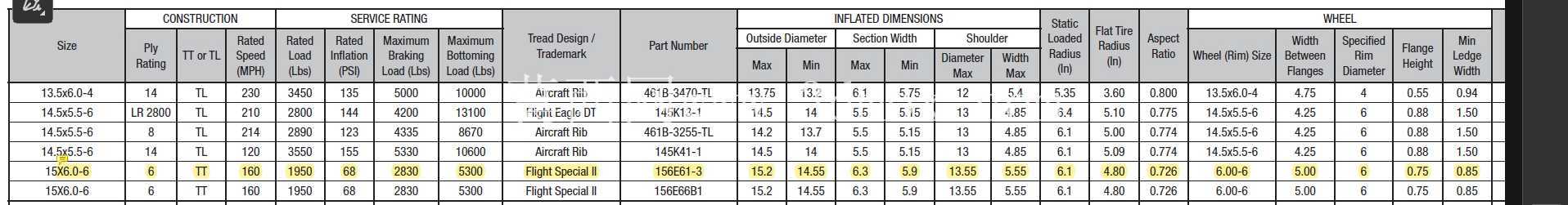

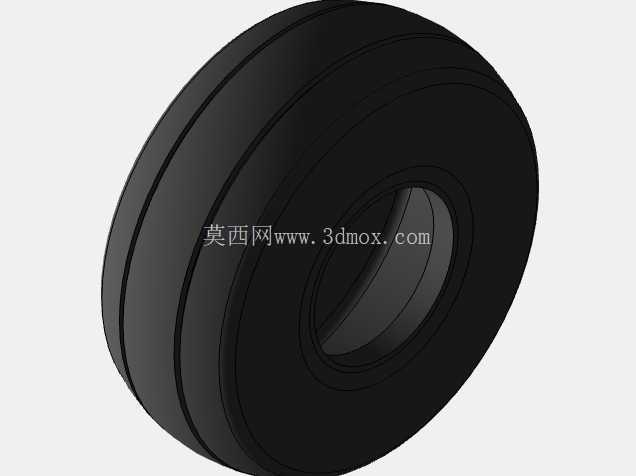

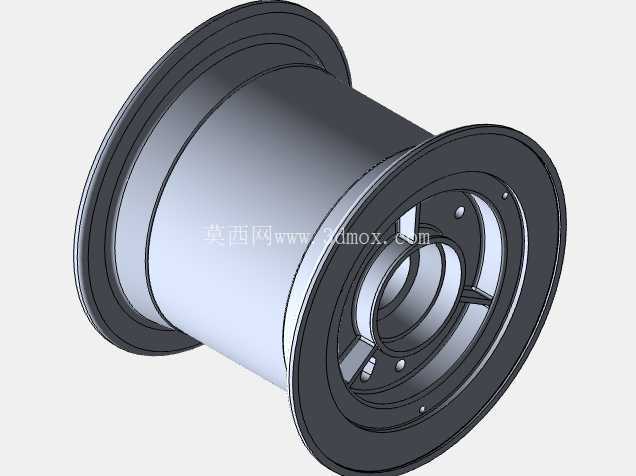

　　支柱下部集成摇臂式减震连接结构，摇臂一端与主承力支架铰接，另一端连接机轮轮轴，减震器布置在主支架与摇臂之间的安装空间内，这种布局可以在有限的起落架收放空间内最大化减震行程，有效吸收飞机着陆瞬间的垂直冲击载荷，同时在地面滑跑遇到道面不平整时，能够过滤道面传递的高频振动，避免振动直接传递到机身结构，提升驾乘舒适性与结构疲劳寿命。机轮安装端设置轮轴与刹车组件安装接口，接口尺寸匹配对应规格的航空轮胎与单盘式刹车装置，轮轴的同轴度、端面跳动量都有严格的公差要求，保证机轮转动时的动平衡性能，降低高速滑跑阶段的振动水平。

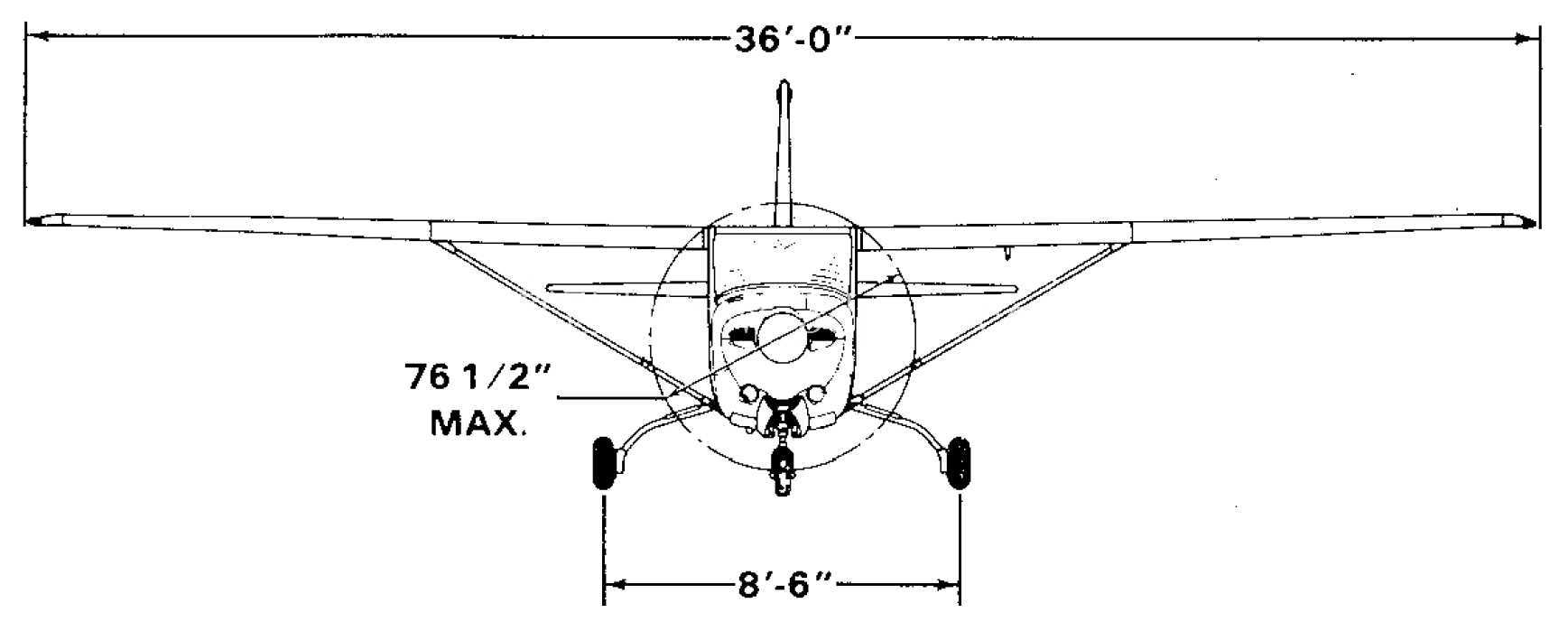

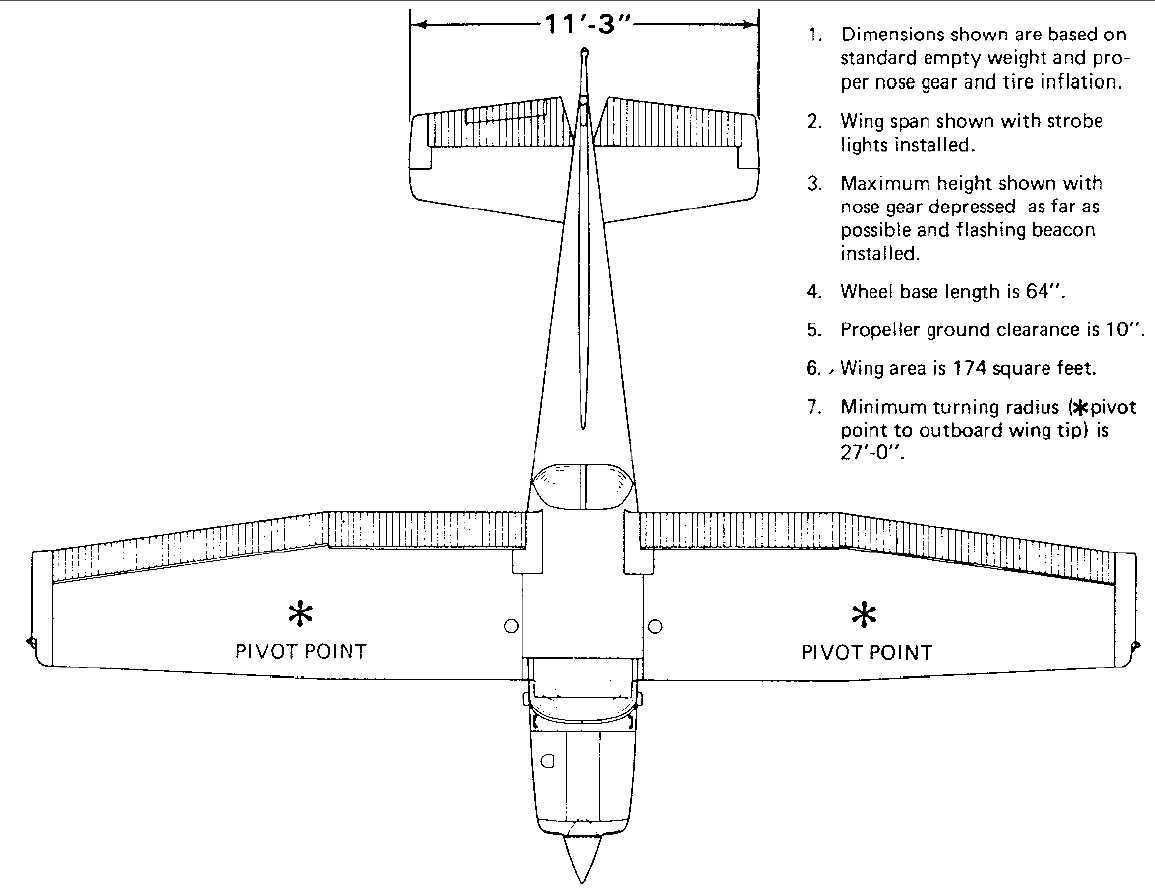

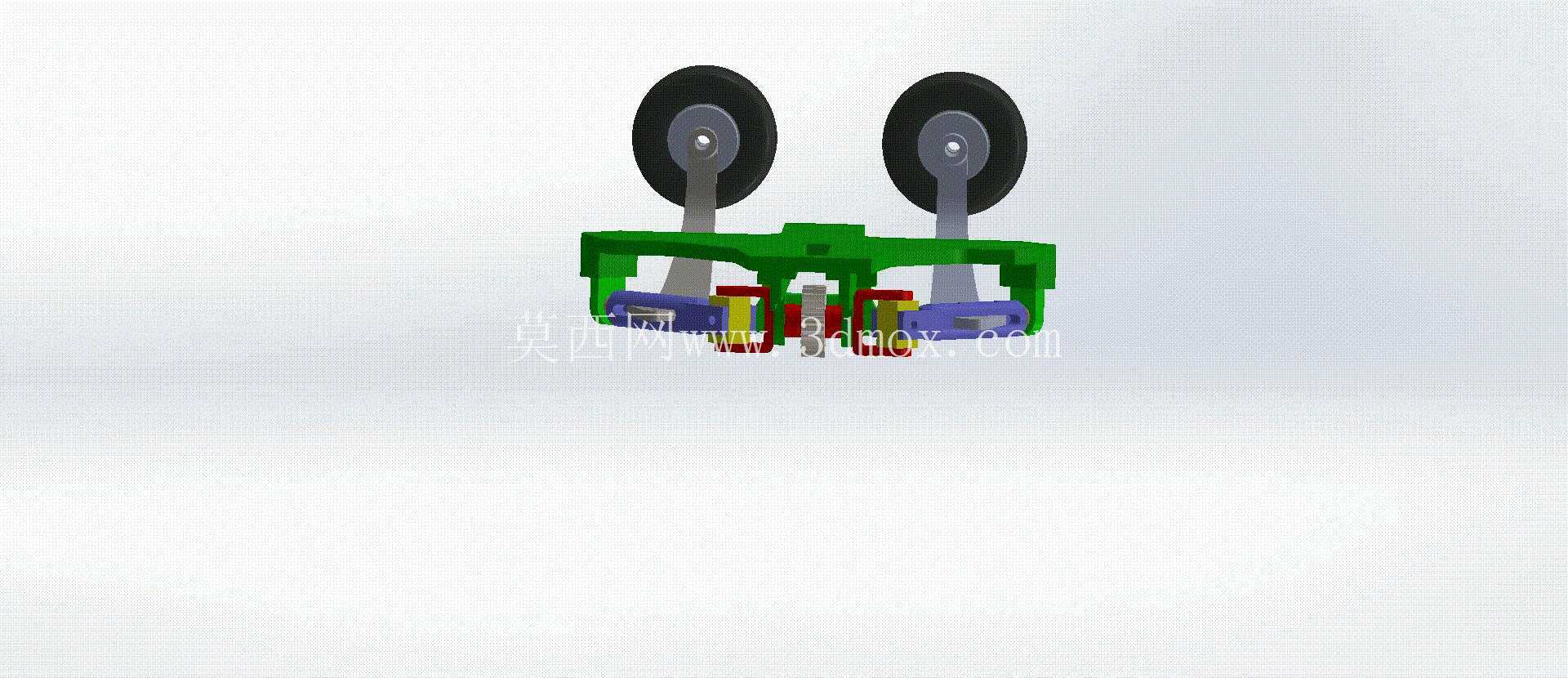

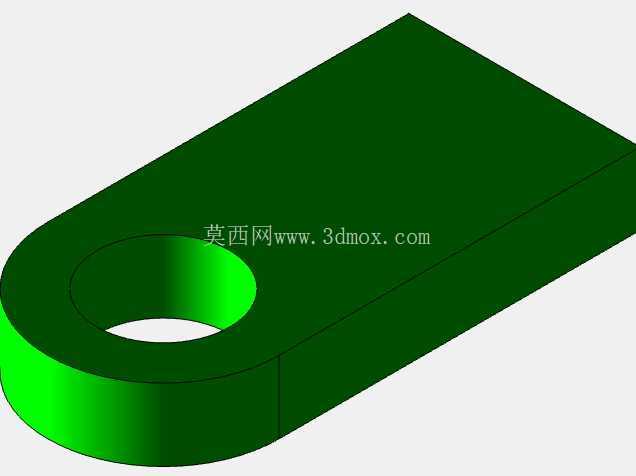

　　主承力支架的外形采用流线型修型设计，在起落架放下状态下能够降低飞行过程中的气动阻力，同时支架上预留的收放作动筒连接耳片，能够配合液压收放作动筒完成起落架的收放动作，收放过程中摇臂与减震组件随主支柱绕上部铰接点转动，完全收入机翼根部的起落架舱内，收放到位后由锁止机构完成机械锁定，避免飞行过程中起落架意外放下。从安装边界来看，该主起落架的上部连接点完全匹配塞斯纳172RG机型机翼根部的承力隔框位置，不需要对原有机身结构进行大的修改即可完成适配，起落架放下后的主轮距符合该机型的地面稳定性设计要求，能够保证飞机在侧风着陆、地面转弯过程中不会出现侧翻风险，减震器的刚度与阻尼参数经过匹配计算，能够覆盖该机型最大着陆重量下的冲击载荷吸收需求，在正常着陆下沉速率下，减震器的行程利用率处于合理区间，不会出现打底或者刚度过大导致的冲击载荷超限问题。

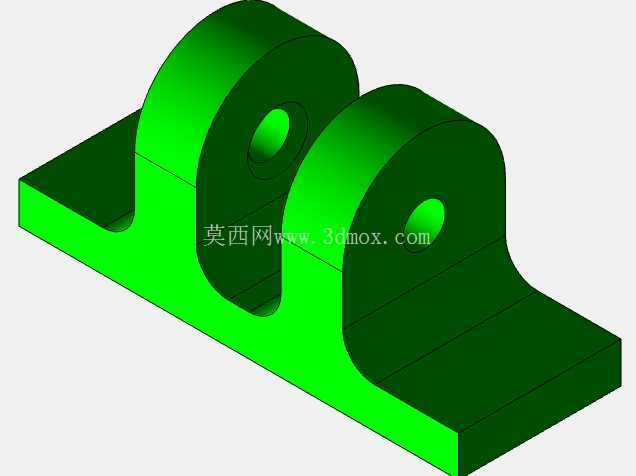

　　结构细节设计上，所有铰接位置都设置有自润滑轴承安装位，配合对应的密封结构，能够避免沙尘、雨水进入铰接摩擦面，降低日常维护过程中的润滑工作量，提升铰接结构的使用寿命；主承力支架上的应力集中区域都做了圆角过渡与加强筋设计，通过有限元分析对高应力区域进行了结构优化，在保证结构强度满足着陆冲击、地面滑行最大载荷工况的前提下，尽可能降低结构重量，符合航空部件轻量化的设计要求。起落架下部的轮轴位置设置有扭矩传递结构，能够配合起落架收放过程中的轮位摆正机构，保证机轮在收入起落架舱时处于正确的偏转角度，避免与舱内结构发生干涉，同时在地面滑行阶段，能够传递转弯过程中的侧向载荷，保证机轮的方向稳定性。
