直列四缸内燃机曲柄连杆机构设计

　　这套直列四缸动力核心的结构设计，首先要匹配民用乘用车、小型通用动力机组的实际装机需求，日常工况覆盖市区通勤的频繁启停、高速巡航的持续稳定输出，还要兼顾小负荷非道路机械的动力输出场景，比如小型农用作业机组、固定动力泵站的配套动力单元，核心是把燃油燃烧的热能通过往复运动转化为旋转机械能，为整套设备提供稳定的动力输出。

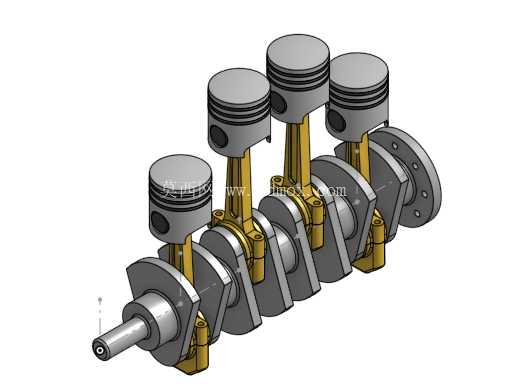

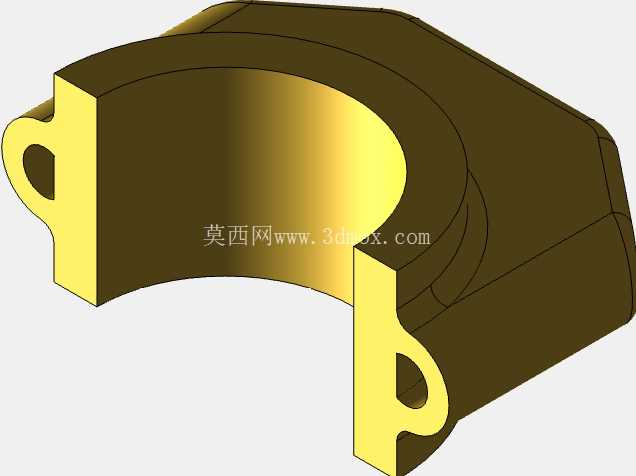

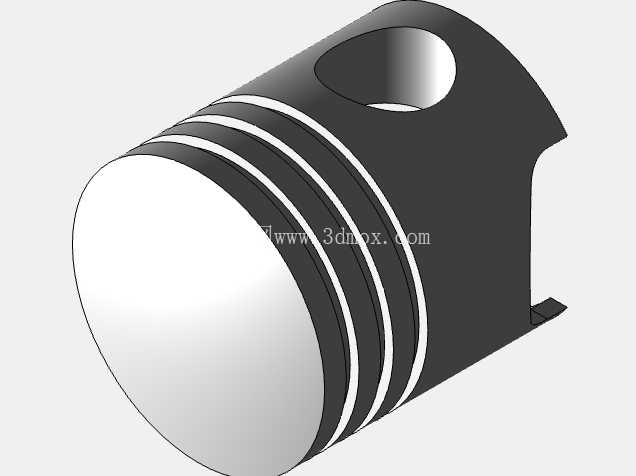

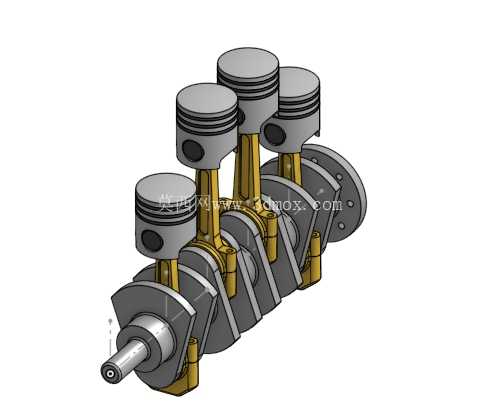

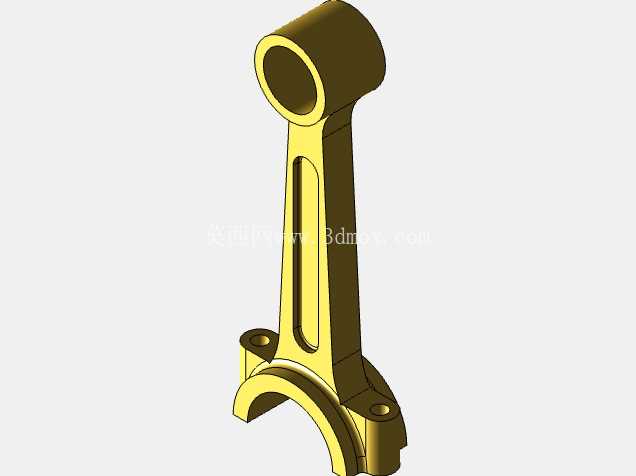

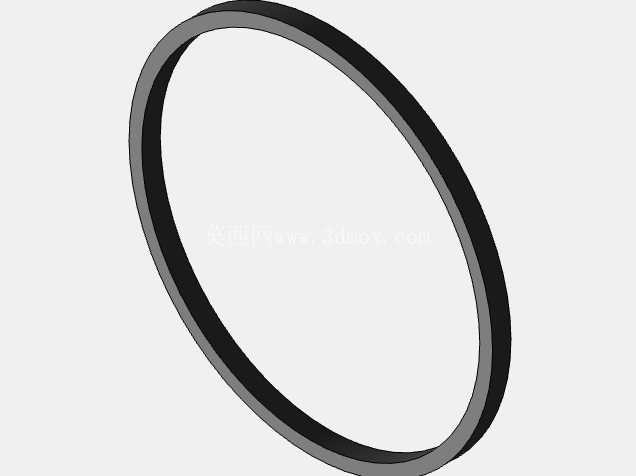

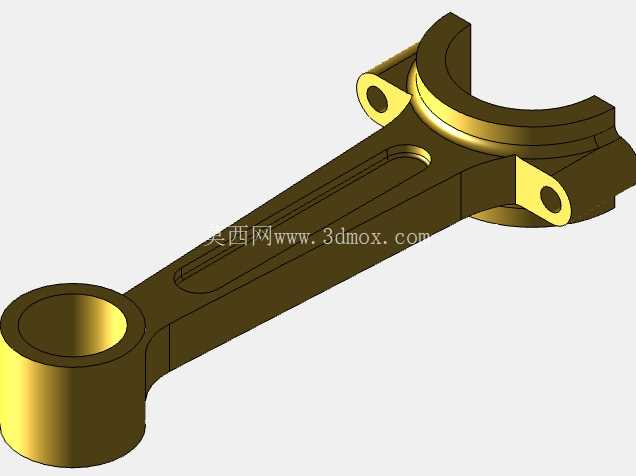

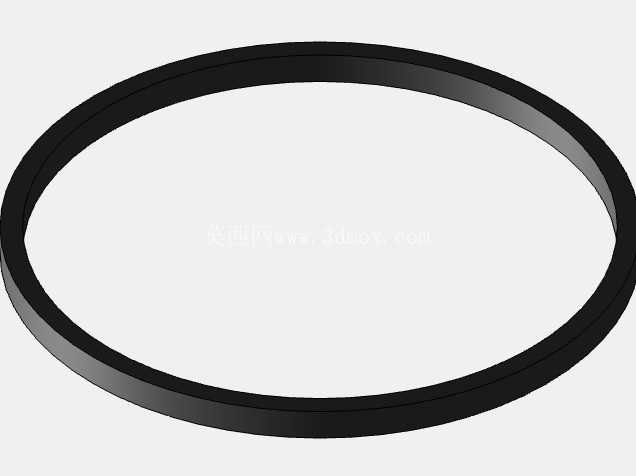

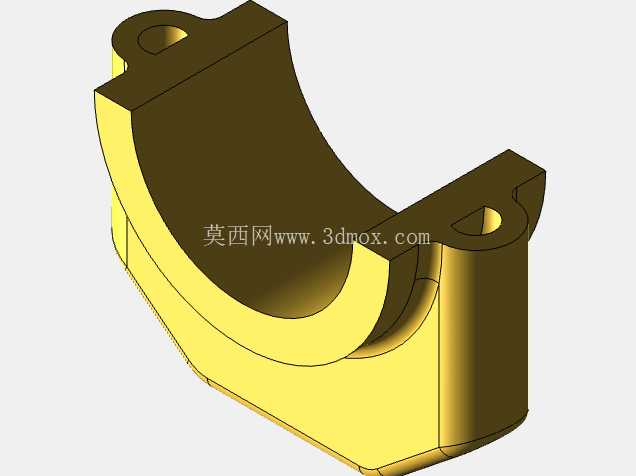

　　从功能实现逻辑来看，整套结构的核心是曲柄连杆组件，活塞部分采用三道环的设计布局，顶部两道气环负责密封燃烧室的高压燃气，避免做功行程的燃气下窜到曲轴箱影响动力效率，底部一道油环负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室造成异常烧损。活塞销采用全浮式设计，工作状态下可以在活塞销座和连杆小头衬套之间自由转动，保证磨损均匀，延长组件的大修间隔周期。连杆部分采用工字形截面的锻钢结构，在保证足够的抗拉、抗疲劳强度的前提下，尽可能降低往复运动的质量，减少高转速下的惯性力冲击，连杆大头采用斜切口设计，方便装配时从气缸套上方完成组件的装入操作，配合连杆轴瓦形成稳定的滑动摩擦副，保证曲轴运转的润滑可靠性。

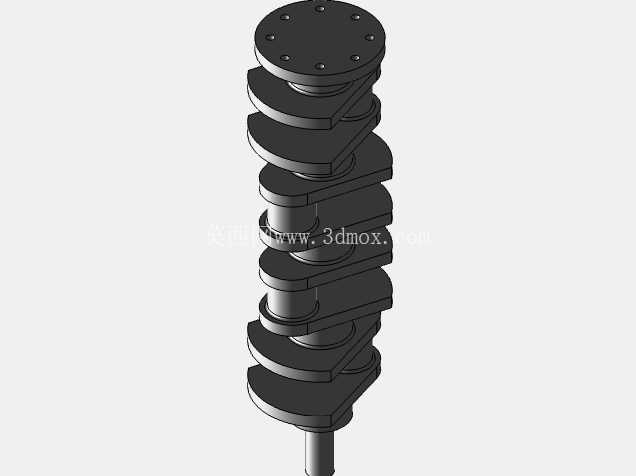

　　曲轴部分采用全支撑设计，四个曲柄销对应四个气缸的做功行程，按照1-3-4-2的点火顺序布置曲柄夹角，相邻做功气缸的曲柄夹角相差180度，保证每180度曲轴转角就有一个气缸进入做功行程，让动力输出更加平顺，减少运转过程中的转速波动。曲轴前端预留皮带轮、正时齿轮的安装轴颈，后端设置飞轮连接法兰，飞轮通过螺栓固定后可以储存做功行程的多余能量，带动活塞顺利完成排气、进气、压缩三个辅助行程，同时抵消部分往复运动产生的振动。平衡块和曲柄做成一体式结构，用来平衡曲轴旋转产生的离心力，以及活塞连杆组往复运动产生的一阶惯性力，降低整机运转的振动水平，减少配套设备的共振风险。

　　设计过程中首先要确定的是气缸中心距，这个参数直接决定了整机的横向安装尺寸，中心距过小会导致曲轴主轴颈、连杆轴颈的布置空间不足，轴颈的有效承压面积不够，容易出现早期磨损；中心距过大则会造成整机宽度超标，无法适配前置前驱车型的横向机舱布局，也会增加曲轴的整体长度，提升曲轴的扭转振动风险。活塞的行程和缸径的比值选择在1.1左右，兼顾低速扭矩输出和高转速的动力延伸性，适合日常使用的宽转速区间需求。压缩比设定在10.5左右，适配常规标号的车用汽油，不需要特殊的高标号燃油就能实现设计的热效率目标。

　　安装边界方面，曲轴的轴向定位设置在第三道主轴承位置，采用翻边轴瓦的结构控制曲轴的轴向窜动量，窜动间隙控制在0.1到0.3毫米之间，既保证曲轴受热膨胀时有足够的伸长空间，又避免轴向窜动过大导致的正时偏差、离合器分离不彻底等问题。活塞在上止点时，活塞顶部和气缸盖之间的燃烧室余隙高度控制在0.8到1.2毫米，既保证足够的压缩比，又避免活塞在上止点时和气门发生碰撞，即使在正时皮带跳齿的极端工况下，也能预留足够的安全间隙，减少气门顶弯的故障概率。连杆螺栓采用屈服强度10.9级的高强度螺栓，装配时采用转角法拧紧，保证螺栓的预紧力均匀一致，避免高转速下连杆螺栓断裂造成的整机报废故障。

　　整套结构的润滑采用压力飞溅复合式，主轴承、连杆轴承、活塞销部位通过曲轴内部的油道输送压力机油进行强制润滑，缸壁、活塞环部位通过连杆大头喷油孔喷出的机油进行飞溅润滑，同时机油还能带走组件工作产生的多余热量，保证各摩擦副的工作温度在合理区间。冷却系统的水流方向采用从缸体下部进水、缸盖上部出水的设计，保证燃烧室周围的冷却均匀，避免局部过热导致的活塞拉缸、缸盖变形等问题。
