直列双缸内燃机构造原理展示三维数模

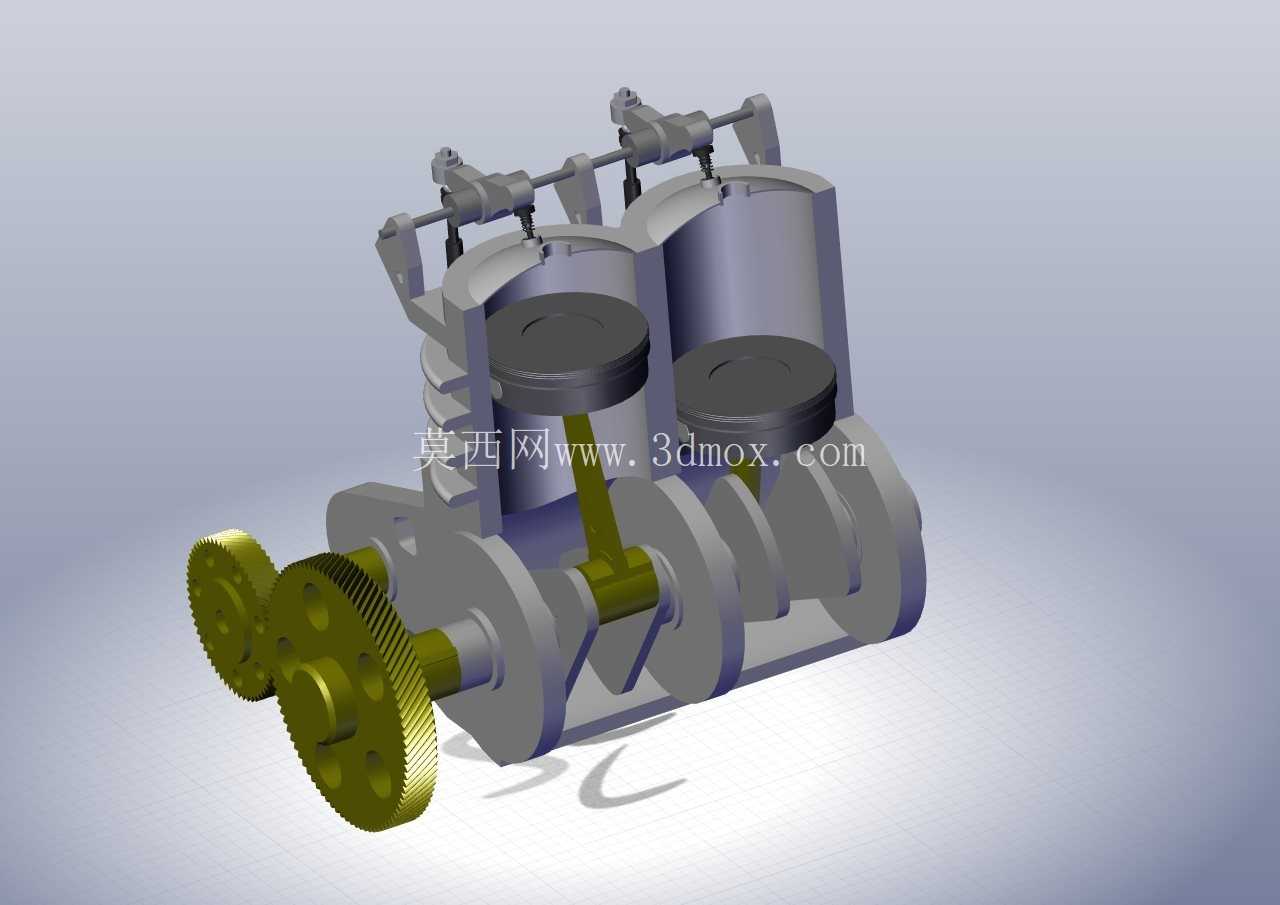

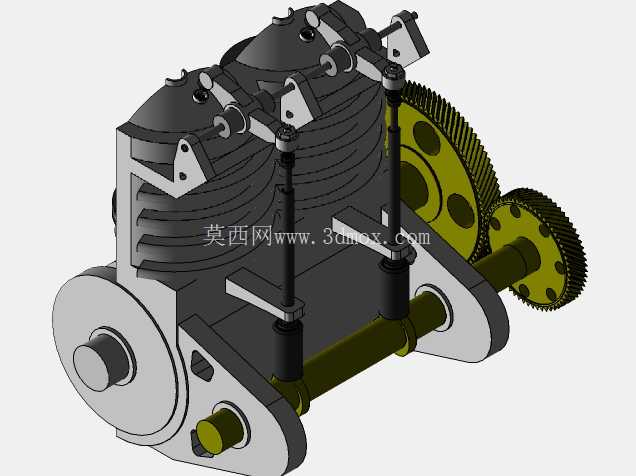

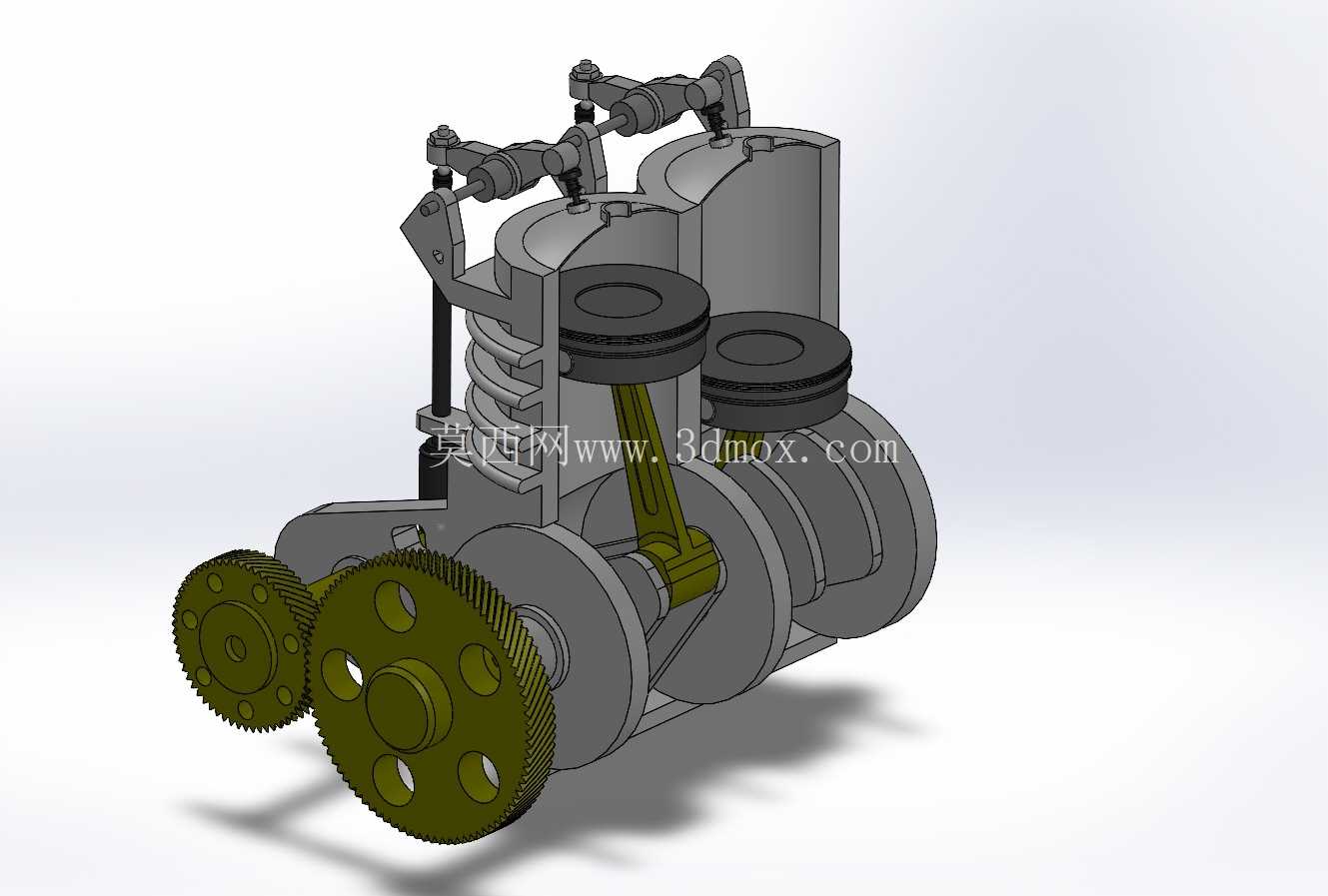

　　这款直列双缸动力单元的数模还原，完全围绕小型内燃动力的实际装配逻辑搭建，没有做多余的外观包覆，所有核心运动构件都做了可视化处理，方便结构设计人员直接观察动力传递的完整路径。从实际应用场景来看，这类双缸动力结构广泛适配小型通用机械、轻型代步设备、便携发电机组、小型农用机具等对动力体积、自重有严格限制的场景，相比单缸动力，它的输出扭矩波动更小，运转平顺性更优，相比三缸及以上多缸结构，它的零部件数量更少，整机自重更低，维护成本也更可控。

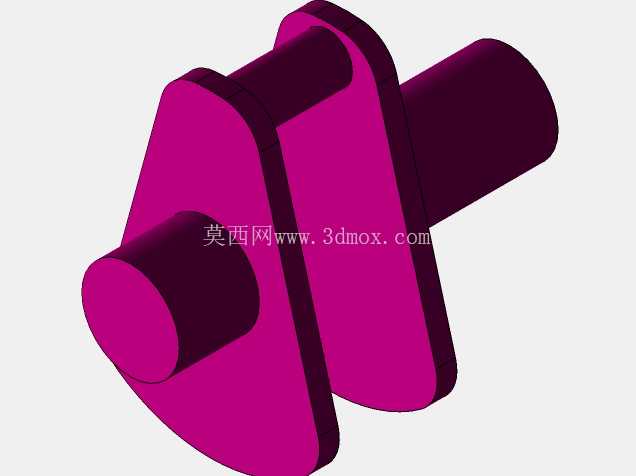

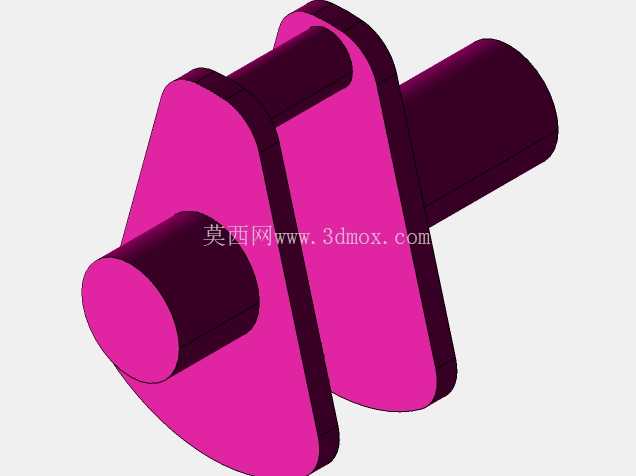

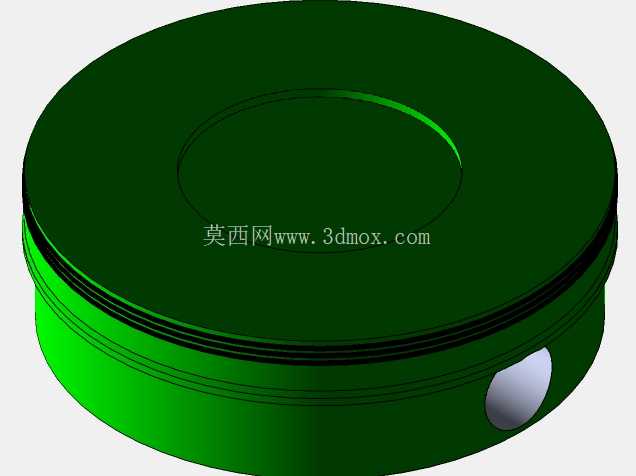

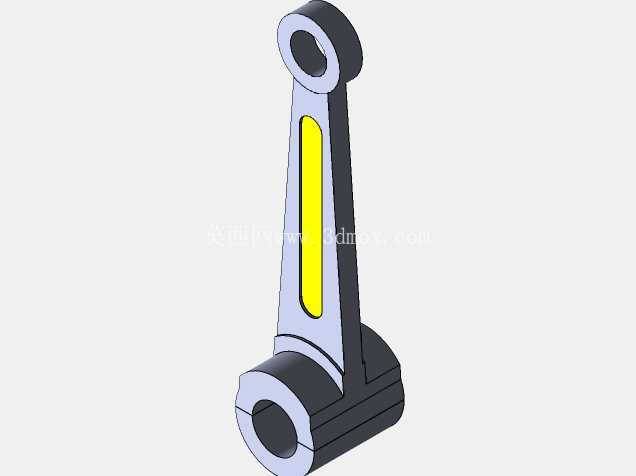

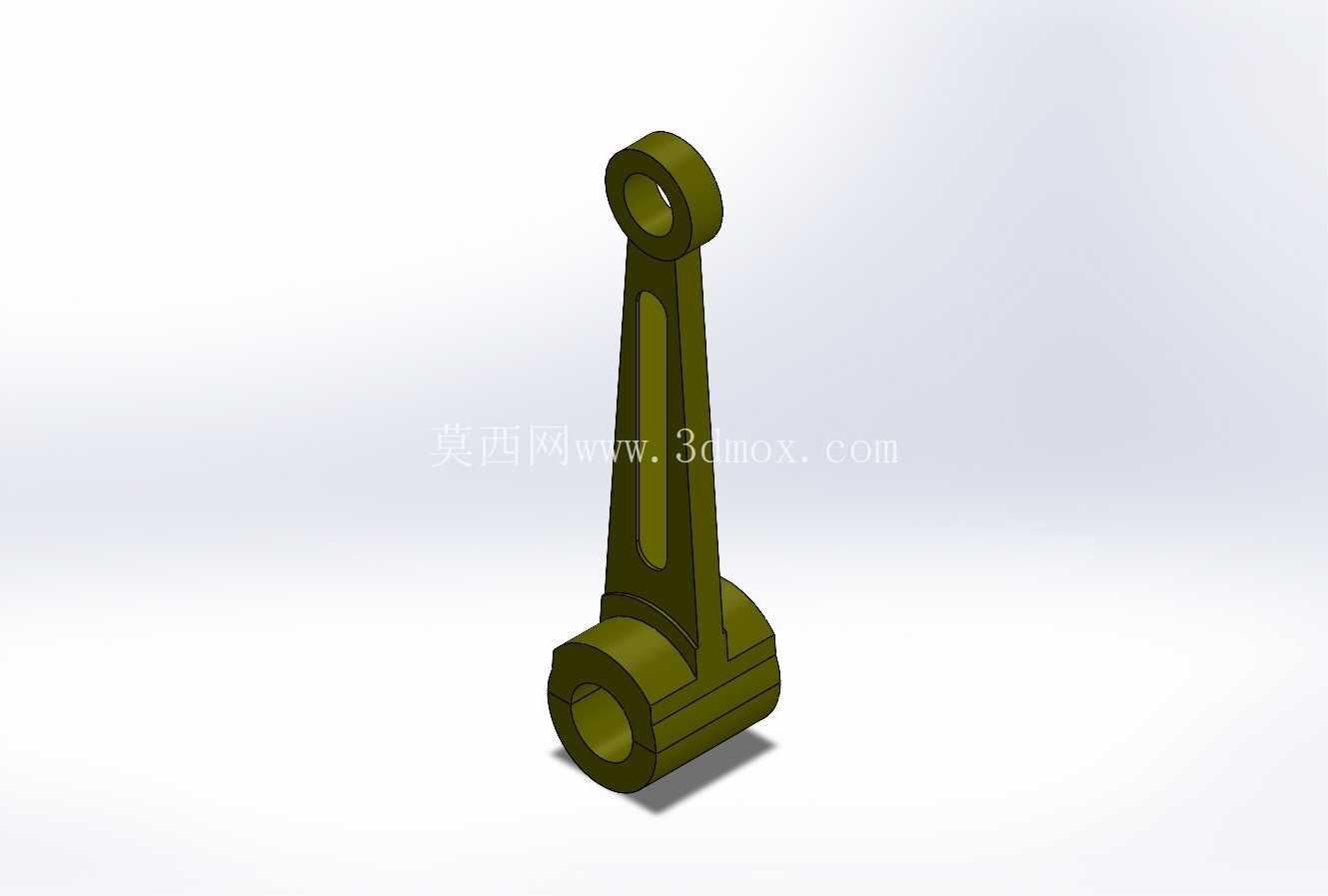

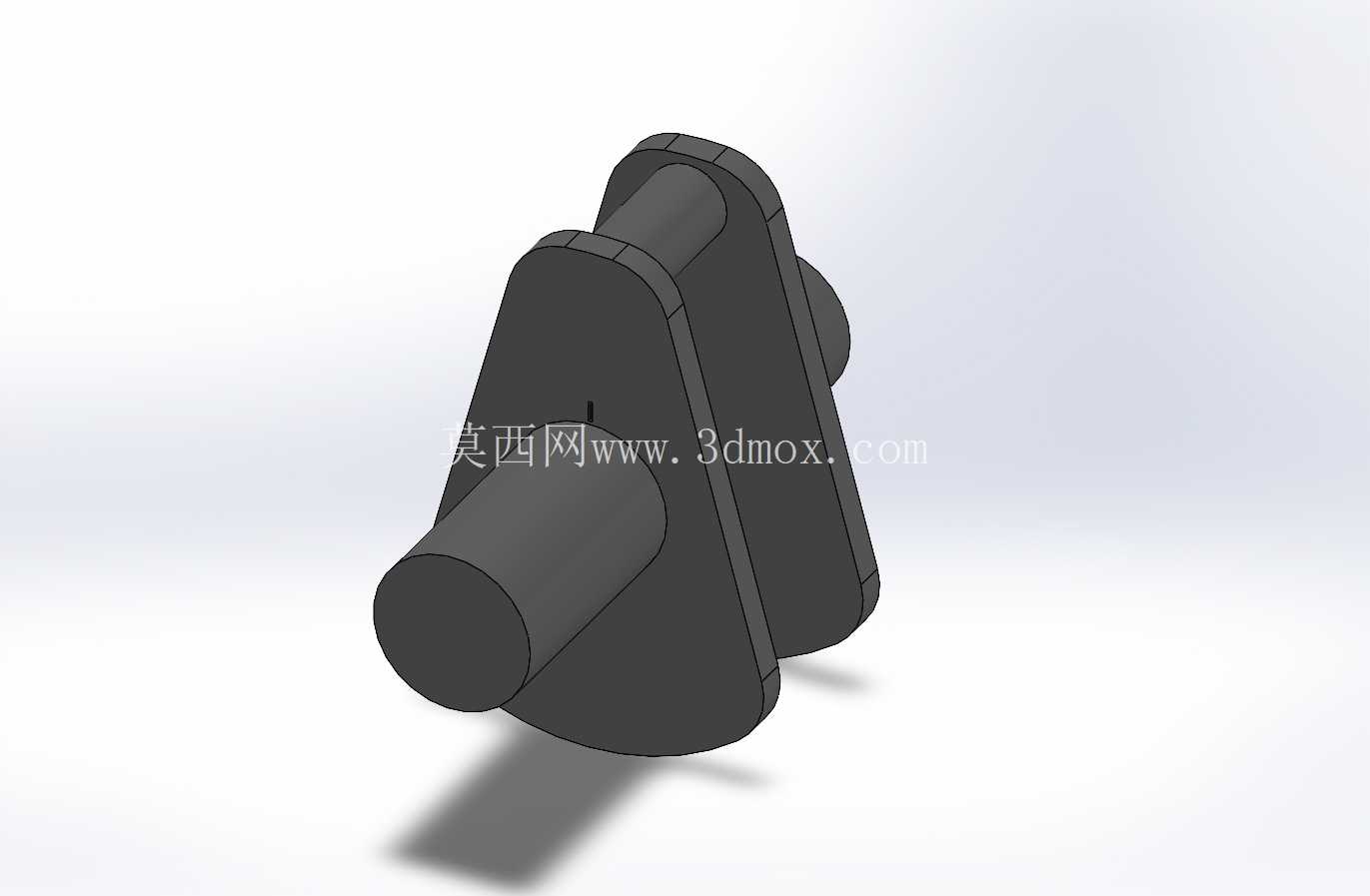

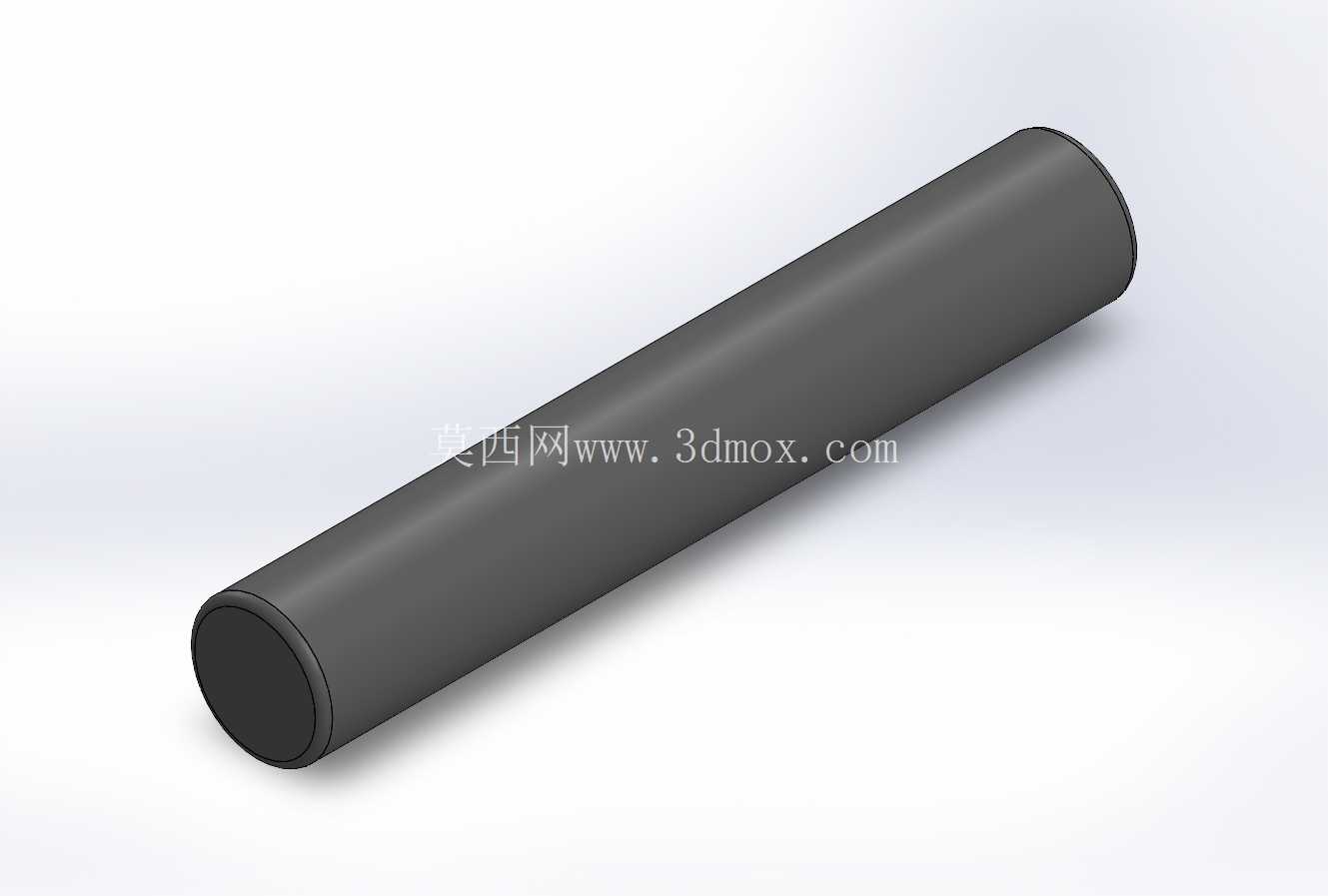

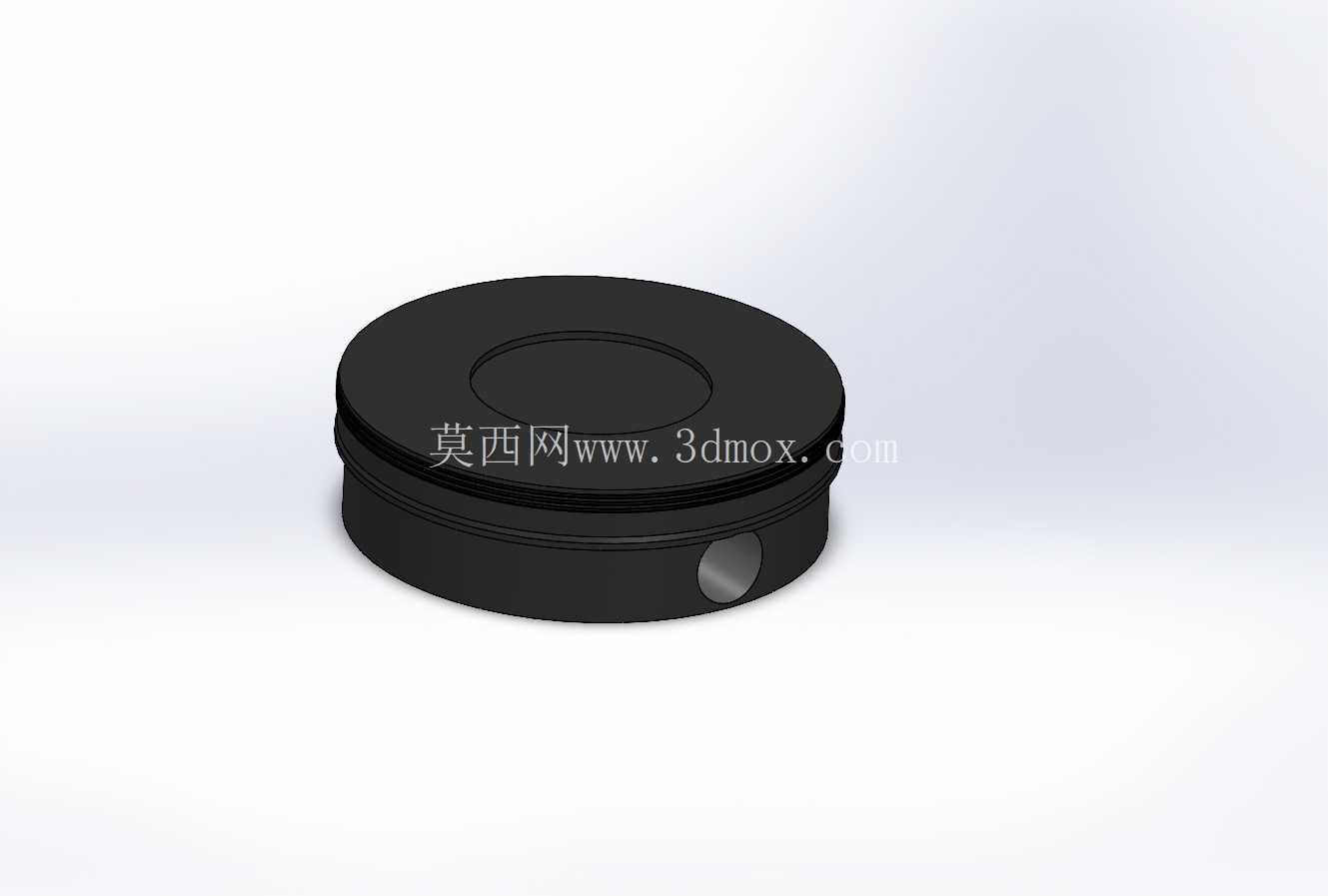

　　数模搭建过程中，首先明确了曲柄连杆机构的运动干涉边界：两个曲柄销呈180度相位差布置，确保两个活塞的往复运动能够交替做功，抵消部分一阶往复惯性力，降低整机运转时的振动幅度。活塞与缸筒的配合间隙按照通用小排量内燃机的配合公差设定，活塞销与连杆小头的连接、连杆大头与曲柄销的配合都保留了实际的装配间隙，没有做布尔合并处理，能够直接导入运动仿真模块做动力学分析，观察不同转速下活塞侧推力、连杆受力、曲轴输出扭矩的变化规律。

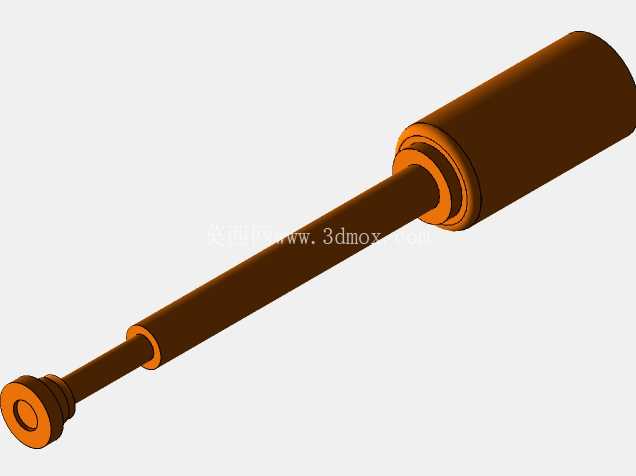

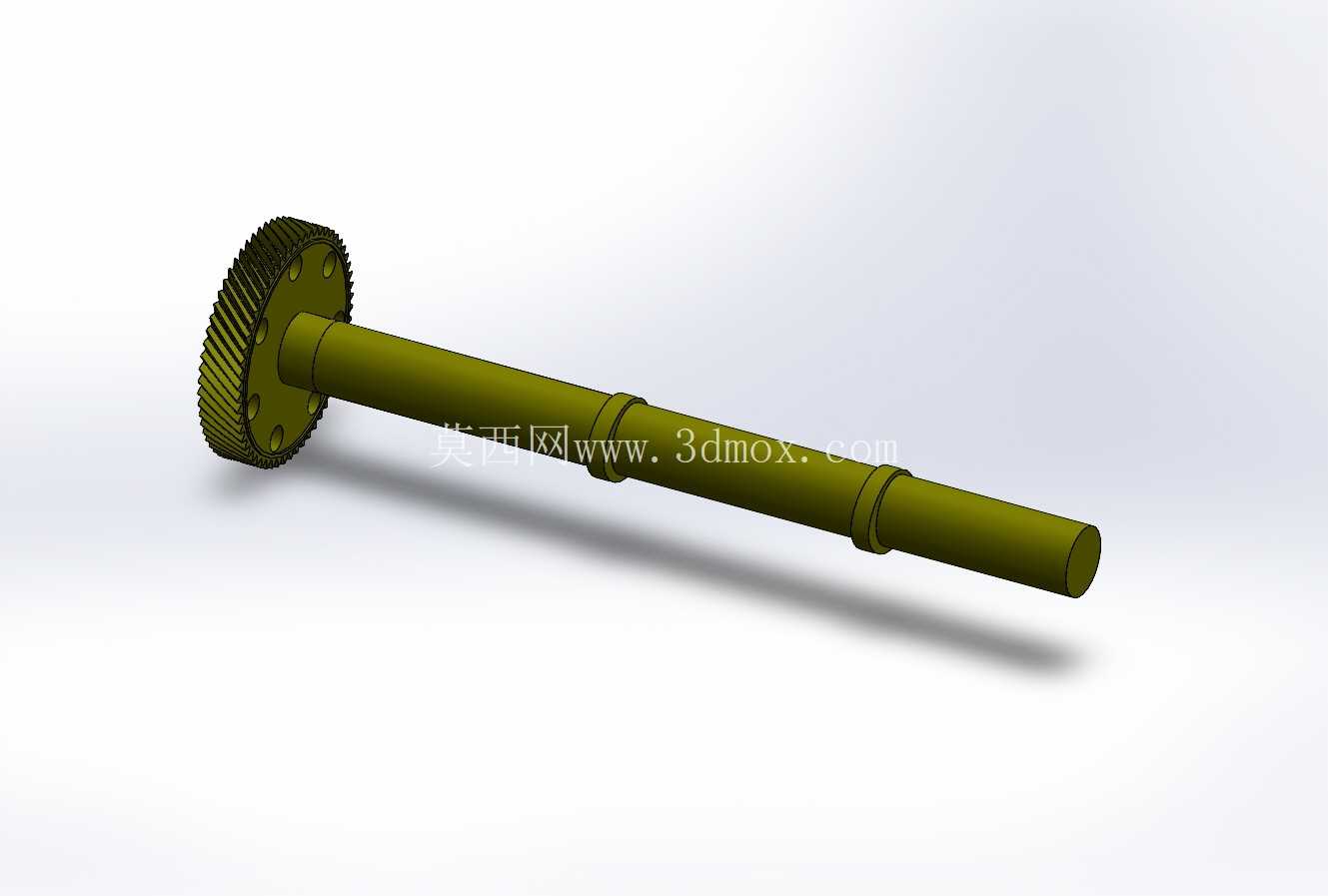

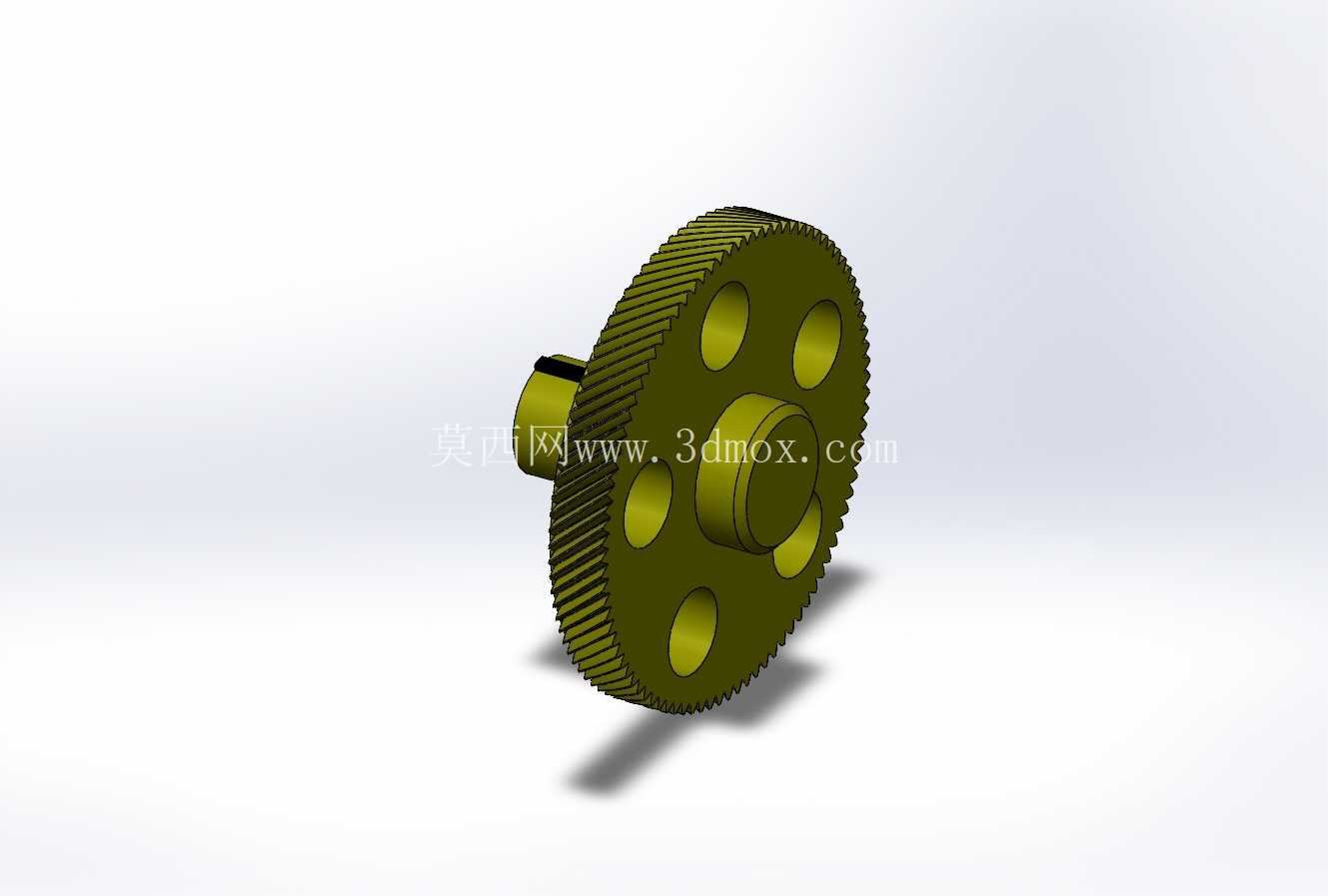

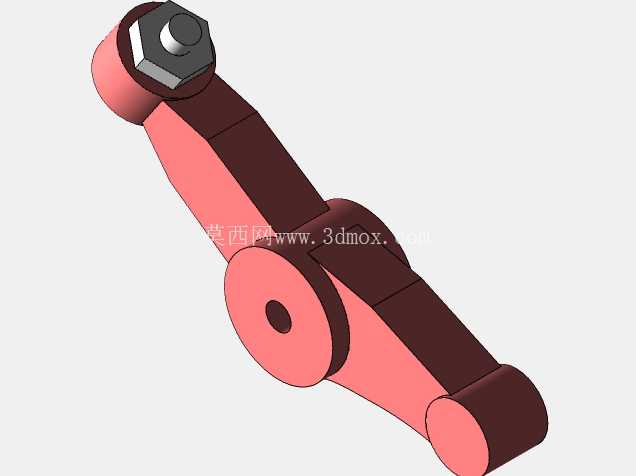

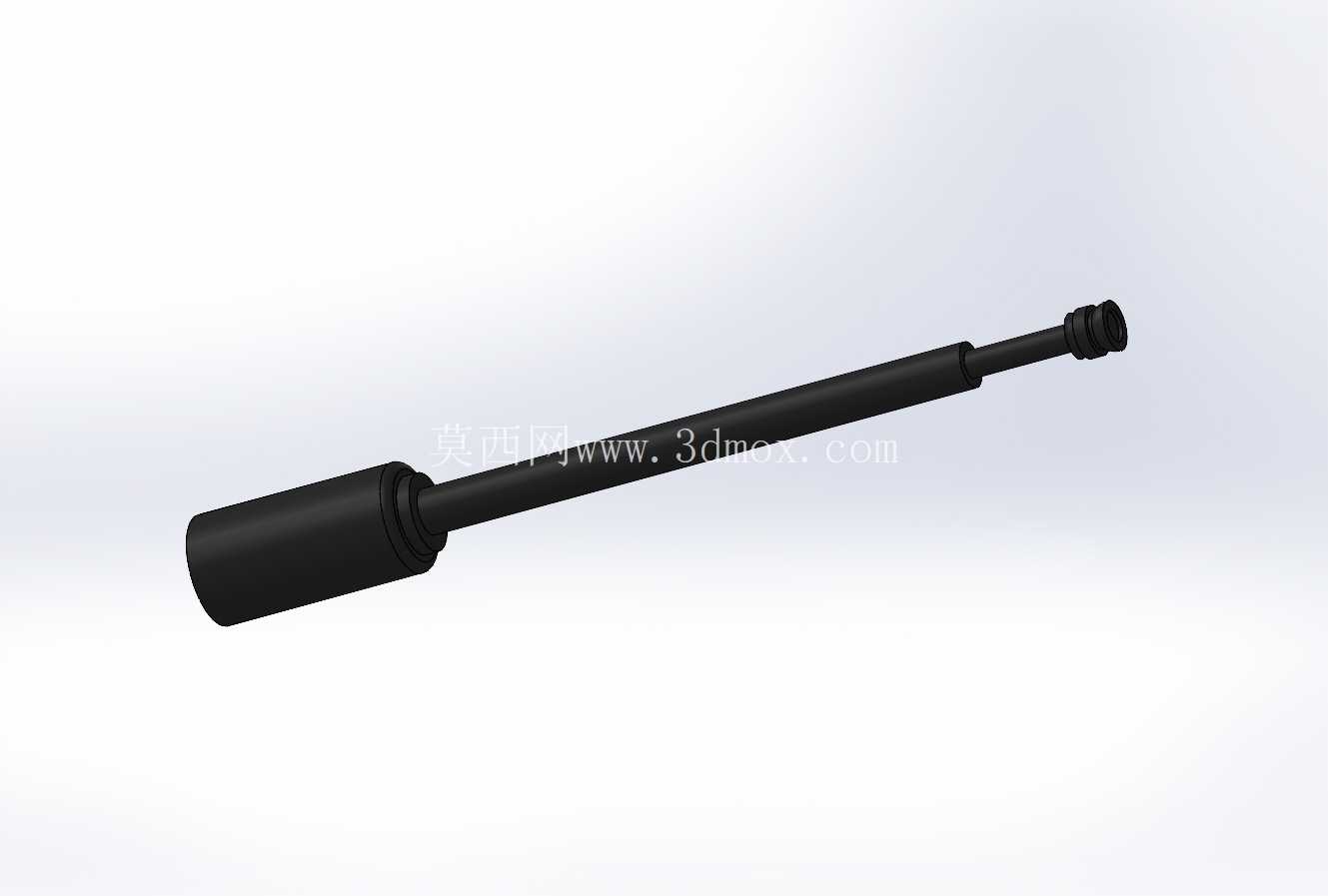

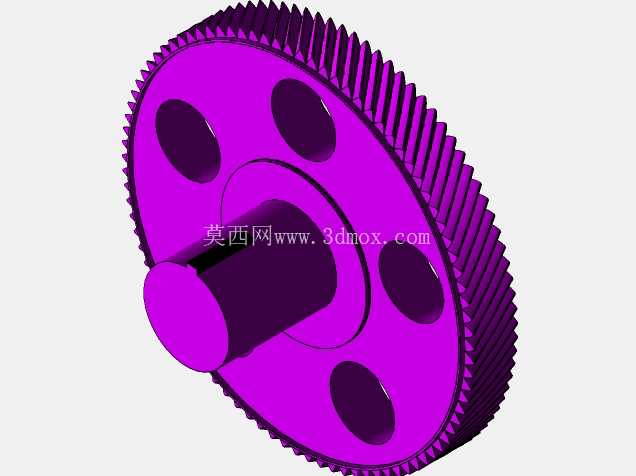

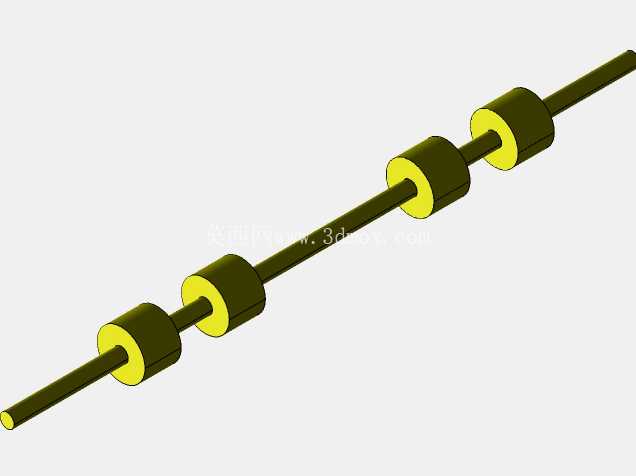

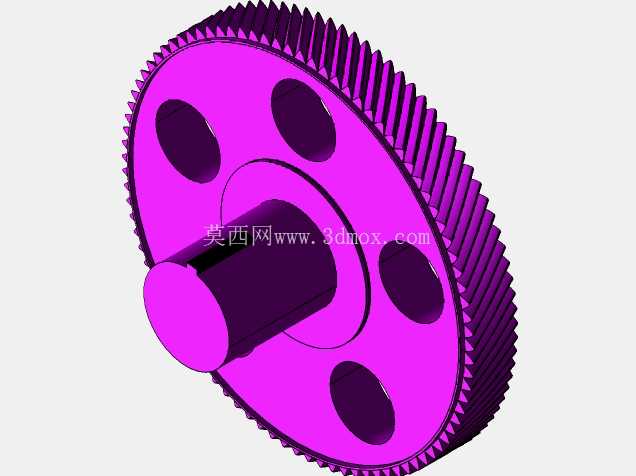

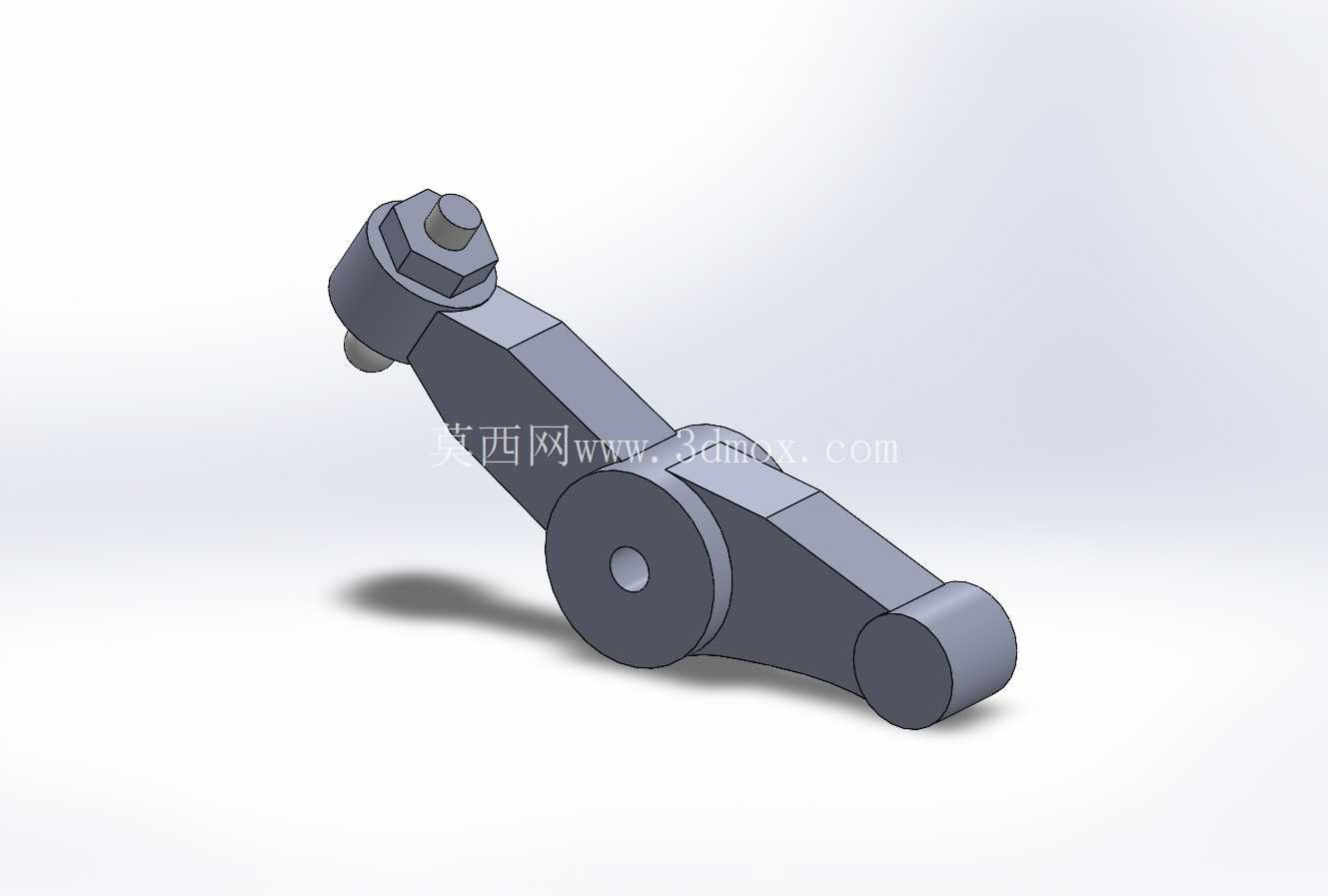

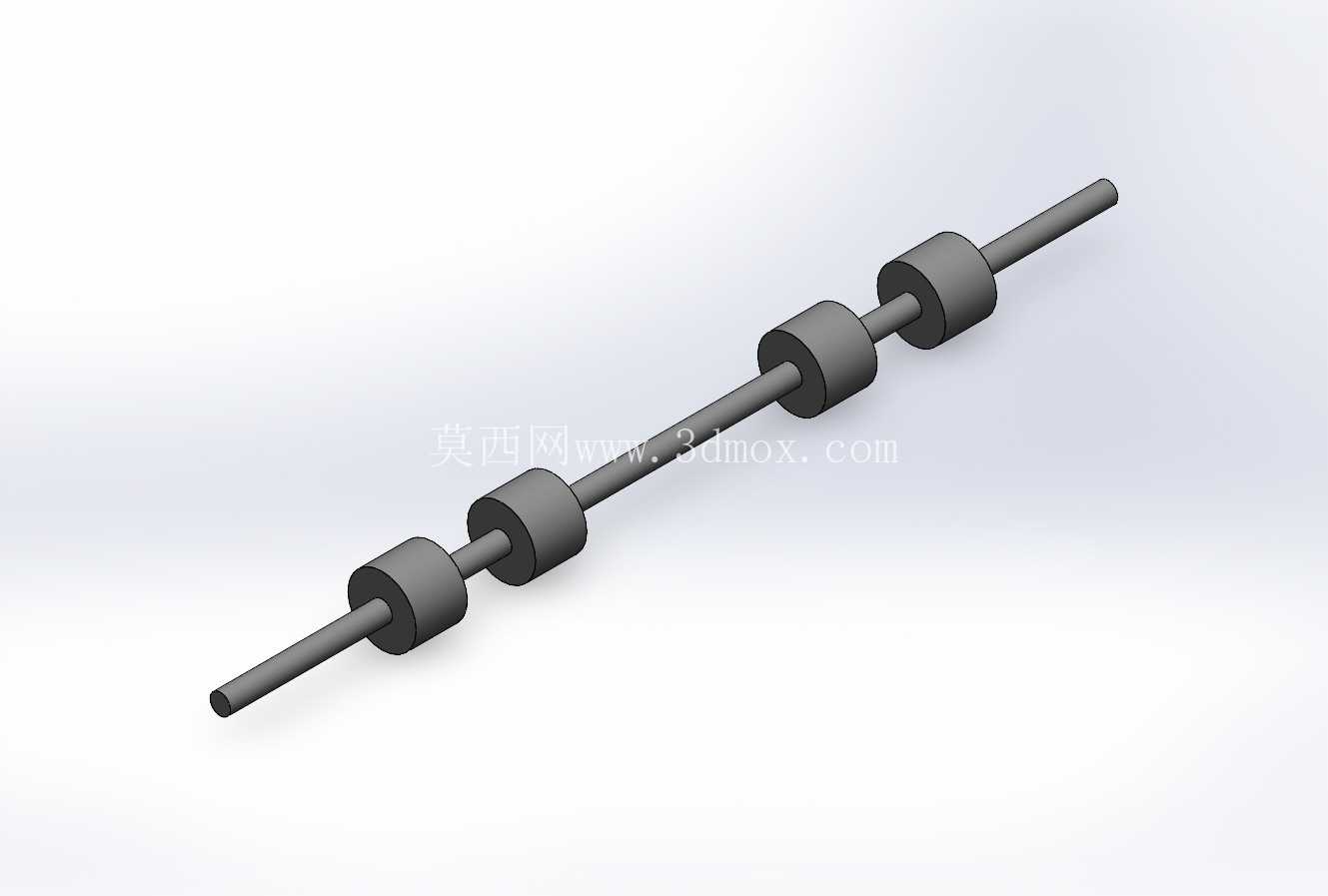

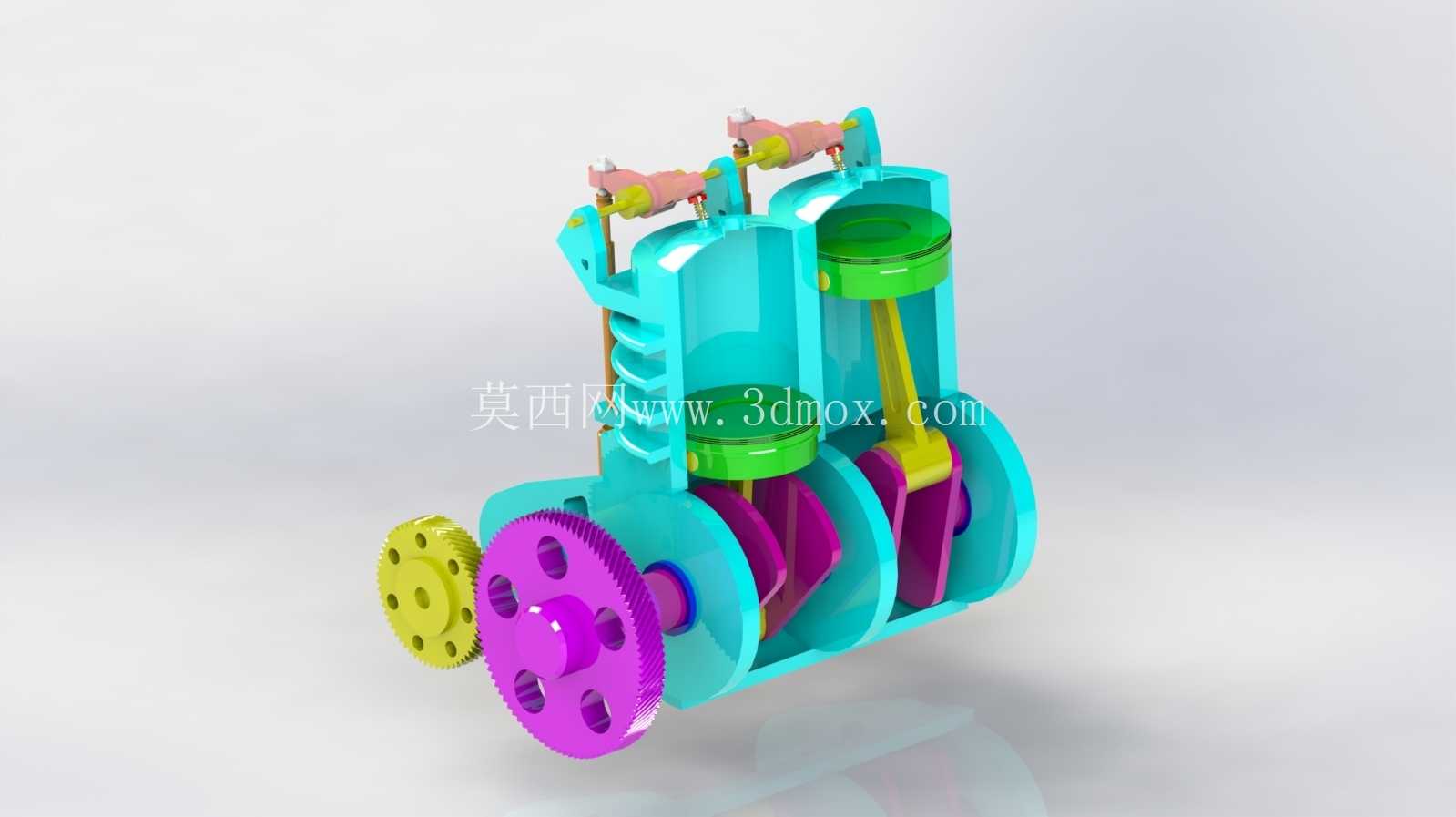

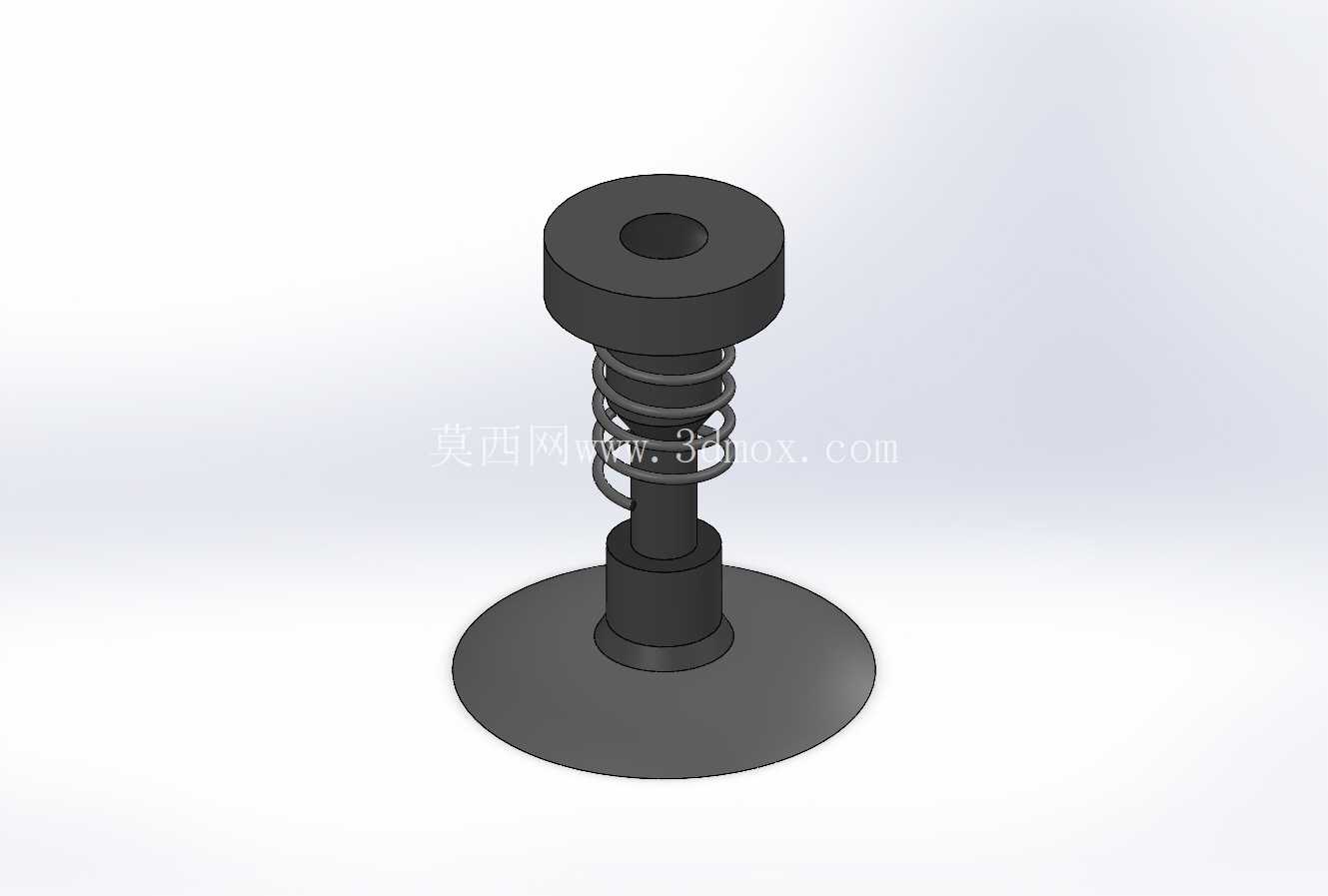

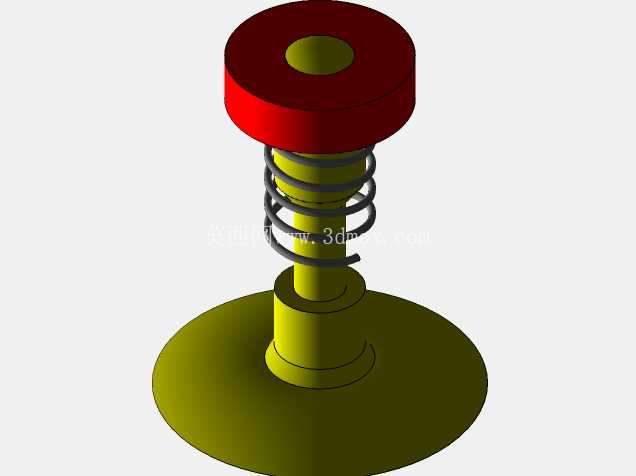

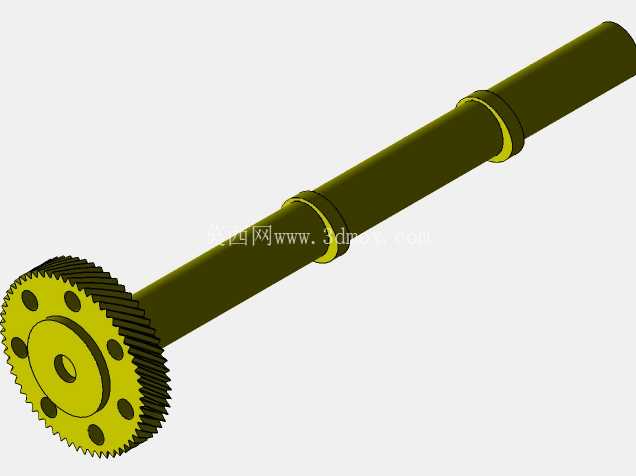

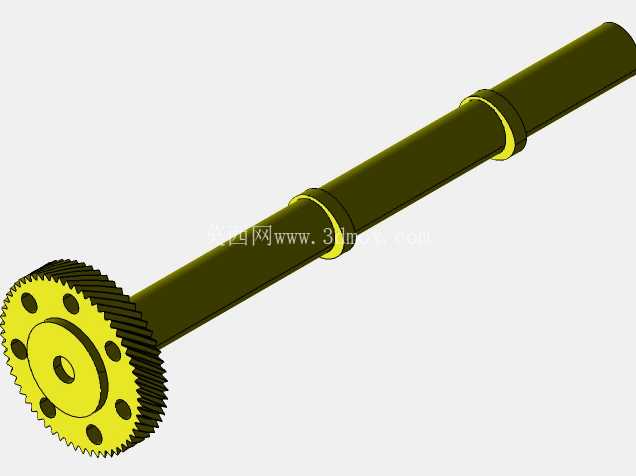

　　配气机构部分采用了顶置气门的简化结构，摇臂、气门弹簧、推杆的传动路径完全按照实际配气相位的逻辑做了关联，曲轴前端的正时齿轮与配气凸轮轴的传动比严格按照2:1设定，保证四冲程循环中气门开闭时机与活塞运动位置精准匹配，不会出现气门碰撞活塞的干涉问题。曲轴输出端的紫色传动齿轮做了标准渐开线齿形设计，模数、压力角都符合通用机械传动的标准参数，可以直接对接后续的离合、变速模块，不需要重新做齿形适配。前端黄色的连接法兰做了均布的安装孔位，孔位间距、法兰端面的跳动公差参考通用小型动力的输出接口标准，能够直接匹配皮带轮、联轴器等外接传动部件，不需要额外调整安装尺寸。

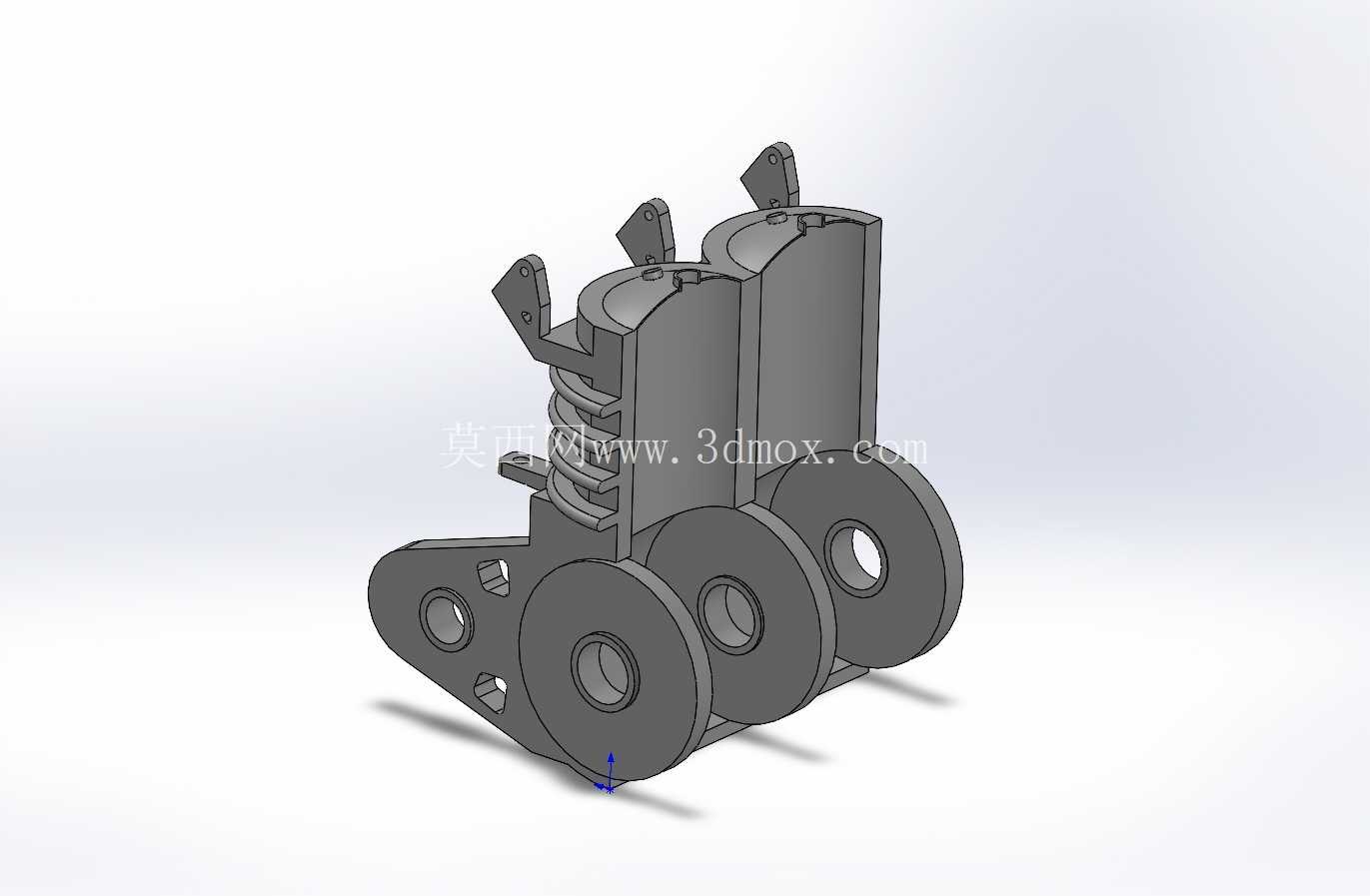

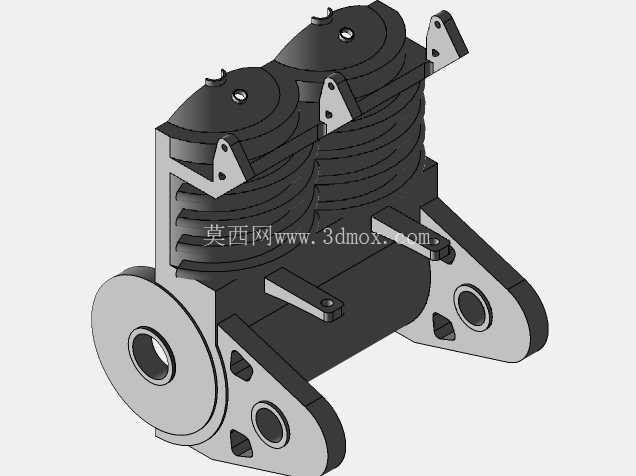

　　从安装边界来看，整个动力单元的缸体采用一体化的曲轴箱与缸筒整合设计，缸体侧壁预留了散热鳍片的结构，对应风冷散热的使用场景，不需要额外布置复杂的水冷管路，进一步缩小了整机的安装占用空间。缸体底部的安装基面做了平整处理，预留的固定螺栓孔位按照三点支撑的稳定布局设计，能够适配不同的机架安装需求，避免安装时出现过定位导致的装配应力。整个模型的所有运动部件都保留了独立的零件特征，没有做过多的特征简化，设计人员可以直接在此基础上调整缸径、冲程参数，适配不同排量的动力需求，也可以单独提取活塞、连杆、曲轴等零件做有限元受力分析，验证不同工况下的零件强度是否满足设计要求。对于刚接触内燃机结构的设计人员来说，这个数模能够直观展示四冲程动力的完整工作过程，理解配气相位、点火顺序、动力传递的核心逻辑，避免从二维图纸理解结构时出现的空间认知偏差。在做小型设备的动力选型匹配时，也可以直接将这个数模导入总装配文件，核对动力单元与周边机架、传动部件、覆盖件的空间间隙，提前规避装配干涉问题，缩短整机开发的迭代周期。
