椭圆规传动机构装配结构设计

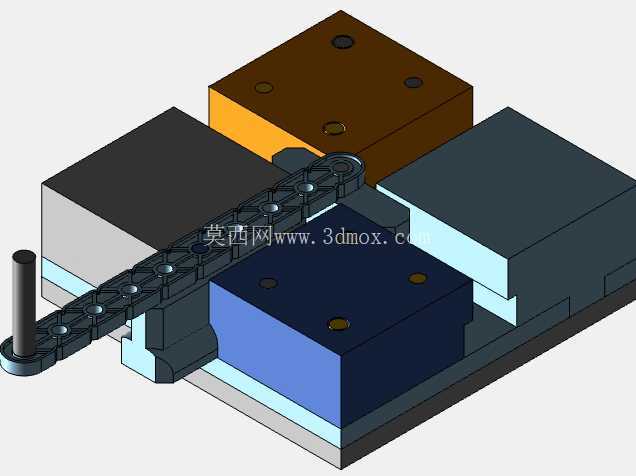

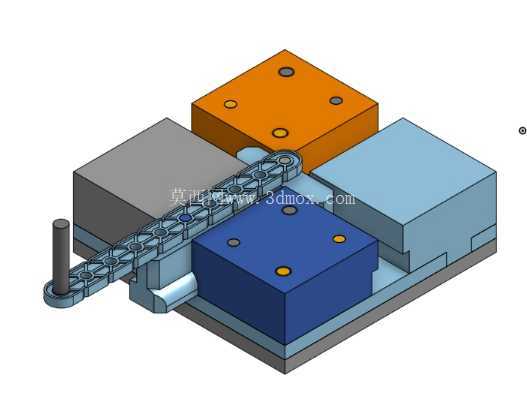

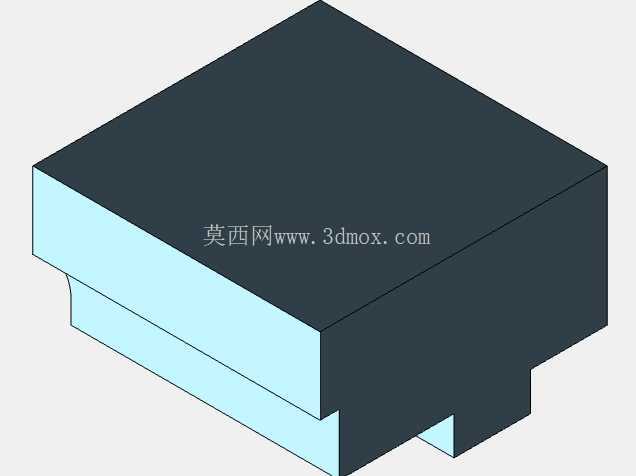

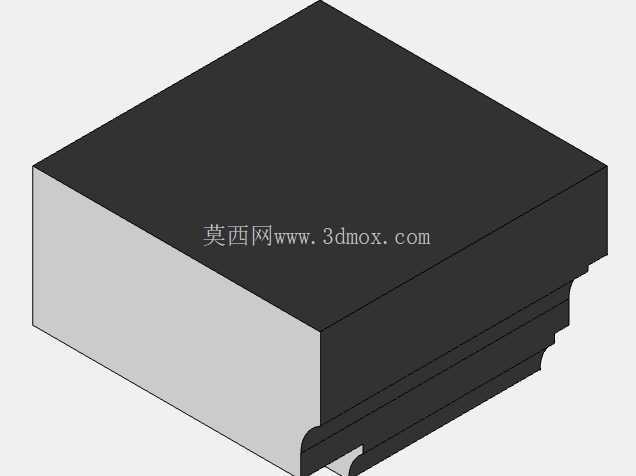

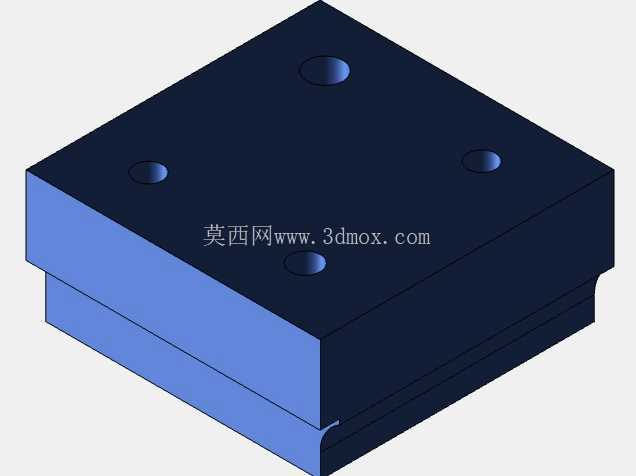

　　这套椭圆规传动机构的三维结构，核心服务于教学演示、小型工装轨迹生成两大应用场景，在职业院校机械原理课堂上，可作为曲柄滑块运动演化的具象演示载体，让学习者直观理解正交导轨约束下的轨迹生成逻辑；在小型非标工装设计领域，可直接移植到需要走椭圆轨迹的涂胶、划线工位，替代复杂的多轴联动控制，大幅降低简易工位的硬件成本。整套机构的功能逻辑围绕正交方向的直线运动耦合展开，两个带安装孔的方形滑块分别嵌入互相垂直的导轨槽内，通过带等距铰接点的链状传动臂连接端部的绘图/执行端，当驱动端的立柱做圆周转动时，两个滑块会在各自的导轨内做往复直线运动，端部执行点即可输出标准椭圆轨迹，轨迹的长短轴比例可通过调整铰接点的固定位置灵活改变，无需更换核心零件即可适配不同的轨迹参数需求。

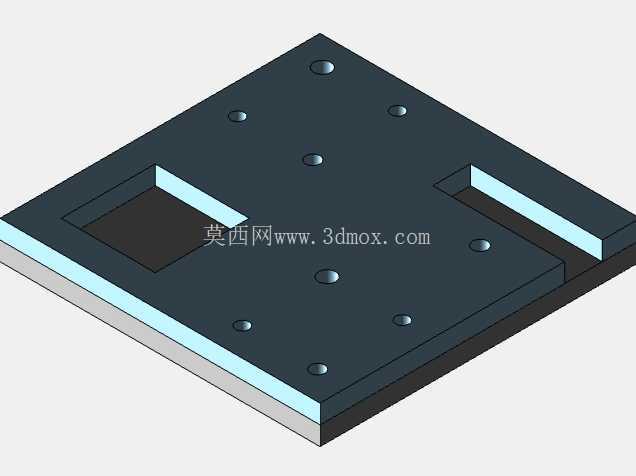

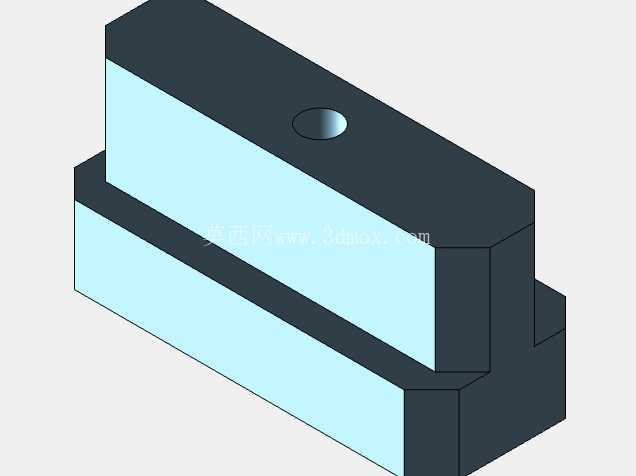

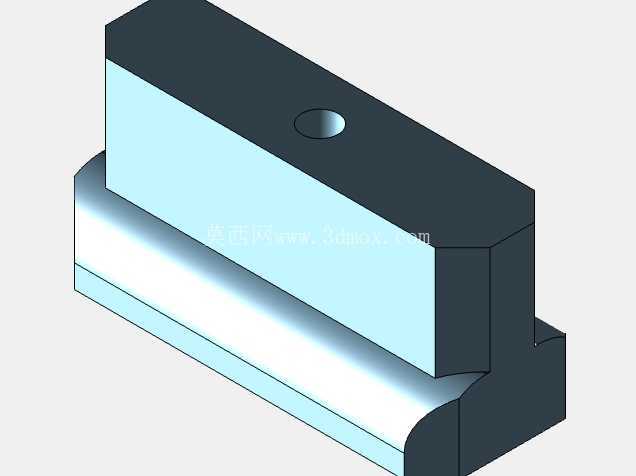

　　设计过程中优先考虑了运动副的磨损冗余，所有滑块与导轨的配合面预留了0.02mm的间隙，可适配常规的聚四氟乙烯耐磨贴片安装，避免长期往复运动出现卡滞；传动臂上的铰接孔采用统一的孔径设计，可通用标准的微型销轴与卡簧，减少非标零件的加工种类，降低后期维护的备件成本。从安装边界来看，整套机构的底座采用方形平板结构，四个角点预留了沉头安装孔，可直接固定在标准铝型材工作台面上，安装孔的孔距适配40系列铝型材的槽间距，无需额外加工过渡连接板；整体外轮廓的高度控制在120mm以内，不会占用过多的垂直安装空间，在集成到小型自动化工位时，可直接嵌入工作台面板下方，仅露出端部的执行头，优化工位的整体布局。

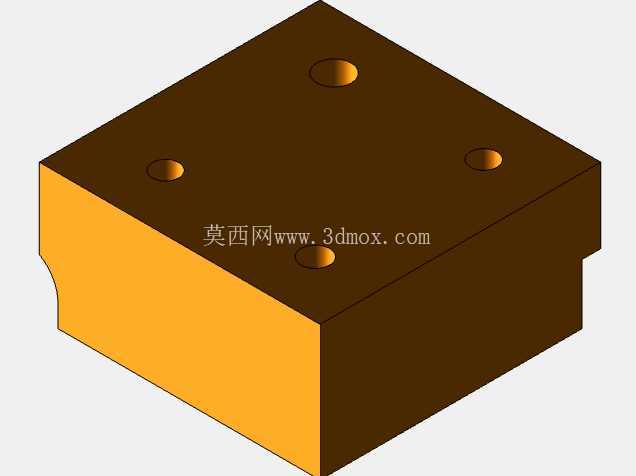

　　滑块的行程设计充分考虑了极限位置的干涉问题，当传动臂转动到极限角度时，滑块端面与导轨槽端部保留5mm的安全距离，避免加工误差导致运动到死点时出现硬碰撞；驱动立柱的直径适配标准的手摇柄或微型联轴器接口，既可以手动驱动做演示使用，也可连接小型减速电机实现自动运转，适配不同的使用场景需求。传动臂的铰接点采用等距排布设计，每个铰接点的位置都经过运动学仿真验证，确保调整铰接位置时输出的椭圆轨迹平滑无拐点，不会出现速度突变导致的执行端抖动；底座上的不同颜色模块分别对应导轨基体、滑块限位块、安装基准块，在装配过程中可通过颜色快速区分零件功能，降低装配出错概率，也方便后期维护时快速定位故障零件。

　　整套结构没有采用复杂的曲面设计，所有零件都可通过常规的铣削、钻削工艺加工完成，不需要特殊的工装夹具，单件加工成本控制在较低区间，适合小批量制作用于教学或简易工装改造。在运动精度控制方面，导轨槽的直线度公差设定为0.01mm/100mm，两个方向导轨的垂直度公差控制在0.02mm以内，确保输出的椭圆轨迹误差在可接受范围内，满足教学演示和简易涂胶、划线工位的精度要求；滑块与传动臂的铰接处采用间隙配合，销轴的表面粗糙度要求达到Ra1.6，减少铰接处的转动阻尼，让整个机构的运转更顺畅，手动驱动时不会出现卡顿感。
