小型减震悬挂结构三维建模设计

　　这套悬挂结构的建模，最初是针对小型代步载具、轻型作业设备的减震需求做的方案，日常在低速巡检小车、小型农用作业机具、场地内短途转运设备上，这类小行程悬挂的应用场景非常多，不像乘用车辆的悬架要兼顾复杂路况的高频动态响应，这类小型悬挂更多要应对铺装路面的小幅颠簸、作业场地的细碎震动，核心作用是把轮端或者作业端传递上来的冲击载荷做缓冲，避免刚性连接把震动直接传递到设备主体架体上，保护架体上搭载的电控元件、作业工装不会因为长期受震出现松动、焊点开裂或者元器件失效的问题。

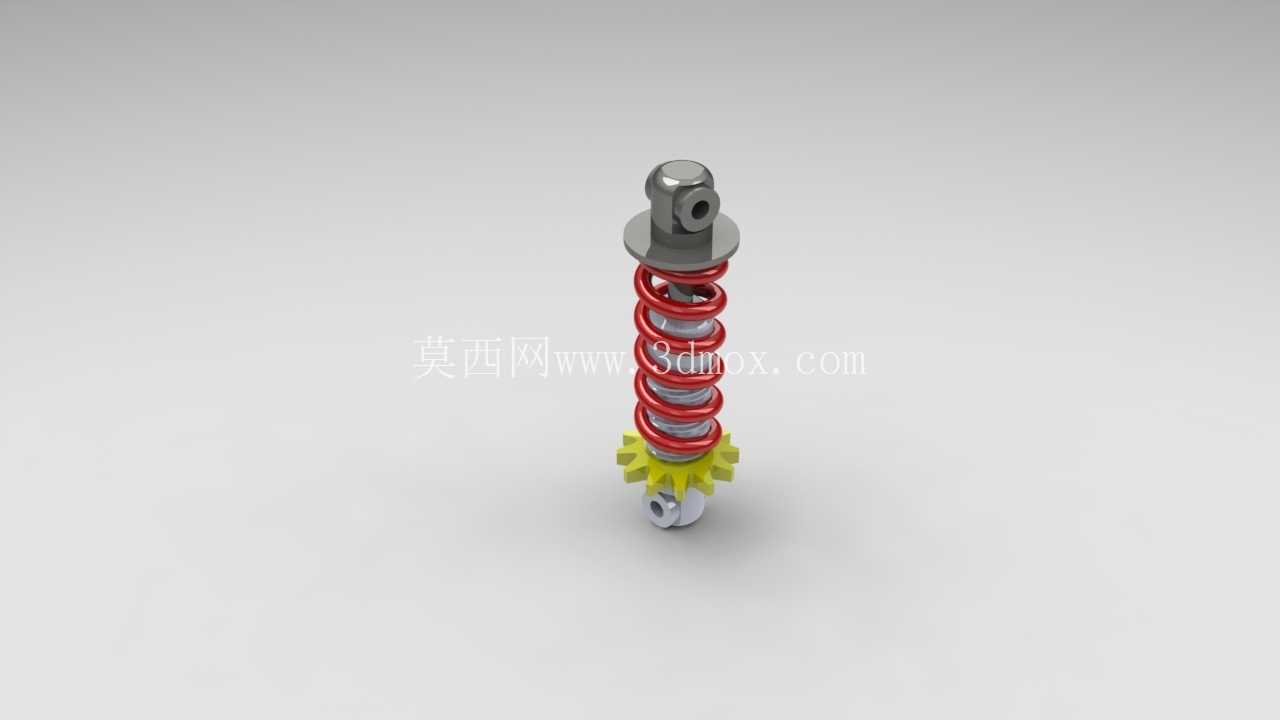

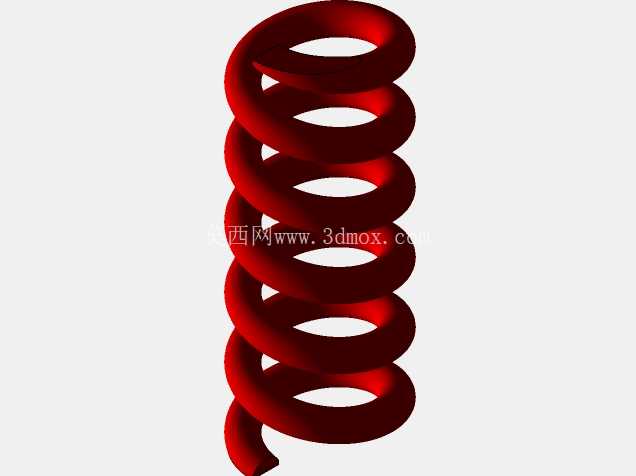

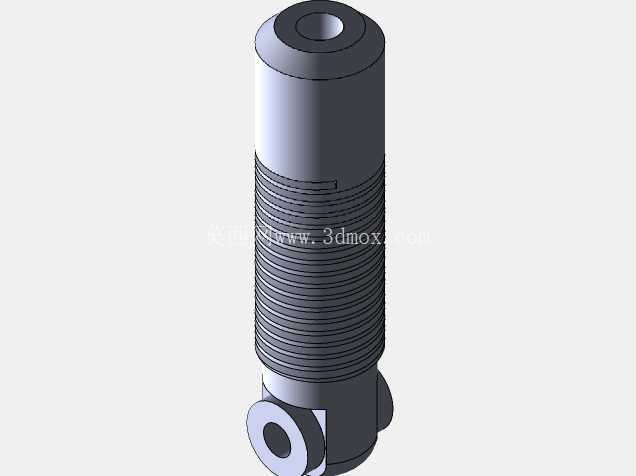

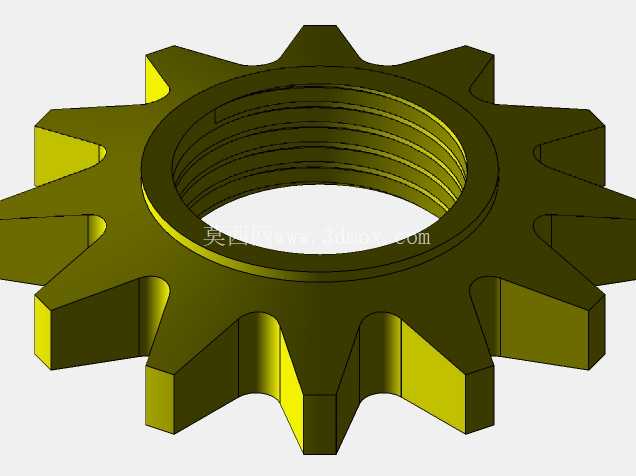

　　从结构功能拆分来看，整个部件从上到下做了功能分区：上端的吊耳结构是和设备主体架体连接的安装位，做了带通孔的球头铰接设计，这种铰接结构不是刚性锁死的，允许悬挂在受压缩的时候有小角度的摆动余量，不会因为架体和轮端的相对位移出现别卡、应力集中的问题，实际安装的时候这个位置会配套耐磨衬套，减少铰接位置的转动磨损，延长部件的维护周期。中间核心的缓冲部分采用了圆柱螺旋压缩弹簧作为弹性元件，弹簧的线径、圈数、节距都是匹配小载荷场景做的设定，工作行程控制在合理区间，不会因为过载出现并圈失效，弹簧内侧预留了阻尼杆的安装空间，虽然这个建模里做了简化处理，但实际量产的时候这个位置会配套小型液压阻尼筒，用来抑制弹簧吸震之后的往复弹跳，避免设备过坎之后出现多余的上下晃动，提升行进或者作业过程的稳定性。下端的齿轮状结构其实是和轮组连接的安装座，做齿形结构一方面是为了安装的时候可以和轮架上的定位槽卡合，防止安装座和轮架之间出现相对转动，另一方面均匀分布的齿槽也可以作为预紧调节的卡位，调整弹簧的预压缩量，就能适配不同的设备载荷，比如设备搭载的作业模块重量偏大的时候，就可以把预紧量调大一点，避免空载的时候弹簧过硬、重载的时候弹簧压死的问题。

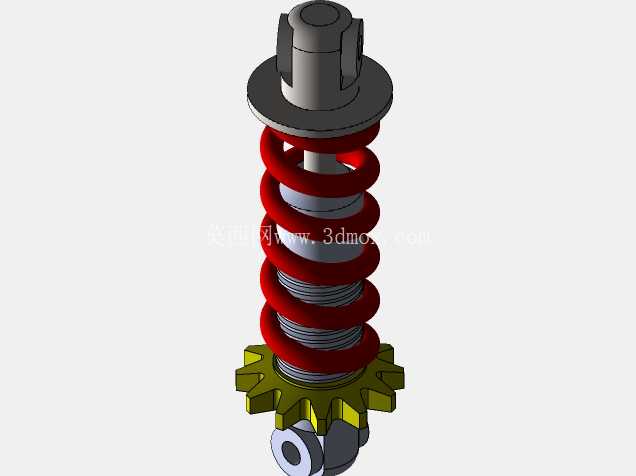

　　做建模的时候首先是把安装边界卡死，上端铰接孔的中心到下端安装面的自由长度，要匹配设备轮舱的预留安装空间，不能出现悬挂压缩到最大行程的时候和架体其他部件发生干涉的问题，弹簧的外径尺寸也要控制在轮架的围挡范围内，避免行进过程中弹簧被碎石、杂物卡滞。整个结构的零件拆分都是按照实际装配逻辑来的，上端吊耳、弹簧限位座、弹簧本体、下端安装座都是独立可拆分的零件，每个配合面都留了合理的装配公差，比如弹簧上下端和限位座的配合位置做了定位凸台，装配的时候弹簧不会出现径向窜动，铰接孔的尺寸是按照标准衬套的外径做的，后续出工程图的时候可以直接标注公差拿去做机加工。

　　很多新手做这类悬挂建模的时候容易忽略运动干涉的问题，只做静态的装配体，没去模拟悬挂压缩到极限行程、摆动到最大角度的时候各个零件的位置关系，这个模型在搭建的时候就做了简单的运动配合约束，把上端铰接位置的摆动角度、弹簧的最大压缩量都做了限位检查，确保整个工作行程内所有零件都不会出现碰撞、别卡的情况。另外从维护性的角度考虑，整个结构没有做一体化焊接的设计，所有零件都是通过螺纹、铰接连接的，后续弹簧出现疲劳衰减、衬套磨损的时候，不需要整体更换整个悬挂部件，只需要拆换对应的损耗件就行，能降低后期的使用维护成本。这类小型悬挂虽然结构不算复杂，但每个尺寸的设定都要和实际应用场景的载荷、安装空间、行程需求匹配，不是随便画个弹簧加两个安装座就能满足使用要求，比如弹簧的刚度选大了，减震效果就会大打折扣，和刚性连接没太大区别，刚度选小了，稍微受点载荷就压到底，根本起不到缓冲作用，铰接位置的间隙留大了会出现行驶晃动感，留小了又会出现转动卡滞，这些细节都是在建模过程中需要结合实际使用需求反复调整的。
